Siemens 3RT2037-1AP00 Védő 3 záró 30 kW 230 V/AC 65 A Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 vásárlása

A kép egy ipari mosógépet mutat, amelynek bal oldalán nyitott vezérlőegység, jobb oldalán pedig egy ablakból látható mosótér van.

Felhasználási példa

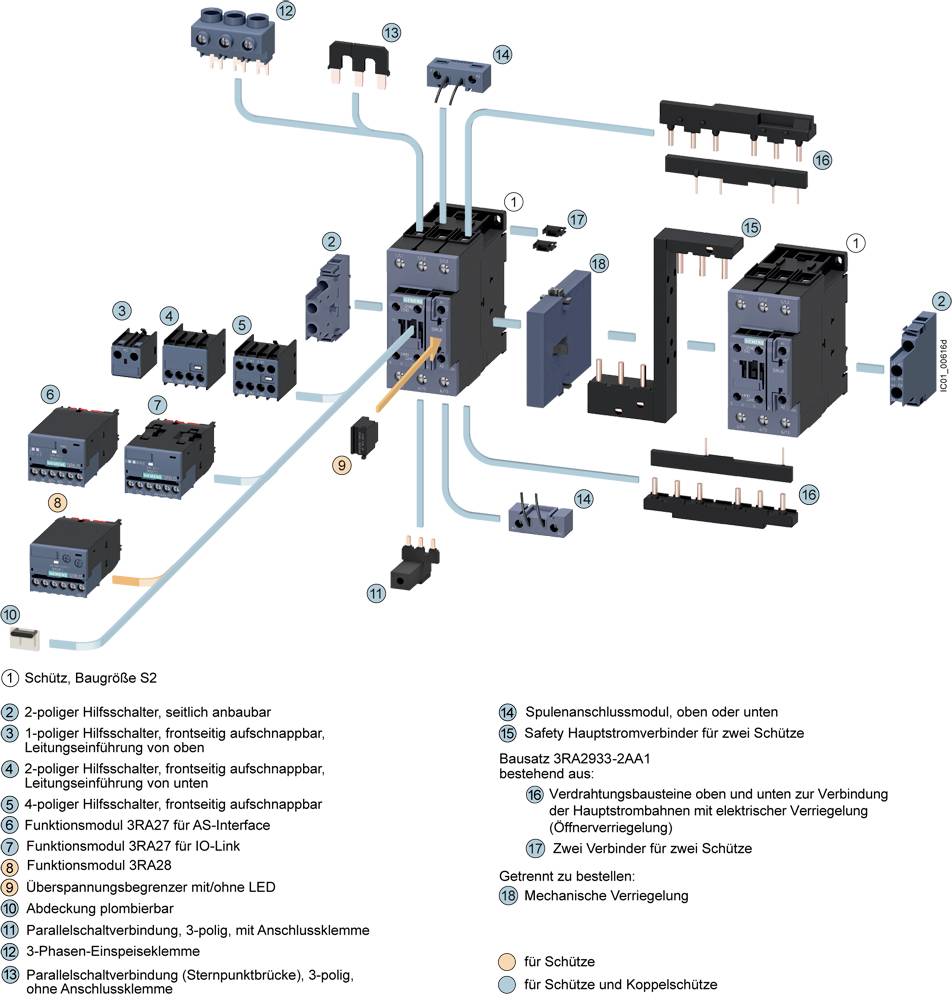

A diagram mutatja egy S2 méretű kontaktor bekötését és felépítését tartozékokkal, amelyet számozott alkatrészek és nyilak ábrázolnak.

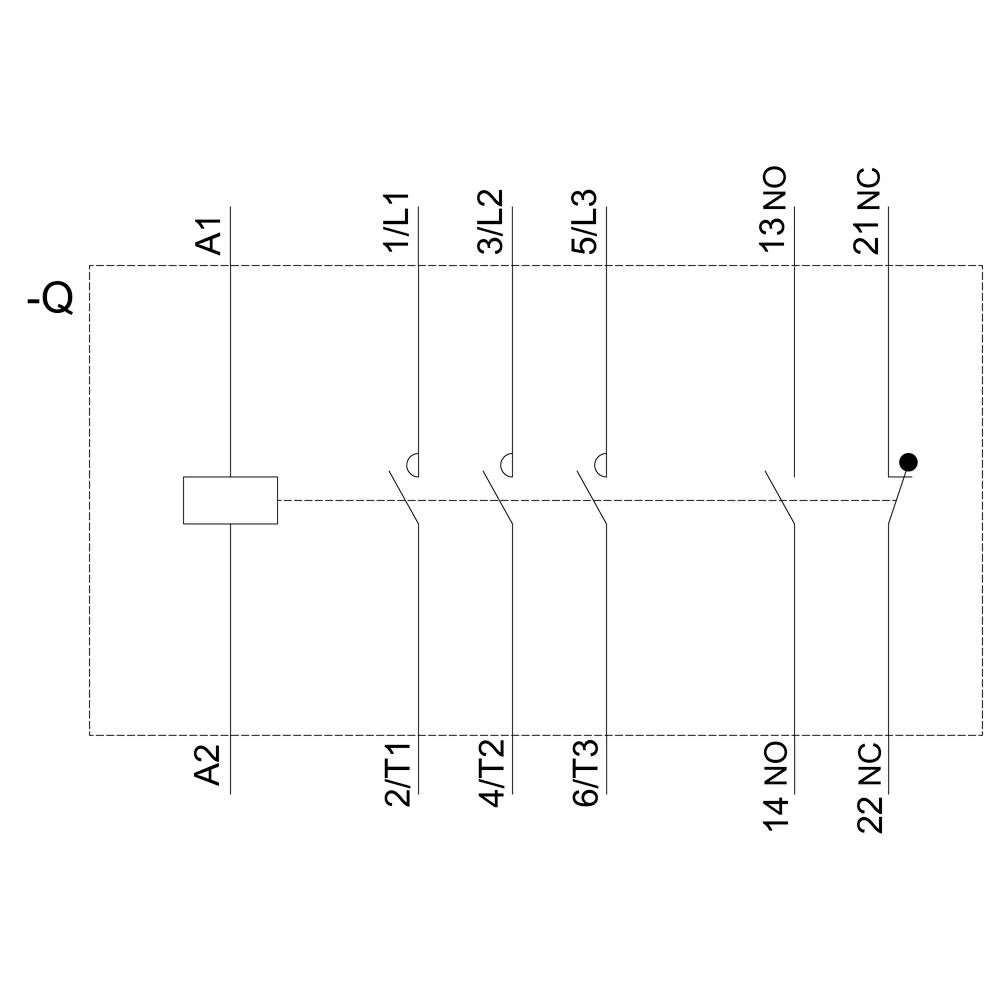

Egy elektromos kapcsolási rajz mutatja a huzalozási sémát a következő jelölésekkel: A1, A2, 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3, 13 NO, 21 NC.

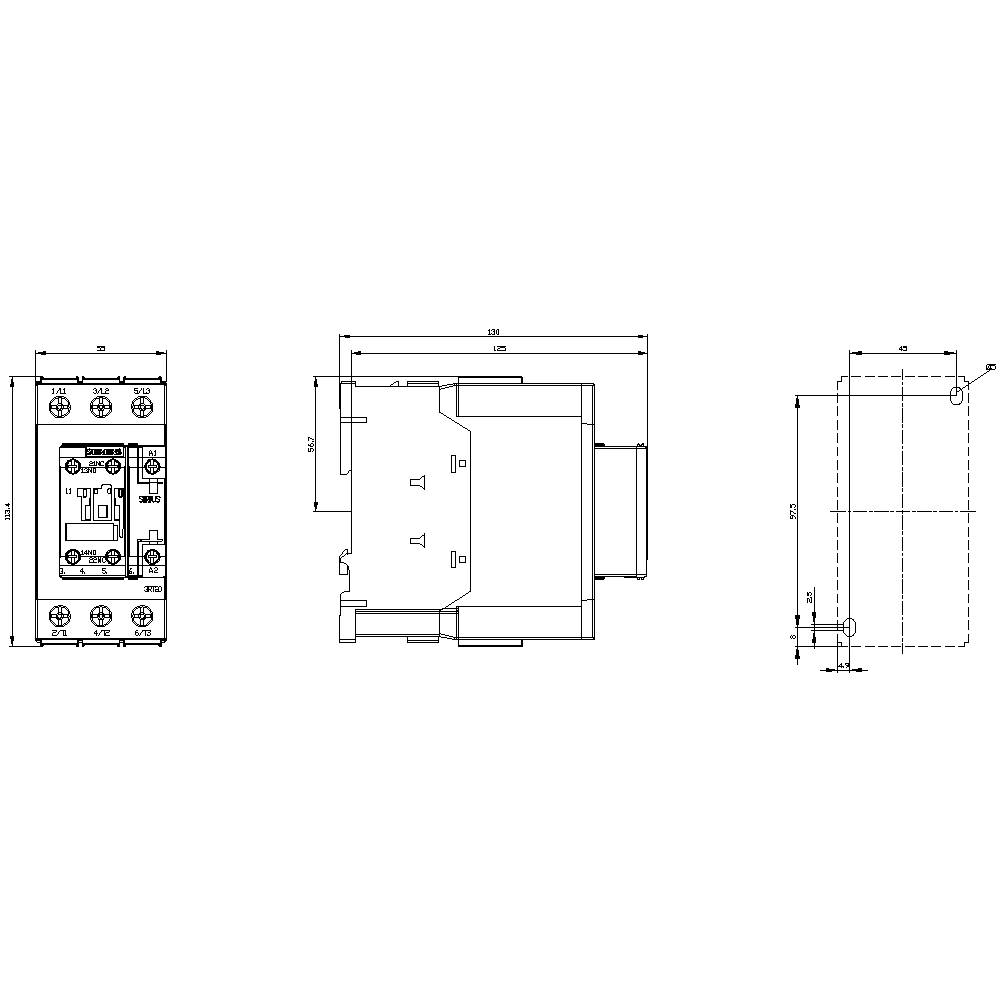

Egy elektromos alkatrész műszaki rajza, részletes méretmegadásokkal és elölnézeti, oldalnézeti, valamint felülnézeti ábrázolásokkal.

1/4

Felhasználási példa

Termék típus

Védő

Pólusszám

3 pólusú

Névleges feszültség

230 V/AC

Terhelési áram

65 A

Teljesítmény

30 kW

Adatlap (PDF)

Szállítás: 11. 5. Cs.

Szám

Összesen (80 307 Ft / Darab)

89 755,91 Ft

-11 %

80 307 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Súly: 996 g
Teljesítmény veszteség: 3.8 W

Termék típus: Védő

Gyártói szám: 3RT2037-1AP00

Beépítési méret: S2

Pólusszám: 3 pólusú

Érintkező típus: 3 záró

Segédérintkező típus: 1 záró
1 nyitó

Névleges feszültség: 230 V/AC

Vezérlő feszültség (max.): 230 V/AC

Vezérlő feszültség tartomány: 230 V/AC (max)

Kapcsolási feszültség (max.): 400 V/AC

Tartós áram (max.): 65 A

Terhelési áram: 65 A

: 30 kW

Alkalmas márka: Siemens

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Jellemzők: Segédérintkezővel

Szerelés: Kalapsín

Csatlakozó: Csavaros kapocs

Élettartam (mechanikus): 1.0E7

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 55 mm

Magasság: 114 mm

Mélység: 130 mm

Méret: (Sz x Ma x Mé) 55 x 114 x 130 mm

Tartalom: 1 db

RoHS konform: Igen

Súly: 1010 g

: TRUE

: 30 kW

: 3

: 1

: 1

: 65 A

: 80 A

: 230-230 V

: Screw connection

: AC

: 55 A

: 36.775

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1431035 Siemens 3RT2037-1AP00 Védő 3 záró 30 kW 230 V/AC 65 A Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1431035 Siemens 3RT2037-1AP00 Védő 3 záró 30 kW 230 V/AC 65 A Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1

Leírás

Power contactor, AC-3 65 A, 30 kW / 400 V 1 NO + 1 NC, 230 V AC, 50 Hz 3-pole, size S2 screw terminals Power contactor SIRIUS 3RT2 for switching motors.
The 3RT2 contactors are part of the modular SIRIUS system with its optimally coordinated products. They offer convincing performance from a compact design with high contact reliability. They can be combined with a variety of other components in the load feeder. Many of the device combinations have been factory tested. The contactors offer the best connection to the automation level for every application (parallel, via ASi or IO-Link): Integrated auxiliary switches reduce the complexity of your design. The front-panel terminals simplify the wiring. The 3RT2 contactors are climate-resistant, approved for worldwide use (e.g. IEC and UL/CSA) and are IE3/IE4-ready.
They are available in various sizes and in a wide performance range with AC and DC operation. In addition to screw terminals, all the devices are also available with spring-type terminals for fast, maintenance-free and vibration-proof connection.
The comprehensive range of accessories, such as auxiliary switches, auxiliary releases etc. is standardized for all sizes. The available link modules, function modules and the SIRIUS 3RV29 infeed system considerably reduce the wiring expense.
The 3RT2 power contactors replace the well-proven 3RT1 series (up to 55 kW).
Simple, efficient and always up to date - SIRIUS modular system.
