Siemens 3RT2037-3AG16 Védő 3 záró 690 V/AC 1 db vásárlása

Egy Siemens gyártmányú elektromos kontaktor, fekete és kék házzal, több csatlakozókapoccsal, ipari vezérlési alkalmazásokhoz használva.

Hasonló kivitel

Egy nyitott ajtajú elektromos szekrény különböző elektronikai komponenseket mutat. A háttérben egy gép látható egy esőtől nedves ablak mögött.

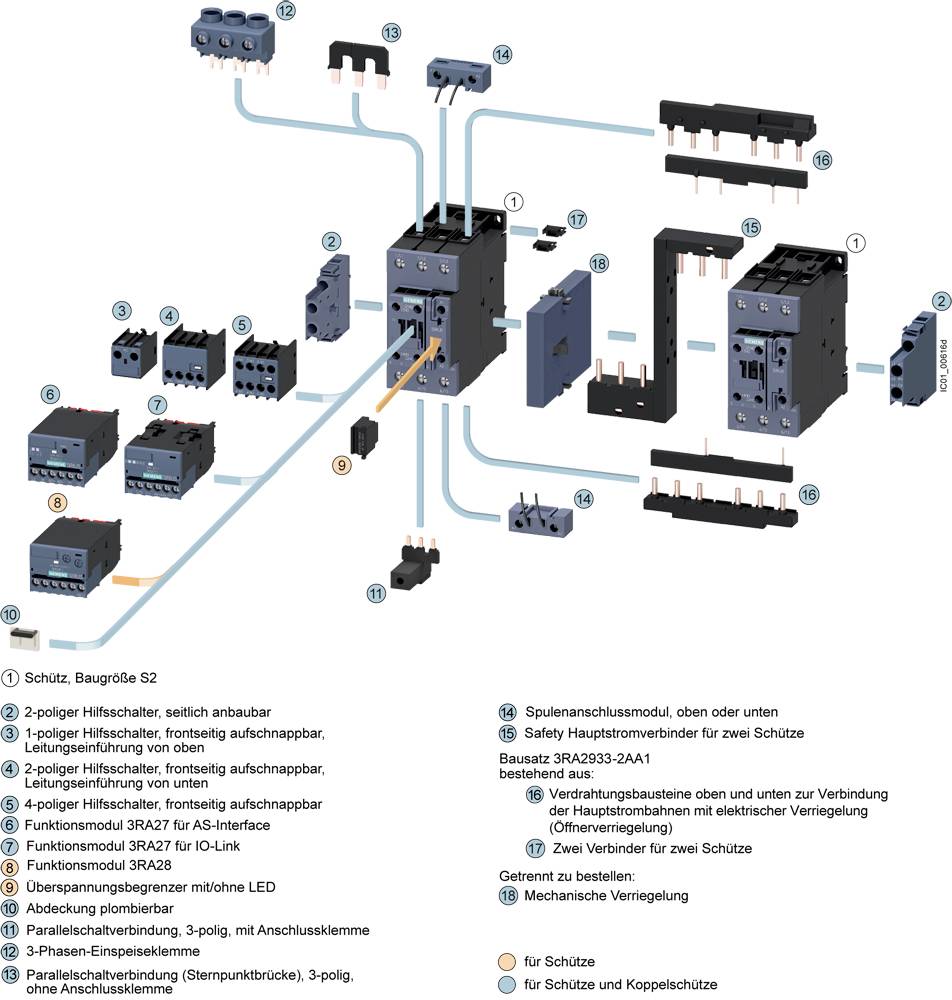

A védőkapcsoló diagramja alkatrészekkel és bekötéssel. A számozott részek tartalmazzák a segédkapcsolókat, a kábelezési csatlakozókat és a mechanikai reteszeket.

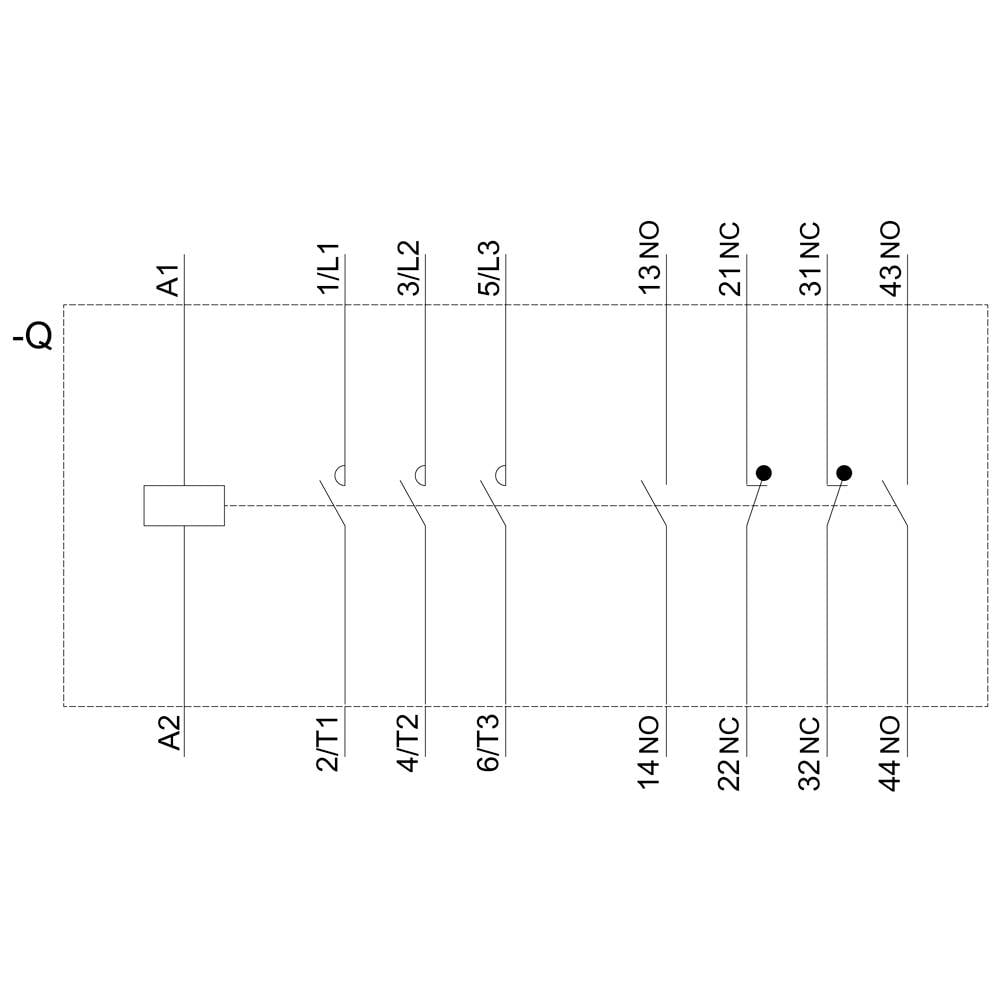

Egy elektromos áramkör kapcsolási rajza A1, A2, 1L1, 3L2, 5L3, 2T1, 4T2, 6T3 csatlakozókkal és 13 NC, 14 NO, 21 NC, 22 NC, 31 NC, 32 NC, 43 NO, 44 NO érintkezőkkel.

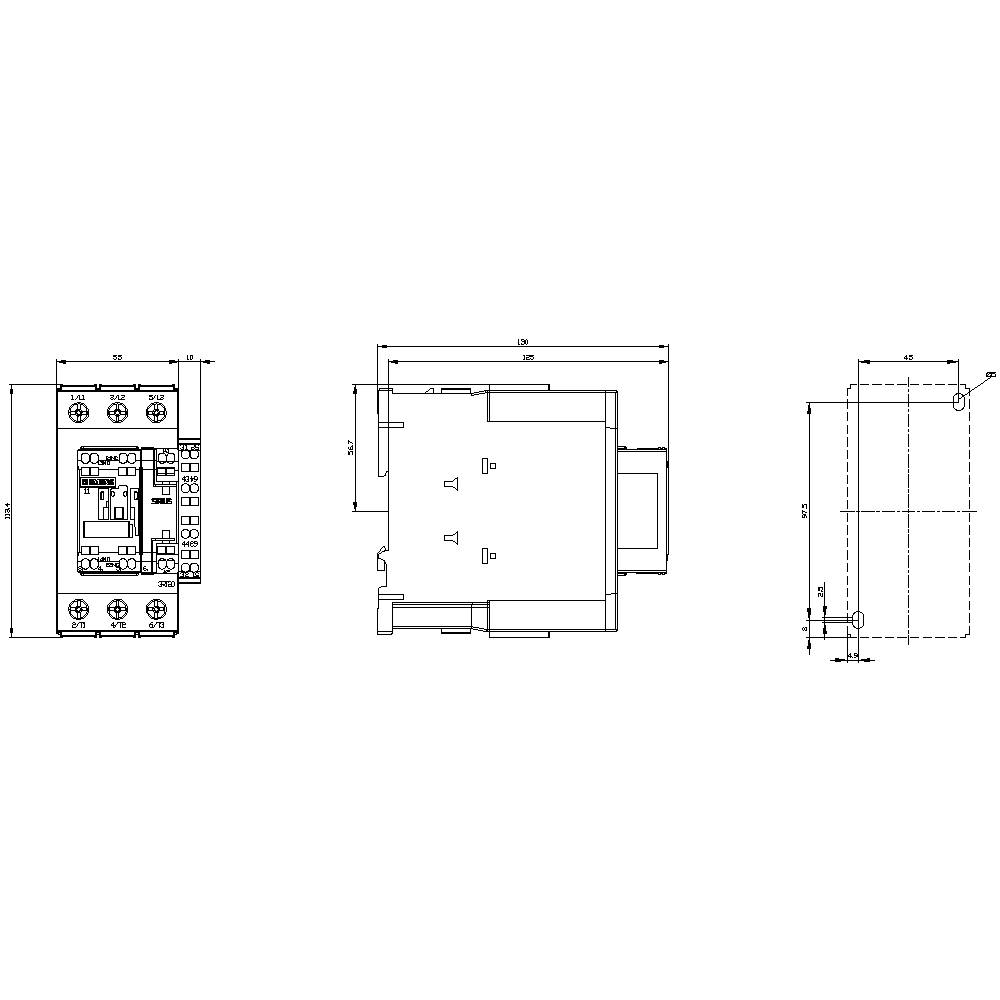

Egy elektronikai modul rajza több nézetben és méretjelöléssel. Előnézetet, oldalnézetet és felülnézetet mutat részletes méretmegadásokkal.

1/5

Hasonló kivitel

Termék típus

Védő

Pólusszám

3 pólusú

Névleges feszültség

690 V/AC

Csatlakozó

Csavaros csatlakozó

Gyártói szám

3RT2037-3AG16

Adatlap (PDF)

Szállítás: 9. 17. Cs.

Szám

Összesen (103 929 Ft / Darab)

103 929 Ft

ÁFA nélkül

Jogellenes tartalom bejelentése

Műszaki adatok

Feszültség típusa: AC
Vezető keresztmetszete szilárd vagy sodrott: 50 mm²
Finoman sodrott vezető keresztmetszete: 35 mm²

Termék típus: Védő

Gyártói szám: 3RT2037-3AG16

Beépítési méret: S2

Pólusszám: 3 pólusú

Érintkező típus: 3 záró

Névleges feszültség: 690 V/AC

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Csatlakozó: Csavaros csatlakozó

Élettartam (mechanikus): 10000000

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 75 mm

Magasság: 114 mm

Mélység: 130 mm

Méret: (Sz x Ma x Mé) 75 x 114 x 130 mm

Tartalom: 1 db

RoHS konform: Igen

: TRUE

: 30 kW

: 3

: 2

: 2

: 65 A

: 80 A

: Screw connection

: AC

: 55 A

: 36.7749375

Dokumentumok és letöltések

Adatlap

Adatlap 1745602 Siemens 3RT2037-3AG16 Védő 3 záró 690 V/AC 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1745602 Siemens 3RT2037-3AG16 Védő 3 záró 690 V/AC 1 db

Leírás

Érintkező, AC-3, 30 kW / 400 V, 2 S + 2 O, 100 V AC, 50 Hz / 110 V, 60 Hz, 3 pólusú, S2 méretű, rugós csatlakozással SIRIUS 3RT2 kontaktor a kapcsolómotorokhoz. Az 3RT2 mágneskapcsolók a SIRIUS moduláris rendszer részét képezik a tökéletesen illeszkedő termékekkel. Nagy teljesítményüket a kompakt kialakításukkal és a magas érintkezési megbízhatósággal ötvözi. Ezek sokféleképpen kombinálhatók a terhelésadagoló más alkatrészeivel. Számos eszközkombináció gyárilag tesztelt. A mágneskapcsolók az egyes alkalmazásokhoz optimális kapcsolatot biztosítanak a vezérlővel (párhuzamosan ASi vagy IO-Link segítségével). Az integrált segédkapcsolók csökkentik a test összetettségét. Az elülső csatlakozók lehetővé teszik az egyszerű bekötést. Az 3RT2 mágneskapcsolók világszerte klímabiztosak és világszerte jóváhagyottak (pl. IEC és UL / CSA) és IE3 / IE4 már. Különböző méretekben és nagy teljesítménytartományban kaphatók AC és DC üzemmódban. A csavaros csatlakozás mellett a készülékek rugóval ellátott csatlakozással is rendelkezésre állnak a gyors, karbantartást nem igénylő és rezgéscsillapító csatlakoztatáshoz. Az átfogó tartozékok, például segédérintkezők, segédkioldók stb., Minden méretben egységesek. A rendelkezésre álló csatlakozóblokkok, a funkciómodulok és a SIRIUS 3RV29 befogási rendszer jelentősen csökkenti a kábelezési erőfeszítést. Az 3RT2 mágneskapcsolók a bevált 3RT1 sorozat (legfeljebb 55 kW) helyére lépnek. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
