Siemens 3RT2037-3NB34-3MA0 Védő 3 záró 690 V/AC 1 db vásárlása

Egy több fogadóhellyel és csatlakozóval rendelkező elektromos védelmi kapcsoló. Fő komponens a készülékvezérléshez és -védelemhez.

Hasonló kivitel

Baloldalt egy nyitott elektromos elosztószekrény látható, amelyben kábelek és áramkörök tűnnek elő. Jobboldalt egy esőtől nedves ablak, elmosódott ipari létesítmények körvonalaival a háttérben.

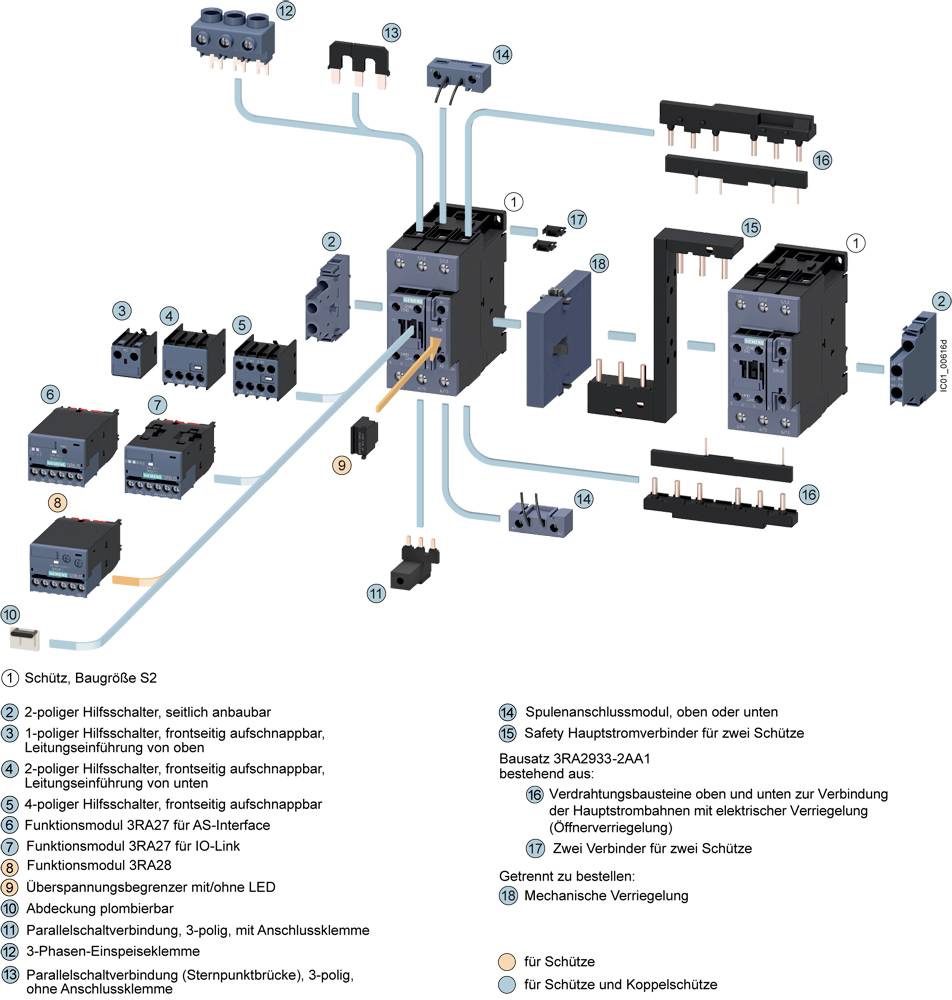

'Schütz, méretezés S2' egy diagramot mutat a mágneskapcsoló bekötéséről, amely tartalmazza a főáramköröket, segédérintkezőket és tartozékokat.

'Egy elektromos motor elvi kapcsolási rajza különböző érintkezési pontokkal, 1L1-től 44NO-ig és 43NO-ig számozva.'

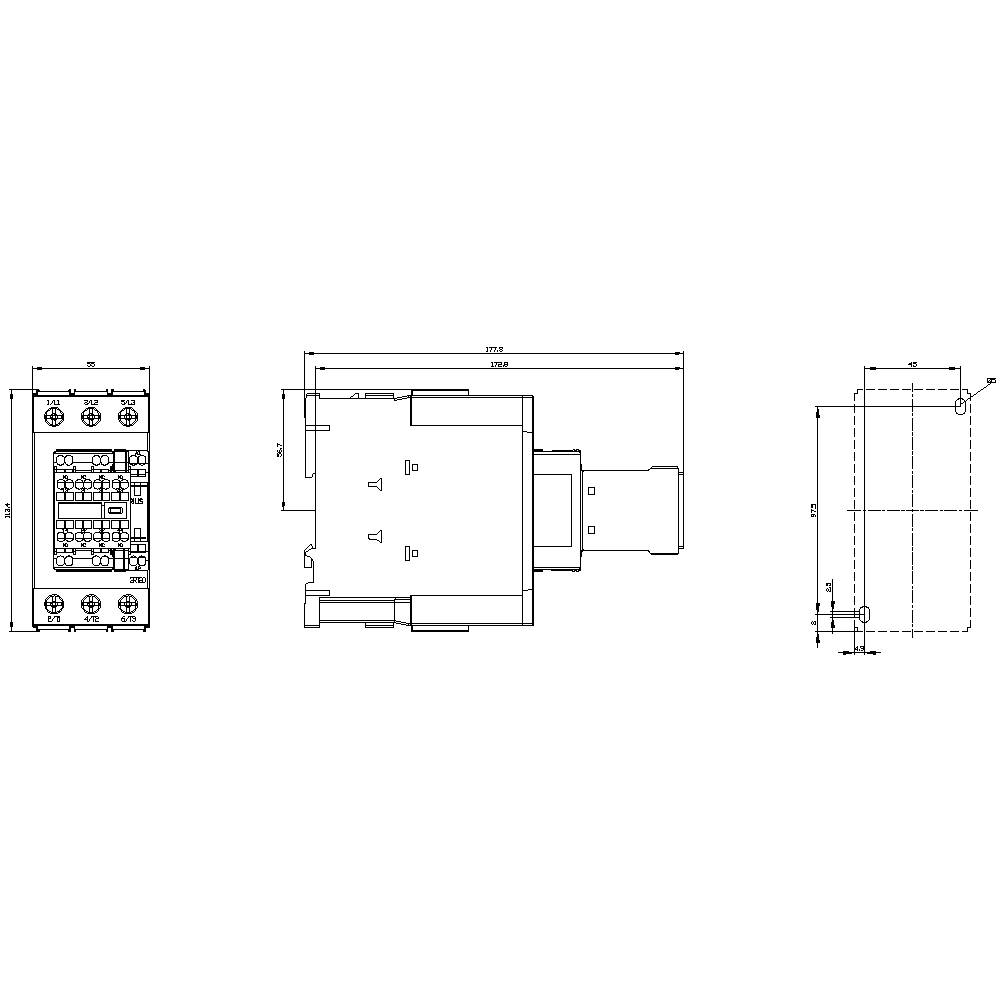

Egy elektronikai alkatrész műszaki rajza három nézetben: elölnézet, felülnézet és oldalnézet, méretjelölésekkel ellátva.

1/5

Hasonló kivitel

Termék típus

Védő

Pólusszám

3 pólusú

Névleges feszültség

690 V/AC

Csatlakozó

Csavaros csatlakozó

Gyártói szám

3RT2037-3NB34-3MA0

Adatlap (PDF)

Szállítás: 9. 17. Cs.

Szám

Összesen (143 299 Ft / Darab)

143 299 Ft

ÁFA nélkül

Jogellenes tartalom bejelentése

Műszaki adatok

Feszültség típusa: AC / DC
Vezető keresztmetszete szilárd vagy sodrott: 50 mm²
Finoman sodrott vezető keresztmetszete: 35 mm²

Termék típus: Védő

Gyártói szám: 3RT2037-3NB34-3MA0

Beépítési méret: S2

Pólusszám: 3 pólusú

Érintkező típus: 3 záró

Névleges feszültség: 690 V/AC

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Csatlakozó: Csavaros csatlakozó

Élettartam (mechanikus): 10000000

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 55 mm

Magasság: 114 mm

Mélység: 178 mm

Méret: (Sz x Ma x Mé) 55 x 114 x 178 mm

Tartalom: 1 db

RoHS konform: Igen

: TRUE

: 30 kW

: 3

: 2

: 2

: 65 A

: 80 A

: Screw connection

: AC/DC

: 55 A

: 36.7749375

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1745615 Siemens 3RT2037-3NB34-3MA0 Védő 3 záró 690 V/AC 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1745615 Siemens 3RT2037-3NB34-3MA0 Védő 3 záró 690 V/AC 1 db

Leírás

Kontaktor, AC-3, 30 kW / 400 V, 2 S + 2 Ö, AC / DC 20 ... 33 V, varisztorral, 3 pólusú, S2 méretű, rugós csatlakozással, segédérintkező megszakító, nem oldható SIRIUS 3RT2 tápellátás-kapcsoló kapcsolómotorokhoz. Az 3RT2 mágneskapcsolók a SIRIUS moduláris rendszer részét képezik a tökéletesen illeszkedő termékekkel. Nagy teljesítményüket a kompakt kialakításukkal és a magas érintkezési megbízhatósággal ötvözi. Ezek sokféleképpen kombinálhatók a terhelésadagoló más alkatrészeivel. Számos eszközkombináció gyárilag tesztelt. A mágneskapcsolók az egyes alkalmazásokhoz optimális kapcsolatot biztosítanak a vezérlővel (párhuzamosan ASi vagy IO-Link segítségével). Az integrált segédkapcsolók csökkentik a test összetettségét. Az elülső csatlakozók lehetővé teszik az egyszerű bekötést. Az 3RT2 mágneskapcsolók világszerte klímabiztosak és világszerte jóváhagyottak (pl. IEC és UL / CSA) és IE3 / IE4 már. Különböző méretekben és nagy teljesítménytartományban kaphatók AC és DC üzemmódban. A csavaros csatlakozás mellett a készülékek rugóval ellátott csatlakozással is rendelkezésre állnak a gyors, karbantartást nem igénylő és rezgéscsillapító csatlakoztatáshoz. Az átfogó tartozékok, például segédérintkezők, segédkioldók stb., Minden méretben egységesek. A rendelkezésre álló csatlakozóblokkok, a funkciómodulok és a SIRIUS 3RV29 befogási rendszer jelentősen csökkenti a kábelezési erőfeszítést. Az 3RT2 mágneskapcsolók a bevált 3RT1 sorozat (legfeljebb 55 kW) helyére lépnek. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
