Siemens 3RT2038-1AB04 Védő 3 záró 690 V/AC 1 db vásárlása

'Fekete, téglalap alakú elektromos relé/kontaktor látható csatlakozókapcsokkal és márkalogóval az előlapján.'

Hasonló kivitel

Egy nyitott ajtajú kapcsolószekrény belső elektronikáját mutatja. A háttérben esőtől nedves ablak mögött elmosódott külső kép látható.

A diagram bemutatja egy védőrendszer csatlakozóit és komponenseit. Főérintkezőket, tekercs bekapcsolási elemeket, segédkapcsolókat és reteszelő elemeket tartalmaz.

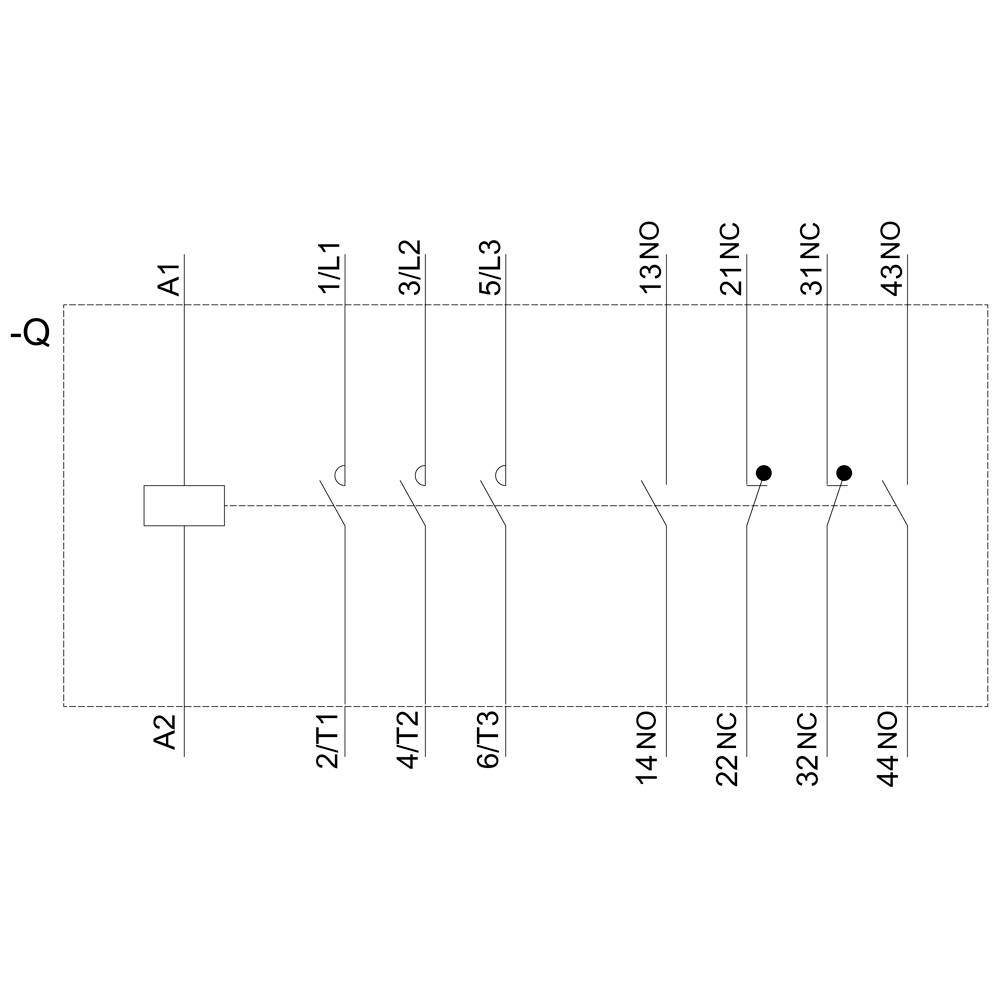

'Áramköri diagram: Felső csatlakozók 1/L1, 3/L2, 5/L3. Kapcsolók: 2/T1, 4/T2, 6/T3. Jobb oldal: Érintkezők 13 NO, 31 NC, 43 NO.'

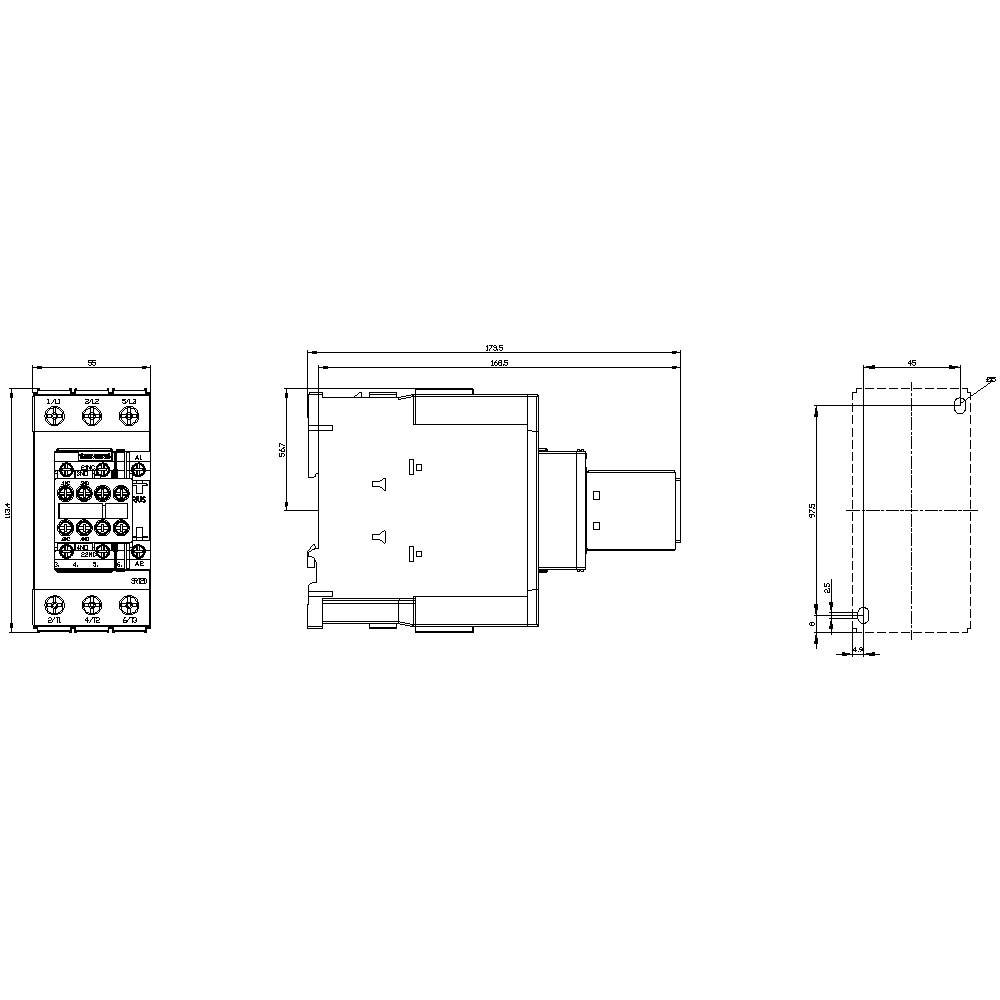

Műszaki rajz egy elektromos alkatrészről három nézetben. Mutatja a méreteket és a csatlakozási pontokat a telepítéshez és szereléshez.

1/5

Hasonló kivitel

Termék típus

Védő

Pólusszám

3 pólusú

Névleges feszültség

690 V/AC

Csatlakozó

Csavaros csatlakozó

Gyártói szám

3RT2038-1AB04

Adatlap (PDF)

Szállítás: 9. 17. Cs.

Szám

Összesen (113 378 Ft / Darab)

113 378 Ft

ÁFA nélkül

Jogellenes tartalom bejelentése

Műszaki adatok

Feszültség típusa: AC
Vezető keresztmetszete szilárd vagy sodrott: 50 mm²
Finoman sodrott vezető keresztmetszete: 35 mm²

Termék típus: Védő

Gyártói szám: 3RT2038-1AB04

Beépítési méret: S2

Pólusszám: 3 pólusú

Érintkező típus: 3 záró

Névleges feszültség: 690 V/AC

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Csatlakozó: Csavaros csatlakozó

Élettartam (mechanikus): 10000000

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 55 mm

Magasság: 114 mm

Mélység: 174 mm

Méret: (Sz x Ma x Mé) 55 x 114 x 174 mm

Tartalom: 1 db

RoHS konform: Igen

: TRUE

: 37 kW

: 3

: 2

: 2

: 80 A

: 90 A

: Screw connection

: AC

: 55 A

: 36.7749375

Dokumentumok és letöltések

Adatlap

Adatlap 1745785 Siemens 3RT2038-1AB04 Védő 3 záró 690 V/AC 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1745785 Siemens 3RT2038-1AB04 Védő 3 záró 690 V/AC 1 db

Leírás

Kontaktor, AC-3, 37 kW / 400 V, 2 S + 2 NC, 24 V AC, 50 Hz, 3 pólusú, S2 méretű, csavaros csatlakozás SIRIUS 3RT2 kontaktor kapcsolómotorokhoz. Az 3RT2 mágneskapcsolók a SIRIUS moduláris rendszer részét képezik a tökéletesen illeszkedő termékekkel. Nagy teljesítményüket a kompakt kialakításukkal és a magas érintkezési megbízhatósággal ötvözi. Ezek sokféleképpen kombinálhatók a terhelésadagoló más alkatrészeivel. Számos eszközkombináció gyárilag tesztelt. A mágneskapcsolók az egyes alkalmazásokhoz optimális kapcsolatot biztosítanak a vezérlővel (párhuzamosan ASi vagy IO-Link segítségével). Az integrált segédkapcsolók csökkentik a test összetettségét. Az elülső csatlakozók lehetővé teszik az egyszerű bekötést. Az 3RT2 mágneskapcsolók világszerte klímabiztosak és világszerte jóváhagyottak (pl. IEC és UL / CSA) és IE3 / IE4 már. Különböző méretekben és nagy teljesítménytartományban kaphatók AC és DC üzemmódban. A csavaros csatlakozás mellett a készülékek rugóval ellátott csatlakozással is rendelkezésre állnak a gyors, karbantartást nem igénylő és rezgéscsillapító csatlakoztatáshoz. Az átfogó tartozékok, például segédérintkezők, segédkioldók stb., Minden méretben egységesek. A rendelkezésre álló csatlakozóblokkok, a funkciómodulok és a SIRIUS 3RV29 befogási rendszer jelentősen csökkenti a kábelezési erőfeszítést. Az 3RT2 mágneskapcsolók a bevált 3RT1 sorozat (legfeljebb 55 kW) helyére lépnek. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
