Siemens 3RT2038-1AL20 Védő 3 záró 690 V/AC Segédérintkezővel Alkalmas a következő márkához (relé): Siemens darab 1 db vásárlása

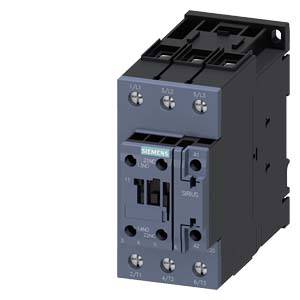

Egy hat csatlakozóval rendelkező elektromos kontaktor fekete házzal. A készülék ipari kapcsolási alkalmazásokhoz alkalmas.

Hasonló kivitel

Áramellátó szekrény nyitott áramköreivel az előtérben, jobbra egy ablak esőcseppekkel, mögötte homályos gépek egy gyárban.

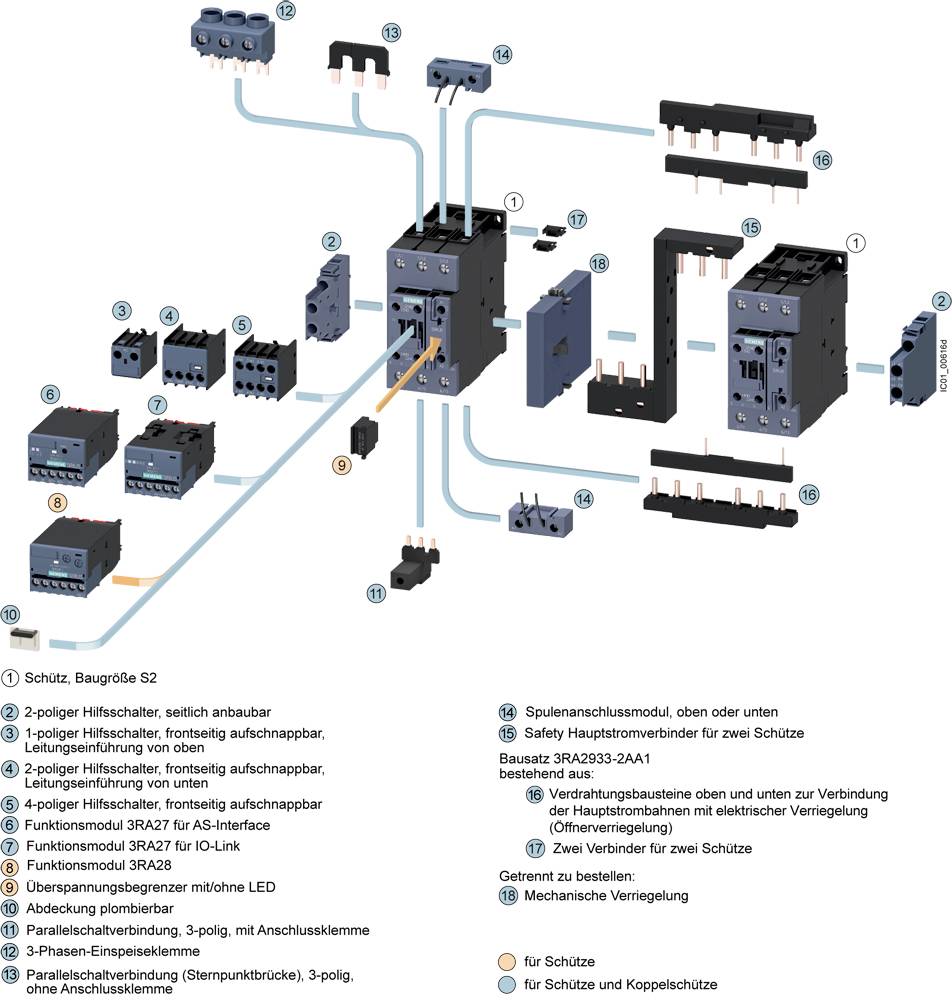

'Egy kapcsolókészülék diagramja tüköroldali és funkcionális csatlakozókkal. A felcímkézett részek a bekötést és a szerelési lehetőségeket mutatják.'

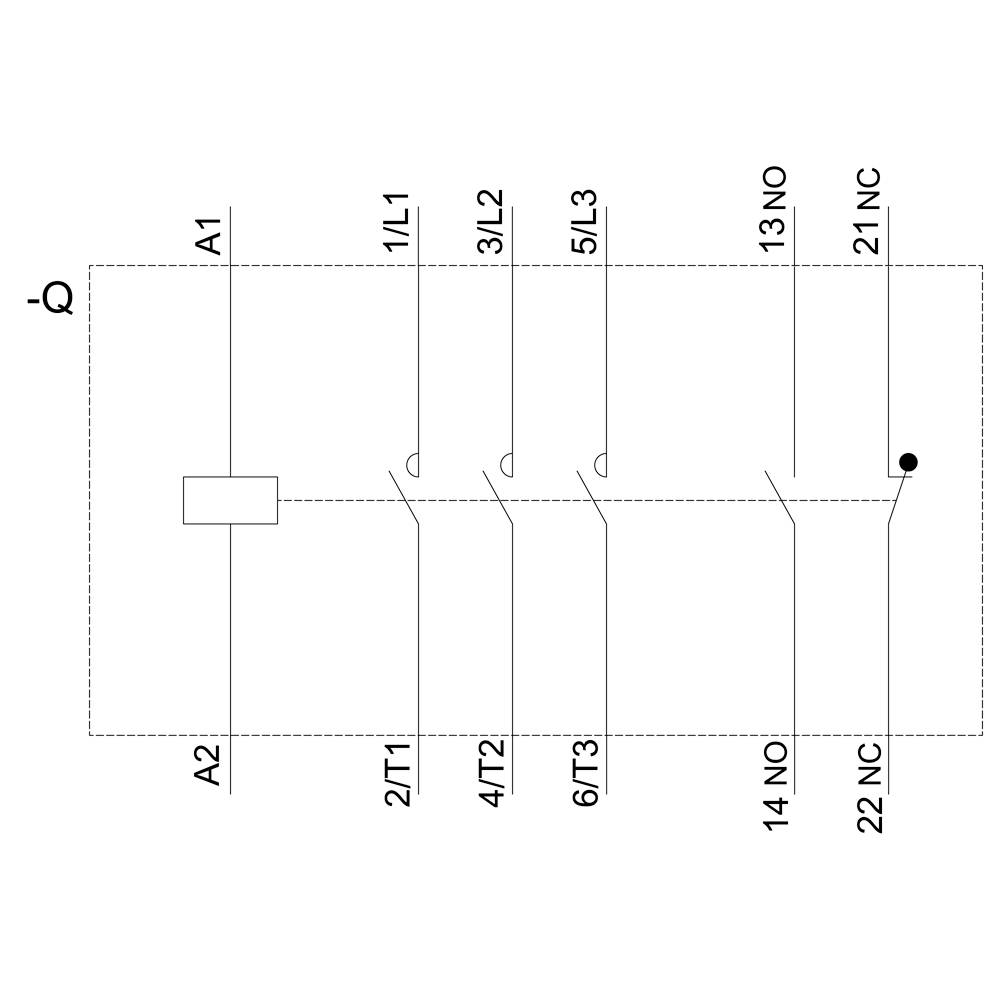

Egy kapcsolási rajz egy relét mutat tekercséinek A1 és A2 csatlakozóival és több záró érintkezővel. Minden érintkezőnyílás számozott.

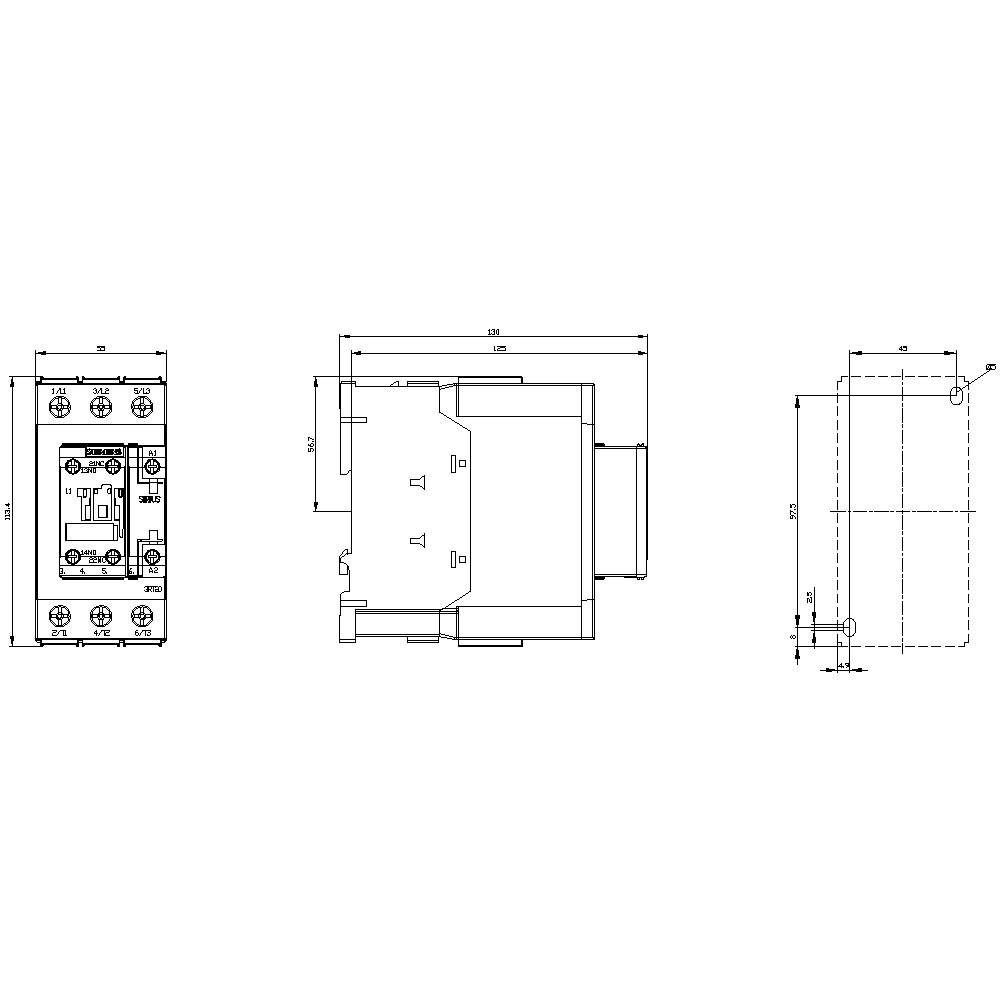

Egy relé műszaki rajza méretmegadással három nézetben: elölnézet, oldalnézet és felülnézet, amely bemutatja a méreteket és csatlakozási pontokat.

1/5

Hasonló kivitel

Termék típus

Védő

Pólusszám

3 pólusú

Névleges feszültség

690 V/AC

Csatlakozó

Csavaros csatlakozó

Csomagolás

darab

Adatlap (PDF)

Szállítás: 11. 5. Cs.

Szám

Összesen (92 906 Ft / Darab)

106 291,34 Ft

-13 %

92 906 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Feszültség típusa: AC
Vezető keresztmetszete szilárd vagy sodrott: 50 mm²
Finoman sodrott vezető keresztmetszete: 35 mm²

Csomagolás: darab

Termék típus: Védő

Gyártói szám: 3RT2038-1AL20

Beépítési méret: S2

Pólusszám: 3 pólusú

Érintkező típus: 3 záró

Névleges feszültség: 690 V/AC

Vezérlő feszültség (max.): 230 V/AC

Vezérlő feszültség tartomány: 230 V/AC (max)

Kapcsolási feszültség (max.): 690 V/AC

Tartós áram (max.): 80 A

Alkalmas márka: Siemens

Alkalmas a következő sorozatokhoz: Siemens S2 kivitel

Jellemzők: Segédérintkezővel

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Csatlakozó: Csavaros csatlakozó

Élettartam (mechanikus): 10000000

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 55 mm

Magasság: 114 mm

Mélység: 130 mm

Méret: (Sz x Ma x Mé) 55 x 114 x 130 mm

Tartalom: 1 db

RoHS konform: Igen

: TRUE

: 37 kW

: 3

: 1

: 1

: 80 A

: 90 A

: 230-230 V

: 230-230 V

: Screw connection

: AC

: 55 A

: 36.775

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1745796 Siemens 3RT2038-1AL20 Védő 3 záró 690 V/AC Segédérintkezővel Alkalmas a következő márkához (relé): Siemens darab 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1745796 Siemens 3RT2038-1AL20 Védő 3 záró 690 V/AC Segédérintkezővel Alkalmas a következő márkához (relé): Siemens darab 1 db

Leírás

Kontaktor, AC-3, 37 kW / 400 V, 1 S + 1 NC, AC 230 V, 50/60 Hz, 3 pólusú, S2 méretű, csavaros csatlakozás SIRIUS 3RT2 kontaktor kapcsolómotorokhoz. Az 3RT2 mágneskapcsolók a SIRIUS moduláris rendszer részét képezik a tökéletesen illeszkedő termékekkel. Nagy teljesítményüket a kompakt kialakításukkal és a magas érintkezési megbízhatósággal ötvözi. Ezek sokféleképpen kombinálhatók a terhelésadagoló más alkatrészeivel. Számos eszközkombináció gyárilag tesztelt. A mágneskapcsolók az egyes alkalmazásokhoz optimális kapcsolatot biztosítanak a vezérlővel (párhuzamosan ASi vagy IO-Link segítségével). Az integrált segédkapcsolók csökkentik a test összetettségét. Az elülső csatlakozók lehetővé teszik az egyszerű bekötést. Az 3RT2 mágneskapcsolók világszerte klímabiztosak és világszerte jóváhagyottak (pl. IEC és UL / CSA) és IE3 / IE4 már. Különböző méretekben és nagy teljesítménytartományban kaphatók AC és DC üzemmódban. A csavaros csatlakozás mellett a készülékek rugóval ellátott csatlakozással is rendelkezésre állnak a gyors, karbantartást nem igénylő és rezgéscsillapító csatlakoztatáshoz. Az átfogó tartozékok, például segédérintkezők, segédkioldók stb., Minden méretben egységesek. A rendelkezésre álló csatlakozóblokkok, a funkciómodulok és a SIRIUS 3RV29 befogási rendszer jelentősen csökkenti a kábelezési erőfeszítést. Az 3RT2 mágneskapcsolók a bevált 3RT1 sorozat (legfeljebb 55 kW) helyére lépnek. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.
