Siemens 3RT2038-1NP34 Védő 3 záró 37 kW 690 V/AC Varisztorral Alkalmas a következő márkához (relé): Siemens 1 db vásárlása

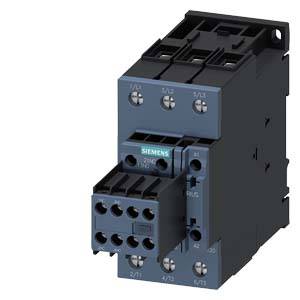

Egy fekete és kék elektromos kontaktor, egy áramkörök kapcsolására szolgáló eszköz, csatlakozó kapcsokkal és 'Siemens' felirattal.

Hasonló kivitel

Balra egy nyitott elosztószekrény látható kábelekkel és elektronikai alkatrészekkel, jobbra egy esőtől nedves ablakon át homályosan egy ipari gép körvonalai rajzolódnak ki.

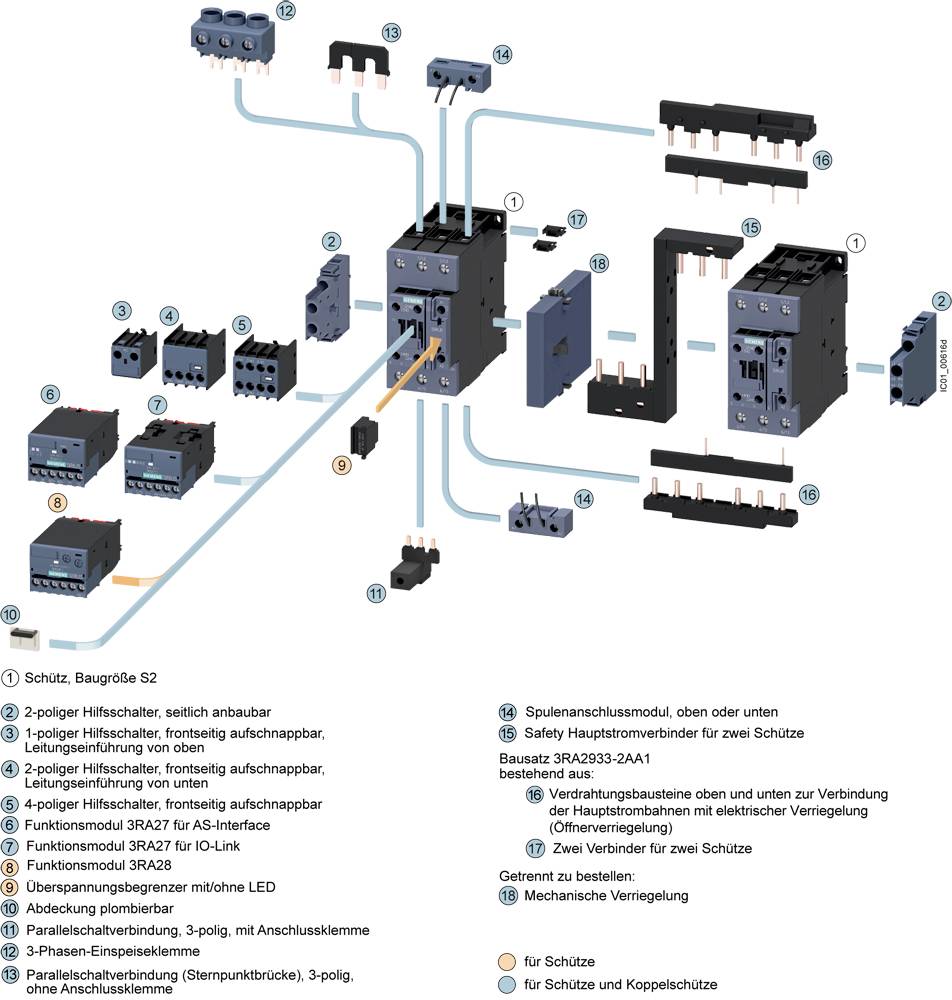

Szerelési útmutató Schütz-höz: A különböző modulok és csatlakozási pontok számozva és leírva, beleértve a tartozékokat és funkciókat.

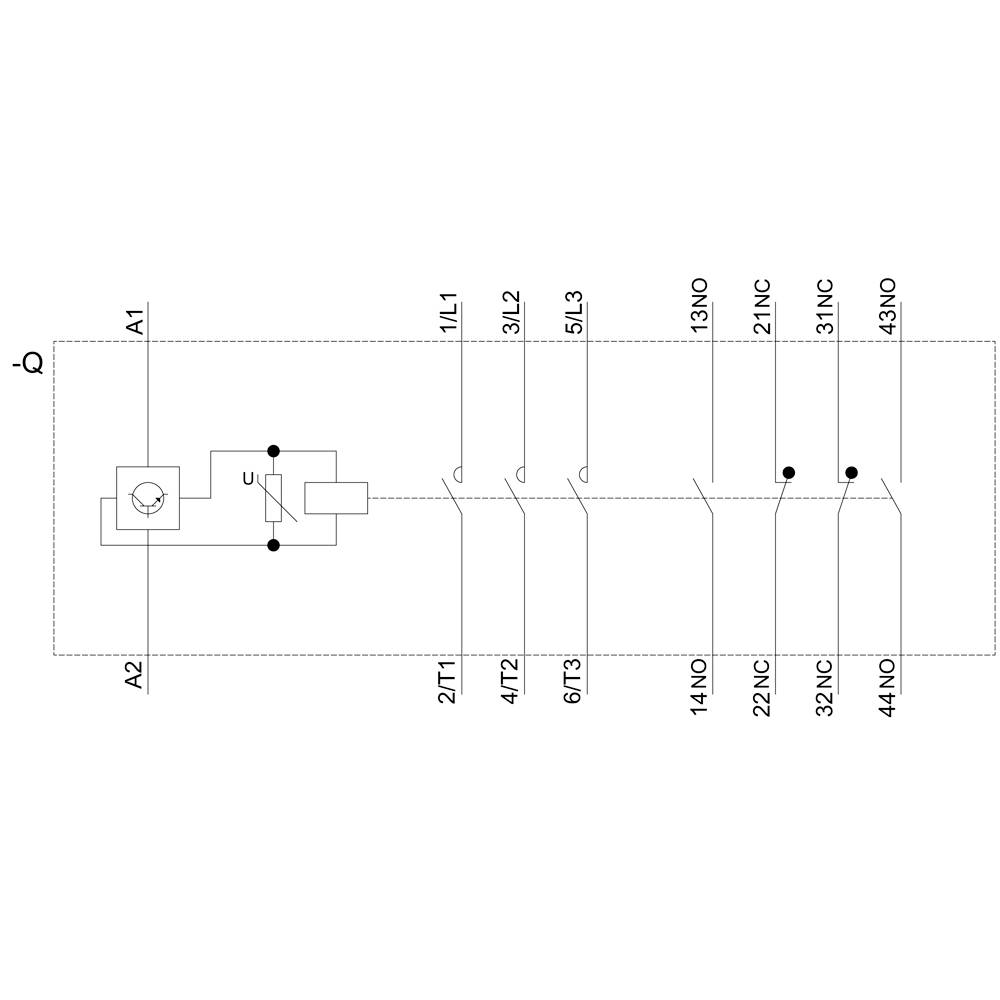

Elektromos kapcsolási rajz egy U1 tekerccsel, egy lámpával és több érintkezővel. Az U1 tekercs A1 és A2 csatlakozókkal van összekötve.

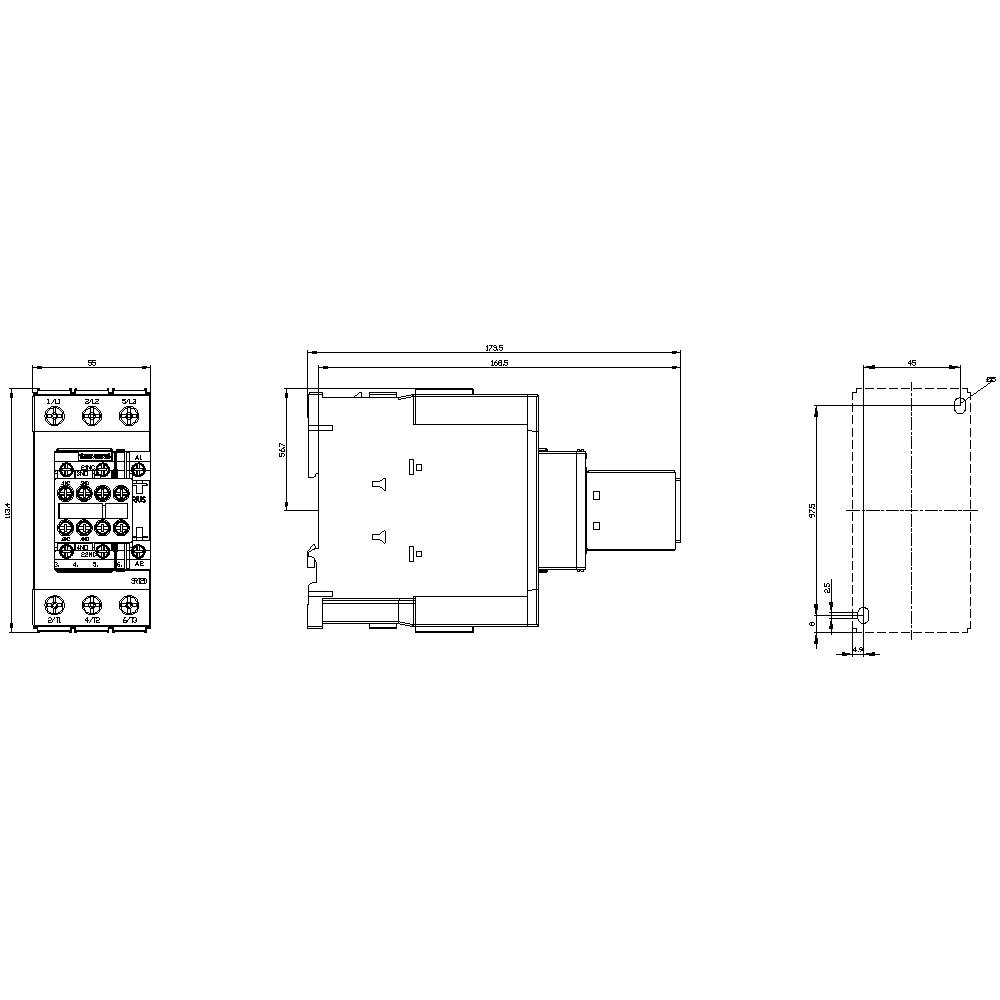

Egy elektromos csatlakozó műszaki rajza hosszméretekkel és csatlakozási pontokkal. Elölnézetet, oldalnézetet és felülnézetet mutat.

1/5

Hasonló kivitel

Termék típus

Védő

Pólusszám

3 pólusú

Névleges feszültség

690 V/AC

Teljesítmény

37 kW

Csatlakozó

Csavaros csatlakozó

Adatlap (PDF)

Szállítás: 10. 30. P.

Szám

Összesen (220 465 Ft / Darab)

220 465 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Feszültség típusa: AC / DC
Vezető keresztmetszete egy- vagy többvezetékes: 50 mm²
Finoman sodrott vezető keresztmetszete: 35 mm²

Termék típus: Védő

Gyártói szám: 3RT2038-1NP34

Beépítési méret: S2

Pólusszám: 3 pólusú

Érintkező típus: 3 záró

Névleges feszültség: 690 V/AC

Kapcsolási feszültség (max.): 690 V/AC

Tartós áram (max.): 80 A

: 37 kW

Alkalmas márka: Siemens

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Jellemzők: Varisztorral

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Csatlakozó: Csavaros csatlakozó

Élettartam (mechanikus): 10000000

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 55 mm

Magasság: 114 mm

Mélység: 174 mm

Méret: (Sz x Ma x Mé) 55 x 114 x 174 mm

Tartalom: 1 db

RoHS konform: Igen

: TRUE

: 37 kW

: 3

: 2

: 2

: 80 A

: 90 A

: Screw connection

: AC/DC

: 55 A

: 36.7749375

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1746456 Siemens 3RT2038-1NP34 Védő 3 záró 37 kW 690 V/AC Varisztorral Alkalmas a következő márkához (relé): Siemens 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1746456 Siemens 3RT2038-1NP34 Védő 3 záró 37 kW 690 V/AC Varisztorral Alkalmas a következő márkához (relé): Siemens 1 db

Leírás

Kontaktor, AC-3, 37 kW / 400 V, 2 S + 2 NC, AC / DC 175 ... 280V, varisztorral, 3 pólusú, S2 méretű, csavaros csatlakozással SIRIUS 3RT2 tápellátás-kapcsoló kapcsolómotorokhoz. Az 3RT2 mágneskapcsolók a SIRIUS moduláris rendszer részét képezik a tökéletesen illeszkedő termékekkel. Nagy teljesítményüket a kompakt kialakításukkal és a magas érintkezési megbízhatósággal ötvözi. Ezek sokféleképpen kombinálhatók a terhelésadagoló más alkatrészeivel. Számos eszközkombináció gyárilag tesztelt. A mágneskapcsolók az egyes alkalmazásokhoz optimális kapcsolatot biztosítanak a vezérlővel (párhuzamosan ASi vagy IO-Link segítségével). Az integrált segédkapcsolók csökkentik a test összetettségét. Az elülső csatlakozók lehetővé teszik az egyszerű bekötést. Az 3RT2 mágneskapcsolók világszerte klímabiztosak és világszerte jóváhagyottak (pl. IEC és UL / CSA) és IE3 / IE4 már. Különböző méretekben és nagy teljesítménytartományban kaphatók AC és DC üzemmódban. A csavaros csatlakozás mellett a készülékek rugóval ellátott csatlakozással is rendelkezésre állnak a gyors, karbantartást nem igénylő és rezgéscsillapító csatlakoztatáshoz. Az átfogó tartozékok, például segédérintkezők, segédkioldók stb., Minden méretben egységesek. A rendelkezésre álló csatlakozóblokkok, a funkciómodulok és a SIRIUS 3RV29 befogási rendszer jelentősen csökkenti a kábelezési erőfeszítést. Az 3RT2 mágneskapcsolók a bevált 3RT1 sorozat (legfeljebb 55 kW) helyére lépnek. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
