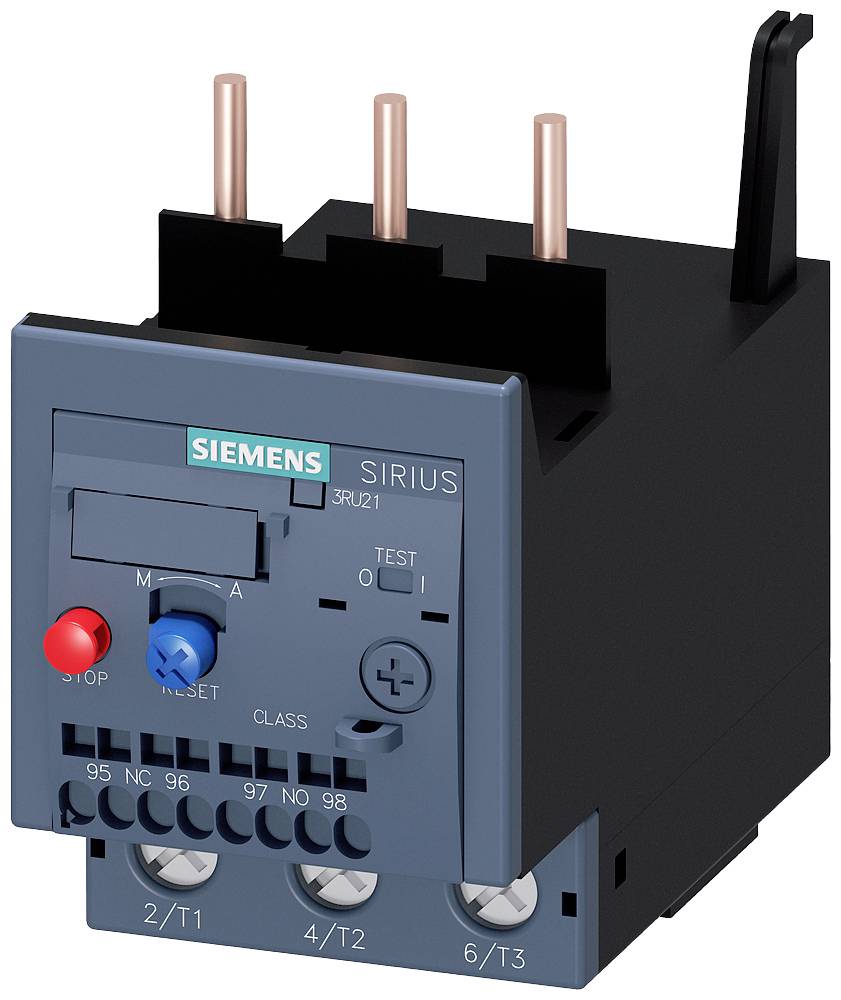

Siemens 3RU2136-1HD0 Túlterhelés relé 690 V/AC 1 nyitó, 1 záró Túlterhelés 1 db
EAN:
Gyártól szám:
Rendelési szám:
Csomagolás
darab
Termék típus
Túlterhelés relé
Funkciók
Túlterhelés
Max. üzemi feszültség
690 V/AC
Érintkező típus
1 nyitó
1 záró
Adatlap (PDF)
Mennyiség (készlet)
Megtakarítás
csomagolási ár (ÁFA nélkül)
1
-
30 701 Ft
3
3% = 851Ft
29 850 Ft
5
4% = 1192Ft
29 509 Ft
10
5% = 1418Ft
29 283 Ft
25
5% = 1673Ft
29 028 Ft
A mennyiségi kedvezmények az eladótól függően változhatnak
Az Ön megtakarítása 0Ft
Szám
Összesen (30 701 Ft / Darab)
30 701 Ft
ÁFA nélkül
14 napos visszavételi garancia
Műszaki adatok
- Rögzítés típusa: Kontaktor szerelés
- Csatlakoztatható vezeték-keresztmetszet típusa / AWG vezetékekhez / főérintkezőkhöz: 2x (18 ... 2), 1x (18... 1)
- Csatlakoztatható vezeték-keresztmetszet típusa / AWG vezetékekhez / segédérintkezőkhöz: 2x (20 ... 14)
- Csatlakoztatható vezeték-keresztmetszet típusa / főérintkezőkhöz / finomszálú / magvégmegmunkálással: 2x (1 ... 25 mm²), 1x (1 ... 35 mm²)
- Csatlakoztatható vezeték-keresztmetszet típusa / segédérintkezőkhöz / finomszálú / magvégmegmunkálással: 2x (0,5 ... 1,5 mm²)
- Csatlakoztatható vezeték-keresztmetszet típusa / segédérintkezőkhöz / finomszálú / vezetékvégmegmunkálás nélkül: 2x (0,5 ... 2,5 mm²)
- Csatlakoztatható vezeték-keresztmetszet típusa / főérintkezőkhöz / tömör vagy sodrott: 2x (1 ... 35 mm²), 1x (1 ... 50 mm²)
- Csatlakoztatható vezeték-keresztmetszet típusa / segédérintkezőkhöz / tömör vagy sodrott: 2x (0,5 ... 2,5 mm²)
- Beépítési magasság / tengerszint felett / maximum: 2000 m
- A biztosítékbetét változata / a segédkapcsoló rövidzárlat elleni védelmére / szükséges: gG biztosíték: 6 A, gyors működésű: 10 A
- Kioldó osztály CLASS 10
- A kontaktor mérete / kombinálható / cégspecifikus: S2
- A túlterhelés relé mérete: S2
- Áramütés elleni védelem: elölről függőlegesen érintve ujjbiztos
- Üzemi áram / AC-3-nál / 400 V-on: 8 A
- Tetszés szerinti beépítési pozíció
- Állítható válaszérték áram / az áramfüggő túlterhelés kioldó / kezdeti érték: 5,5 A
- Állítható válaszérték áram / az áramfüggő túlterhelés kioldó / végérték: 8 A
- Szigetelési feszültség / 3-as szennyezettségi fokkal: 690 V/AC
- Lökési feszültség szilárdság: 6000 V
- Az elektromos csatlakozás elrendezése / főáramkörhöz: felül és alul
- A normál nyitott érintkezők száma / segédérintkezőkhöz / megjegyzés: "kioldott" üzenethez
- NC érintkezők száma / segédérintkezőkhöz / Megjegyzés: a kontaktor leválasztásához
- Meghúzási nyomaték / főérintkezőkhöz / csavaros csatlakozással / maximum: 4,5 Nm
- A kijelző verziója / állapotváltáshoz: csúszka
- Menet / csatlakozócsavar / főérintkezők kivitele: M6
- A segédkapcsoló változata: integrált
- A megszakító kialakítása / a segédkapcsoló rövidzárlat elleni védelmére / szükséges: 6A (Ik legfeljebb 0,5 kA; U kisebb vagy egyenlő, mint 260 V)
- A csavarhúzó szárának változata: átmérő 5 ... 6 mm
- A túlterhelés kioldó változata: termikus
- Működési frekvencia: 50 - 60 Hz
- Csavarhúzó hegy mérete: Pozidriv Gr. 2
- Maximális megengedett feszültség a biztonságos leválasztáshoz / földelt csillagpontú hálózatokban / segéd- és segédáramkörök között: 415 V
- Maximális megengedett feszültség a biztonságos leválasztáshoz / nem földelt csillagpontú hálózatokban / segéd- és segédáramkörök között: 415 V
- Termékösszetevő/kioldott jelző: igen
- Termékkomponens / segédkapcsoló: igen
- Termékkomponens / RESET gomb: igen
- Termék komponens / STOP gomb: igen
- Termékfunkció / automatikus visszaállítás: igen
- Termékfunkció / fázishiba észlelése: igen
- A termék funkciója / túlterhelés elleni védelem: igen
- Teljesítményveszteség / névleges áramerősségnél / AC-nál / meleg üzemi állapotban: 7,5 W
- Teljesítményveszteség / névleges áramerősségnél / AC-nál / meleg üzemi állapotban / pólusonként: 2,5 W
- Teljes terhelési áram (FLA) / 3 fázisú váltakozó áramú motorhoz / 600 V-on: 8 A
- Helyreállítási idő / túlterhelés kioldás után / automatikus visszaállítással / tipikus: 10 perc
- Helyreállítási idő / túlterhelés kioldás után / távvisszaállítással: 10 perc
- Helyreállítási idő / túlterhelés kioldás után / kézi visszaállítással: 10 perc
- Csomagolás
darab
- Termék típus
Túlterhelés relé
- Gyártói szám
3RU2136-1HD0
- Funkciók
Túlterhelés
- Üzemi feszültség
690 V/AC
- Max. üzemi feszültség
690 V/AC
- Üzemi feszültség
690 V/AC (max)
- Jellemzők
Segédérintkezővel
- Érintkező típus
1 nyitó
1 záró
- Kapcsolási feszültség (max.)
690 V/AC
- Csatlakozó
Csavaros csatlakozó
Húzórugós csatlakozó
- Hőmérséklet (min.)
-40 °C
- Hőmérséklet (max.)
+70 °C
IP00
IP20

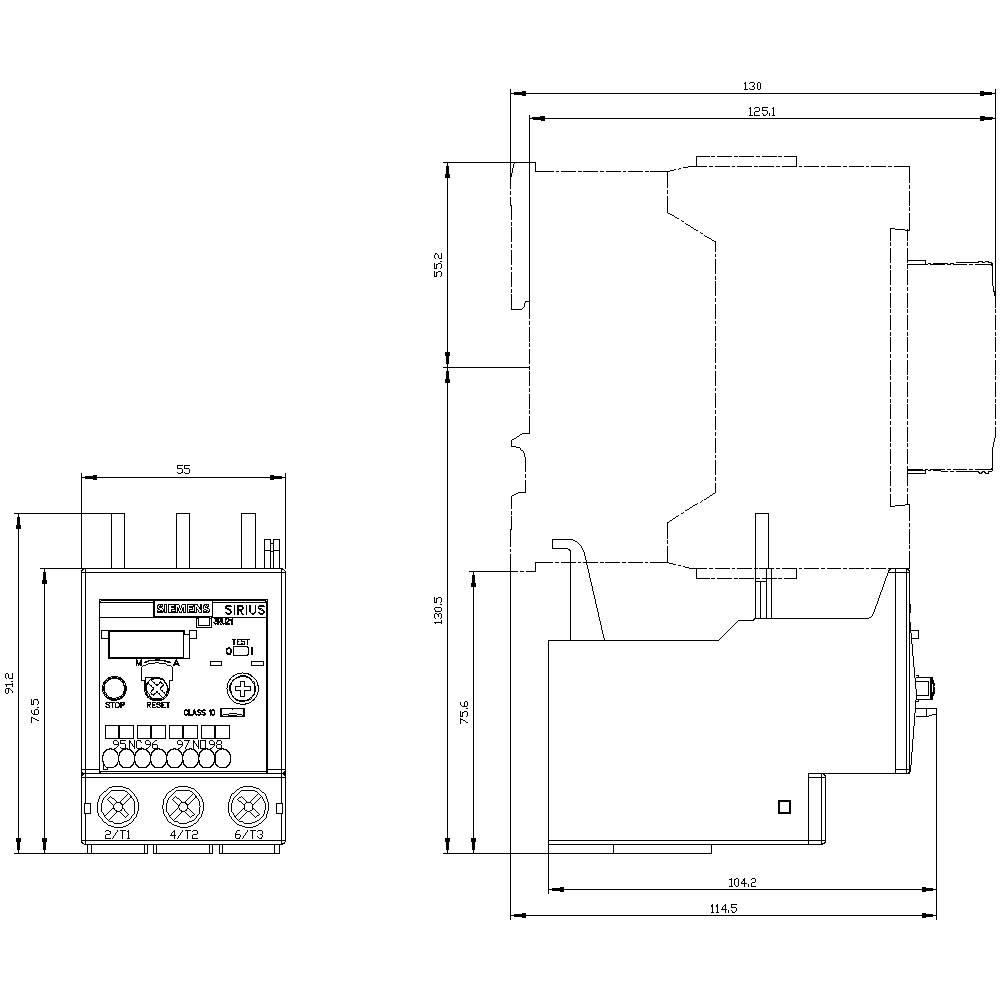

- Szélesség
55 mm
- Magasság
90 mm
- Mélység
105 mm
- Méret
(Sz x Ma x Mé) 55 x 90 x 105 mm
- Tartalom
1 db
- RoHS konform
Igen
- UKCA
nem jellemző
Dokumentumok és letöltések
Adatlap
Adatlap 2863489 Siemens 3RU2136-1HD0 Túlterhelés relé 690 V/AC 1 nyitó, 1 záró Túlterhelés 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2863489 Siemens 3RU2136-1HD0 Túlterhelés relé 690 V/AC 1 nyitó, 1 záró Túlterhelés 1 db
Leírás
Termikus túlterhelés relé 5,5...8 A motorvédelemhez Méret S2 CLASS 10 Kontaktorrögzítési főáramkör: csavaros csatlakozás. Segédáramkör: rugós kapocs, kézi/automatikus RESET SIRIUS 3RU2 termikus túlterhelés relé a terhelések áramfüggő védelmére normál indítás mellett a túlterhelés vagy fáziskiesés következtében fellépő megengedhetetlenül magas felmelegedés ellen.
Ez a sorozat különösen rugalmas és költséghatékony. A világméretű jóváhagyások (pl. IEC és UL/CSA) és a potenciálisan robbanásveszélyes alkalmazásokban (ATEX vagy IEC Ex) való alkalmazások magától értetődőek.
A túlterhelés-kioldó különböző beállítási tartományaiban kapható. Rendelhetőek csavaros vagy rugós csatlakozással a gyors, karbantartást nem igénylő és rezgésmentes csatlakozás érdekében, valamint egyedi beépítéshez.

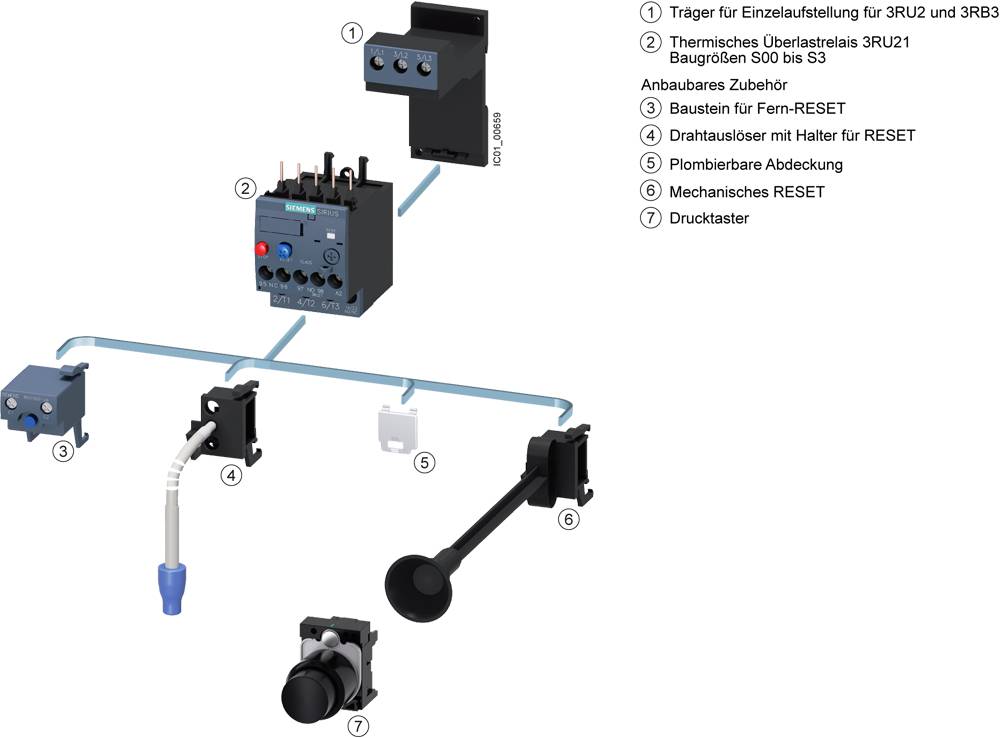

A tartozékok következetesen illeszkednek minden S00-tól S3-as mérethez.
Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.
