Siemens 3RV2011-0DA25 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.22 - 0.32 A Kapcsolási feszültség (max.): vásárlása

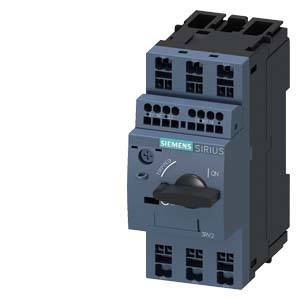

Siemens SIRIUS teljesítménymegszakító forgófogantyúval, amelyet elektromos vezérlésekben gépek indítására és leállítására használnak.

Hasonló kivitel

Egy nyitott kapcsolószekrény bonyolult kábelezést mutat, mellette egy esőtől nedves ablakfelület, amelynek elhomályosult háttérében gépek körvonalai sejlenek.

'Felszerelhető tartozékok': Komponensek diagramja számozott leírásokkal, amely bemutatja az alkatrészek közötti kapcsolatokat és főbb funkcióikat.

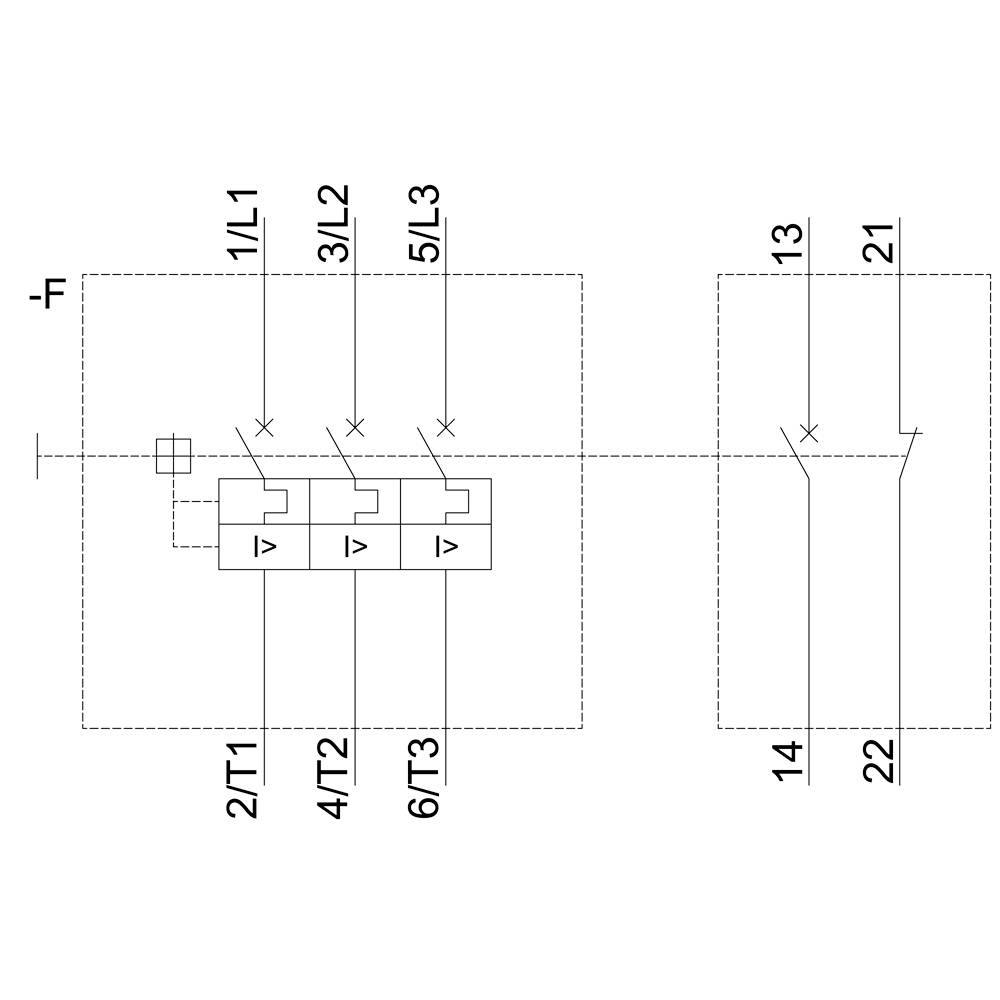

A villamos kapcsolási rajz egy háromfázisú teljesítménymegszakítót mutat, amelyen feltüntetésre kerültek az L1, L2, L3 fázisok és a T1, T2, T3 jelölések. Csatlakozás a kapcsolóhoz.

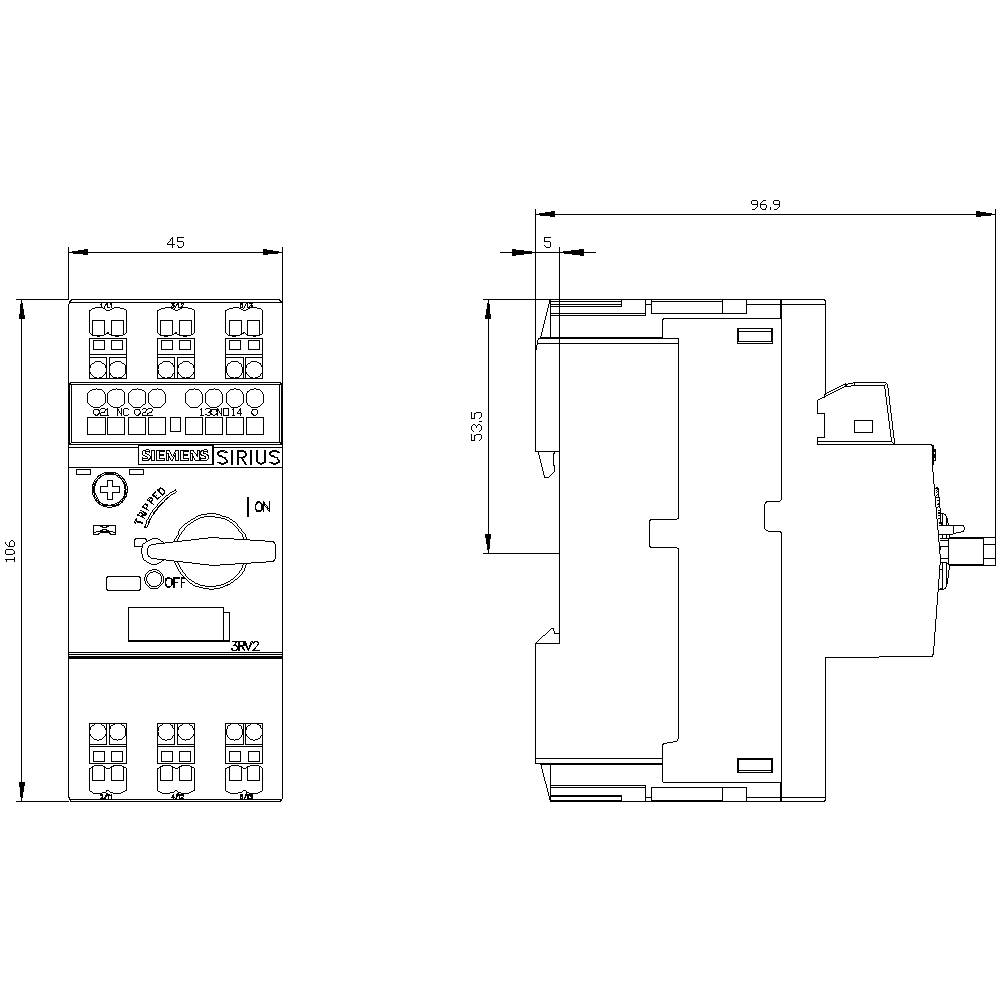

Műszaki rajz egy kapcsolóról méretekkel: magasság 106 mm, szélesség 45 mm, oldalsó méret 96,9 mm. Megjelölve 'SIRIUS' felirattal.

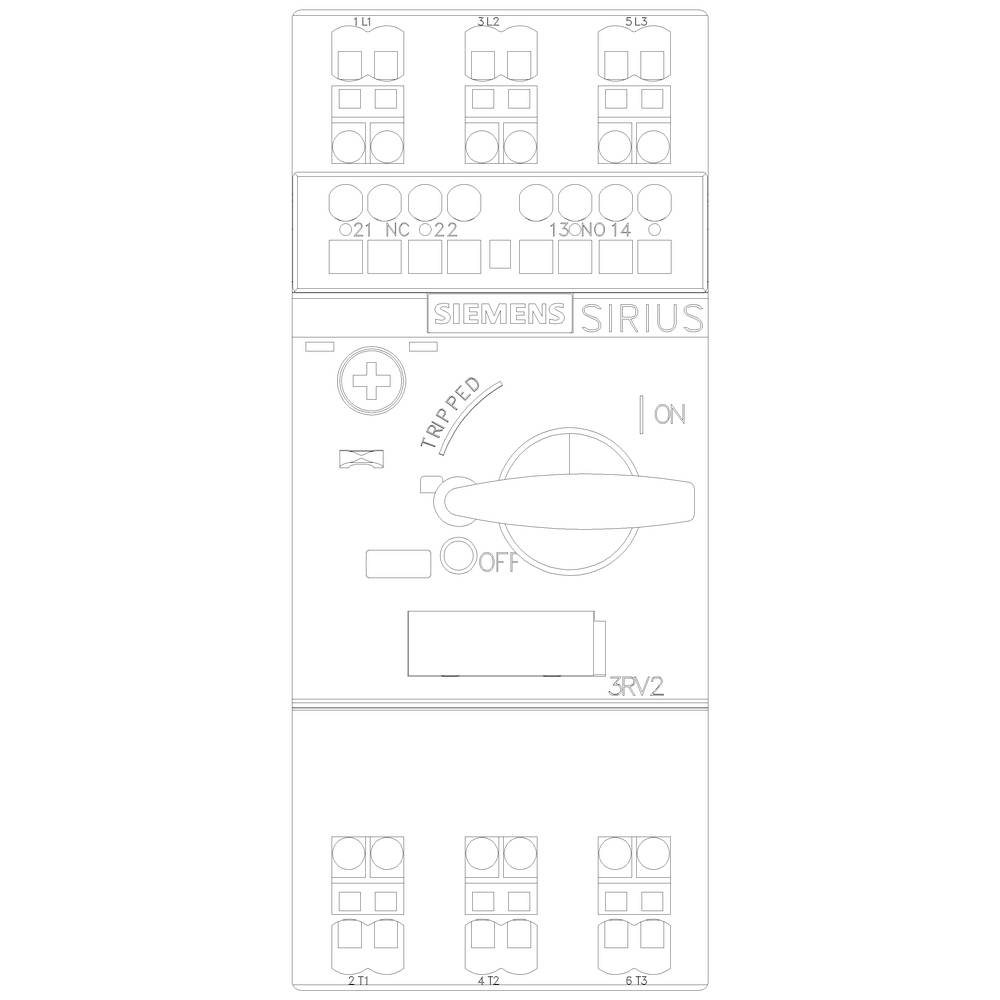

'Siemens SIRIUS'-kapcsoló forgókapcsolóval, 'KI', 'KIOLDVA', 'BE' pozíciókkal. Különböző elektromos csatlakozásokat mutat.

1/6

Hasonló kivitel

Termék típus

Teljesítménykapcsoló

Áram beállítási tartomány (max.)

0.32 A

Csatlakozó

Húzórugós csatlakozó

Csomagolás

darab

Gyártói szám

3RV2011-0DA25

Adatlap (PDF)

Szállítás: 10. 27. K.

Szám

Összesen (35 425 Ft / Darab)

35 425 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Csomagolás: darab

Termék típus: Teljesítménykapcsoló

Gyártói szám: 3RV2011-0DA25

Beépítési méret: S00

Beállítási tartomány, áram (min.): 0.22 A

Áram beállítási tartomány (max.): 0.32 A

Beállítási tartomány (áram): 0.22 - 0.32 A

Pólusszám: 3 pólusú

Kapcsolási feszültség (max.): 690 V/AC

Alkalmas a következő sorozatokhoz: Siemens S00 kivitel

Alkalmas márka: Siemens

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Hőmérséklet (min.): -20 °C

Hőmérséklet (max.): +60 °C

Jellemzők: Segédérintkezővel

Csatlakozó: Húzórugós csatlakozó

: IP20

Mélység: 97 mm

Szélesség: 45 mm

Magasság: 106 mm

Méret: (Sz x Ma x Mé) 45 x 106 x 97 mm

Tartalom: 1 db

RoHS konform: Igen

: 45

: 106 mm

: 97 mm

: 0.09 kW

: TRUE

: 0.32 A

: FALSE

: 3

: 690-690 V

: 0.22-0.32 A

: IP20

: TRUE

: Spring clamp connection

: Turn button

: Magnetic

: 0 kW

: 100 kA

: TRUE

: Built-in device fixed built-in technique

UKCA: nem jellemző

Változatok(Az adatok ÁFA- és szállítási költség nélkül értendők)

Áram beállítási tartomány (max.)

Csomagolás

Beállítási tartomány, áram (min.)

Siemens 3RV1011-0JA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.7 - 1 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm darab

Rendelési szám:1702444

1 A

darab

0.7 A

Siemens 3RV1011-0AA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.11 - 0.16 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm darab

Rendelési szám:1745448

0.16 A

darab

0.11 A

Siemens 3RV1011-0AA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.11 - 0.16 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm

Rendelési szám:1745449

0.16 A

0.11 A

Siemens 3RV1011-0BA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.14 - 0.2 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm darab

Rendelési szám:1745450

0.2 A

darab

0.14 A

Siemens 3RV1011-0BA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.14 - 0.2 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm

Rendelési szám:1745452

0.2 A

0.14 A

Siemens 3RV1011-0CA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.18 - 0.25 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm darab

Rendelési szám:1745453

0.25 A

darab

0.18 A

Siemens 3RV1011-0DA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.22 - 0.32 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm darab

Rendelési szám:1745454

0.32 A

darab

0.22 A

Siemens 3RV1011-0EA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.28 - 0.4 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm darab

Rendelési szám:1745455

0.4 A

darab

0.28 A

Siemens 3RV1011-0FA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.35 - 0.5 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm önálló

Rendelési szám:1745456

0.5 A

önálló

0.35 A

Siemens 3RV1011-0GA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.45 - 0.63 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm darab

Rendelési szám:1745457

0.63 A

darab

0.45 A

Dokumentumok és letöltések

Adatlap

Adatlap 1740350 Siemens 3RV2011-0DA25 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.22 - 0.32 A Kapcsolási feszültség (max.):

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1740350 Siemens 3RV2011-0DA25 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.22 - 0.32 A Kapcsolási feszültség (max.):

Leírás

Megszakító méret S00 a motorvédelemhez, CLASS 10 A-kibocsátás 0,22 ... 0,32 A N-elengedés 4,2 A rugós csatlakozással Szabványos kapcsolási teljesítmény keresztirányú segédkapcsolóval 1S + 1NC SIRIUS 3RV2 megszakító motorvédelemhez a rövidzárlat és a megszakító védelme érdekében a biztonságos lekapcsoláshoz Fogyasztói és növényi túlterhelés, valamint a rendszer biztonságos elválasztása a hálózattól. A kompakt és klímaberendezésű megszakítók optimálisak az alacsony terhelés miatt a terhelés-adagolókban, természetesen az IE3 / IE4 motoroknál is, valamint egyenáram váltására. A globális jóváhagyások (pl. IEC és UL / CSA) és a potenciálisan robbanásveszélyes alkalmazások (ATEX vagy IEC Ex) iránti kérelmek természetesen magától értetődőek. Rendelkezésre állnak a motorvédelem (a túlterhelés-relé funkcióval), a rendszer védelme, az indítókombinációk rövidzárlat elleni védelme, a transzformátorvédelem, a fő- és vészleállás-kapcsolók, valamint az informatikai hálózatokban történő használatra. Csavaros vagy rugós csatlakozással kaphatók gyors, karbantartást nem igénylő és rezgésálló csatlakozáshoz, és opcionálisan beépített segédkapcsolóval. Az átfogó tartozékok, mint például segédérintkezők, segédkioldók, jelzőkapcsolók stb. Minden mérethez megegyeznek. Különböző energiaellátási lehetőségek használata, például a megfelelő SIRIUS 3RV29 befogási rendszer jelentősen csökkenti a főáramkör vezetékét. A 3RV2 megszakítók helyettesitik a bevált 3RV1 sorozatát. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
