Siemens 3RV2011-0JA25 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.7 - 1 A Kapcsolási feszültség (max.): 690 vásárlása

Siemens SIRIUS teljesítménymegszakító "BE" állásban, több csatlakozókapoccsal.

Hasonló kivitel

Egy elektromos vezérlőszekrény belső nézete egy esőtől nedves ablak mellett, amelyen keresztül elmosódott gépek láthatók.

Teljesítménymegszakító bekötési rajza: Bemutatja a segédkapcsolókat, jelzőkapcsolókat és leválasztókat, valamint azok specifikus csatlakozási részleteit.

Elektromos kapcsolási rajz három kontaktorral és egy kapcsolóval, vezetékekkel összekötve. Jelölések: 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3, 13, 14, 21, 22.

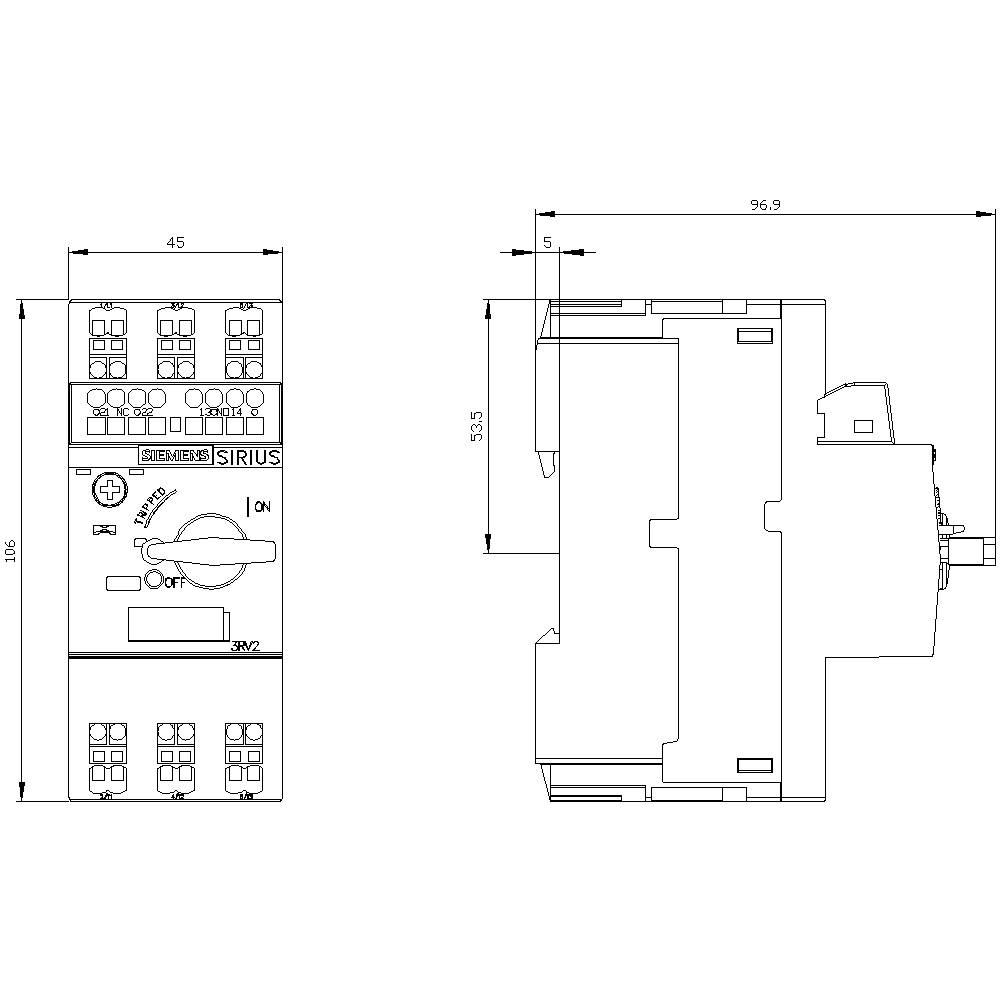

Egy elektromechanikai kapcsoló műszaki rajza, oldalnézet és szemből nézet méretekkel milliméterben megadva.

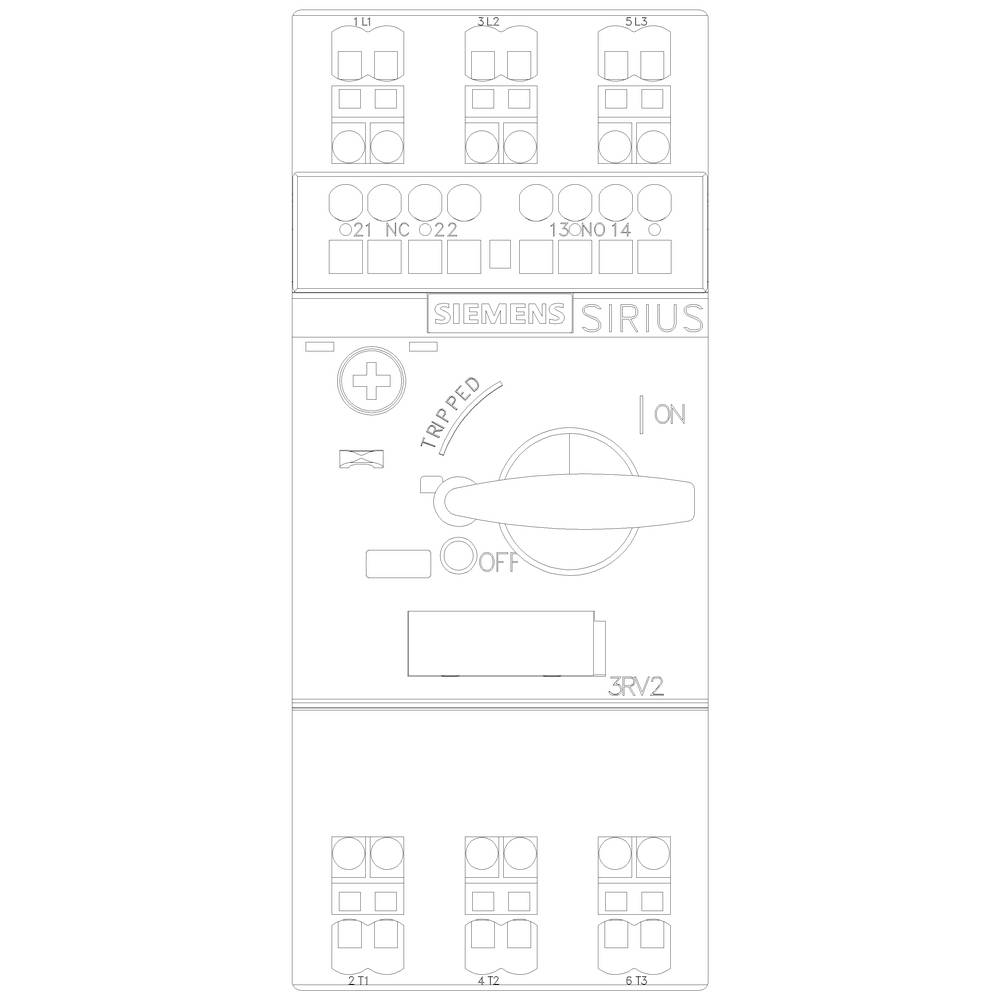

'Siemens SIRIUS 3RV2 kapcsolókészülék', kezelőgombbal, amelyen Off, On és Tripped pozíciók láthatók, plusz 14 csatlakozókapocs.

1/6

Hasonló kivitel

Termék típus

Teljesítménykapcsoló

Áram beállítási tartomány (max.)

1 A

Csatlakozó

Húzórugós csatlakozó

Csomagolás

darab

Gyártói szám

3RV2011-0JA25

Adatlap (PDF)

Szállítás: 10. 27. K.

Szám

Összesen (35 425 Ft / Darab)

35 425 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Csomagolás: darab

Termék típus: Teljesítménykapcsoló

Gyártói szám: 3RV2011-0JA25

Beépítési méret: S00

Beállítási tartomány, áram (min.): 0.7 A

Áram beállítási tartomány (max.): 1 A

Beállítási tartomány (áram): 0.7 - 1 A

Pólusszám: 3 pólusú

Kapcsolási feszültség (max.): 690 V/AC

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Alkalmas márka: Siemens

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Hőmérséklet (min.): -20 °C

Hőmérséklet (max.): +60 °C

Jellemzők: Segédérintkezővel

Csatlakozó: Húzórugós csatlakozó

: IP20

Mélység: 97 mm

Szélesség: 45 mm

Magasság: 106 mm

Méret: (Sz x Ma x Mé) 45 x 106 x 97 mm

Tartalom: 1 db

RoHS konform: Igen

: 45

: 106 mm

: 97 mm

: 0.25 kW

: TRUE

: 1 A

: FALSE

: 3

: 690-690 V

: 0.7-1 A

: IP20

: TRUE

: Spring clamp connection

: Turn button

: Magnetic

: 0.2 kW

: 100 kA

: TRUE

: Built-in device fixed built-in technique

UKCA: Igen

Változatok(Az adatok ÁFA- és szállítási költség nélkül értendők)

Áram beállítási tartomány (max.)

Csomagolás

Beállítási tartomány, áram (min.)

Siemens 3RV1011-0JA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.7 - 1 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm darab

Rendelési szám:1702444

1 A

darab

0.7 A

Siemens 3RV1011-0AA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.11 - 0.16 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm darab

Rendelési szám:1745448

0.16 A

darab

0.11 A

Siemens 3RV1011-0AA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.11 - 0.16 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm

Rendelési szám:1745449

0.16 A

0.11 A

Siemens 3RV1011-0BA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.14 - 0.2 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm darab

Rendelési szám:1745450

0.2 A

darab

0.14 A

Siemens 3RV1011-0BA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.14 - 0.2 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm

Rendelési szám:1745452

0.2 A

0.14 A

Siemens 3RV1011-0CA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.18 - 0.25 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm darab

Rendelési szám:1745453

0.25 A

darab

0.18 A

Siemens 3RV1011-0DA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.22 - 0.32 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm darab

Rendelési szám:1745454

0.32 A

darab

0.22 A

Siemens 3RV1011-0EA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.28 - 0.4 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm darab

Rendelési szám:1745455

0.4 A

darab

0.28 A

Siemens 3RV1011-0FA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.35 - 0.5 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm önálló

Rendelési szám:1745456

0.5 A

önálló

0.35 A

Siemens 3RV1011-0GA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.45 - 0.63 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm darab

Rendelési szám:1745457

0.63 A

darab

0.45 A

Dokumentumok és letöltések

Adatlap

Adatlap 1702636 Siemens 3RV2011-0JA25 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.7 - 1 A Kapcsolási feszültség (max.): 690

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1702636 Siemens 3RV2011-0JA25 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.7 - 1 A Kapcsolási feszültség (max.): 690

Leírás

Megszakító méret S00 a motorvédelemhez, CLASS 10 A-felszabadulás 0.7 ... 1 A N-felszabadítás 13 Rugós csatlakozó szabványos kapcsolási teljesítmény 1S + 1NC keresztirányú segédkapcsolóval SIRIUS 3RV2 megszakító a motor biztonságos védelméhez a rövidzárlat és a fogyasztó és a rendszer védelme érdekében Túlterhelés, valamint a rendszer biztonságos leválasztása a hálózattól. A kompakt és klímaberendezésű megszakítók optimálisak az alacsony terhelés miatt a terhelés-adagolókban, természetesen az IE3 / IE4 motoroknál is, valamint egyenáram váltására. A globális jóváhagyások (pl. IEC és UL / CSA) és a potenciálisan robbanásveszélyes alkalmazások (ATEX vagy IEC Ex) iránti kérelmek természetesen magától értetődőek. Rendelkezésre állnak a motorvédelem (a túlterhelés-relé funkcióval), a rendszer védelme, az indítókombinációk rövidzárlat elleni védelme, a transzformátorvédelem, a fő- és vészleállás-kapcsolók, valamint az informatikai hálózatokban történő használatra. Csavaros vagy rugós csatlakozással kaphatók gyors, karbantartást nem igénylő és rezgésálló csatlakozáshoz, és opcionálisan beépített segédkapcsolóval. Az átfogó tartozékok, mint például segédérintkezők, segédkioldók, jelzőkapcsolók stb. Minden mérethez megegyeznek. Különböző energiaellátási lehetőségek használata, például a megfelelő SIRIUS 3RV29 befogási rendszer jelentősen csökkenti a főáramkör vezetékét. A 3RV2 megszakítók helyettesitik a bevált 3RV1 sorozatát. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
