Siemens 3RV2011-1CA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 1.8 - 2.5 A Kapcsolási feszültség (max.): 6 vásárlása

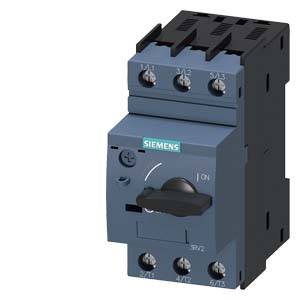

Egy szürke teljesítményvédő kapcsoló négy csatlakozókapoccsal és egy forgógombbal elöl, amely elektromos áramkörök vezérlésére alkalmas.

Hasonló kivitel

Egy kapcsolószekrény nyitott ajtórésszel és elektronikai alkatrészekkel a kép jobb oldalán. Balra eső esik egy ablakra, amelynek háterében egy elmosódott gép látható.

'Leválasztható tartozékok megszakítókhoz: keresztirányú segédkapcsoló, oldalsó segédkapcsoló, elválasztó elemek és kapocstömbök.'

Háromfázisú teljesítménymegszakító kapcsolási rajza felül az 1/L1, 3/L2, 5/L3 vezetékekkel és alul a 2/T1, 4/T2, 6/T3 vezetékekkel.

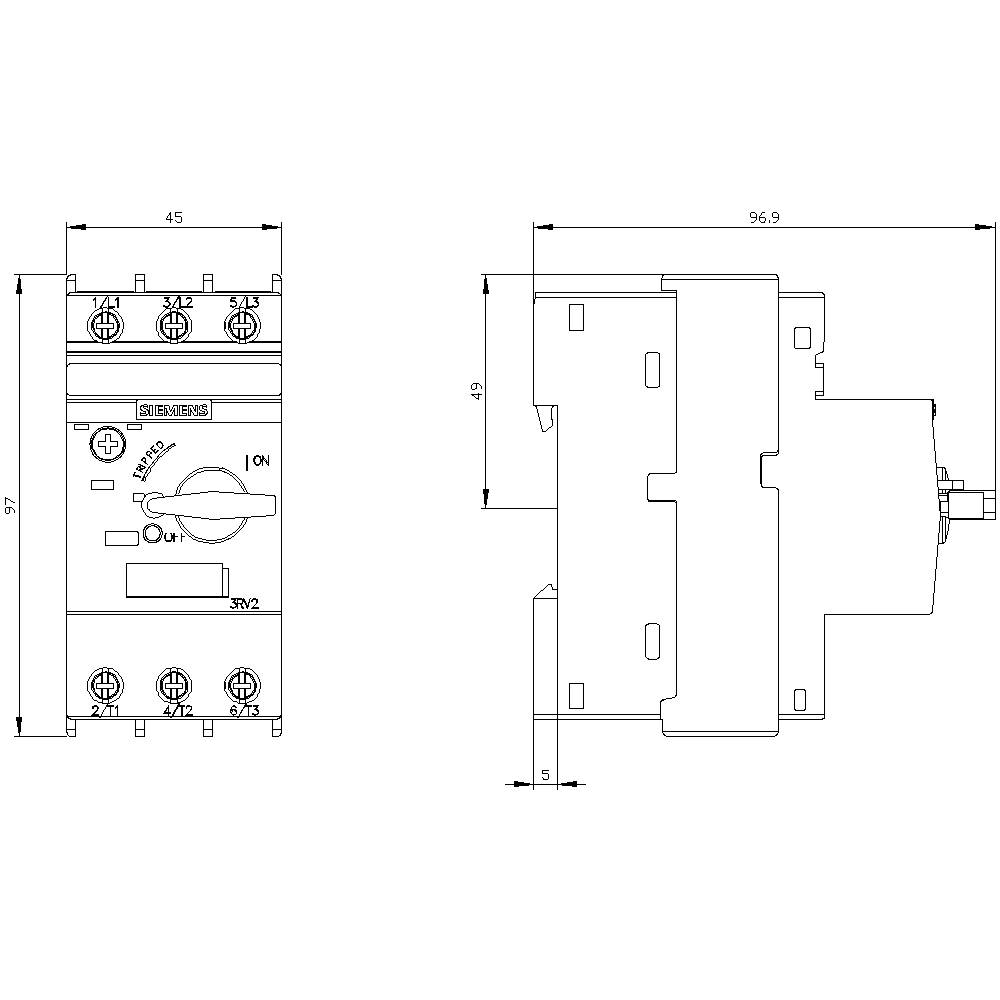

Műszaki rajz egy kapcsolóról méretekkel. Balra a frontális nézet, jobbra az oldalnézet. Méretek: 45 mm szélesség, 97 mm magasság.

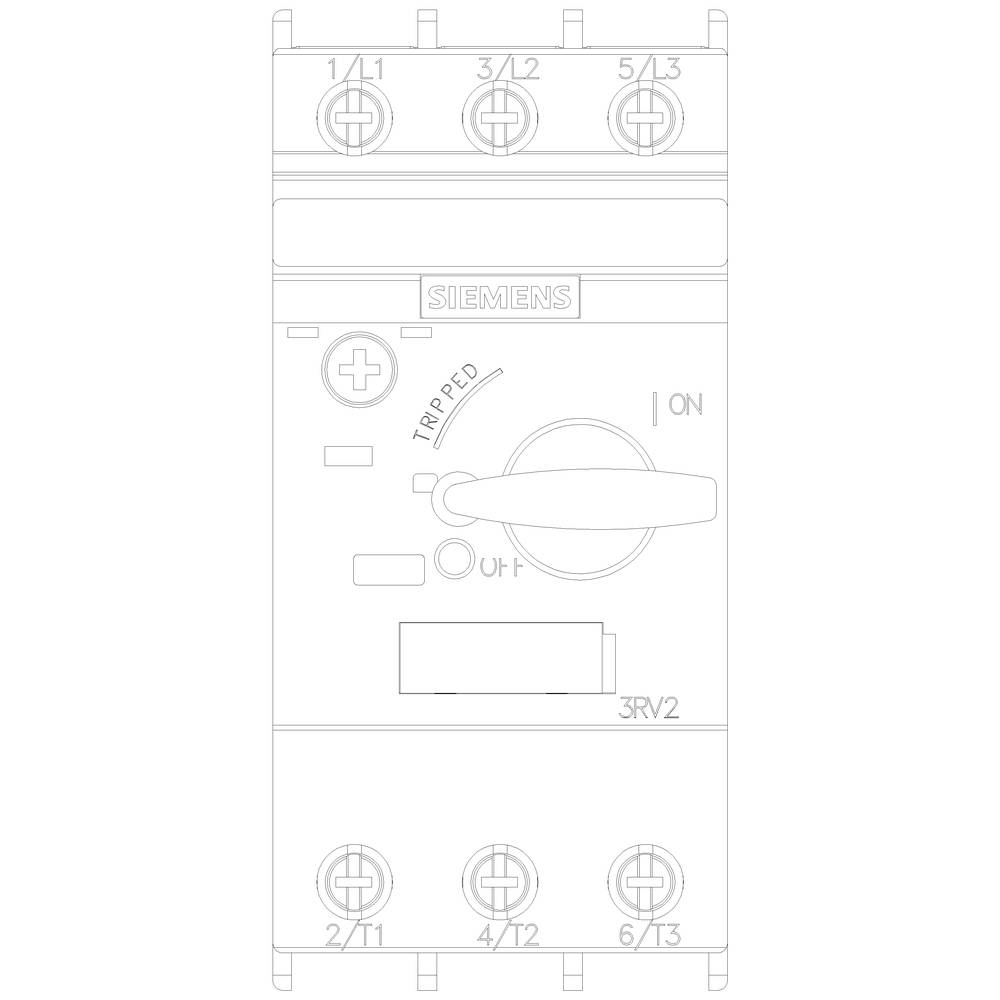

Egy Siemens védőkapcsolón lévő forgókapcsoló, amelyet az 'ON' és 'TRIPPED' jelzésekkel láttak el, elektromos kapcsolatok átkapcsolására szolgál.

1/6

Hasonló kivitel

Termék típus

Teljesítménykapcsoló

Áram beállítási tartomány (max.)

2.5 A

Csatlakozó

Csavaros csatlakozó

Gyártói szám

3RV2011-1CA10

Beépítési méret

S00

Adatlap (PDF)

Szállítás: 10. 13. K.

11 db

Szám

Összesen (27 551 Ft / Darab)

27 551 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Tartós áram: 2.5 A
A fő érintkezők mechanikai élettartama: 100 000 kapcsolási ciklus
Max. vezetőkeresztmetszet (egyvezetékes vagy sodrott): 4 mm²
Max. vezetőkeresztmetszet (finoieres): 2,5 mm²

Termék típus: Teljesítménykapcsoló

Gyártói szám: 3RV2011-1CA10

Beépítési méret: S00

Beállítási tartomány, áram (min.): 1.8 A

Áram beállítási tartomány (max.): 2.5 A

Beállítási tartomány (áram): 1.8 - 2.5 A

Pólusszám: 3 pólusú

Kapcsolási feszültség (max.): 690 V/AC

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Alkalmas márka: Siemens

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Hőmérséklet (min.): -20 °C

Hőmérséklet (max.): +60 °C

Jellemzők: Segédérintkezővel

Csatlakozó: Csavaros csatlakozó

: IP20

Mélység: 97 mm

Szélesség: 45 mm

Magasság: 97 mm

Méret: (Sz x Ma x Mé) 45 x 97 x 97 mm

Tartalom: 1 db

RoHS konform: Igen

: 45

: 97 mm

: 97 mm

: 0.75 kW

: FALSE

: 2.5 A

: FALSE

: 3

: IP20

: TRUE

: Screw connection

: Turn button

: Magnetic

: 0.4 kW

: 100 kA

: TRUE

: Built-in device fixed built-in technique

UKCA: Igen

Változatok(Az adatok ÁFA- és szállítási költség nélkül értendők)

Áram beállítási tartomány (max.)

Csomagolás

Beállítási tartomány, áram (min.)

Siemens 3RV1011-0JA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.7 - 1 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm darab

Rendelési szám:1702444

1 A

darab

0.7 A

Siemens 3RV1011-0AA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.11 - 0.16 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm darab

Rendelési szám:1745448

0.16 A

darab

0.11 A

Siemens 3RV1011-0AA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.11 - 0.16 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm

Rendelési szám:1745449

0.16 A

0.11 A

Siemens 3RV1011-0BA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.14 - 0.2 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm darab

Rendelési szám:1745450

0.2 A

darab

0.14 A

Siemens 3RV1011-0BA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.14 - 0.2 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm

Rendelési szám:1745452

0.2 A

0.14 A

Siemens 3RV1011-0CA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.18 - 0.25 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm darab

Rendelési szám:1745453

0.25 A

darab

0.18 A

Siemens 3RV1011-0DA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.22 - 0.32 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm darab

Rendelési szám:1745454

0.32 A

darab

0.22 A

Siemens 3RV1011-0EA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.28 - 0.4 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm darab

Rendelési szám:1745455

0.4 A

darab

0.28 A

Siemens 3RV1011-0FA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.35 - 0.5 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm önálló

Rendelési szám:1745456

0.5 A

önálló

0.35 A

Siemens 3RV1011-0GA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.45 - 0.63 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm darab

Rendelési szám:1745457

0.63 A

darab

0.45 A

Dokumentumok és letöltések

Adatlap

Adatlap 1748313 Siemens 3RV2011-1CA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 1.8 - 2.5 A Kapcsolási feszültség (max.): 6

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1748313 Siemens 3RV2011-1CA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 1.8 - 2.5 A Kapcsolási feszültség (max.): 6

Leírás

S00 méretű motorvédő megszakító, 10. OSZTÁLYÚ A kioldó 1,8...2,5 A N kioldó 33 A csavaros csatlakozású szabványos kapcsolási teljesítmény SIRIUS 3RV2 motorvédő megszakító a biztonságos leállításhoz rövidzárlat esetén, a terhelés és a rendszer túlterhelés elleni védelméhez, valamint a rendszer biztonságos leválasztásához a hálózatról.
A kompakt és klímaálló kismegszakítók alacsony hőtermelésüknek köszönhetően terhelésleágazásokban, és természetesen IE3/IE4 motorokban való használatra optimalizáltak. A világméretű jóváhagyások (pl. IEC és UL/CSA) és a potenciálisan robbanásveszélyes légkörben való alkalmazások (ATEX vagy IEC Ex) magától értetődőek.
Készülékváltozatok kaphatók motorvédelemre (túlterhelésrelé funkcióval is), rendszervédelemre, indítókombinációk rövidzárlatvédelmére, transzformátorvédelemre, fő- és vészleállító kapcsolóként, valamint IT hálózatokban való használatra. Kaphatók csavaros vagy rugós csatlakozókkal a gyors, karbantartásmentes és rezgésmentes csatlakoztatás érdekében, és opcionálisan beépített segédkapcsolóval is.
A tartozékok átfogó választéka, mint például a segédkapcsolók, segédkioldók, jelzőkapcsolók stb., minden mérethez szabványosított. A különféle tápellátási lehetőségek, mint például a hozzájuk tartozó SIRIUS 3RV29 tápegységrendszer használata jelentősen csökkenti a főáramköri kábelezést.
A 3RV2 megszakítók a bevált 3RV1 sorozatot váltják fel.
Egyszerű, hatékony, mindig naprakész – a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
