Siemens 3RV2011-1EA10 Teljesítménykapcsoló 1 db 3 záró Beállítási tartomány (áram): 2.8 - 4 A Kapcsolási feszültség (max vásárlása

Egy fekete és szürke Siemens teljesítménymegszakító, forgókapcsolóval az elején, amelyet áramkörök vezérlésére használnak.

Hasonló kivitel

Betekintés egy elektromos elosztószekrénybe egy esőcseppekkel borított üvegfal mellett, amelyen keresztül egy ipari gép látható.

Diagram a teljesítménymegszakítók tartozékainak részeiről, beleértve a segédkapcsolókat és jelzőkapcsolókat, 1-től 9-ig megszámozva.

Háromfázisú teljesítménymegszakító csatlakozási rajza, felső csatlakozópontokkal: 1/L1, 3/L2, 5/L3 és alsó csatlakozópontokkal: 2/T1, 4/T2, 6/T3.

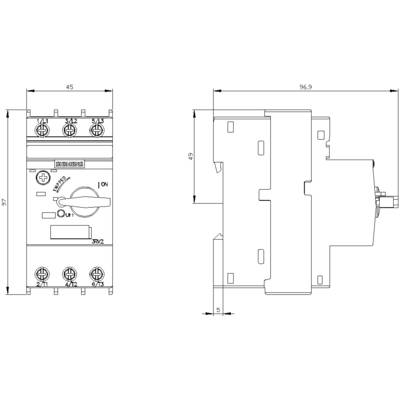

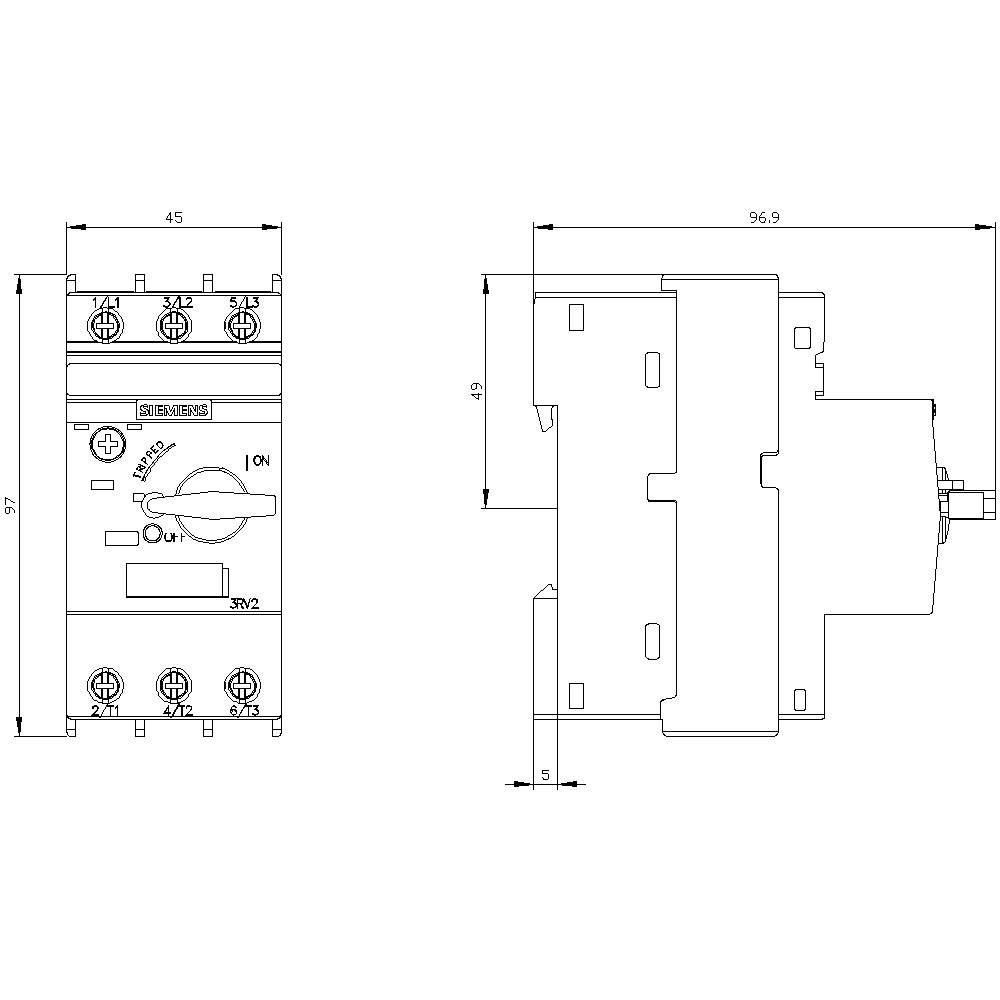

Elektromos kapcsolási rajz egy kapcsolóról méretezéssel: magasság 97 mm, szélesség 45 mm, mélység 96,9 mm. Elölnézeti és oldalnézeti ábrázolás.

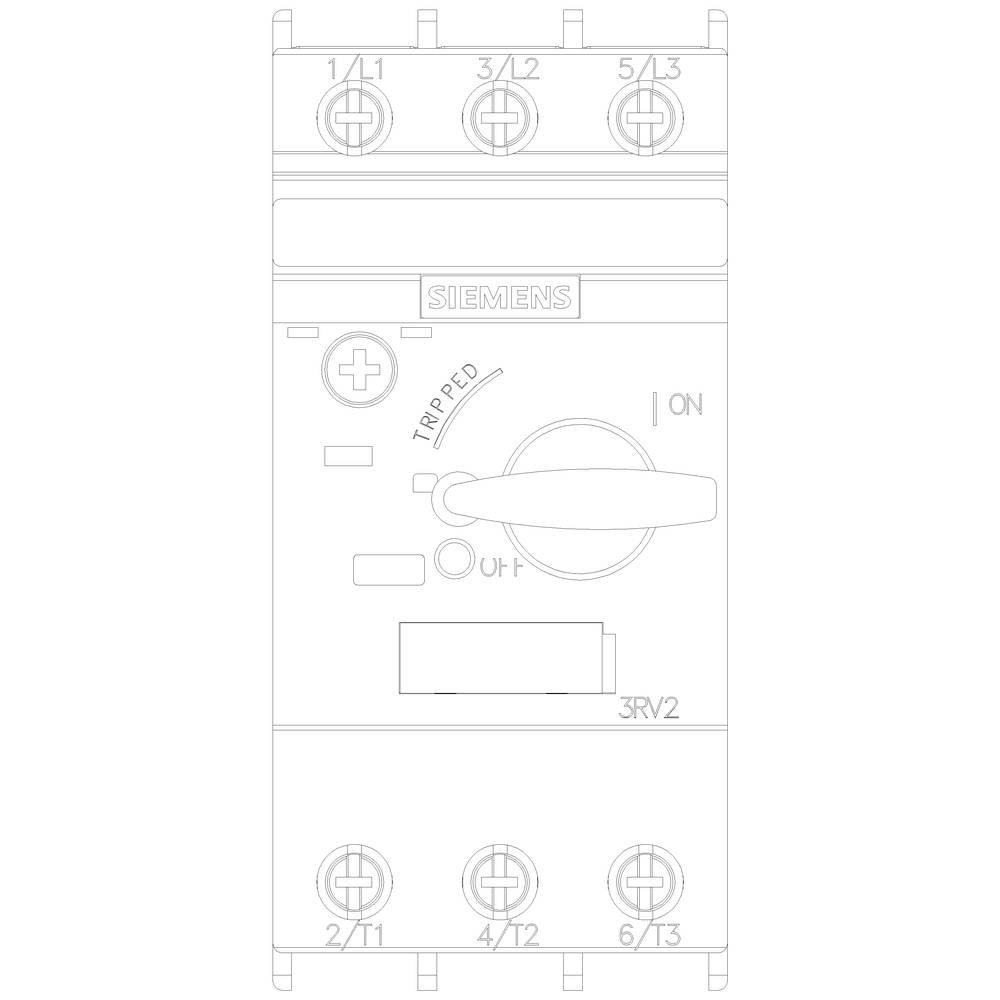

Egy több csatlakozóval és forgókapcsolóval rendelkező kapcsolókészülék. 'BE', 'KI', 'LEOLDVA' jelölések és a 'Siemens' márka látható.

1/6

Hasonló kivitel

Termék típus

Teljesítménykapcsoló

Áram beállítási tartomány (max.)

4 A

Érintkező típus

3 záró

Csatlakozó

Csavaros csatlakozó

Gyártói szám

3RV2011-1EA10

Adatlap (PDF)

Szállítás: 10. 6. K.

9 db

Szám

Összesen (26 764 Ft / Darab)

28 338,58 Ft

-6 %

26 764 Ft

ÁFA nélkül

Már csak 9 db érhető el

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Kivitel: motorvédelemhez
A szál végrehajtása: M3
Súly: 343 g
Mechanikai élettartam: 100000
Elektromos élettartam: 100000
Szigetelési feszültség: 690 V
Teljesítmény veszteség: 6 W
Frekvencia: 50/60 Hz

Termék típus: Teljesítménykapcsoló

Gyártói szám: 3RV2011-1EA10

Beépítési méret: S00

Beállítási tartomány, áram (min.): 2.8 A

Áram beállítási tartomány (max.): 4 A

Beállítási tartomány (áram): 2.8 - 4 A

Érintkező típus: 3 záró

Pólusszám: 3 pólusú

Kapcsolási feszültség (max.): 690 V/AC

Alkalmas a következő sorozatokhoz: Siemens S00 kivitel

Alkalmas márka: Siemens

Szerelés: Kalapsín

Hőmérséklet (min.): -20 °C

Hőmérséklet (max.): +60 °C

Jellemzők: Segédérintkezővel

Csatlakozó: Csavaros csatlakozó

: IP20

Mélység: 97 mm

Szélesség: 45 mm

Magasság: 97 mm

Méret: (Sz x Ma x Mé) 45 x 97 x 97 mm

Tartalom: 1 db

RoHS konform: Igen

: 45

: 97 mm

: 97 mm

: 1.5 kW

: FALSE

: 4 A

: FALSE

: 3

: 690-690 V

: 2.8-4 A

: IP20

: TRUE

: Screw connection

: Turn button

: Magnetic

: 0.8 kW

: 100 kA

: TRUE

: Built-in device fixed built-in technique

UKCA: Igen

Változatok(Az adatok ÁFA- és szállítási költség nélkül értendők)

Áram beállítási tartomány (max.)

Csomagolás

Beállítási tartomány, áram (min.)

Siemens 3RV1011-0JA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.7 - 1 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm darab

Rendelési szám:1702444

1 A

darab

0.7 A

Siemens 3RV1011-0AA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.11 - 0.16 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm darab

Rendelési szám:1745448

0.16 A

darab

0.11 A

Siemens 3RV1011-0AA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.11 - 0.16 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm

Rendelési szám:1745449

0.16 A

0.11 A

Siemens 3RV1011-0BA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.14 - 0.2 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm darab

Rendelési szám:1745450

0.2 A

darab

0.14 A

Siemens 3RV1011-0BA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.14 - 0.2 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm

Rendelési szám:1745452

0.2 A

0.14 A

Siemens 3RV1011-0CA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.18 - 0.25 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm darab

Rendelési szám:1745453

0.25 A

darab

0.18 A

Siemens 3RV1011-0DA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.22 - 0.32 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm darab

Rendelési szám:1745454

0.32 A

darab

0.22 A

Siemens 3RV1011-0EA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.28 - 0.4 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm darab

Rendelési szám:1745455

0.4 A

darab

0.28 A

Siemens 3RV1011-0FA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.35 - 0.5 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm önálló

Rendelési szám:1745456

0.5 A

önálló

0.35 A

Siemens 3RV1011-0GA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.45 - 0.63 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm darab

Rendelési szám:1745457

0.63 A

darab

0.45 A

Dokumentumok és letöltések

Adatlap

Adatlap 1431007 Siemens 3RV2011-1EA10 Teljesítménykapcsoló 1 db 3 záró Beállítási tartomány (áram): 2.8 - 4 A Kapcsolási feszültség (max

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1431007 Siemens 3RV2011-1EA10 Teljesítménykapcsoló 1 db 3 záró Beállítási tartomány (áram): 2.8 - 4 A Kapcsolási feszültség (max

Leírás

S00-as méretű megszakító motorvédelemhez, 10. OSZTÁLY A-kioldás 2.8 ... 4 A N-kioldó 52 A csavaros kapocs Szabványos kapcsolási kapacitás SIRIUS 3RV2 megszakító a motorvédelemhez a biztonságos leálláshoz rövidzárlat és terhelésvédelem esetén és a rendszer a túlterhelés ellen, valamint a rendszer biztonságos leválasztása a hálózattól.
A kompakt és éghajlatbiztos megszakítókat alacsony hulladékhőjük miatt optimalizálták terhelésadagolókban való használatra, természetesen az IE3 / IE4 motorokhoz és az egyenáramú kapcsoláshoz is. A világméretű jóváhagyások (pl. IEC és UL / CSA), valamint a robbanásveszélyes alkalmazásokban való alkalmazás (ATEX vagy IEC Ex) magától értetődő.
Készülékváltozatok állnak rendelkezésre motorvédelemhez (túlterhelés-relé funkcióval is), rendszervédelemhez, indító kombinációk rövidzárlat elleni védelméhez, transzformátorvédelemhez, fő- és VÉSZLEÁLLÍTÓ kapcsolóként, valamint informatikai hálózatokban való használatra. Rendelhetők csavaros vagy rugós csatlakozókkal a gyors, karbantartásmentes és rezgésbiztos csatlakoztatáshoz, és opcionálisan beépített segédkapcsolóval.
A tartozékok átfogó választéka, mint például segédkapcsolók, segédkioldók, jelzőkapcsolók stb., Minden méretre szabványosított. Különféle energiabeviteli lehetőségek, például a hozzájuk tartozó SIRIUS 3RV29 adagolórendszer használata jelentősen csökkenti a főáramkör vezetékeit.
A 3RV2 megszakítók felváltják a bevált 3RV1 sorozatot.
Egyszerű, hatékony, mindig naprakész-a SIRIUS moduláris rendszer.
