Siemens 3RV2011-1JA10 Teljesítménykapcsoló 1 db 3 záró Beállítási tartomány (áram): 7 - 10 A Kapcsolási feszültség (max. vásárlása

Egy fekete és szürke Siemens teljesítménymegszakító, forgókapcsolóval az elején, amelyet áramkörök vezérlésére használnak.

Hasonló kivitel

Egy kapcsolószekrény látható kábelekkel, áramkörökkel és vezérlőelemekkel egy vízcseppekkel borított üvegfelület mellett áll.

'Beépíthető tartozékok' diagram mutatja az elektromos alkatrészeket és azok kapcsolódását: segédkapcsoló, jelzőérintkező, leválasztó. A számozott részek szemléltetik a kompatibilitást és felhasználási területeket.

Háromfázisú mágneskapcsoló kapcsolási rajza biztosítékkal bal felül. Feliratok: 1/L1, 3/L2, 5/L3 a bemeneteknél; 2/T1, 4/T2, 6/T3 a kimeneteteknél.

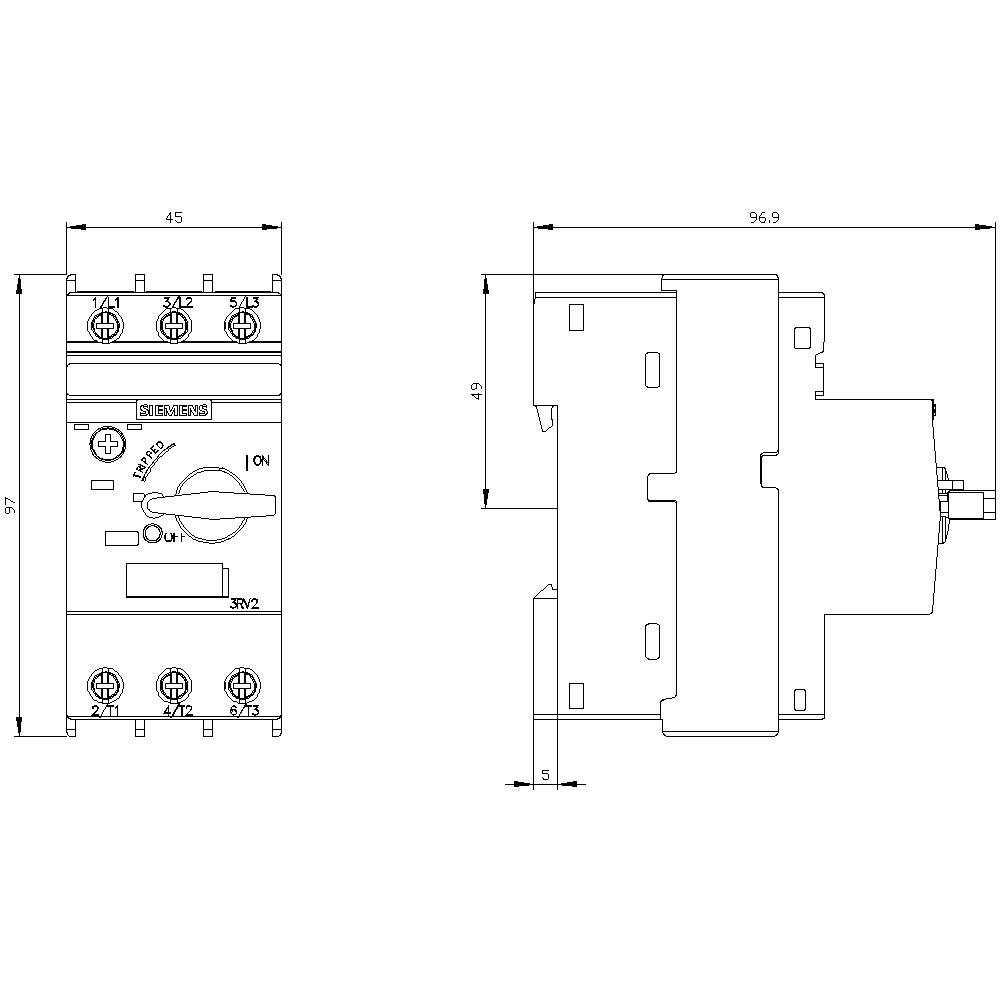

Egy elektromos kapcsoló rajzai elölnézeti és oldalnézeti nézetben, pontos méretekkel milliméterben megadva, műszaki specifikációhoz.

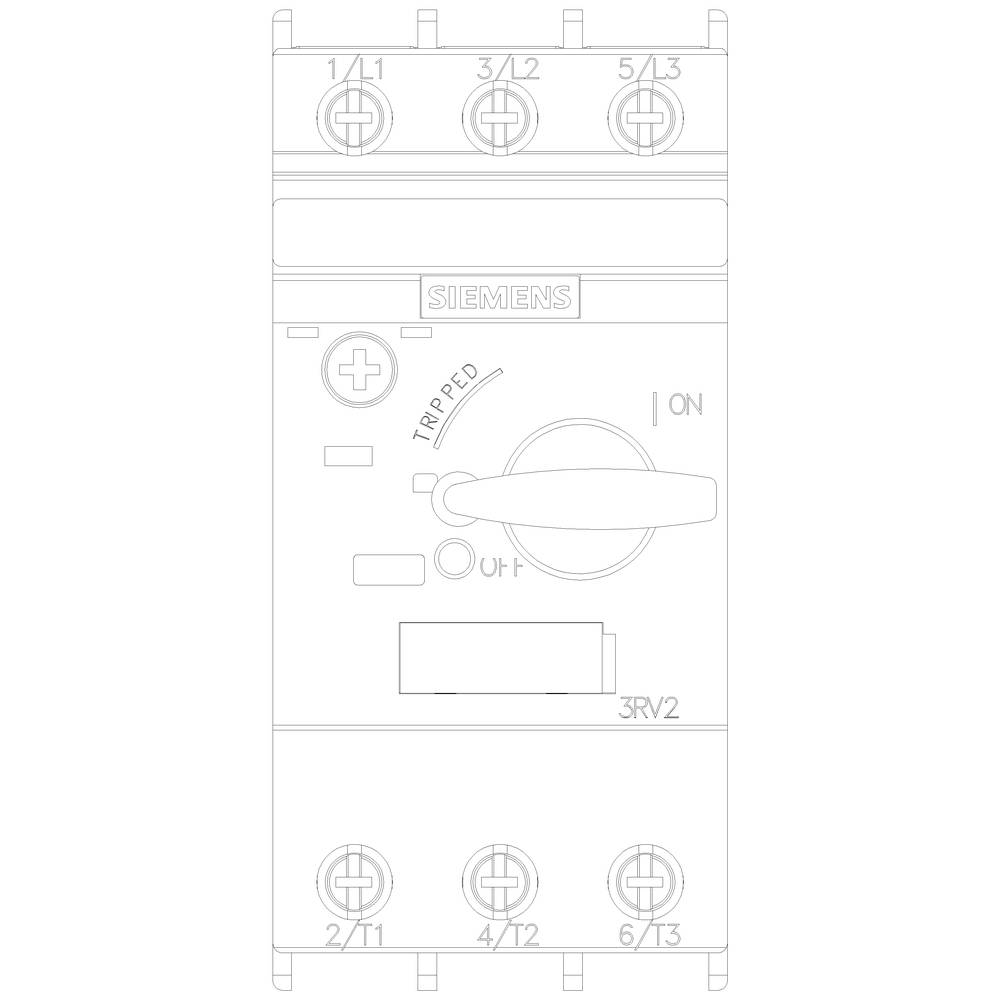

Siemens megszakító, elölnézet, mutatja a kapcsolót Be/Ki felirattal és kioldott állapotjelzéssel, csatlakozó kapcsok felül és alul

1/6

Hasonló kivitel

Termék típus

Teljesítménykapcsoló

Áram beállítási tartomány (max.)

10 A

Érintkező típus

3 záró

Csatlakozó

Csavaros csatlakozó

Csomagolás

darab

Adatlap (PDF)

Szállítás: 10. 13. K.

24 db

Szám

Összesen (29 913 Ft / Darab)

29 913 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Kivitel: motorvédelemhez
A szál végrehajtása: M3
Súly: 349 g
Mechanikai élettartam: 100000
Elektromos élettartam: 100000
Szigetelési feszültség: 690 V
Teljesítmény veszteség: 7 W
Frekvencia: 50/60 Hz

Csomagolás: darab

Termék típus: Teljesítménykapcsoló

Gyártói szám: 3RV2011-1JA10

Beépítési méret: S00

Beállítási tartomány, áram (min.): 7 A

Áram beállítási tartomány (max.): 10 A

Beállítási tartomány (áram): 7 - 10 A

Érintkező típus: 3 záró

Pólusszám: 3 pólusú

Kapcsolási feszültség (max.): 690 V/AC

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Alkalmas márka: Siemens

Szerelés: Kalapsín

Hőmérséklet (min.): -20 °C

Hőmérséklet (max.): +60 °C

Jellemzők: Segédérintkezővel

Csatlakozó: Csavaros csatlakozó

: IP20

Mélység: 97 mm

Szélesség: 45 mm

Magasság: 97 mm

Méret: (H x Sz x Ma) 150 cm x 45 mm x 97 mm

Tartalom: 1 db

RoHS konform: Igen

Hossz: 150 cm

: 45

: 97 mm

: 97 mm

: 4 kW

: FALSE

: 10 A

: FALSE

: 3

: IP20

: TRUE

: Screw connection

: Turn button

: Magnetic

: 2.2 kW

: 100 kA

: TRUE

: Built-in device fixed built-in technique

UKCA: Igen

Változatok(Az adatok ÁFA- és szállítási költség nélkül értendők)

Áram beállítási tartomány (max.)

Csomagolás

Beállítási tartomány, áram (min.)

Siemens 3RV1011-0JA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.7 - 1 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm darab

Rendelési szám:1702444

1 A

darab

0.7 A

Siemens 3RV1011-0AA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.11 - 0.16 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm darab

Rendelési szám:1745448

0.16 A

darab

0.11 A

Siemens 3RV1011-0AA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.11 - 0.16 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm

Rendelési szám:1745449

0.16 A

0.11 A

Siemens 3RV1011-0BA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.14 - 0.2 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm darab

Rendelési szám:1745450

0.2 A

darab

0.14 A

Siemens 3RV1011-0BA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.14 - 0.2 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm

Rendelési szám:1745452

0.2 A

0.14 A

Siemens 3RV1011-0CA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.18 - 0.25 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm darab

Rendelési szám:1745453

0.25 A

darab

0.18 A

Siemens 3RV1011-0DA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.22 - 0.32 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm darab

Rendelési szám:1745454

0.32 A

darab

0.22 A

Siemens 3RV1011-0EA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.28 - 0.4 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm darab

Rendelési szám:1745455

0.4 A

darab

0.28 A

Siemens 3RV1011-0FA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.35 - 0.5 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm önálló

Rendelési szám:1745456

0.5 A

önálló

0.35 A

Siemens 3RV1011-0GA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.45 - 0.63 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm darab

Rendelési szám:1745457

0.63 A

darab

0.45 A

Dokumentumok és letöltések

Adatlap

Adatlap 1431133 Siemens 3RV2011-1JA10 Teljesítménykapcsoló 1 db 3 záró Beállítási tartomány (áram): 7 - 10 A Kapcsolási feszültség (max.

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1431133 Siemens 3RV2011-1JA10 Teljesítménykapcsoló 1 db 3 záró Beállítási tartomány (áram): 7 - 10 A Kapcsolási feszültség (max.

Leírás

S00 méretű motorvédő megszakító, 10 A-es OSZTÁLYÚ kioldó 7...10 A N kioldó 130 A csavaros csatlakozású szabványos kapcsolási teljesítményű SIRIUS 3RV2 motorvédő megszakító a biztonságos leállításhoz rövidzárlat esetén, a terhelés és a rendszer túlterhelés elleni védelméhez, valamint a rendszer biztonságos leválasztásához a hálózatról.
A kompakt és klímaálló kismegszakítók alacsony hőtermelésüknek köszönhetően terhelésleágazásokban, és természetesen IE3/IE4 motorokban való használatra optimalizáltak. A világméretű jóváhagyások (pl. IEC és UL/CSA) és a potenciálisan robbanásveszélyes légkörben való alkalmazások (ATEX vagy IEC Ex) magától értetődőek.
Készülékváltozatok kaphatók motorvédelemre (túlterhelésrelé funkcióval is), rendszervédelemre, indítókombinációk rövidzárlatvédelmére, transzformátorvédelemre, fő- és vészleállító kapcsolóként, valamint IT hálózatokban való használatra. Kaphatók csavaros vagy rugós csatlakozókkal a gyors, karbantartásmentes és rezgésmentes csatlakoztatás érdekében, és opcionálisan beépített segédkapcsolóval is.
A tartozékok átfogó választéka, mint például a segédkapcsolók, segédkioldók, jelzőkapcsolók stb., minden mérethez szabványosított. A különféle tápellátási lehetőségek, mint például a hozzájuk tartozó SIRIUS 3RV29 tápegységrendszer használata jelentősen csökkenti a főáramköri kábelezést.
A 3RV2 megszakítók a bevált 3RV1 sorozatot váltják fel.
Egyszerű, hatékony, mindig naprakész – a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
