Siemens 3RV2011-4AA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 10 - 16 A Kapcsolási feszültség (max.): 690 vásárlása

Egy fekete és szürke Siemens teljesítménymegszakító, forgókapcsolóval az elején, amelyet áramkörök vezérlésére használnak.

Hasonló kivitel

Egy vállalat bepillantása: Balra nyitott elektromos kapcsolószekrény kábelekkel és modulokkal, jobbra párás üvegablak elmosódott gépészeti háttérrel.

'Kapcsolókészülékek kiegészítő sémája: Oldalt elhelyezkedő, keresztirányú segédkapcsoló, feszültségesés-, jelző-, leválasztó kapcsoló, sorkapocs.'

Háromfázisú túlterhelés-védelmi kapcsoló kapcsolási rajza három kapcsolóval (1/L1, 3/L2, 5/L3) és kimenetekkel (2/T1, 4/T2, 6/T3).

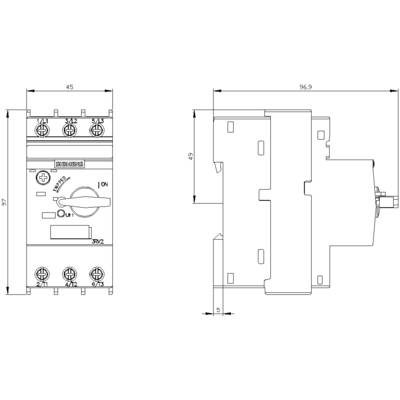

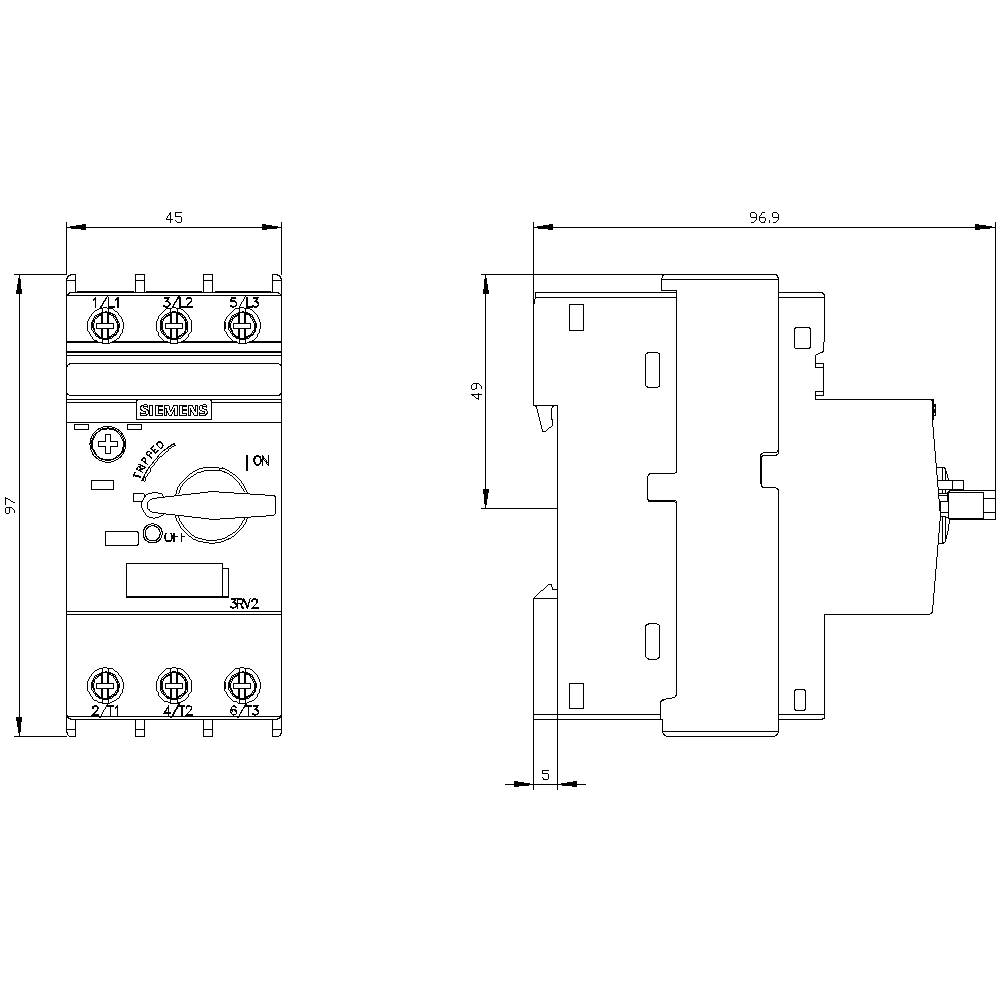

Műszaki rajz egy kapcsolóról oldalnézetben. Méret: szélesség 45 mm, magasság 97 mm, mélység 96,9 mm.

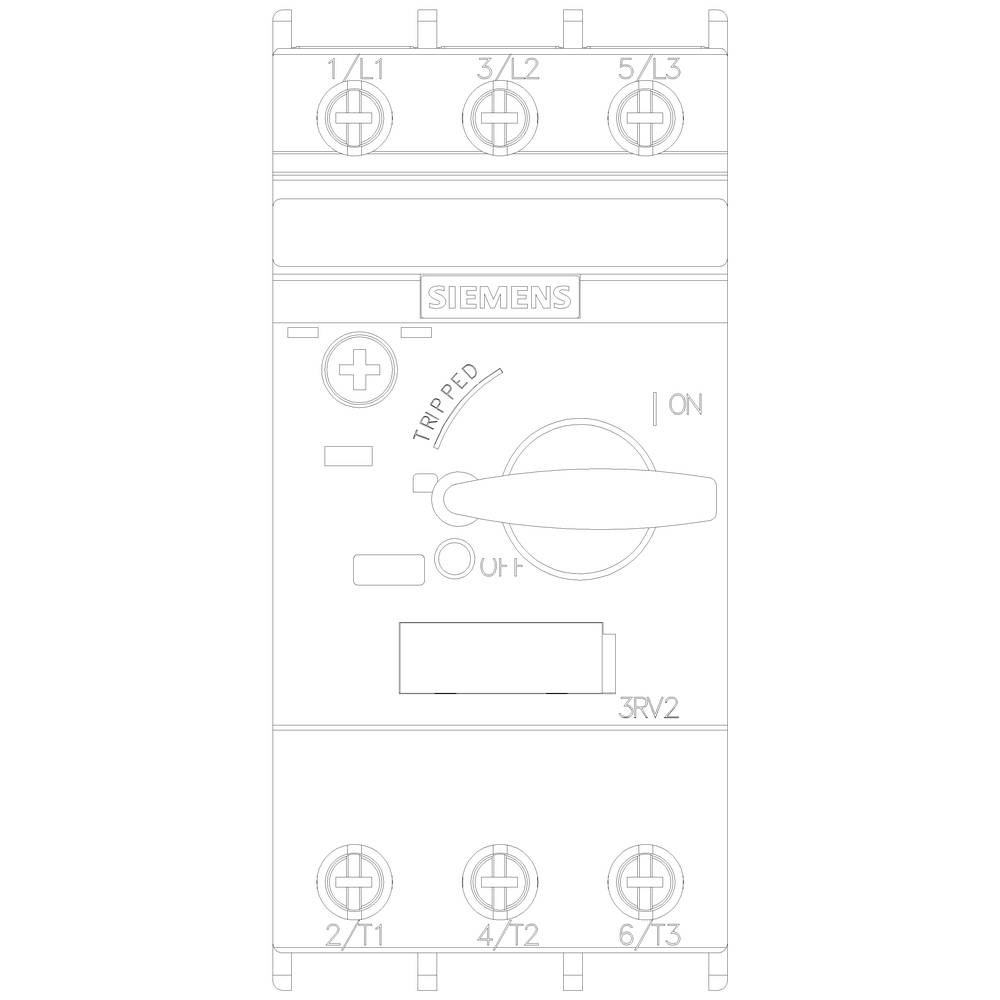

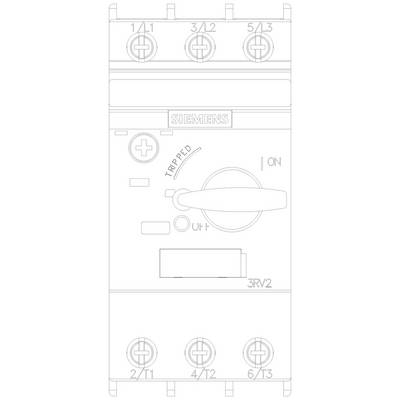

'Egy Siemens védőkapcsoló rajza "BE" kapcsolási pozícióban, megjelölt 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3 csatlakozásokkal.'

1/6

Hasonló kivitel

Termék típus

Teljesítménykapcsoló

Áram beállítási tartomány (max.)

16 A

Csatlakozó

Csavaros csatlakozó

Csomagolás

darab

Gyártói szám

3RV2011-4AA10

Adatlap (PDF)

Szállítás: 10. 6. K.

1 db

Szám

Összesen (29 913 Ft / Darab)

31 488,19 Ft

-5 %

29 913 Ft

ÁFA nélkül

Már csak 1 db érhető el

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Kivitel: motorvédelemhez
A szál végrehajtása: M3
Súly: 358 g
Mechanikai élettartam: 100000
Elektromos élettartam: 100000
Szigetelési feszültség: 690 V
Teljesítmény veszteség: 7 W
Frekvencia: 50/60 Hz

Csomagolás: darab

Termék típus: Teljesítménykapcsoló

Gyártói szám: 3RV2011-4AA10

Beépítési méret: S00

Beállítási tartomány, áram (min.): 10 A

Áram beállítási tartomány (max.): 16 A

Beállítási tartomány (áram): 10 - 16 A

Pólusszám: 3 pólusú

Kapcsolási feszültség (max.): 690 V/AC

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Alkalmas márka: Siemens

Szerelés: Kalapsín

Hőmérséklet (min.): -20 °C

Hőmérséklet (max.): +60 °C

Jellemzők: Segédérintkezővel

Csatlakozó: Csavaros csatlakozó

: IP20

Mélység: 97 mm

Szélesség: 45 mm

Magasság: 97 mm

Méret: (Sz x Ma x Mé) 45 x 97 x 97 mm

Tartalom: 1 db

RoHS konform: Igen

Súly: 0.36

: 45

: 97 mm

: 97 mm

: 7.5 kW

: FALSE

: 16 A

: FALSE

: 3

: 690-690 V

: 10-16 A

: IP20

: TRUE

: Screw connection

: Turn button

: Magnetic

: 4 kW

: 55 kA

: TRUE

: Built-in device fixed built-in technique

UKCA: Igen

Változatok(Az adatok ÁFA- és szállítási költség nélkül értendők)

Áram beállítási tartomány (max.)

Csomagolás

Beállítási tartomány, áram (min.)

Siemens 3RV1011-0JA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.7 - 1 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm darab

Rendelési szám:1702444

1 A

darab

0.7 A

Siemens 3RV1011-0AA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.11 - 0.16 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm darab

Rendelési szám:1745448

0.16 A

darab

0.11 A

Siemens 3RV1011-0AA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.11 - 0.16 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm

Rendelési szám:1745449

0.16 A

0.11 A

Siemens 3RV1011-0BA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.14 - 0.2 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm darab

Rendelési szám:1745450

0.2 A

darab

0.14 A

Siemens 3RV1011-0BA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.14 - 0.2 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm

Rendelési szám:1745452

0.2 A

0.14 A

Siemens 3RV1011-0CA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.18 - 0.25 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm darab

Rendelési szám:1745453

0.25 A

darab

0.18 A

Siemens 3RV1011-0DA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.22 - 0.32 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm darab

Rendelési szám:1745454

0.32 A

darab

0.22 A

Siemens 3RV1011-0EA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.28 - 0.4 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm darab

Rendelési szám:1745455

0.4 A

darab

0.28 A

Siemens 3RV1011-0FA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.35 - 0.5 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm önálló

Rendelési szám:1745456

0.5 A

önálló

0.35 A

Siemens 3RV1011-0GA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.45 - 0.63 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm darab

Rendelési szám:1745457

0.63 A

darab

0.45 A

Dokumentumok és letöltések

Adatlap

Adatlap 1430992 Siemens 3RV2011-4AA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 10 - 16 A Kapcsolási feszültség (max.): 690

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1430992 Siemens 3RV2011-4AA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 10 - 16 A Kapcsolási feszültség (max.): 690

Leírás

S00-as méretű megszakító motorvédelemhez, 10. OSZTÁLY A-kioldó 10 ... 16 A N-kioldó 208 A csavaros kapocs Szabványos kapcsolási kapacitás SIRIUS 3RV2 megszakító a motorvédelemhez a biztonságos leválasztáshoz rövidzárlat és terhelésvédelem esetén és a rendszer a túlterhelés ellen, valamint a rendszer biztonságos leválasztása a hálózattól.
A kompakt és éghajlatbiztos megszakítókat alacsony hulladékhőjük miatt optimalizálták terhelésadagolókban való használatra, természetesen az IE3 / IE4 motorokhoz és az egyenáramú kapcsoláshoz is. A világméretű jóváhagyások (pl. IEC és UL / CSA), valamint a robbanásveszélyes alkalmazásokban való alkalmazás (ATEX vagy IEC Ex) magától értetődő.
Készülékváltozatok állnak rendelkezésre motorvédelemhez (túlterhelés-relé funkcióval is), rendszervédelemhez, indító kombinációk rövidzárlat elleni védelméhez, transzformátorvédelemhez, fő- és VÉSZLEÁLLÍTÓ kapcsolóként, valamint informatikai hálózatokban való használatra. Rendelhetők csavaros vagy rugós csatlakozókkal a gyors, karbantartásmentes és rezgésbiztos csatlakoztatáshoz, és opcionálisan beépített segédkapcsolóval.
A tartozékok átfogó választéka, mint például segédkapcsolók, segédkioldók, jelzőkapcsolók stb., Minden méretre szabványosított. Különféle energiabeviteli lehetőségek, például a hozzájuk tartozó SIRIUS 3RV29 adagolórendszer használata jelentősen csökkenti a főáramkör vezetékeit.
A 3RV2 megszakítók felváltják a bevált 3RV1 sorozatot.
Egyszerű, hatékony, mindig naprakész-a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
