Siemens 3RV2021-1JA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 7 - 10 A Kapcsolási feszültség (max.): 690 vásárlása

Siemens-logós kapcsoló, öt csavarcsatlakozással felül, három alul. Nagy fekete forgógomb középen be-/kikapcsoló jelölésekkel.

Hasonló kivitel

Egy nyitott elektromos kapcsolószekrény áll egy ablak mellett, amelyet esőcseppek borítanak. A háttérben egy elmosódott ipari gép látható.

'Teljesítménymegszakítók tartozékainak diagramja 1-8 számozással. Bemutatja az elektromos vezérlés tartozékainak pozícióit és típusait.'

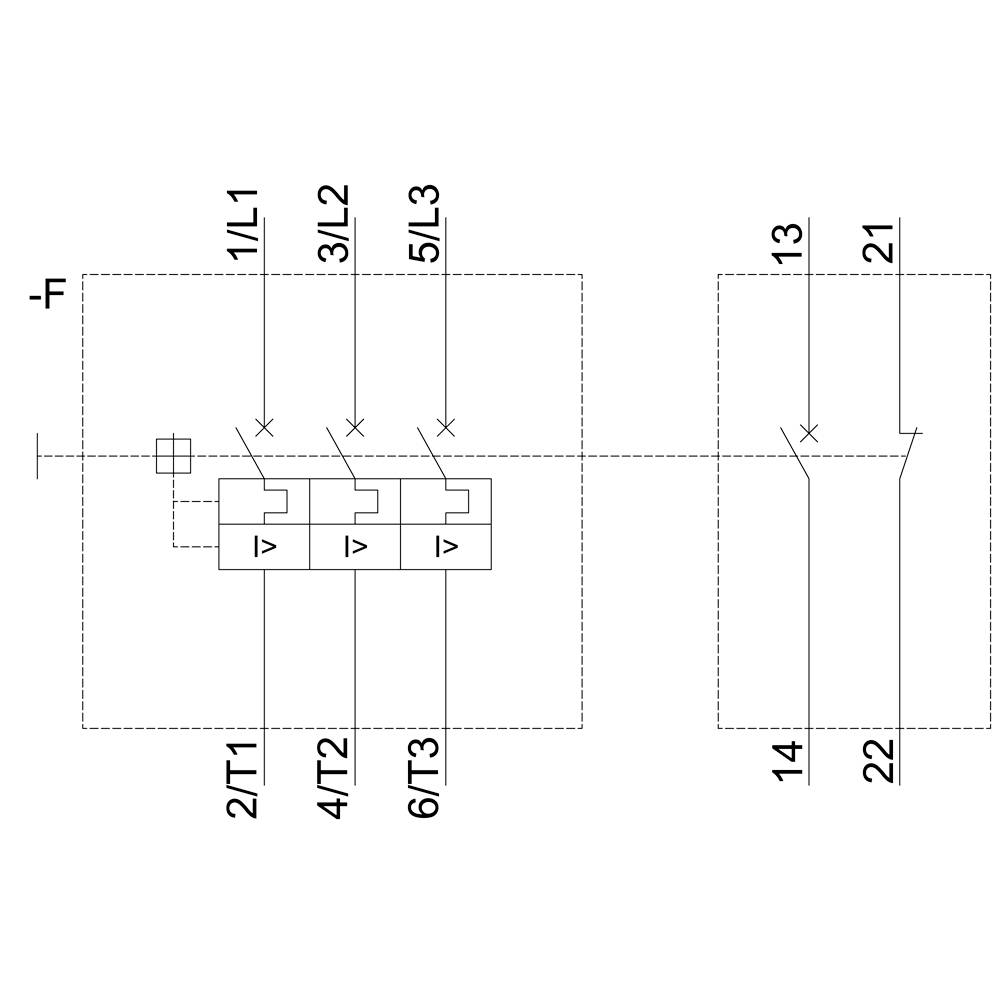

A diagram egy elektromos kapcsolási rajzot mutat három biztosítékkal, amelyek jelölve vannak 1/L1, 3/L2, 5/L3 formában, valamint vezetékekkel egy kapcsolóhoz (13, 14 és 21, 22).

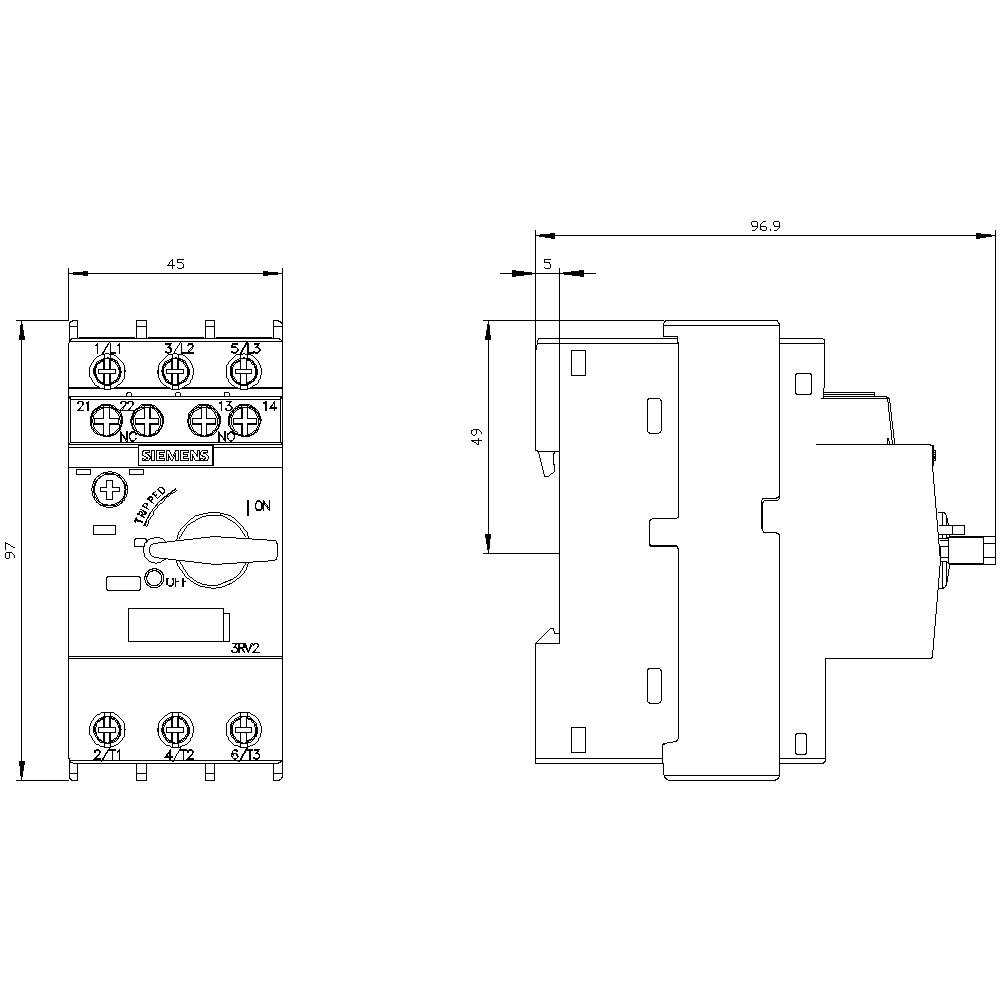

Villamos védőkapcsoló műszaki rajza elölnézeti és oldalnézeti ábrázolással, méretezés milliméterben. Főkapcsoló 'BE' állásban.

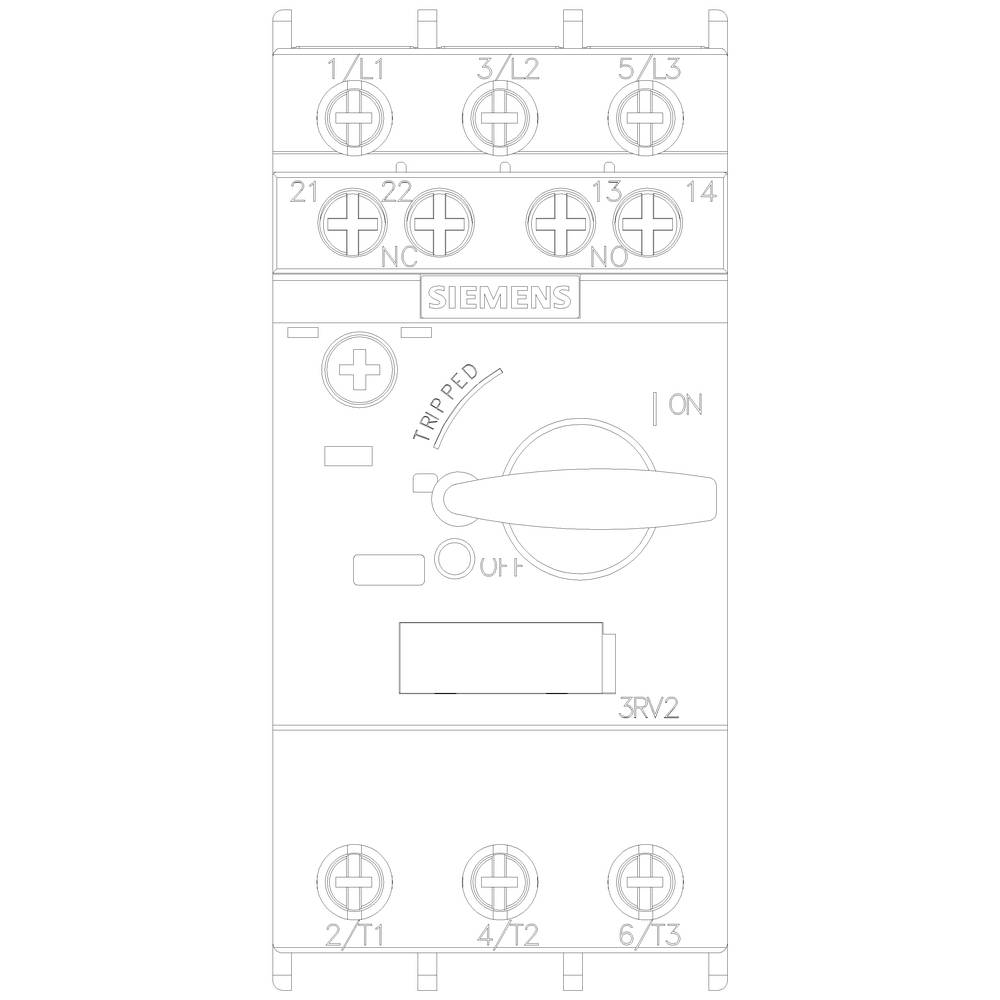

Egy Siemens-féle áramvédő kapcsoló több kapcsolóval és csatlakozóval, amelyen a 'KIOLDVA', 'BE' jelzések és egy beállítási skála látható.

1/6

Hasonló kivitel

Termék típus

Teljesítménykapcsoló

Áram beállítási tartomány (max.)

10 A

Csatlakozó

Csavaros csatlakozó

Gyártói szám

3RV2021-1JA15

Beépítési méret

Adatlap (PDF)

Szállítás: 10. 13. K.

2 db

Szám

Összesen (32 276 Ft / Darab)

32 276 Ft

ÁFA nélkül

Már csak 2 db érhető el

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Termék típus: Teljesítménykapcsoló

Gyártói szám: 3RV2021-1JA15

Beépítési méret: S0

Beállítási tartomány, áram (min.): 7 A

Áram beállítási tartomány (max.): 10 A

Beállítási tartomány (áram): 7 - 10 A

Pólusszám: 3 pólusú

Kapcsolási feszültség (max.): 690 V/AC

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Alkalmas márka: Siemens

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Hőmérséklet (min.): -20 °C

Hőmérséklet (max.): +60 °C

Jellemzők: Segédérintkezővel

Csatlakozó: Csavaros csatlakozó

: IP20

Mélység: 97 mm

Szélesség: 45 mm

Magasság: 97 mm

Méret: (Sz x Ma x Mé) 45 x 97 x 97 mm

Tartalom: 1 db

RoHS konform: Igen

: 45

: 97 mm

: 97 mm

: 4 kW

: TRUE

: 10 A

: FALSE

: 3

: 690-690 V

: 7-10 A

: IP20

: TRUE

: Screw connection

: Turn button

: Magnetic

: 2.2 kW

: 100 kA

: TRUE

: Built-in device fixed built-in technique

UKCA: Igen

Változatok(Az adatok ÁFA- és szállítási költség nélkül értendők)

Áram beállítási tartomány (max.)

Termék típus

Beállítási tartomány, áram (min.)

Siemens 3RV2021-0GA25 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.45 - 0.63 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 119 x 97 mm darab

Rendelési szám:1702216

0.63 A

Teljesítménykapcsoló

0.45 A

Siemens 3RV2021-0JA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.7 - 1 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 97 x 97 mm

Rendelési szám:1702217

1 A

Teljesítménykapcsoló

0.7 A

Siemens 3RV2021-0JA25 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.7 - 1 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 119 x 97 mm darab

Rendelési szám:1702272

1 A

Teljesítménykapcsoló

0.7 A

Siemens 3RV2021-0GA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.45 - 0.63 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 97 x 97 mm darab

Rendelési szám:1741961

0.63 A

Teljesítménykapcsoló

0.45 A

Siemens 3RV2021-0GA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.45 - 0.63 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 97 x 97 mm darab

Rendelési szám:1741962

0.63 A

Teljesítménykapcsoló

0.45 A

Siemens 3RV2021-0GA20 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.45 - 0.63 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 119 x 97 mm darab

Rendelési szám:1741963

0.63 A

Teljesítménykapcsoló

0.45 A

Siemens 3RV2021-0HA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.55 - 0.8 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 97 x 97 mm

Rendelési szám:1741964

0.8 A

Teljesítménykapcsoló

0.55 A

Siemens 3RV2021-0HA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.55 - 0.8 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 97 x 97 mm

Rendelési szám:1741965

0.8 A

Teljesítménykapcsoló

0.55 A

Siemens 3RV2021-0HA20 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.55 - 0.8 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 119 x 97 mm darab

Rendelési szám:1741966

0.8 A

Teljesítménykapcsoló

0.55 A

Siemens 3RV2021-0HA25 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.55 - 0.8 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 119 x 97 mm darab

Rendelési szám:1741982

0.8 A

Teljesítménykapcsoló

0.55 A

Dokumentumok és letöltések

Adatlap

Adatlap 1699146 Siemens 3RV2021-1JA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 7 - 10 A Kapcsolási feszültség (max.): 690

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1699146 Siemens 3RV2021-1JA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 7 - 10 A Kapcsolási feszültség (max.): 690

Leírás

Motorvédelemmel ellátott S0 megszakító méret, CLASS 10 A 7 ... 10 A felszabadulás N-felszabadítás 130 A Csavaros csatlakozó szabványos kapcsolási teljesítmény 1S + 1NC keresztirányú segédkapcsolóval SIRIUS 3RV2 megszakító a motorvédelemhez a rövidzárlat és a fogyasztóvédelem és a túlterhelés elleni rendszer biztonságos leválasztása érdekében, valamint a rendszer biztonságos elválasztására a hálózattól. A kompakt és klímaberendezésű megszakítók optimálisak az alacsony terhelés miatt a terhelés-adagolókban, természetesen az IE3 / IE4 motoroknál is, valamint egyenáram váltására. A globális jóváhagyások (pl. IEC és UL / CSA) és a potenciálisan robbanásveszélyes alkalmazások (ATEX vagy IEC Ex) iránti kérelmek természetesen magától értetődőek. Rendelkezésre állnak a motorvédelem (a túlterhelés-relé funkcióval), a rendszer védelme, az indítókombinációk rövidzárlat elleni védelme, a transzformátorvédelem, a fő- és vészleállás-kapcsolók, valamint az informatikai hálózatokban történő használatra. Csavaros vagy rugós csatlakozással kaphatók gyors, karbantartást nem igénylő és rezgésálló csatlakozáshoz, és opcionálisan beépített segédkapcsolóval. Az átfogó tartozékok, mint például segédérintkezők, segédkioldók, jelzőkapcsolók stb. Minden mérethez megegyeznek. Különböző energiaellátási lehetőségek használata, például a megfelelő SIRIUS 3RV29 befogási rendszer jelentősen csökkenti a főáramkör vezetékét. A 3RV2 megszakítók helyettesitik a bevált 3RV1 sorozatát. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.
