Siemens 3RV2021-1KA20 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 9 - 12.5 A Kapcsolási feszültség (max.): 69 vásárlása

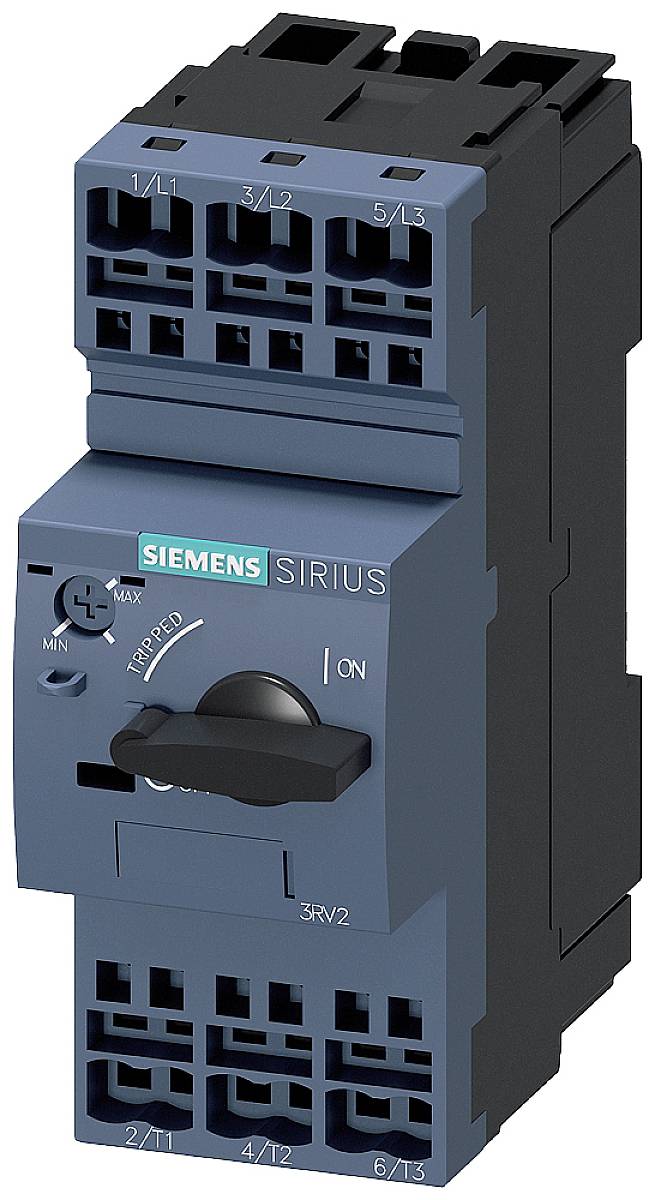

Egy kék Siemens Sirius motorvédő kapcsoló billenőkapcsolóval, 'LEOLDOTT' és 'BE' jelzéssel, ipari alkalmazásokhoz tervezve.

Hasonló kivitel

Egy nyitott elosztószekrény bonyolult kábelezést és elektromos komponenseket mutat. Jobbra eső esik egy kék jármű ablakára.

'3RV29' tartozékok áttekintése olyan komponenseket mutat, mint a segédkapcsolók, feszültség- és jelzőérintkezők, valamint leválasztó válaszfalak megszakítókhoz.

Háromfázisú áramköri védőkapcsoló kapcsolási rajza, felső sorban a fáziscsatlakozókkal: 1/L1, 3/L2, 5/L3, alsó sorban a terhelési csatlakozókkal: 2/T1, 4/T2, 6/T3.

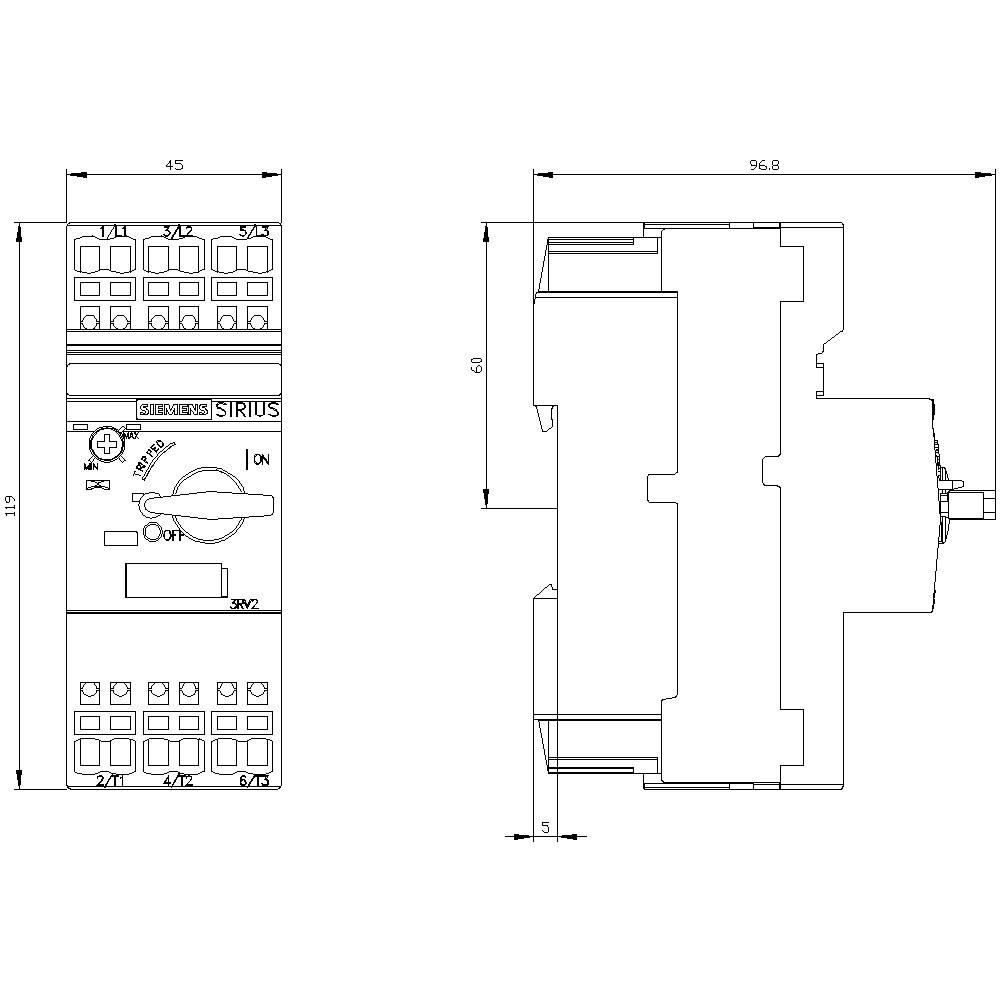

Villamos kapcsoló műszaki rajza méretekkel. Elölnézet és oldalnézet, amely bemutatja a készülék részleteit és méreteit.

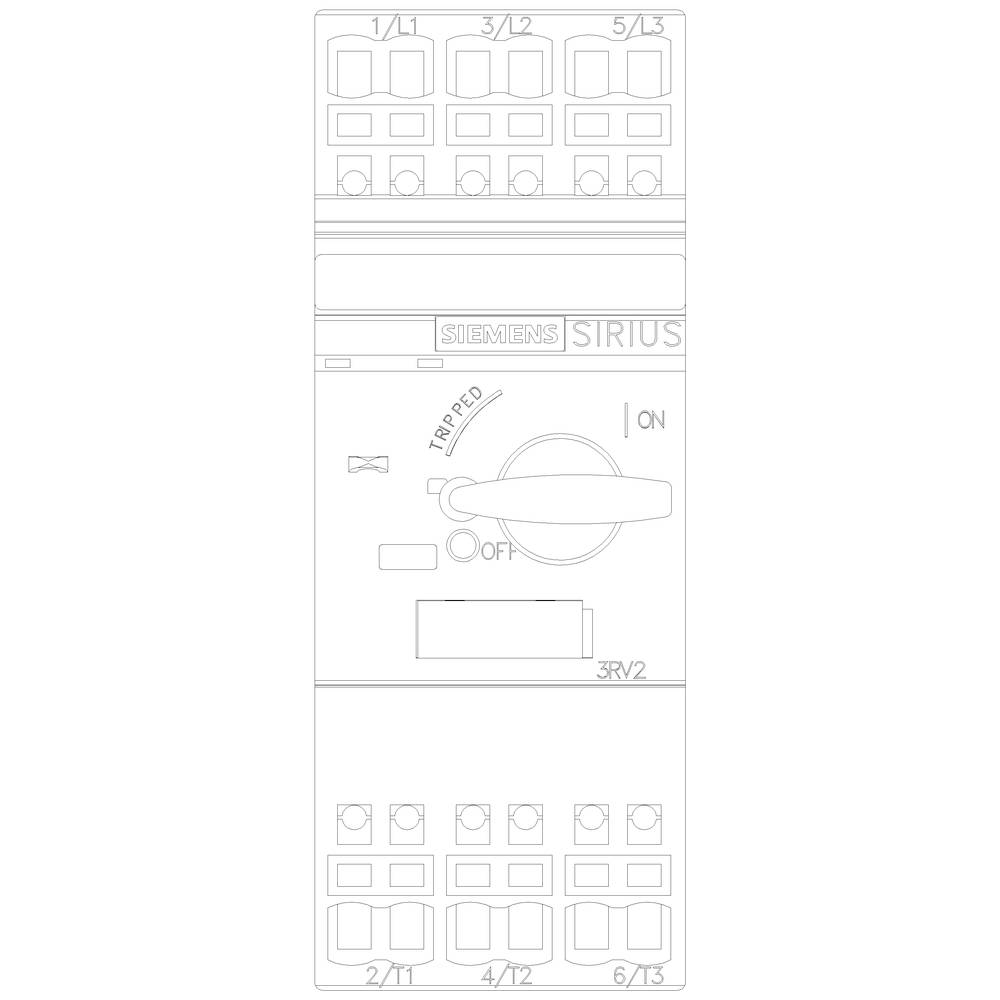

'Siemens SIRIUS kapcsolókészülék felirattal: L1, L2, L3 felül; T1, T2, T3 alul. Forgókapcsoló OFF pozícióban. Kijelzés: LEOLDVA.'

1/6

Hasonló kivitel

Termék típus

Teljesítménykapcsoló

Áram beállítási tartomány (max.)

12.5 A

Csatlakozó

Húzórugós csatlakozó

Csomagolás

darab

Gyártói szám

3RV2021-1KA20

Adatlap (PDF)

Szállítás: 11. 5. Cs.

Szám

Összesen (39 362 Ft / Darab)

39 362 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Csomagolás: darab

Termék típus: Teljesítménykapcsoló

Gyártói szám: 3RV2021-1KA20

Beépítési méret: S0

Beállítási tartomány, áram (min.): 9 A

Áram beállítási tartomány (max.): 12.5 A

Beállítási tartomány (áram): 9 - 12.5 A

Pólusszám: 3 pólusú

Kapcsolási feszültség (max.): 690 V/AC

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Alkalmas márka: Siemens

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Hőmérséklet (min.): -20 °C

Hőmérséklet (max.): +60 °C

Jellemzők: Segédérintkezővel

Csatlakozó: Húzórugós csatlakozó

: IP20

Mélység: 97 mm

Szélesség: 45 mm

Magasság: 119 mm

Méret: (Sz x Ma x Mé) 45 x 119 x 97 mm

Tartalom: 1 db

RoHS konform: Igen

: 45

: 119 mm

: 97 mm

: 5.5 kW

: FALSE

: 12.5 A

: FALSE

: 3

: 690-690 V

: 9-12.5 A

: IP20

: TRUE

: Spring clamp connection

: Turn button

: Magnetic

: 3 kW

: 100 kA

: TRUE

: Built-in device fixed built-in technique

UKCA: Igen

Változatok(Az adatok ÁFA- és szállítási költség nélkül értendők)

Áram beállítási tartomány (max.)

Termék típus

Beállítási tartomány, áram (min.)

Siemens 3RV2021-0GA25 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.45 - 0.63 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 119 x 97 mm darab

Rendelési szám:1702216

0.63 A

Teljesítménykapcsoló

0.45 A

Siemens 3RV2021-0JA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.7 - 1 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 97 x 97 mm

Rendelési szám:1702217

1 A

Teljesítménykapcsoló

0.7 A

Siemens 3RV2021-0JA25 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.7 - 1 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 119 x 97 mm darab

Rendelési szám:1702272

1 A

Teljesítménykapcsoló

0.7 A

Siemens 3RV2021-0GA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.45 - 0.63 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 97 x 97 mm darab

Rendelési szám:1741961

0.63 A

Teljesítménykapcsoló

0.45 A

Siemens 3RV2021-0GA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.45 - 0.63 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 97 x 97 mm darab

Rendelési szám:1741962

0.63 A

Teljesítménykapcsoló

0.45 A

Siemens 3RV2021-0GA20 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.45 - 0.63 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 119 x 97 mm darab

Rendelési szám:1741963

0.63 A

Teljesítménykapcsoló

0.45 A

Siemens 3RV2021-0HA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.55 - 0.8 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 97 x 97 mm

Rendelési szám:1741964

0.8 A

Teljesítménykapcsoló

0.55 A

Siemens 3RV2021-0HA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.55 - 0.8 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 97 x 97 mm

Rendelési szám:1741965

0.8 A

Teljesítménykapcsoló

0.55 A

Siemens 3RV2021-0HA20 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.55 - 0.8 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 119 x 97 mm darab

Rendelési szám:1741966

0.8 A

Teljesítménykapcsoló

0.55 A

Siemens 3RV2021-0HA25 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.55 - 0.8 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 119 x 97 mm darab

Rendelési szám:1741982

0.8 A

Teljesítménykapcsoló

0.55 A

Dokumentumok és letöltések

Adatlap

Adatlap 1745983 Siemens 3RV2021-1KA20 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 9 - 12.5 A Kapcsolási feszültség (max.): 69

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1745983 Siemens 3RV2021-1KA20 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 9 - 12.5 A Kapcsolási feszültség (max.): 69

Leírás

Motorvédelemmel ellátott S0 megszakító méret, CLASS 10 A 9 ... 12,5 A-os váltóáramú csatlakozó 163 A rugós csatlakozással Szabványos kapcsolási teljesítmény SIRIUS 3RV2 megszakító a motorvédelem számára a rövidzárlat, a fogyasztók és a túlterhelés elleni védelem érdekében, valamint a biztonságos leválasztás érdekében a rendszer a hálózatból. A kompakt és klímaberendezésű megszakítók optimálisak az alacsony terhelés miatt a terhelés-adagolókban, természetesen az IE3 / IE4 motoroknál is, valamint egyenáram váltására. A globális jóváhagyások (pl. IEC és UL / CSA) és a potenciálisan robbanásveszélyes alkalmazások (ATEX vagy IEC Ex) iránti kérelmek természetesen magától értetődőek. Rendelkezésre állnak a motorvédelem (a túlterhelés-relé funkcióval), a rendszer védelme, az indítókombinációk rövidzárlat elleni védelme, a transzformátorvédelem, a fő- és vészleállás-kapcsolók, valamint az informatikai hálózatokban történő használatra. Csavaros vagy rugós csatlakozással kaphatók gyors, karbantartást nem igénylő és rezgésálló csatlakozáshoz, és opcionálisan beépített segédkapcsolóval. Az átfogó tartozékok, mint például segédérintkezők, segédkioldók, jelzőkapcsolók stb. Minden mérethez megegyeznek. Különböző energiaellátási lehetőségek használata, például a megfelelő SIRIUS 3RV29 befogási rendszer jelentősen csökkenti a főáramkör vezetékét. A 3RV2 megszakítók helyettesitik a bevált 3RV1 sorozatát. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
