Siemens 3RV2021-4BA10 Teljesítménykapcsoló 1 db 3 záró Beállítási tartomány (áram): 13 - 20 A Kapcsolási feszültség (max vásárlása

Egy kék Siemens típusú terheléskapcsoló látható csatlakozókkal és forgó fogantyúval a be- és kikapcsoláshoz.

Hasonló kivitel

Egy gyár belső tere nedves ablakokkal, amelyek gépeket mutatnak. Az előtérben egy nyitott elosztószekrény, tele kábelekkel és elektromos áramkörökkel.

A diagram bemutatja a teljesítménymegszakítók szerelési tartozékait, 1-től 9-ig számozva. Tartalmaz keresztirányú segédkapcsolókat és sorkapcsokat.

Háromfázisú teljesítménymegszakító kapcsolási rajza. Bemutatja az L1, L2, L3 csatlakozását a T1, T2, T3 egységekhez kapcsolóérintkezőkön keresztül.

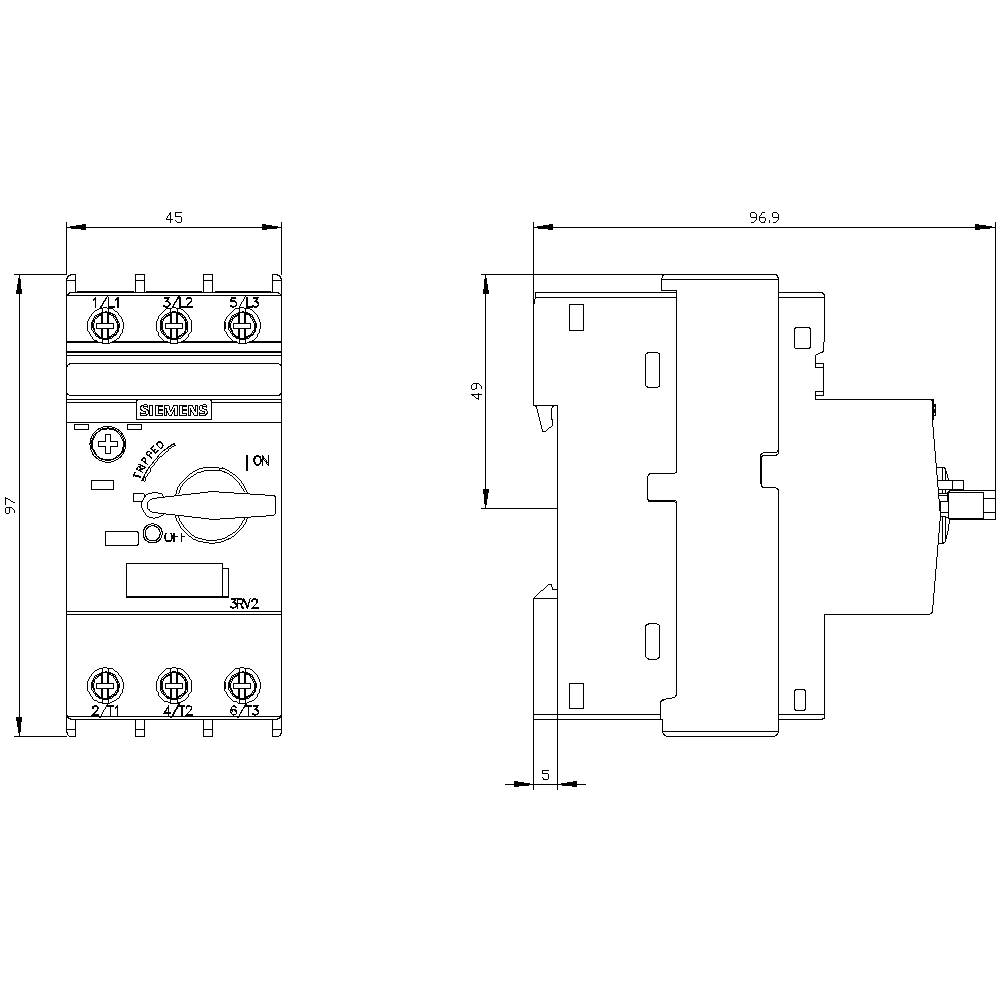

Elektromos kapcsoló műszaki rajza méretmegadásokkal. Elölnézet és oldalnézet részletes geometriai méreteket ábrázol.

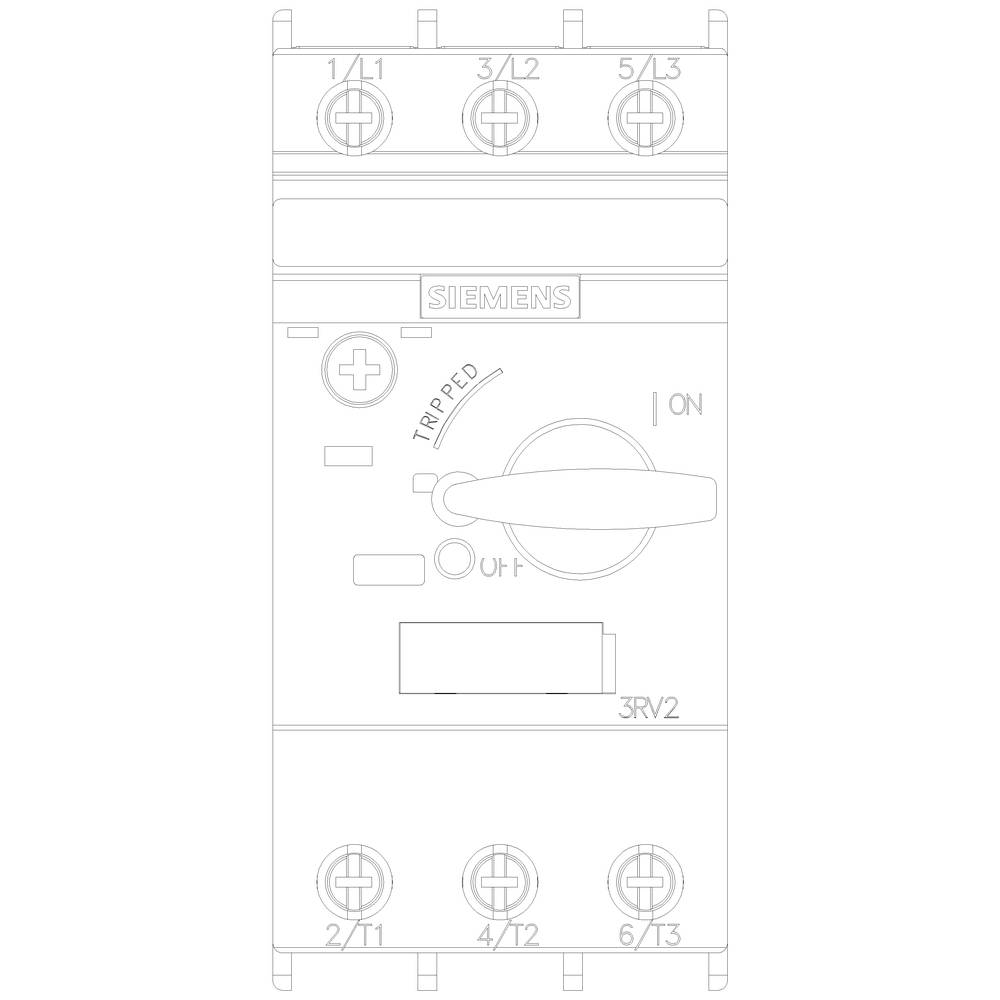

'Négy csatlakozási ponttal rendelkező védőkapcsoló, Siemens-logó és vezérlőkar elektromos áramkörök irányítására.'

1/6

Hasonló kivitel

Termék típus

Teljesítménykapcsoló

Áram beállítási tartomány (max.)

20 A

Érintkező típus

3 záró

Csatlakozó

Csavaros csatlakozó

Csomagolás

darab

Adatlap (PDF)

Hamarosan elérhető

Szám

Összesen (32 276 Ft / Darab)

35 425,2 Ft

-9 %

32 276 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Kivitel: motorvédelemhez
A menet végrehajtása: M4
Súly 360 g
Mechanikai élettartam: 100000
Elektromos élettartam: 100000
Szigetelési feszültség: 690 V
Teljesítmény veszteség: 8 W
Frekvencia: 50/60 Hz

Csomagolás: darab

Termék típus: Teljesítménykapcsoló

Gyártói szám: 3RV2021-4BA10

Beépítési méret: S0

Beállítási tartomány, áram (min.): 13 A

Áram beállítási tartomány (max.): 20 A

Beállítási tartomány (áram): 13 - 20 A

Érintkező típus: 3 záró

Pólusszám: 3 pólusú

Kapcsolási feszültség (max.): 690 V/AC

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Alkalmas márka: Siemens

Szerelés: Kalapsín

Hőmérséklet (min.): -20 °C

Hőmérséklet (max.): +60 °C

Jellemzők: Segédérintkezővel

Csatlakozó: Csavaros csatlakozó

: IP20

Mélység: 97 mm

Szélesség: 45 mm

Magasság: 97 mm

Méret: (Sz x Ma x Mé) 45 x 97 x 97 mm

Tartalom: 1 db

RoHS konform: Igen

: 45

: 97 mm

: 97 mm

: 7.5 kW

: FALSE

: 20 A

: FALSE

: 3

: IP20

: TRUE

: Screw connection

: Turn button

: Magnetic

: 5.5 kW

: 55 kA

: TRUE

: Built-in device fixed built-in technique

UKCA: Igen

Változatok(Az adatok ÁFA- és szállítási költség nélkül értendők)

Áram beállítási tartomány (max.)

Termék típus

Beállítási tartomány, áram (min.)

Siemens 3RV2021-0GA25 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.45 - 0.63 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 119 x 97 mm darab

Rendelési szám:1702216

0.63 A

Teljesítménykapcsoló

0.45 A

Siemens 3RV2021-0JA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.7 - 1 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 97 x 97 mm

Rendelési szám:1702217

1 A

Teljesítménykapcsoló

0.7 A

Siemens 3RV2021-0JA25 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.7 - 1 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 119 x 97 mm darab

Rendelési szám:1702272

1 A

Teljesítménykapcsoló

0.7 A

Siemens 3RV2021-0GA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.45 - 0.63 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 97 x 97 mm darab

Rendelési szám:1741961

0.63 A

Teljesítménykapcsoló

0.45 A

Siemens 3RV2021-0GA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.45 - 0.63 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 97 x 97 mm darab

Rendelési szám:1741962

0.63 A

Teljesítménykapcsoló

0.45 A

Siemens 3RV2021-0GA20 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.45 - 0.63 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 119 x 97 mm darab

Rendelési szám:1741963

0.63 A

Teljesítménykapcsoló

0.45 A

Siemens 3RV2021-0HA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.55 - 0.8 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 97 x 97 mm

Rendelési szám:1741964

0.8 A

Teljesítménykapcsoló

0.55 A

Siemens 3RV2021-0HA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.55 - 0.8 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 97 x 97 mm

Rendelési szám:1741965

0.8 A

Teljesítménykapcsoló

0.55 A

Siemens 3RV2021-0HA20 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.55 - 0.8 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 119 x 97 mm darab

Rendelési szám:1741966

0.8 A

Teljesítménykapcsoló

0.55 A

Siemens 3RV2021-0HA25 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.55 - 0.8 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 119 x 97 mm darab

Rendelési szám:1741982

0.8 A

Teljesítménykapcsoló

0.55 A

Dokumentumok és letöltések

Adatlap

Adatlap 1431019 Siemens 3RV2021-4BA10 Teljesítménykapcsoló 1 db 3 záró Beállítási tartomány (áram): 13 - 20 A Kapcsolási feszültség (max

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1431019 Siemens 3RV2021-4BA10 Teljesítménykapcsoló 1 db 3 záró Beállítási tartomány (áram): 13 - 20 A Kapcsolási feszültség (max

Leírás

S0 méretű motorvédő megszakító, 10-es osztályú A-kioldású 13...20 A N-kioldású 260 A Csavaros csatlakozás Standard megszakítóképességű SIRIUS 3RV2 motorvédő megszakító, biztonságos leválasztásra rövidzárlat esetén, a terhelések és a rendszer túlterhelés elleni védelmére, valamint a rendszer biztonságos leválasztására a hálózatról.
A kompakt és klímaálló kismegszakítók alacsony hőelvezetésüknek köszönhetően optimalizáltak a fogyasztói átvezetőkben való használatra, és természetesen IE3/IE4 motorokhoz is alkalmasak. A világméretű jóváhagyások (pl. IEC és UL/CSA) és a potenciálisan robbanásveszélyes légkörben való alkalmazás (ATEX vagy IEC Ex) adottak.
Készülékváltozatok kaphatók motorvédelemre (túlterhelésrelé funkcióval is), rendszervédelemre, indítókombinációk rövidzárlatvédelmére, transzformátorvédelemre, fő- és vészleállító kapcsolóként, valamint IT hálózatokban való használatra. Kaphatók csavaros vagy rugós csatlakozással a gyors, karbantartásmentes és rezgésálló csatlakoztatás érdekében, és opcionálisan beépített segédkapcsolóval is.
A tartozékok átfogó választéka, mint például a segédkapcsolók, segédkioldók, jelzőkapcsolók stb., minden mérethez szabványosított. A különféle energiaellátási lehetőségek, mint például a hozzájuk tartozó SIRIUS 3RV29 betápláló rendszer használata jelentősen csökkenti a főáramköri kábelezést.
A 3RV2 megszakítók a bevált 3RV1 sorozatot váltják fel.
Egyszerű, hatékony, mindig naprakész – a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
