Siemens 3RV2021-4DA10 Teljesítménykapcsoló 1 db 3 záró Beállítási tartomány (áram): 18 - 25 A Kapcsolási feszültség (max vásárlása

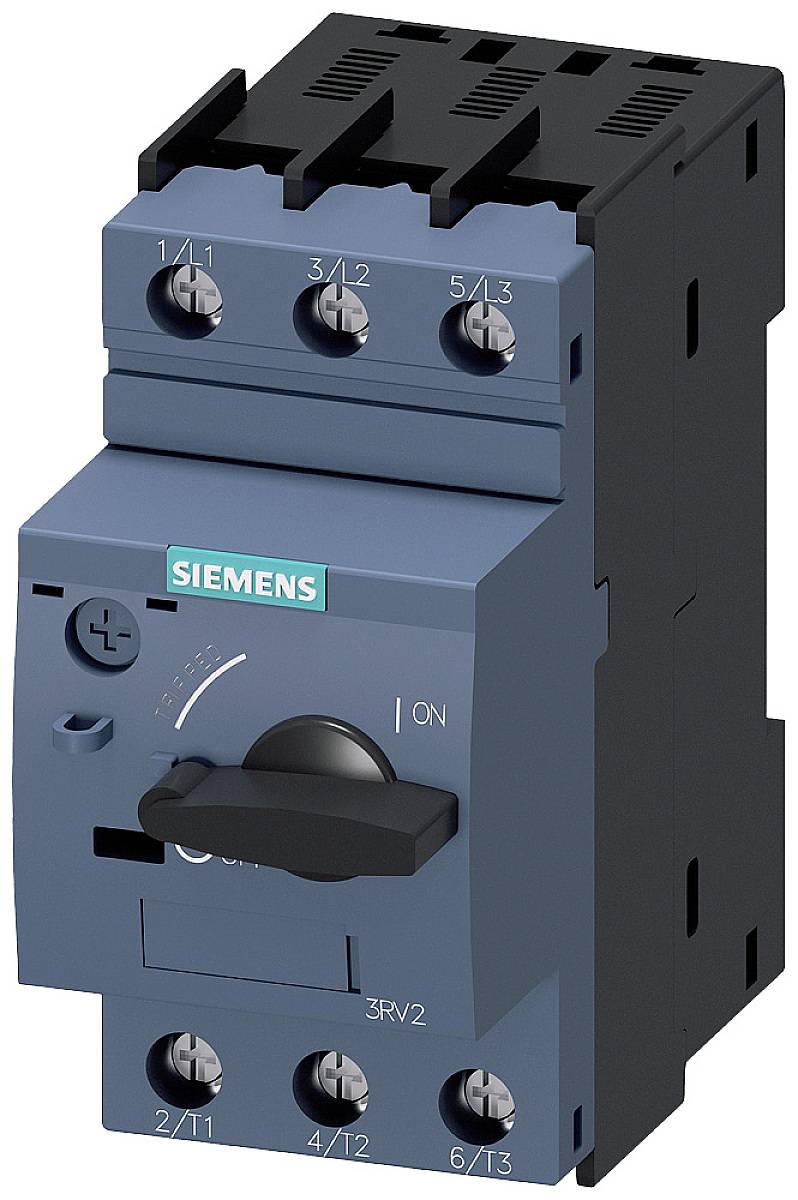

Egy kék típusú áramköri védőkapcsoló. Hat csatlakozókapoccsal és egy Be/Ki forgókapcsolóval rendelkezik.

Hasonló kivitel

Egy elektromos elosztószekrény egy épület belsejében. Balra nyitott kábelezések láthatók. Jobbra esőtől nedves ablaktábla.

Egy diagram mutatja egy elektromos rendszer tartozékrészeit. A fő komponensek a segédkapcsoló, a feszültségesés modul és a leválasztó. A számozott csatlakozások a szerelési pozíciókat szemléltetik.

Háromfázisú rendszer kapcsolási rajza három áramkörrel, megjelölve '1/L1', '3/L2', '5/L3', '2/T1', '4/T2', '6/T3' jelöléssel.

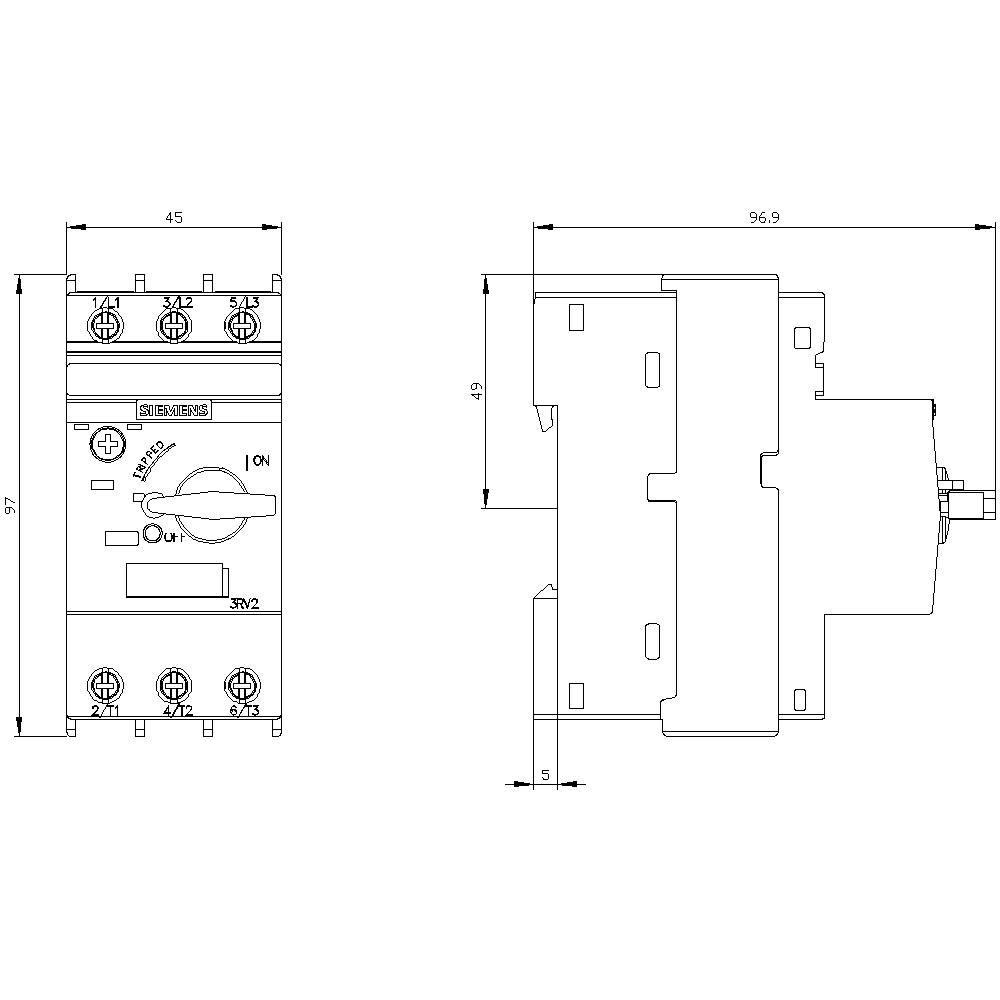

'Egy elektromos kapcsoló rajza műszaki méretekkel: magasság 97 mm, szélesség 45 mm, mélység 96,9 mm. Elölnézet és oldalnézet.'

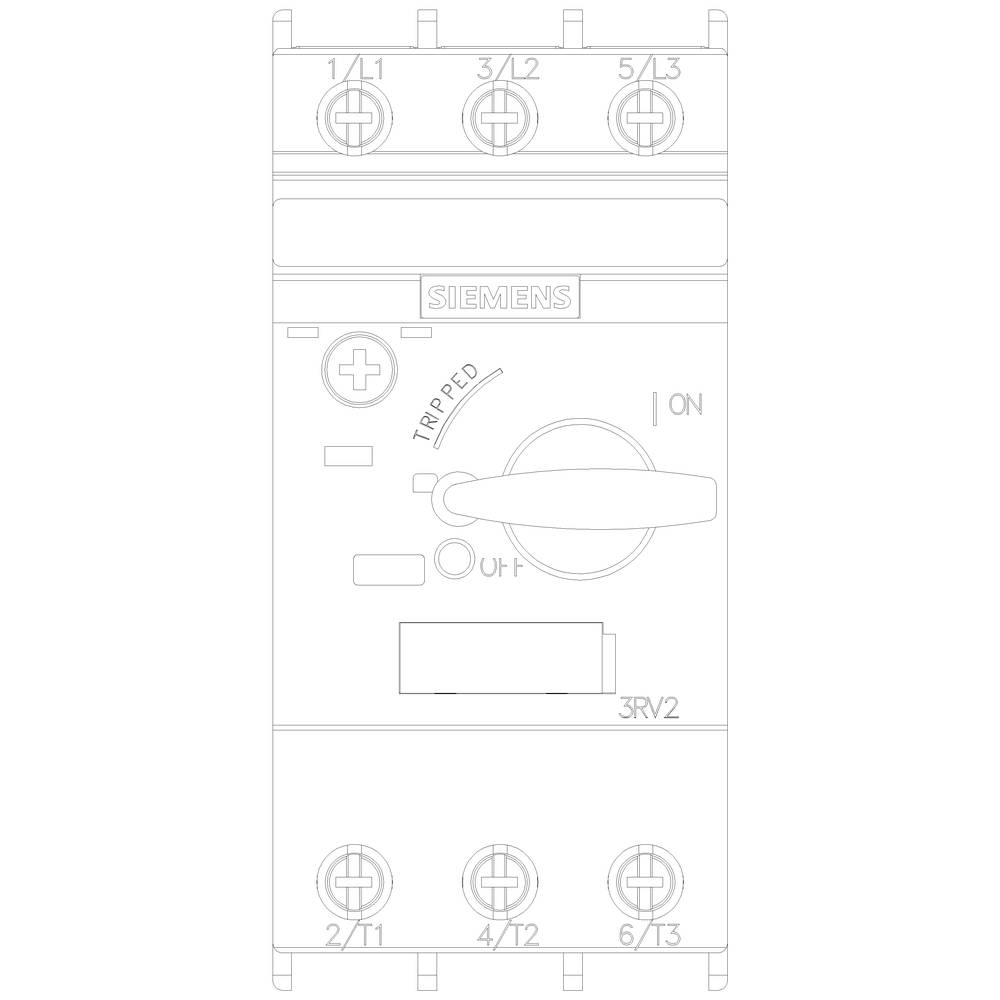

Egy Siemens kapcsoló kapcsolási rajza, amely megjeleníti a kezelőszerveket és a csatlakozókat az áramkörök feliratával. ON/OFF kijelzés.

1/6

Hasonló kivitel

Termék típus

Teljesítménykapcsoló

Áram beállítási tartomány (max.)

25 A

Érintkező típus

3 záró

Csatlakozó

Csavaros csatlakozó

Gyártói szám

3RV2021-4DA10

Adatlap (PDF)

Szállítás: 10. 13. K.

10 db

Szám

Összesen (40 937 Ft / Darab)

40 937 Ft

ÁFA nélkül

Már csak 10 db érhető el

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Kivitel: motorvédelemhez
A menet végrehajtása: M4
Súly: 371 g
Mechanikai élettartam: 100000
Elektromos élettartam: 100000
Szigetelési feszültség: 690 V
Teljesítmény veszteség: 8 W
Frekvencia: 50/60 Hz

Termék típus: Teljesítménykapcsoló

Gyártói szám: 3RV2021-4DA10

Beépítési méret: S0

Beállítási tartomány, áram (min.): 18 A

Áram beállítási tartomány (max.): 25 A

Beállítási tartomány (áram): 18 - 25 A

Érintkező típus: 3 záró

Pólusszám: 3 pólusú

Kapcsolási feszültség (max.): 690 V/AC

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Alkalmas márka: Siemens

Szerelés: Kalapsín

Hőmérséklet (min.): -20 °C

Hőmérséklet (max.): +60 °C

Jellemzők: Segédérintkezővel

Csatlakozó: Csavaros csatlakozó

: IP20

Mélység: 97 mm

Szélesség: 45 mm

Magasság: 97 mm

Méret: (H x Sz x Ma) 50 cm x 45 mm x 97 mm

Tartalom: 1 db

RoHS konform: Igen

Hossz: 50 cm

: 45

: 97 mm

: 97 mm

: 11 kW

: FALSE

: 25 A

: FALSE

: 3

: IP20

: TRUE

: Screw connection

: Turn button

: Magnetic

: 5.5 kW

: 55 kA

: TRUE

: Built-in device fixed built-in technique

UKCA: Igen

Változatok(Az adatok ÁFA- és szállítási költség nélkül értendők)

Áram beállítási tartomány (max.)

Termék típus

Beállítási tartomány, áram (min.)

Siemens 3RV2021-0GA25 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.45 - 0.63 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 119 x 97 mm darab

Rendelési szám:1702216

0.63 A

Teljesítménykapcsoló

0.45 A

Siemens 3RV2021-0JA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.7 - 1 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 97 x 97 mm

Rendelési szám:1702217

1 A

Teljesítménykapcsoló

0.7 A

Siemens 3RV2021-0JA25 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.7 - 1 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 119 x 97 mm darab

Rendelési szám:1702272

1 A

Teljesítménykapcsoló

0.7 A

Siemens 3RV2021-0GA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.45 - 0.63 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 97 x 97 mm darab

Rendelési szám:1741961

0.63 A

Teljesítménykapcsoló

0.45 A

Siemens 3RV2021-0GA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.45 - 0.63 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 97 x 97 mm darab

Rendelési szám:1741962

0.63 A

Teljesítménykapcsoló

0.45 A

Siemens 3RV2021-0GA20 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.45 - 0.63 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 119 x 97 mm darab

Rendelési szám:1741963

0.63 A

Teljesítménykapcsoló

0.45 A

Siemens 3RV2021-0HA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.55 - 0.8 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 97 x 97 mm

Rendelési szám:1741964

0.8 A

Teljesítménykapcsoló

0.55 A

Siemens 3RV2021-0HA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.55 - 0.8 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 97 x 97 mm

Rendelési szám:1741965

0.8 A

Teljesítménykapcsoló

0.55 A

Siemens 3RV2021-0HA20 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.55 - 0.8 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 119 x 97 mm darab

Rendelési szám:1741966

0.8 A

Teljesítménykapcsoló

0.55 A

Siemens 3RV2021-0HA25 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.55 - 0.8 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 119 x 97 mm darab

Rendelési szám:1741982

0.8 A

Teljesítménykapcsoló

0.55 A

Dokumentumok és letöltések

Adatlap

Adatlap 1431118 Siemens 3RV2021-4DA10 Teljesítménykapcsoló 1 db 3 záró Beállítási tartomány (áram): 18 - 25 A Kapcsolási feszültség (max

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1431118 Siemens 3RV2021-4DA10 Teljesítménykapcsoló 1 db 3 záró Beállítási tartomány (áram): 18 - 25 A Kapcsolási feszültség (max

Leírás

S0-es méretű megszakító motorvédelemhez, 10. OSZTÁLY A-kioldó 18 ... 25 A N-kioldó 325 A csavaros kapocs Szabványos kapcsolási kapacitás SIRIUS 3RV2 megszakító a motorvédelemhez a biztonságos leálláshoz rövidzárlat és terhelésvédelem esetén és a rendszer a túlterhelés ellen, valamint a rendszer biztonságos leválasztása a hálózattól.
A kompakt és éghajlatbiztos megszakítókat alacsony hulladékhőjük miatt optimalizálták terhelésadagolókban való használatra, természetesen az IE3 / IE4 motorokhoz és az egyenáramú kapcsoláshoz is. A világméretű jóváhagyások (pl. IEC és UL / CSA), valamint a robbanásveszélyes alkalmazásokban való alkalmazás (ATEX vagy IEC Ex) magától értetődő.
Készülékváltozatok állnak rendelkezésre motorvédelemhez (túlterhelés-relé funkcióval is), rendszervédelemhez, indító kombinációk rövidzárlat elleni védelméhez, transzformátorvédelemhez, fő- és VÉSZLEÁLLÍTÓ kapcsolóként, valamint informatikai hálózatokban való használatra. Rendelhetők csavaros vagy rugós csatlakozókkal a gyors, karbantartásmentes és rezgésbiztos csatlakoztatáshoz, és opcionálisan beépített segédkapcsolóval.
A tartozékok átfogó választéka, mint például segédkapcsolók, segédkioldók, jelzőkapcsolók stb., Minden méretre szabványosított. Különféle energiabeviteli lehetőségek, például a hozzájuk tartozó SIRIUS 3RV29 adagolórendszer használata jelentősen csökkenti a főáramkör vezetékeit.
A 3RV2 megszakítók felváltják a bevált 3RV1 sorozatot.
Egyszerű, hatékony, mindig naprakész-a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
