Siemens 3RV2021-4EA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 27 - 32 A Kapcsolási feszültség (max.): 690 vásárlása

'Termelőgép nyitott kapcsolószekrénnyel; elektronikai alkatrészek láthatók. Az ablakon át esőtől nedves külső felületek ismerhetők fel.'

Felhasználási példa

A diagram bemutatja a megszakítók tartozékrészeit, számozott komponensekkel és kapcsolatokkal, beleértve a segédkapcsolót, a sorkapcsot és a jelzőkapcsolót.

Háromfázisú védőkapcsoló kapcsolási rajza, fázismegjelölésekkel L1, L2, L3 és a hozzájuk tartozó kapcsolási érintkezőpontokkal T1, T2, T3.

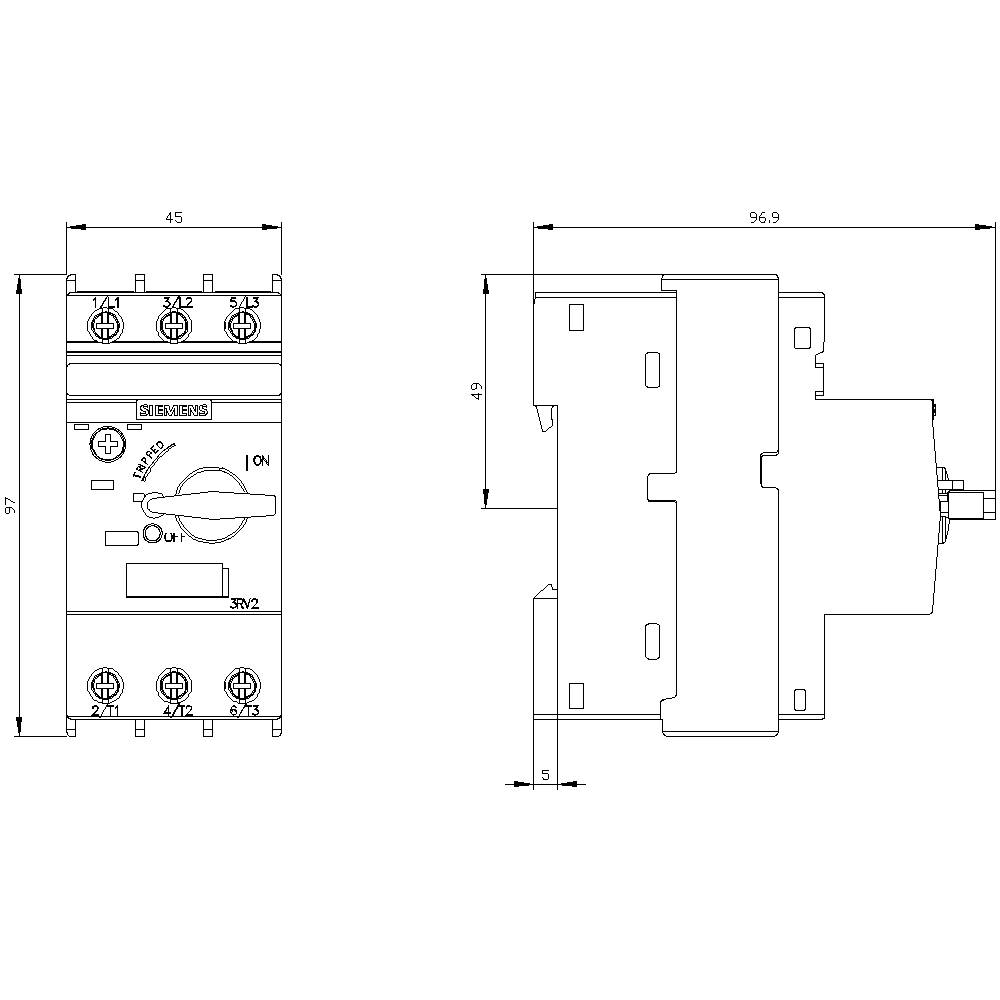

Villamos megszakító műszaki rajza milliméteres méretezéssel. Elölnézet mutatja a kapcsolót, oldalnézet szemlélteti a szerelési módot.

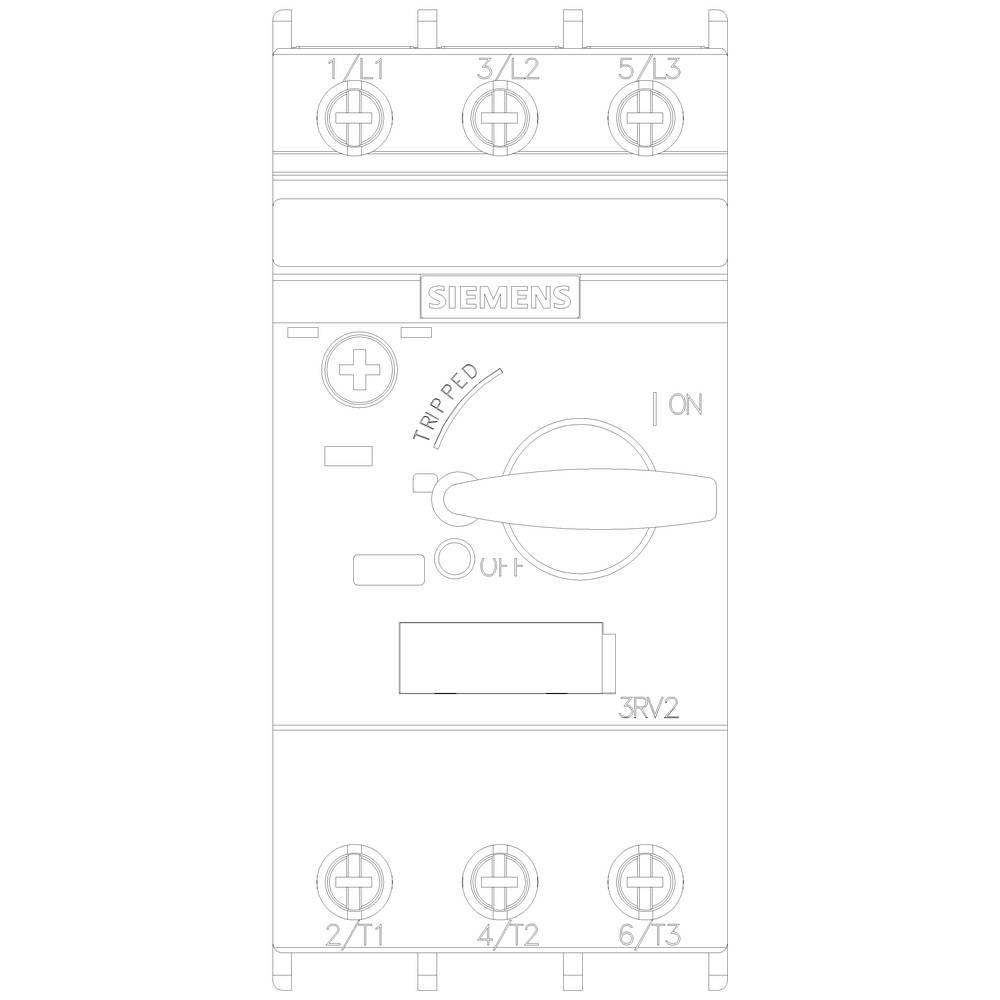

Siemens-logós készülékkapcsoló, kar 'BE' pozícióban, 'KIOLDVA' felirattal. Csatlakozók felül 'L1, L2, L3' és alul '2/T1, 4/T2, 6/T3'.

1/5

Felhasználási példa

Termék típus

Teljesítménykapcsoló

Áram beállítási tartomány (max.)

32 A

Csatlakozó

Csavaros csatlakozó

Csomagolás

darab

Gyártói szám

3RV2021-4EA10

Adatlap (PDF)

Szállítás: 11. 5. Cs.

Szám

Összesen (51 173 Ft / Darab)

51 173 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Csomagolás: darab

Termék típus: Teljesítménykapcsoló

Gyártói szám: 3RV2021-4EA10

Beépítési méret: S0

Beállítási tartomány, áram (min.): 27 A

Áram beállítási tartomány (max.): 32 A

Beállítási tartomány (áram): 27 - 32 A

Pólusszám: 3 pólusú

Kapcsolási feszültség (max.): 690 V/AC

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Alkalmas márka: Siemens

Szerelés: Kalapsín

Hőmérséklet (min.): -20 °C

Hőmérséklet (max.): +60 °C

Csatlakozó: Csavaros csatlakozó

: IP20

Mélység: 97 mm

Szélesség: 45 mm

Magasság: 97 mm

Méret: (H x Sz x Ma) 150 cm x 45 mm x 97 mm

Tartalom: 1 db

RoHS konform: Igen

Hossz: 150 cm

: 45

: 97 mm

: 97 mm

: 15 kW

: FALSE

: 32 A

: FALSE

: 3

: 690-690 V

: 27-32 A

: IP20

: TRUE

: Screw connection

: Turn button

: Magnetic

: 7.5 kW

: 55 kA

: TRUE

: Built-in device fixed built-in technique

UKCA: Igen

Változatok(Az adatok ÁFA- és szállítási költség nélkül értendők)

Áram beállítási tartomány (max.)

Termék típus

Beállítási tartomány, áram (min.)

Siemens 3RV2021-0GA25 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.45 - 0.63 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 119 x 97 mm darab

Rendelési szám:1702216

0.63 A

Teljesítménykapcsoló

0.45 A

Siemens 3RV2021-0JA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.7 - 1 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 97 x 97 mm

Rendelési szám:1702217

1 A

Teljesítménykapcsoló

0.7 A

Siemens 3RV2021-0JA25 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.7 - 1 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 119 x 97 mm darab

Rendelési szám:1702272

1 A

Teljesítménykapcsoló

0.7 A

Siemens 3RV2021-0GA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.45 - 0.63 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 97 x 97 mm darab

Rendelési szám:1741961

0.63 A

Teljesítménykapcsoló

0.45 A

Siemens 3RV2021-0GA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.45 - 0.63 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 97 x 97 mm darab

Rendelési szám:1741962

0.63 A

Teljesítménykapcsoló

0.45 A

Siemens 3RV2021-0GA20 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.45 - 0.63 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 119 x 97 mm darab

Rendelési szám:1741963

0.63 A

Teljesítménykapcsoló

0.45 A

Siemens 3RV2021-0HA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.55 - 0.8 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 97 x 97 mm

Rendelési szám:1741964

0.8 A

Teljesítménykapcsoló

0.55 A

Siemens 3RV2021-0HA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.55 - 0.8 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 97 x 97 mm

Rendelési szám:1741965

0.8 A

Teljesítménykapcsoló

0.55 A

Siemens 3RV2021-0HA20 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.55 - 0.8 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 119 x 97 mm darab

Rendelési szám:1741966

0.8 A

Teljesítménykapcsoló

0.55 A

Siemens 3RV2021-0HA25 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.55 - 0.8 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 119 x 97 mm darab

Rendelési szám:1741982

0.8 A

Teljesítménykapcsoló

0.55 A

Dokumentumok és letöltések

Adatlap

Adatlap 1431068 Siemens 3RV2021-4EA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 27 - 32 A Kapcsolási feszültség (max.): 690

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1431068 Siemens 3RV2021-4EA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 27 - 32 A Kapcsolási feszültség (max.): 690

Leírás

Circuit breaker size S0 for motor protection, CLASS 10 A-release 27...32 A N-release 400 A screw terminal Standard switching capacity Circuit breaker SIRIUS 3RV2 For motor protection for the reliable shutdown in the event of a short-circuit and for protecting the loads and system against overload, and for safe isolation of the system from the network.
Thanks to their low heat loss, the compact and climate-resistant circuit breakers are optimized for use in load feeders, and also for IE3/IE4 motors, of course, and equally for the switching of direct current. Worldwide approvals (e.g. IEC and UL/CSA) and applications in hazardous areas (ATEX or IEC Ex) are a matter of course.
Device versions are available for motor protection (also with overload relay function), plant protection, short-circuit protection of starter combinations, transformer protection, as main and EMERGENCY OFF switches and for use in IT networks. They are available with screw or spring-type terminals for fast, maintenance-free and vibration-proof connection, and optionally with integral auxiliary switch.
The comprehensive range of accessories, such as auxiliary switches, auxiliary releases, signaling switches etc. is standardized for all sizes. The use of different energy infeed options, such as the associated SIRIUS 3RV29 infeed system, considerably reduces the main circuit wiring.
The 3RV2 circuit breakers replace the well-proven 3RV1 series.
Simple, efficient and always up to date - SIRIUS modular system.
