Siemens 3RV2031-4JA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 54 - 65 A Kapcsolási feszültség (max.): 690 vásárlása

A Siemens Sirius típusú elektromos teljesítménymegszakító, amelyet jellemzően áramkörök vezérlésére és védelmére használnak.

Hasonló kivitel

Ipari üzem: Eső csepeg egy ablakon, amelyen keresztül egy nyitott kapcsolószekrénnyel és kábelekkel ellátott gép látható.

A diagram mutatja egy áramköri megszakító tartozékait, számozva. Tartalmaz keresztirányú segédkapcsolót, feszültségleágazást, szigetelőelemet és csatlakozóblokkokat.

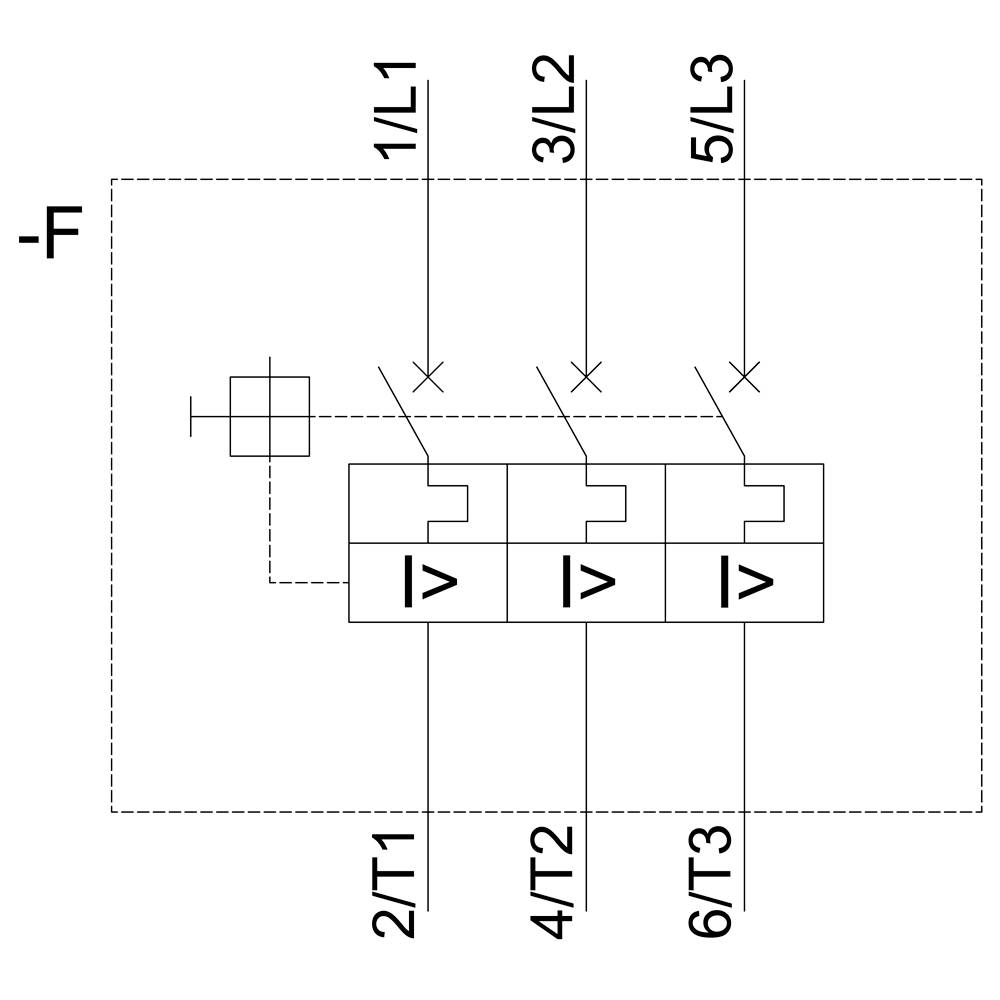

Háromfázisú áramkör három kapcsolóval, amelyek 1/L1, 3/L2, 5/L3 jelöléssel rendelkeznek, és mindegyik csatlakoztatva van a 2/T1, 4/T2, 6/T3 jelzésű elemekhez.

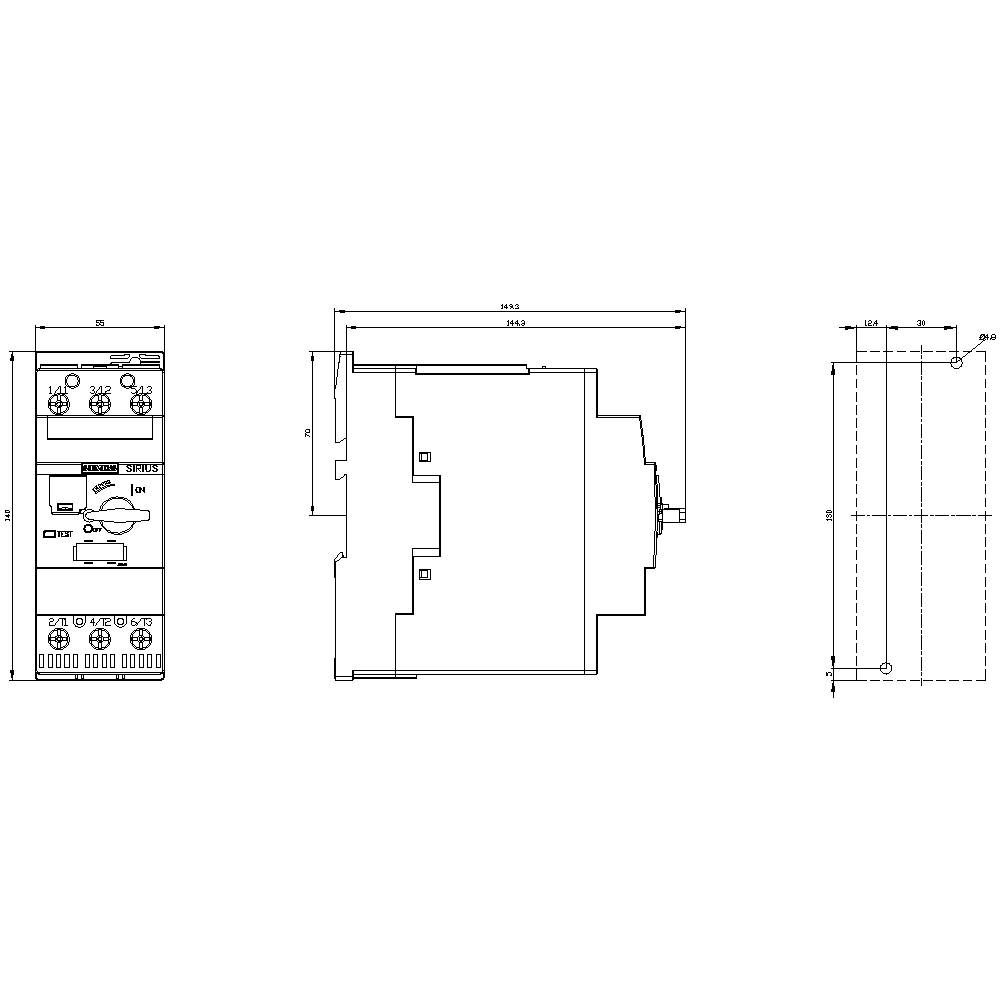

Elektronikus eszköz műszaki rajza több nézetben és mérettel. A fő nézet gombok és csatlakozók elhelyezkedését mutatja.

1/5

Hasonló kivitel

Termék típus

Teljesítménykapcsoló

Áram beállítási tartomány (max.)

65 A

Csatlakozó

Csavaros csatlakozó

Csomagolás

darab

Gyártói szám

3RV2031-4JA10

Adatlap (PDF)

Szállítás: 10. 29. Cs.

Szám

Összesen (103 929 Ft / Darab)

103 929 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Csomagolás: darab

Termék típus: Teljesítménykapcsoló

Gyártói szám: 3RV2031-4JA10

Beépítési méret: S2

Beállítási tartomány, áram (min.): 54 A

Áram beállítási tartomány (max.): 65 A

Beállítási tartomány (áram): 54 - 65 A

Pólusszám: 3 pólusú

Kapcsolási feszültség (max.): 690 V/AC

Szerelés: Kalapsín

Hőmérséklet (min.): -20 °C

Hőmérséklet (max.): +60 °C

Csatlakozó: Csavaros csatlakozó

: IP20

Mélység: 149 mm

Szélesség: 55 mm

Magasság: 140 mm

Méret: (Sz x Ma x Mé) 55 x 140 x 149 mm

Tartalom: 1 db

RoHS konform: Igen

: 55

: 140 mm

: 149 mm

: 30 kW

: FALSE

: 65 A

: FALSE

: 3

: 690-690 V

: 54-65 A

: IP20

: TRUE

: Screw connection

: Turn button

: Magnetic

: 18.5 kW

: 65 kA

: TRUE

: Built-in device fixed built-in technique

UKCA: Igen

Változatok(Az adatok ÁFA- és szállítási költség nélkül értendők)

Áram beállítási tartomány (max.)

Csomagolás

Beállítási tartomány, áram (min.)

Siemens 3RV2031-4JA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 54 - 65 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 55 x 140 x 149 mm darab

Rendelési szám:1430975

Jelenlegi termék

65 A

darab

54 A

Siemens 3RV2031-4KA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 62 - 73 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 55 x 140 x 149 mm darab

Rendelési szám:1431045

73 A

darab

62 A

Siemens 3RV2031-4JA10-0BA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 54 - 65 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 55 x 140 x 149 mm

Rendelési szám:1683707

65 A

54 A

Siemens 3RV2031-4BB15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 14 - 20 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 55 x 140 x 149 mm darab

Rendelési szám:1699183

20 A

darab

14 A

Siemens 3RV2031-4JB15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 54 - 65 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 55 x 140 x 149 mm darab

Rendelési szám:1699184

65 A

darab

54 A

Siemens 3RV2031-4DA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 18 - 25 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 55 x 140 x 149 mm

Rendelési szám:1704589

25 A

18 A

Siemens 3RV2031-4EA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 22 - 32 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 55 x 140 x 149 mm darab

Rendelési szám:1704590

32 A

darab

22 A

Siemens 3RV2031-4JA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 54 - 65 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 55 x 140 x 149 mm darab

Rendelési szám:1704591

65 A

darab

54 A

Siemens 3RV2031-4EA15-0BA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 22 - 32 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 55 x 140 x 149 mm darab

Rendelési szám:1720800

32 A

darab

22 A

Siemens 3RV2031-4BB10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 14 - 20 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 55 x 140 x 149 mm darab

Rendelési szám:1736184

20 A

darab

14 A

Dokumentumok és letöltések

Adatlap

Adatlap 1430975 Siemens 3RV2031-4JA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 54 - 65 A Kapcsolási feszültség (max.): 690

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1430975 Siemens 3RV2031-4JA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 54 - 65 A Kapcsolási feszültség (max.): 690

Leírás

Circuit breaker size S2 for motor protection, CLASS 10 A-release 54...65 A N-release 845 A screw terminal Standard switching capacity Circuit breaker SIRIUS 3RV2 For motor protection for the reliable shutdown in the event of a short-circuit and for protecting the loads and system against overload, and for safe isolation of the system from the network.
Thanks to their low heat loss, the compact and climate-resistant circuit breakers are optimized for use in load feeders, and also for IE3/IE4 motors, of course, and equally for the switching of direct current. Worldwide approvals (e.g. IEC and UL/CSA) and applications in hazardous areas (ATEX or IEC Ex) are a matter of course.
Device versions are available for motor protection (also with overload relay function), plant protection, short-circuit protection of starter combinations, transformer protection, as main and EMERGENCY OFF switches and for use in IT networks. They are available with screw or spring-type terminals for fast, maintenance-free and vibration-proof connection, and optionally with integral auxiliary switch.
The comprehensive range of accessories, such as auxiliary switches, auxiliary releases, signaling switches etc. is standardized for all sizes. The use of different energy infeed options, such as the associated SIRIUS 3RV29 infeed system, considerably reduces the main circuit wiring.
The 3RV2 circuit breakers replace the well-proven 3RV1 series.
Simple, efficient and always up to date - SIRIUS modular system.
