Siemens 3RV2041-4FA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 28 - 40 A Kapcsolási feszültség (max.): 690 vásárlása

Egy kék teljesítménymegszakító több csatlakozóval és egy vezérlőkarral, elektromos kapcsolószekrénybe történő beépítésre alkalmas.

Hasonló kivitel

Nyitott kapcsolószekrény elektronikai alkatrészekkel. A háttérben esős ablak és elmosódott gépek láthatók.

Kapcsolók szerelési tartozékainak blokkvázlata. Bemutatja a különböző komponenseket, mint segédkapcsolók, jelzőkapcsolók, leválasztó modul, sorkapocs, összekötő vonalakkal.

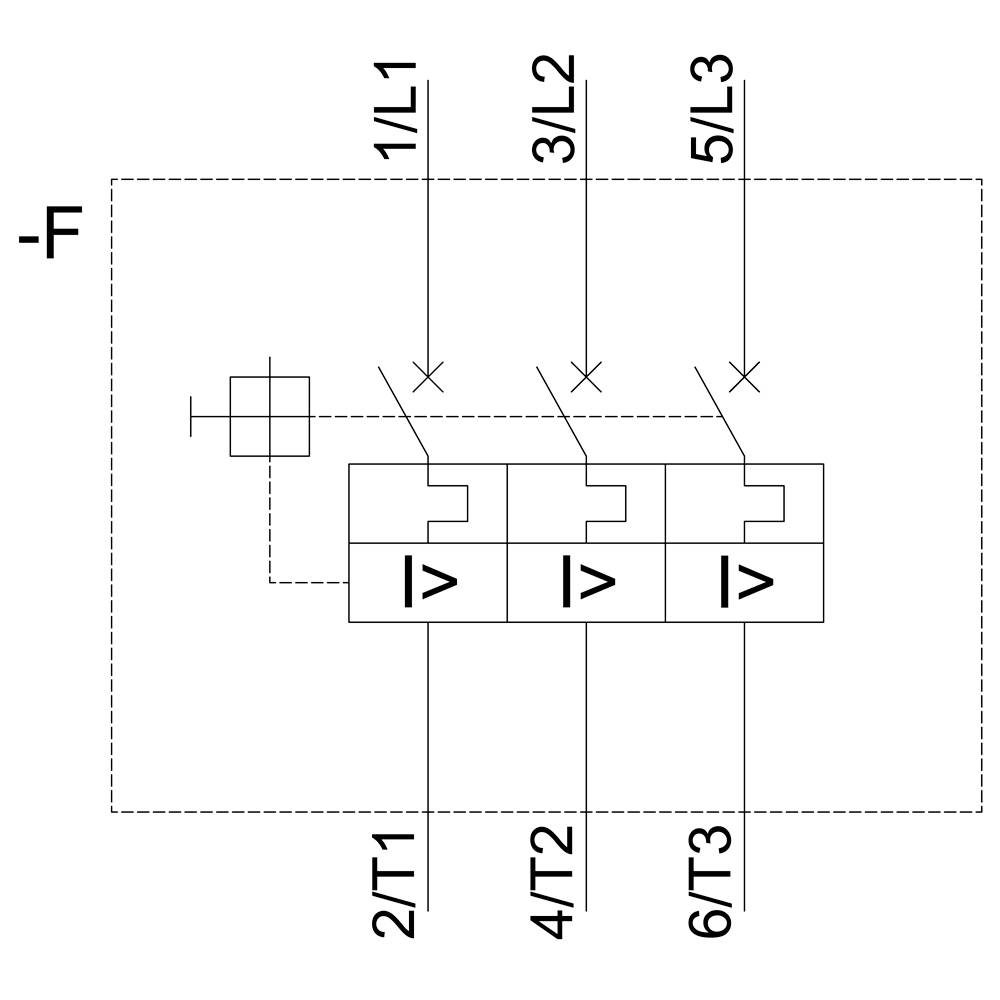

Egy elektromos rendszer kapcsolási rajza védelmi eszközökkel és biztosítékokkal, L1, L2, L3 jelölésű fázisokkal és hozzájuk tartozó sorszámokkal.

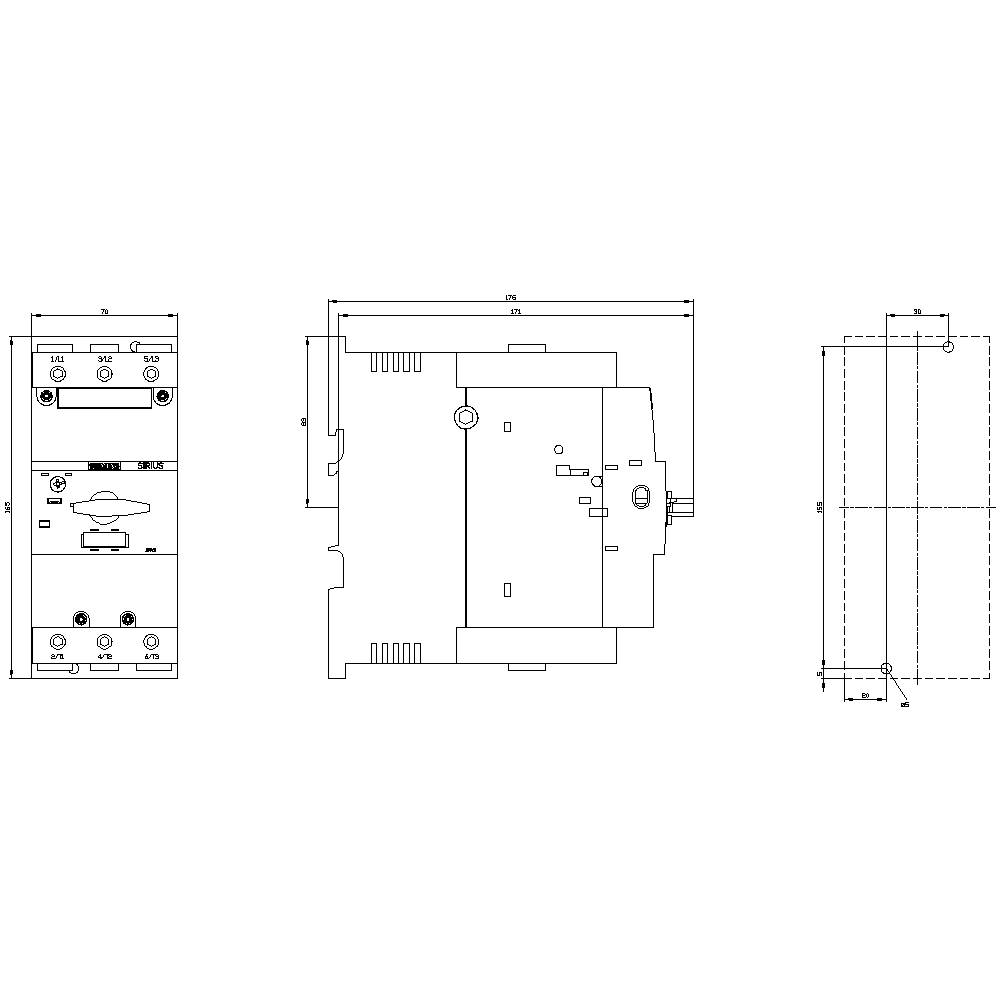

Kapcsolási rajz egy elektronikai alkatrész három nézetével. Tartalmazza az elölnézetet, oldalnézetet és felülnézetet részletes méretekkel.

1/5

Hasonló kivitel

Termék típus

Teljesítménykapcsoló

Áram beállítási tartomány (max.)

40 A

Csatlakozó

Csavaros csatlakozó

Csomagolás

darab

Gyártói szám

3RV2041-4FA10

Adatlap (PDF)

Szállítás: 10. 27. K.

Szám

Összesen (126 764 Ft / Darab)

126 764 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Csomagolás: darab

Termék típus: Teljesítménykapcsoló

Gyártói szám: 3RV2041-4FA10

Beépítési méret: S3

Beállítási tartomány, áram (min.): 28 A

Áram beállítási tartomány (max.): 40 A

Beállítási tartomány (áram): 28 - 40 A

Pólusszám: 3 pólusú

Kapcsolási feszültség (max.): 690 V/AC

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Hőmérséklet (min.): -20 °C

Hőmérséklet (max.): +60 °C

Jellemzők: Segédérintkezővel

Csatlakozó: Csavaros csatlakozó

: IP20

Mélység: 176 mm

Szélesség: 70 mm

Magasság: 165 mm

Méret: (Sz x Ma x Mé) 70 x 165 x 176 mm

Tartalom: 1 db

RoHS konform: Igen

: 70

: 165 mm

: 176 mm

: 18.5 kW

: FALSE

: 40 A

: FALSE

: 3

: IP20

: TRUE

: Screw connection

: Turn button

: Magnetic

: 11 kW

: 65 kA

: TRUE

: Built-in device fixed built-in technique

UKCA: Igen

Változatok(Az adatok ÁFA- és szállítási költség nélkül értendők)

Áram beállítási tartomány (max.)

Csomagolás

Beállítási tartomány, áram (min.)

Siemens 3RV2041-4FA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 28 - 40 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 70 x 165 x 176 mm darab

Rendelési szám:1702647

Jelenlegi termék

40 A

darab

28 A

Siemens 3RV2041-4MA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 80 - 100 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 70 x 165 x 176 mm darab

Rendelési szám:1699599

100 A

darab

80 A

Siemens 3RV2041-4MA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 80 - 100 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 70 x 165 x 176 mm darab

Rendelési szám:1705000

100 A

darab

80 A

Siemens 3RV2041-4YA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 75 - 93 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 70 x 165 x 176 mm

Rendelési szám:1705001

93 A

75 A

Siemens 3RV2042-4FA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 28 - 40 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 70 x 165 x 176 mm

Rendelési szám:1705002

40 A

28 A

Siemens 3RV2041-4FA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 28 - 40 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 70 x 165 x 176 mm

Rendelési szám:1746893

40 A

28 A

Siemens 3RV2041-4HA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 36 - 50 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 70 x 165 x 176 mm darab

Rendelési szám:1746894

50 A

darab

36 A

Siemens 3RV2041-4HA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 36 - 50 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 70 x 165 x 176 mm darab

Rendelési szám:1746895

50 A

darab

36 A

Siemens 3RV2041-4JA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 45 - 63 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 70 x 165 x 176 mm darab

Rendelési szám:1746896

63 A

darab

45 A

Siemens 3RV2041-4JA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 45 - 63 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 70 x 165 x 176 mm

Rendelési szám:1746897

63 A

45 A

Dokumentumok és letöltések

Adatlap

Adatlap 1702647 Siemens 3RV2041-4FA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 28 - 40 A Kapcsolási feszültség (max.): 690

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1702647 Siemens 3RV2041-4FA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 28 - 40 A Kapcsolási feszültség (max.): 690

Leírás

Megszakító méret S3 motorvédelemmel, CLASS 10 A 28 ... 40 A-os kioldó 520 A Csavaros csatlakozás Standard átkapcsolási kapacitás SIRIUS 3RV2 megszakító a motorvédelem számára a biztonságos lekapcsoláshoz rövidzárlat esetén, valamint a fogyasztó és a rendszer túlterhelés elleni védelmére, valamint a rendszer biztonságos lekapcsolására a hálózattól. A kompakt és klímaberendezésű megszakítók optimálisak az alacsony terhelés miatt a terhelés-adagolókban, természetesen az IE3 / IE4 motoroknál is, valamint egyenáram váltására. A globális jóváhagyások (pl. IEC és UL / CSA) és a potenciálisan robbanásveszélyes alkalmazások (ATEX vagy IEC Ex) iránti kérelmek természetesen magától értetődőek. Rendelkezésre állnak a motorvédelem (a túlterhelés-relé funkcióval), a rendszer védelme, az indítókombinációk rövidzárlat elleni védelme, a transzformátorvédelem, a fő- és vészleállás-kapcsolók, valamint az informatikai hálózatokban történő használatra. Csavaros vagy rugós csatlakozással kaphatók gyors, karbantartást nem igénylő és rezgésálló csatlakozáshoz, és opcionálisan beépített segédkapcsolóval. Az átfogó tartozékok, mint például segédérintkezők, segédkioldók, jelzőkapcsolók stb. Minden mérethez megegyeznek. Különböző energiaellátási lehetőségek használata, például a megfelelő SIRIUS 3RV29 befogási rendszer jelentősen csökkenti a főáramkör vezetékét. A 3RV2 megszakítók helyettesitik a bevált 3RV1 sorozatát. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
