Siemens 3RV2311-1GC20 Teljesítménykapcsoló 1 db Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 106 x 97 mm vásárlása

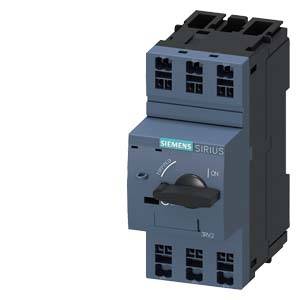

Egy sötétszürke 'Siemens SIRIUS' kapcsoló, forgófogantyúval elektromos vezérléshez. Csatlakozók felül és alul láthatók.

Hasonló kivitel

Egy nyitott kapcsolószekrény elektronikus alkatrészekkel egy párás ablak mellett. Kint elmosódott részletű gépek láthatók.

'Segédkapcsolók elrendezési diagramja megszakítókhoz: tartalmaz keresztirányú segédkapcsolót, oldalsó segédkapcsolót és egyéb komponenseket.'

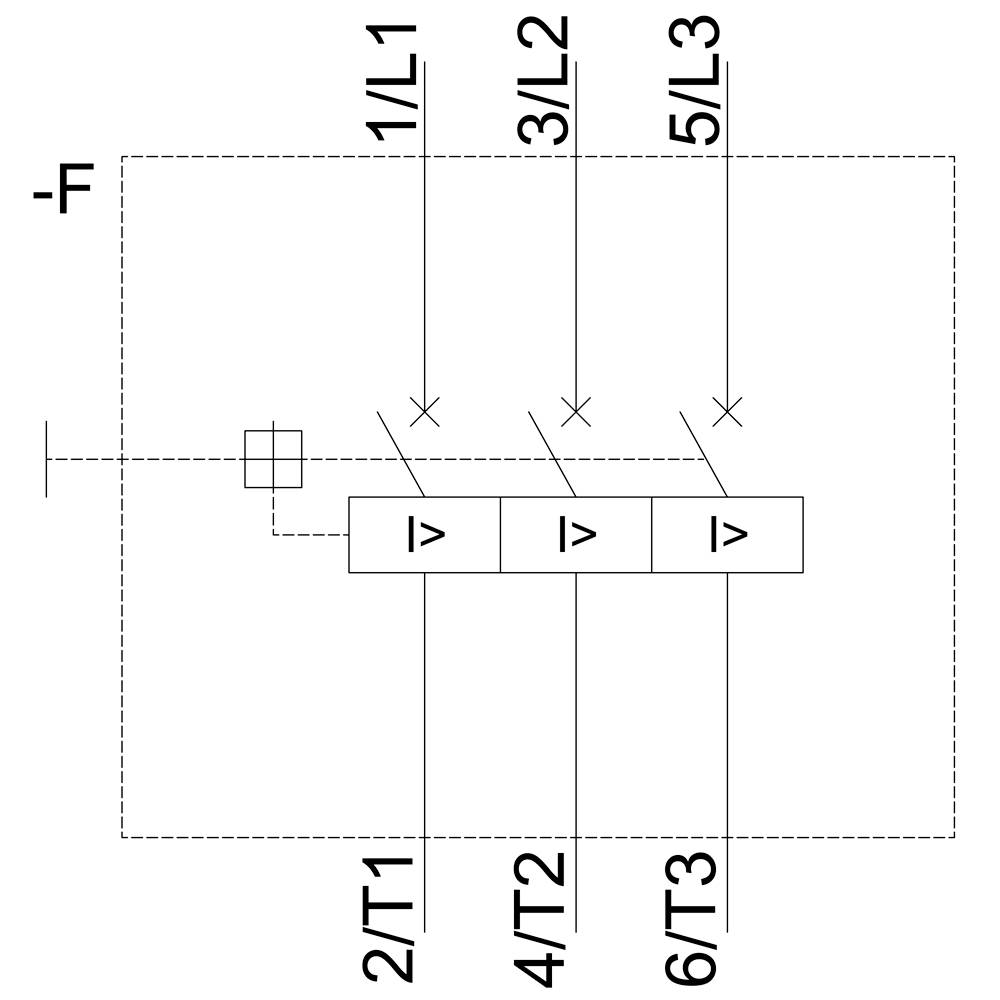

Csatlakozóbeosztás: 1/L1, 3/L2, 5/L3; 2/T1, 4/T2, 6/T3. Elektromos kapcsolási rajz sémája csatlakozók közötti kapcsolatokkal.

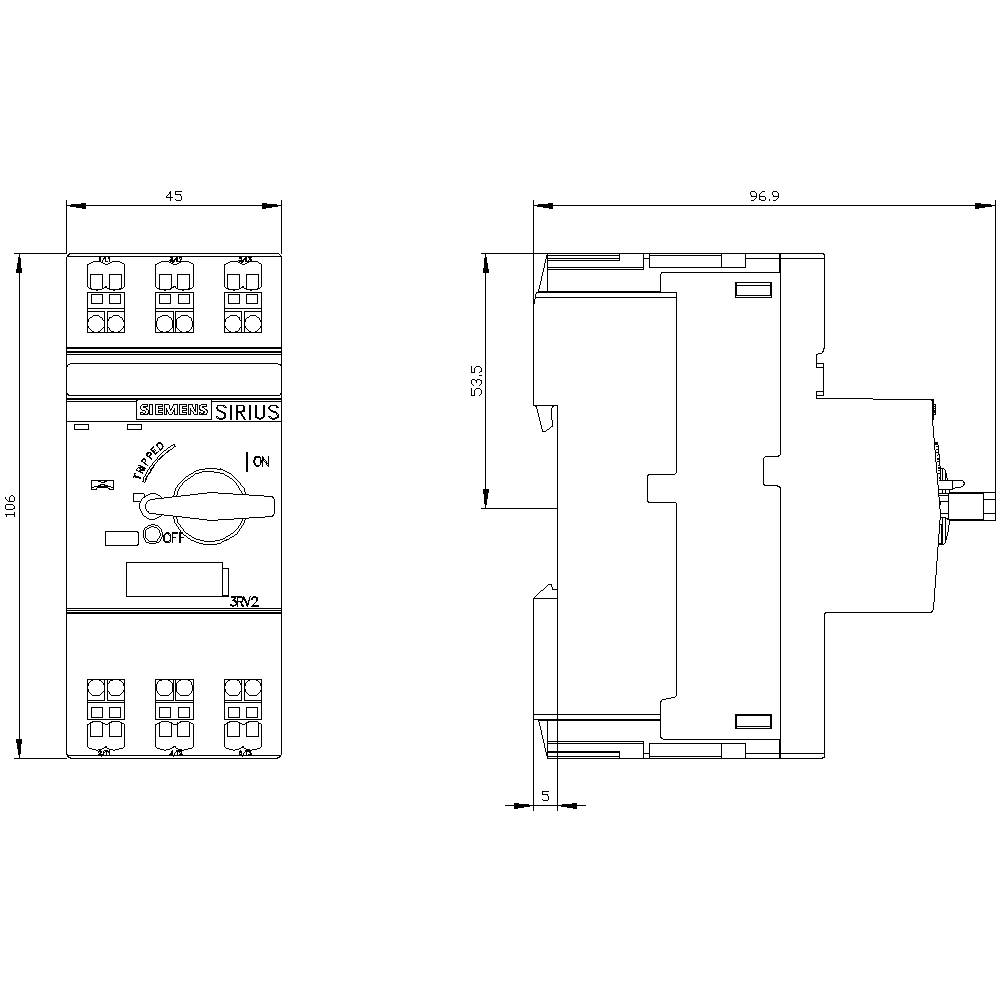

Műszaki rajz egy elektromos kapcsolóról, elölnézeti méretei 106 x 45 mm és oldalnézeti méretei 52,5 x 96,9 mm. A rajz 'SIRIUS' felirattal van ellátva.

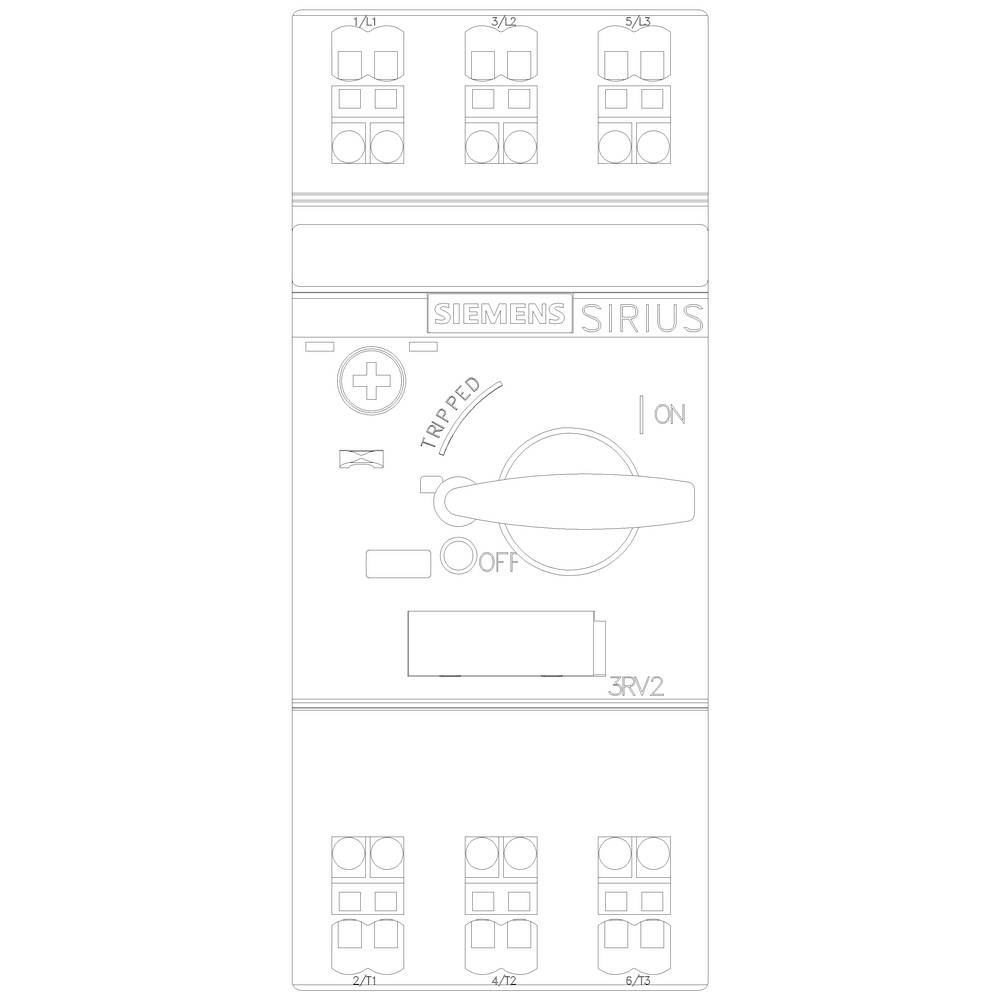

Egy Siemens kapcsoló, amelyen a 'SIRIUS' felirat olvasható. A kapcsolónak 'BE', 'KI' és 'LEOLDOTT' pozíciói vannak.

1/6

Hasonló kivitel

Termék típus

Teljesítménykapcsoló

Csatlakozó

Húzórugós csatlakozó

Gyártói szám

3RV2311-1GC20

Beépítési méret

S00

Pólusszám

3 pólusú

Adatlap (PDF)

Szállítás: 10. 27. K.

Szám

Összesen (33 063 Ft / Darab)

33 063 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Termék típus: Teljesítménykapcsoló

Gyártói szám: 3RV2311-1GC20

Beépítési méret: S00

Pólusszám: 3 pólusú

Kapcsolási feszültség (max.): 690 V/AC

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Hőmérséklet (min.): -20 °C

Hőmérséklet (max.): +60 °C

Csatlakozó: Húzórugós csatlakozó

: IP20

Mélység: 97 mm

Szélesség: 45 mm

Magasság: 106 mm

Méret: (Sz x Ma x Mé) 45 x 106 x 97 mm

Tartalom: 1 db

RoHS konform: Igen

: 45

: 106 mm

: 97 mm

: 2.2 kW

: FALSE

: 6.3 A

: FALSE

: 3

: 690-690 V

: IP20

: FALSE

: Spring clamp connection

: Turn button

: Magnetic

: 1.5 kW

: 100 kA

: FALSE

: Built-in device fixed built-in technique

UKCA: Igen

Változatok(Az adatok ÁFA- és szállítási költség nélkül értendők)

Áram beállítási tartomány (max.)

Csomagolás

Beállítási tartomány, áram (min.)

Siemens 3RV1011-0JA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.7 - 1 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm darab

Rendelési szám:1702444

1 A

darab

0.7 A

Siemens 3RV1011-0AA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.11 - 0.16 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm darab

Rendelési szám:1745448

0.16 A

darab

0.11 A

Siemens 3RV1011-0AA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.11 - 0.16 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm

Rendelési szám:1745449

0.16 A

0.11 A

Siemens 3RV1011-0BA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.14 - 0.2 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm darab

Rendelési szám:1745450

0.2 A

darab

0.14 A

Siemens 3RV1011-0BA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.14 - 0.2 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm

Rendelési szám:1745452

0.2 A

0.14 A

Siemens 3RV1011-0CA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.18 - 0.25 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm darab

Rendelési szám:1745453

0.25 A

darab

0.18 A

Siemens 3RV1011-0DA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.22 - 0.32 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm darab

Rendelési szám:1745454

0.32 A

darab

0.22 A

Siemens 3RV1011-0EA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.28 - 0.4 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm darab

Rendelési szám:1745455

0.4 A

darab

0.28 A

Siemens 3RV1011-0FA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.35 - 0.5 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm önálló

Rendelési szám:1745456

0.5 A

önálló

0.35 A

Siemens 3RV1011-0GA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.45 - 0.63 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 90 x 75 mm darab

Rendelési szám:1745457

0.63 A

darab

0.45 A

Dokumentumok és letöltések

Adatlap

Adatlap 1747089 Siemens 3RV2311-1GC20 Teljesítménykapcsoló 1 db Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 106 x 97 mm

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1747089 Siemens 3RV2311-1GC20 Teljesítménykapcsoló 1 db Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 106 x 97 mm

Leírás

Megszakító méret S00 az indítószerkezethez Névleges áramerősség 6.3 A N-felszabadítás 82 A Rugós csatlakozás Standard kapcsolási teljesítmény SIRIUS 3RV2 megszakító indító kombinációkhoz a fogyasztók biztonságos rövidzárlatos védelme érdekében és a hálózatról való biztonságos lekapcsoláshoz. A kompakt és klímaberendezésű megszakítók optimálisak az alacsony terhelés miatt a terhelés-adagolókban, természetesen az IE3 / IE4 motoroknál is, valamint egyenáram váltására. A globális jóváhagyások (pl. IEC és UL / CSA) és a potenciálisan robbanásveszélyes alkalmazások (ATEX vagy IEC Ex) iránti kérelmek természetesen magától értetődőek. Rendelkezésre állnak a motorvédelem (a túlterhelés-relé funkcióval), a rendszer védelme, az indítókombinációk rövidzárlat elleni védelme, a transzformátorvédelem, a fő- és vészleállás-kapcsolók, valamint az informatikai hálózatokban történő használatra. Csavaros vagy rugós csatlakozással kaphatók gyors, karbantartást nem igénylő és rezgésálló csatlakozáshoz, és opcionálisan beépített segédkapcsolóval. Az átfogó tartozékok, mint például segédérintkezők, segédkioldók, jelzőkapcsolók stb. Minden mérethez megegyeznek. Különböző energiaellátási lehetőségek használata, például a megfelelő SIRIUS 3RV29 befogási rendszer jelentősen csökkenti a főáramkör vezetékét. A 3RV2 megszakítók helyettesitik a bevált 3RV1 sorozatát. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
