Siemens 3RV2421-4DA15 Teljesítménykapcsoló 1 db 1 nyitó, 1 záró Beállítási tartomány (áram): 18 - 25 A Kapcsolási feszül vásárlása

Egy Siemens elektromos kapcsoló oldalnézete. A kapcsoló 'BE' állásban van, és több csavarmenetes csatlakozóval rendelkezik felül.

Hasonló kivitel

Egy nyitott villamos szekrény ábrázolása egy esőáztatta ablakfelület mellett, amelynek túloldalán egy ipari gép látható.

A diagram mutatja a megszakítók kiegészítő eszközeit: segédkapcsoló, túlfeszültség-kioldó, jelzőérintkező, leválasztó és kapocstömb.

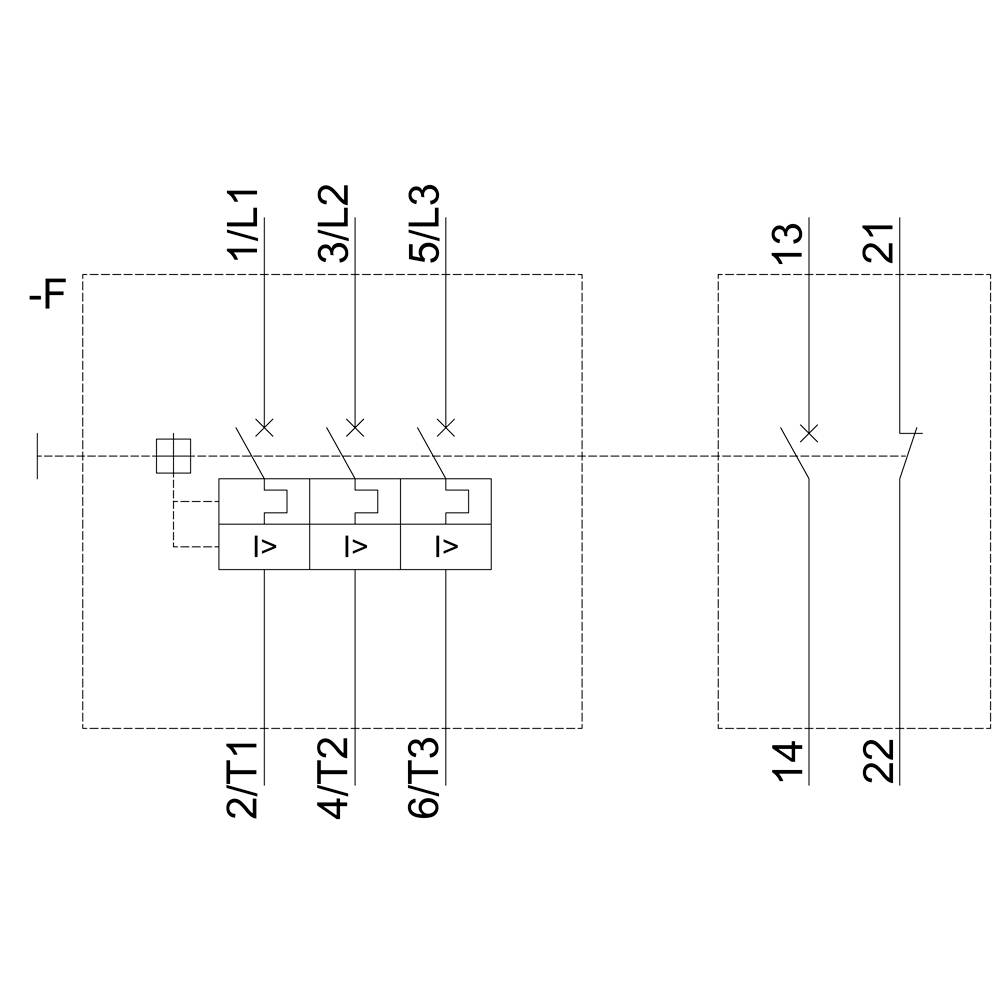

A biztosíték balra csatlakoztatja a transzformátort jobbra. Kapcsolat a kapcsolón és a biztosítási elemeken keresztül T1, T2, T3. 3 fázisú vezeték.

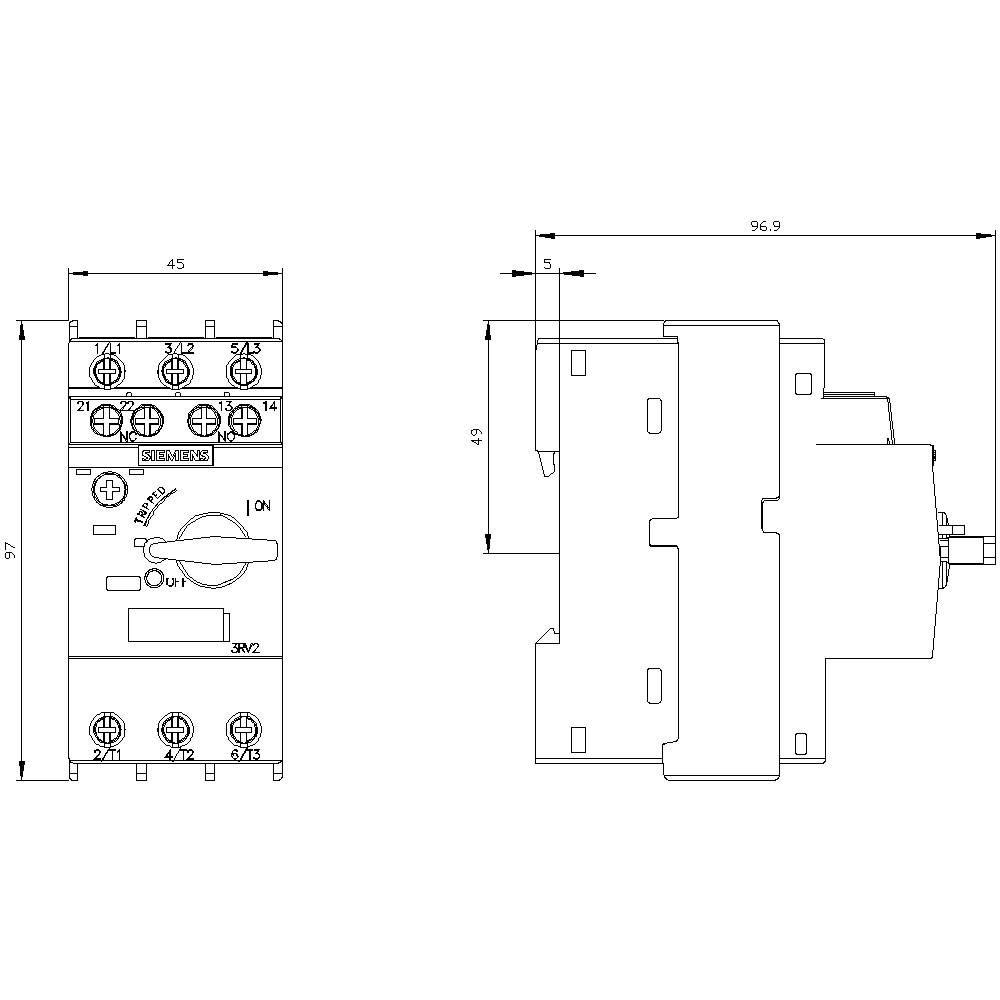

Műszaki rajz egy elektromos készülékről méretekkel: 45 mm szélesség, 97 mm magasság, 49 mm mélység. Nézet jobbról oldalnézetben.

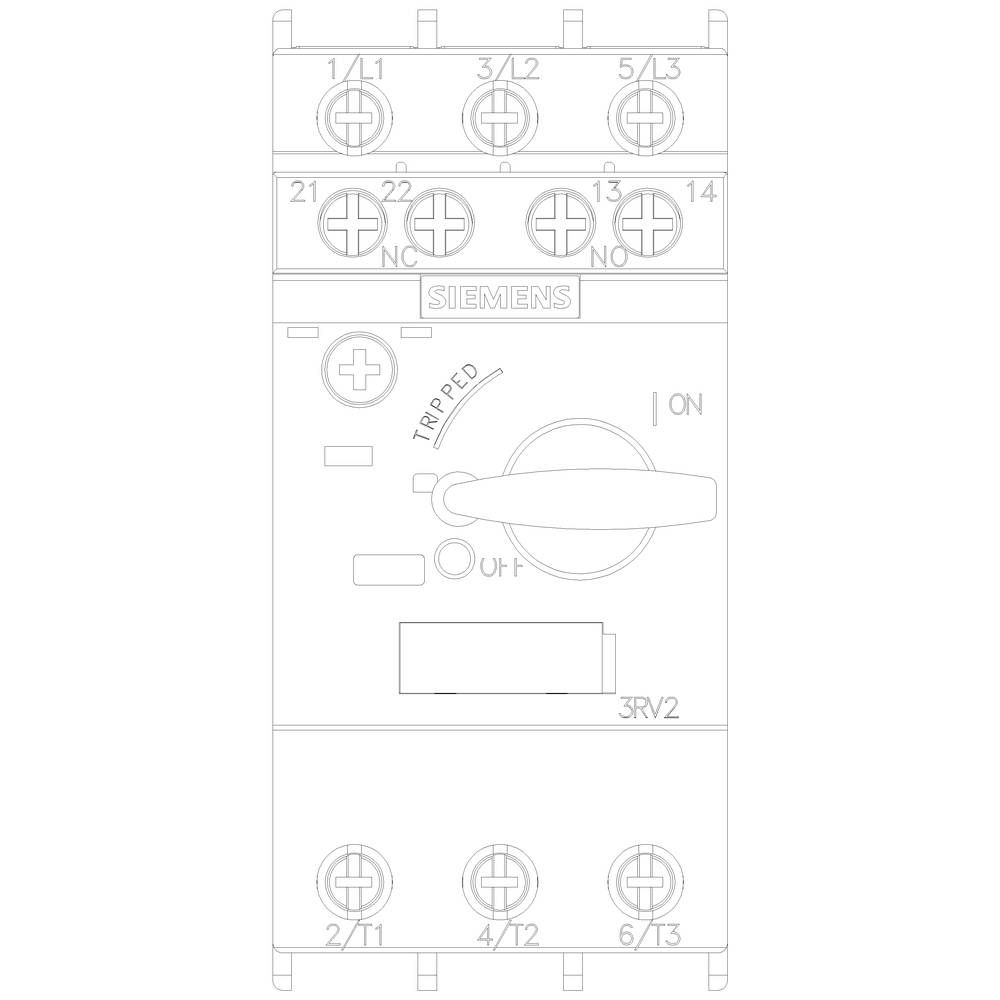

A 'Kapcsolóeszköz forgókapcsolóval' egy Siemens elektromos készülék kapcsolómechanizmusát mutatja be különböző csatlakozási pontokkal.

1/6

Hasonló kivitel

Termék típus

Teljesítménykapcsoló

Áram beállítási tartomány (max.)

25 A

Érintkező típus

1 nyitó

1 záró

Csatlakozó

Csavaros csatlakozó

Gyártói szám

3RV2421-4DA15

Adatlap (PDF)

Szállítás: 10. 27. K.

Szám

Összesen (59 047 Ft / Darab)

59 047 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Termék típus: Teljesítménykapcsoló

Gyártói szám: 3RV2421-4DA15

Beépítési méret: S0

Beállítási tartomány, áram (min.): 18 A

Áram beállítási tartomány (max.): 25 A

Beállítási tartomány (áram): 18 - 25 A

Terhelési áram: 25 A

Érintkező típus: 1 nyitó
1 záró

Pólusszám: 3 pólusú

Kapcsolási feszültség (max.): 690 V/AC

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Alkalmas márka: Siemens

Szerelés: Kalapsín

Hőmérséklet (min.): -20 °C

Hőmérséklet (max.): +60 °C

Jellemzők: Segédérintkezővel

Csatlakozó: Csavaros csatlakozó

: IP20

Mélység: 97 mm

Szélesség: 45 mm

Magasság: 97 mm

Méret: (Sz x Ma x Mé) 45 x 97 x 97 mm

Tartalom: 1 db

RoHS konform: Igen

: 1

: 1

: 25 A

: 3

: 0

: IP20

: Other

: FALSE

: Screw connection

: Wing knob

: FALSE

: 55 kA

: TRUE

: FALSE

: FALSE

: Built-in device fixed built-in technique

UKCA: Igen

Változatok(Az adatok ÁFA- és szállítási költség nélkül értendők)

Áram beállítási tartomány (max.)

Termék típus

Beállítási tartomány, áram (min.)

Siemens 3RV2021-0GA25 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.45 - 0.63 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 119 x 97 mm darab

Rendelési szám:1702216

0.63 A

Teljesítménykapcsoló

0.45 A

Siemens 3RV2021-0JA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.7 - 1 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 97 x 97 mm

Rendelési szám:1702217

1 A

Teljesítménykapcsoló

0.7 A

Siemens 3RV2021-0JA25 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.7 - 1 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 119 x 97 mm darab

Rendelési szám:1702272

1 A

Teljesítménykapcsoló

0.7 A

Siemens 3RV2021-0GA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.45 - 0.63 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 97 x 97 mm darab

Rendelési szám:1741961

0.63 A

Teljesítménykapcsoló

0.45 A

Siemens 3RV2021-0GA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.45 - 0.63 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 97 x 97 mm darab

Rendelési szám:1741962

0.63 A

Teljesítménykapcsoló

0.45 A

Siemens 3RV2021-0GA20 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.45 - 0.63 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 119 x 97 mm darab

Rendelési szám:1741963

0.63 A

Teljesítménykapcsoló

0.45 A

Siemens 3RV2021-0HA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.55 - 0.8 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 97 x 97 mm

Rendelési szám:1741964

0.8 A

Teljesítménykapcsoló

0.55 A

Siemens 3RV2021-0HA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.55 - 0.8 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 97 x 97 mm

Rendelési szám:1741965

0.8 A

Teljesítménykapcsoló

0.55 A

Siemens 3RV2021-0HA20 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.55 - 0.8 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 119 x 97 mm darab

Rendelési szám:1741966

0.8 A

Teljesítménykapcsoló

0.55 A

Siemens 3RV2021-0HA25 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 0.55 - 0.8 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 119 x 97 mm darab

Rendelési szám:1741982

0.8 A

Teljesítménykapcsoló

0.55 A

Dokumentumok és letöltések

Adatlap

Adatlap 1701335 Siemens 3RV2421-4DA15 Teljesítménykapcsoló 1 db 1 nyitó, 1 záró Beállítási tartomány (áram): 18 - 25 A Kapcsolási feszül

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1701335 Siemens 3RV2421-4DA15 Teljesítménykapcsoló 1 db 1 nyitó, 1 záró Beállítási tartomány (áram): 18 - 25 A Kapcsolási feszül

Leírás

Áramköri megszakító méret S0 a transzformátorvédelemhez A-kioldó 18 ... 25 A N-felszabadítás 400 A Csavaros csatlakozás Standard kapcsolási teljesítmény keresztirányú segédérintkezővel 1S + 1NC SIRIUS 3RV2 megszakító transzformátorvédelemhez a transzformátorok rövidzárlat és túlterhelés elleni védelme érdekében. A kompakt és klímaberendezésű megszakítók optimálisak az alacsony terhelés miatt a terhelés-adagolókban, természetesen az IE3 / IE4 motoroknál is, valamint egyenáram váltására. A globális jóváhagyások (pl. IEC és UL / CSA) és a potenciálisan robbanásveszélyes alkalmazások (ATEX vagy IEC Ex) iránti kérelmek természetesen magától értetődőek. Rendelkezésre állnak a motorvédelem (a túlterhelés-relé funkcióval), a rendszer védelme, az indítókombinációk rövidzárlat elleni védelme, a transzformátorvédelem, a fő- és vészleállás-kapcsolók, valamint az informatikai hálózatokban történő használatra. Csavaros vagy rugós csatlakozással kaphatók gyors, karbantartást nem igénylő és rezgésálló csatlakozáshoz, és opcionálisan beépített segédkapcsolóval. Az átfogó tartozékok, mint például segédérintkezők, segédkioldók, jelzőkapcsolók stb. Minden mérethez megegyeznek. Különböző energiaellátási lehetőségek használata, például a megfelelő SIRIUS 3RV29 befogási rendszer jelentősen csökkenti a főáramkör vezetékét. A 3RV2 megszakítók helyettesitik a bevált 3RV1 sorozatát. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
