Siemens 3RV2431-4EA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 22 - 32 A Kapcsolási feszültség (max.): 690 vásárlása

Egy kék-szürke SIEMENS elektromos mágneskapcsoló az 'ON' felirattal. Több csatlakozókapocs található rajta felül és alul.

Hasonló kivitel

'Egy nyitott elosztószekrény kábelekkel és készülékekkel áll egy ablak mellett, amelyet vízcseppek borítanak, és egy gépet mutat.'

A „Beépíthető tartozékok áramköri megszakítókhoz" rész bemutatja a csatlakozási lehetőségeket: keresztirányú segédkapcsolók, jelző- és leválasztóeszközök, sorkapocs-blokkok, feszültségkioldók.

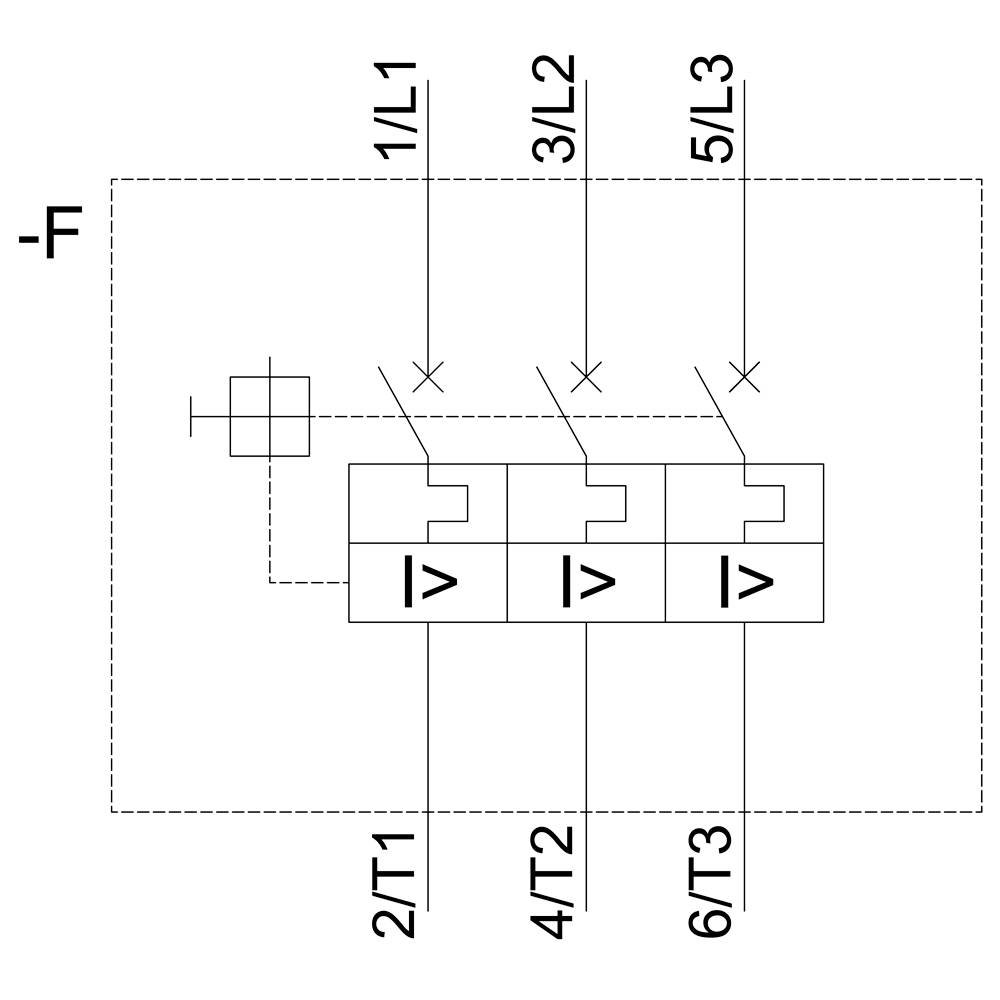

Kapcsolási rajz mutatja a háromfázisú relét a csatlakozók megjelölésével: 1/L1, 3/L2, 5/L3 bemenetként és 2/T1, 4/T2, 6/T3 kimenetként.

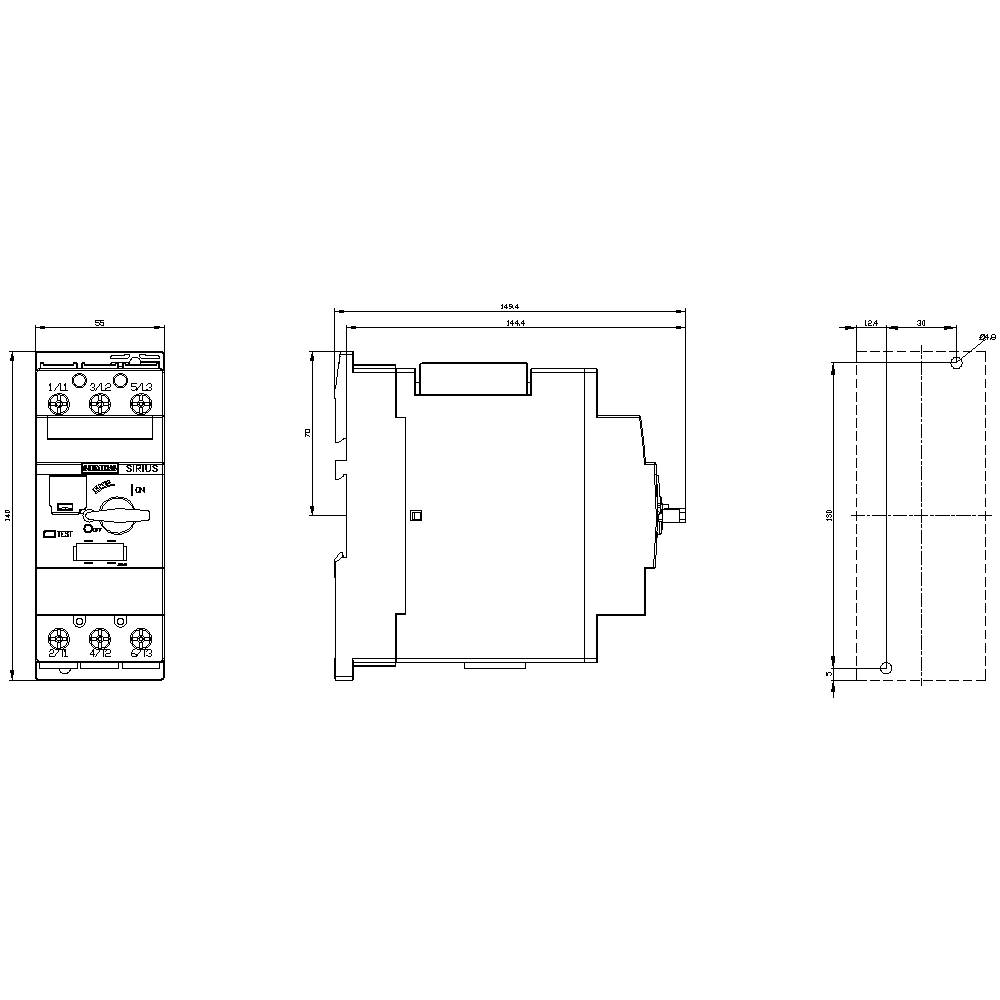

Egy elektromos készülék műszaki rajza elölnézettel, oldalnézettel és felülnézettel. Tartalmazza a méreteket és a csatlakozók szimbólumait.

1/5

Hasonló kivitel

Termék típus

Teljesítménykapcsoló

Áram beállítási tartomány (max.)

32 A

Csatlakozó

Csavaros csatlakozó

Csomagolás

darab

Gyártói szám

3RV2431-4EA10

Adatlap (PDF)

Szállítás: 10. 27. K.

Szám

Összesen (96 055 Ft / Darab)

96 055 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Csomagolás: darab

Termék típus: Teljesítménykapcsoló

Gyártói szám: 3RV2431-4EA10

Beépítési méret: S2

Beállítási tartomány, áram (min.): 22 A

Áram beállítási tartomány (max.): 32 A

Beállítási tartomány (áram): 22 - 32 A

Terhelési áram: 32 A

Pólusszám: 3 pólusú

Kapcsolási feszültség (max.): 690 V/AC

Szerelés: Kalapsín

Hőmérséklet (min.): -20 °C

Hőmérséklet (max.): +60 °C

Jellemzők: Segédérintkezővel

Csatlakozó: Csavaros csatlakozó

: IP20

Mélység: 149 mm

Szélesség: 55 mm

Magasság: 140 mm

Méret: (Sz x Ma x Mé) 55 x 140 x 149 mm

Tartalom: 1 db

RoHS konform: Igen

: 0

: 0

: 32 A

: 3

: 22-32 A

: 20-690 V

: IP20

: Other

: FALSE

: Screw connection

: Wing knob

: FALSE

: 65 kA

: TRUE

: FALSE

: FALSE

: Built-in device fixed built-in technique

UKCA: Igen

Változatok(Az adatok ÁFA- és szállítási költség nélkül értendők)

Áram beállítási tartomány (max.)

Csomagolás

Beállítási tartomány, áram (min.)

Siemens 3RV2031-4JA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 54 - 65 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 55 x 140 x 149 mm darab

Rendelési szám:1430975

65 A

darab

54 A

Siemens 3RV2031-4KA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 62 - 73 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 55 x 140 x 149 mm darab

Rendelési szám:1431045

73 A

darab

62 A

Siemens 3RV2031-4JA10-0BA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 54 - 65 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 55 x 140 x 149 mm

Rendelési szám:1683707

65 A

54 A

Siemens 3RV2031-4BB15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 14 - 20 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 55 x 140 x 149 mm darab

Rendelési szám:1699183

20 A

darab

14 A

Siemens 3RV2031-4JB15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 54 - 65 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 55 x 140 x 149 mm darab

Rendelési szám:1699184

65 A

darab

54 A

Siemens 3RV2031-4DA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 18 - 25 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 55 x 140 x 149 mm

Rendelési szám:1704589

25 A

18 A

Siemens 3RV2031-4EA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 22 - 32 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 55 x 140 x 149 mm darab

Rendelési szám:1704590

32 A

darab

22 A

Siemens 3RV2031-4JA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 54 - 65 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 55 x 140 x 149 mm darab

Rendelési szám:1704591

65 A

darab

54 A

Siemens 3RV2031-4EA15-0BA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 22 - 32 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 55 x 140 x 149 mm darab

Rendelési szám:1720800

32 A

darab

22 A

Siemens 3RV2031-4BB10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 14 - 20 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 55 x 140 x 149 mm darab

Rendelési szám:1736184

20 A

darab

14 A

Dokumentumok és letöltések

Adatlap

Adatlap 1702522 Siemens 3RV2431-4EA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 22 - 32 A Kapcsolási feszültség (max.): 690

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1702522 Siemens 3RV2431-4EA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 22 - 32 A Kapcsolási feszültség (max.): 690

Leírás

Áramköri megszakító méret S2 a transzformátorvédelemhez A-felszabadítás 22 ... 32 A N-felszabadítás 640 A Csavaros csatlakozás Szabványos kapcsolási teljesítmény SIRIUS 3RV2 megszakító transzformátorvédelemhez a transzformátorok rövidzárlat és túlterhelés elleni védelme érdekében. A kompakt és klímaberendezésű megszakítók optimálisak az alacsony terhelés miatt a terhelés-adagolókban, természetesen az IE3 / IE4 motoroknál is, valamint egyenáram váltására. A globális jóváhagyások (pl. IEC és UL / CSA) és a potenciálisan robbanásveszélyes alkalmazások (ATEX vagy IEC Ex) iránti kérelmek természetesen magától értetődőek. Rendelkezésre állnak a motorvédelem (a túlterhelés-relé funkcióval), a rendszer védelme, az indítókombinációk rövidzárlat elleni védelme, a transzformátorvédelem, a fő- és vészleállás-kapcsolók, valamint az informatikai hálózatokban történő használatra. Csavaros vagy rugós csatlakozással kaphatók gyors, karbantartást nem igénylő és rezgésálló csatlakozáshoz, és opcionálisan beépített segédkapcsolóval. Az átfogó tartozékok, mint például segédérintkezők, segédkioldók, jelzőkapcsolók stb. Minden mérethez megegyeznek. Különböző energiaellátási lehetőségek használata, például a megfelelő SIRIUS 3RV29 befogási rendszer jelentősen csökkenti a főáramkör vezetékét. A 3RV2 megszakítók helyettesitik a bevált 3RV1 sorozatát. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.
