Siemens 3RV2431-4VA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 35 - 45 A Kapcsolási feszültség (max.): 690 vásárlása

A kép egy fekete elektromos teljesítménymegszakítót mutat elöl egy billenőkapcsolóval. A márkajelzés jól látható.

Hasonló kivitel

Egy nyitott kapcsolószekrény elektronikus alkatrészekkel áll egy esős üvegablak mellett, amelynek túloldalán homályosan ipari gépek láthatók.

A diagram bemutatja a teljesítménymegszakítók tartozékait, beleértve a segédkapcsolókat, feszültségmentesítő kapcsolókat és jelzőérintkezőket, 1-től 9-ig számozva.

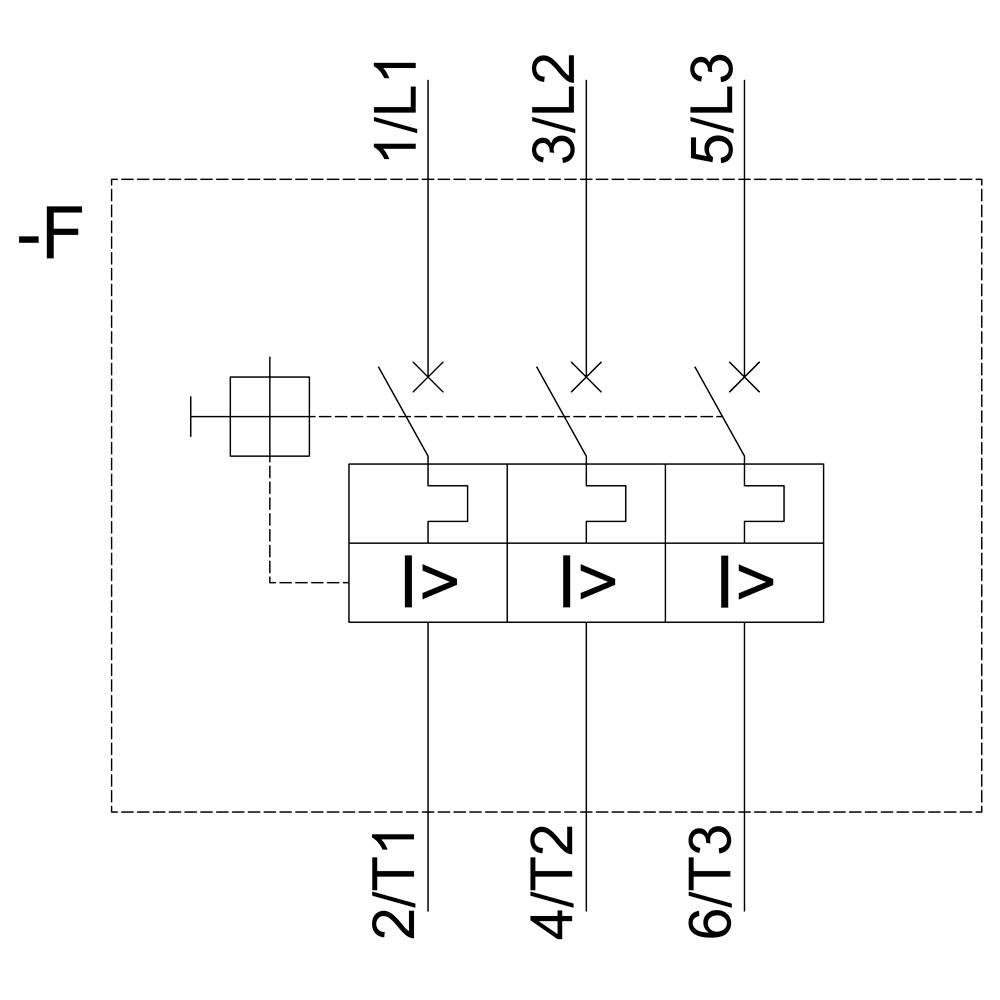

Háromfázisú villamoshálózat védőrelével ellátott kapcsolási rajza. Három függőleges kötés jelöli az L1, L2 és L3 fázisokat.

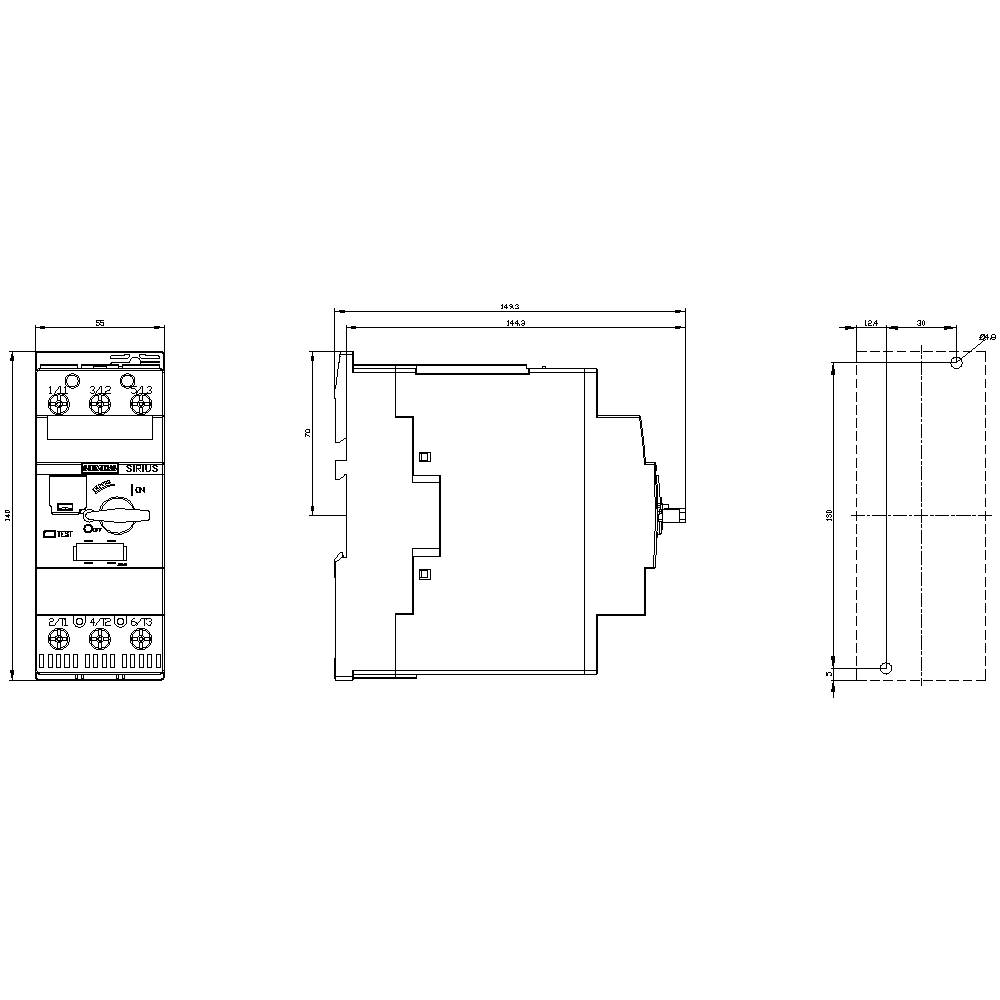

Háromoldalas műszaki rajz egy elektromos készülékről feliratokkal és méretekkel. Elölnézet mutatja a csatlakozókat, oldalnézetek feltárják a ház kontúrjait és pontos méreteit.

1/5

Hasonló kivitel

Termék típus

Teljesítménykapcsoló

Áram beállítási tartomány (max.)

45 A

Csatlakozó

Csavaros csatlakozó

Csomagolás

önálló

Gyártói szám

3RV2431-4VA10

Adatlap (PDF)

Szállítás: 10. 27. K.

Szám

Összesen (109 441 Ft / Darab)

109 441 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Csomagolás: önálló

Termék típus: Teljesítménykapcsoló

Gyártói szám: 3RV2431-4VA10

Beépítési méret: S2

Beállítási tartomány, áram (min.): 35 A

Áram beállítási tartomány (max.): 45 A

Beállítási tartomány (áram): 35 - 45 A

Terhelési áram: 45 A

Pólusszám: 3 pólusú

Kapcsolási feszültség (max.): 690 V/AC

Szerelés: Kalapsín

Hőmérséklet (min.): -20 °C

Hőmérséklet (max.): +60 °C

Jellemzők: Segédérintkezővel

Csatlakozó: Csavaros csatlakozó

: IP20

Mélység: 149 mm

Szélesség: 55 mm

Magasság: 140 mm

Méret: (Sz x Ma x Mé) 55 x 140 x 149 mm

Tartalom: 1 db

RoHS konform: Igen

: 0

: 0

: 45 A

: 3

: IP20

: Other

: FALSE

: Screw connection

: Wing knob

: FALSE

: 65 kA

: TRUE

: FALSE

: FALSE

: Built-in device fixed built-in technique

UKCA: Igen

Változatok(Az adatok ÁFA- és szállítási költség nélkül értendők)

Áram beállítási tartomány (max.)

Csomagolás

Beállítási tartomány, áram (min.)

Siemens 3RV2031-4JA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 54 - 65 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 55 x 140 x 149 mm darab

Rendelési szám:1430975

65 A

darab

54 A

Siemens 3RV2031-4KA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 62 - 73 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 55 x 140 x 149 mm darab

Rendelési szám:1431045

73 A

darab

62 A

Siemens 3RV2031-4JA10-0BA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 54 - 65 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 55 x 140 x 149 mm

Rendelési szám:1683707

65 A

54 A

Siemens 3RV2031-4BB15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 14 - 20 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 55 x 140 x 149 mm darab

Rendelési szám:1699183

20 A

darab

14 A

Siemens 3RV2031-4JB15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 54 - 65 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 55 x 140 x 149 mm darab

Rendelési szám:1699184

65 A

darab

54 A

Siemens 3RV2031-4DA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 18 - 25 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 55 x 140 x 149 mm

Rendelési szám:1704589

25 A

18 A

Siemens 3RV2031-4EA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 22 - 32 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 55 x 140 x 149 mm darab

Rendelési szám:1704590

32 A

darab

22 A

Siemens 3RV2031-4JA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 54 - 65 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 55 x 140 x 149 mm darab

Rendelési szám:1704591

65 A

darab

54 A

Siemens 3RV2031-4EA15-0BA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 22 - 32 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 55 x 140 x 149 mm darab

Rendelési szám:1720800

32 A

darab

22 A

Siemens 3RV2031-4BB10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 14 - 20 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 55 x 140 x 149 mm darab

Rendelési szám:1736184

20 A

darab

14 A

Dokumentumok és letöltések

Adatlap

Adatlap 1745809 Siemens 3RV2431-4VA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 35 - 45 A Kapcsolási feszültség (max.): 690

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1745809 Siemens 3RV2431-4VA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 35 - 45 A Kapcsolási feszültség (max.): 690

Leírás

Áramköri megszakító méret S2 a transzformátorvédelemhez A-felszabadítás 35 ... 45 A N-felszabadítás 922 A Csavaros csatlakozás Szabványos kapcsolási teljesítmény SIRIUS 3RV2 megszakító transzformátorvédelemhez a transzformátorok rövidzárlat és túlterhelés elleni védelme érdekében. A kompakt és klímaberendezésű megszakítók optimálisak az alacsony terhelés miatt a terhelés-adagolókban, természetesen az IE3 / IE4 motoroknál is, valamint egyenáram váltására. A globális jóváhagyások (pl. IEC és UL / CSA) és a potenciálisan robbanásveszélyes alkalmazások (ATEX vagy IEC Ex) iránti kérelmek természetesen magától értetődőek. Rendelkezésre állnak a motorvédelem (a túlterhelés-relé funkcióval), a rendszer védelme, az indítókombinációk rövidzárlat elleni védelme, a transzformátorvédelem, a fő- és vészleállás-kapcsolók, valamint az informatikai hálózatokban történő használatra. Csavaros vagy rugós csatlakozással kaphatók gyors, karbantartást nem igénylő és rezgésálló csatlakozáshoz, és opcionálisan beépített segédkapcsolóval. Az átfogó tartozékok, mint például segédérintkezők, segédkioldók, jelzőkapcsolók stb. Minden mérethez megegyeznek. Különböző energiaellátási lehetőségek használata, például a megfelelő SIRIUS 3RV29 befogási rendszer jelentősen csökkenti a főáramkör vezetékét. A 3RV2 megszakítók helyettesitik a bevált 3RV1 sorozatát. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.
