Siemens 3RV2742-5JD10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 50 A (max) Kapcsolási feszültség (max.): 69 vásárlása

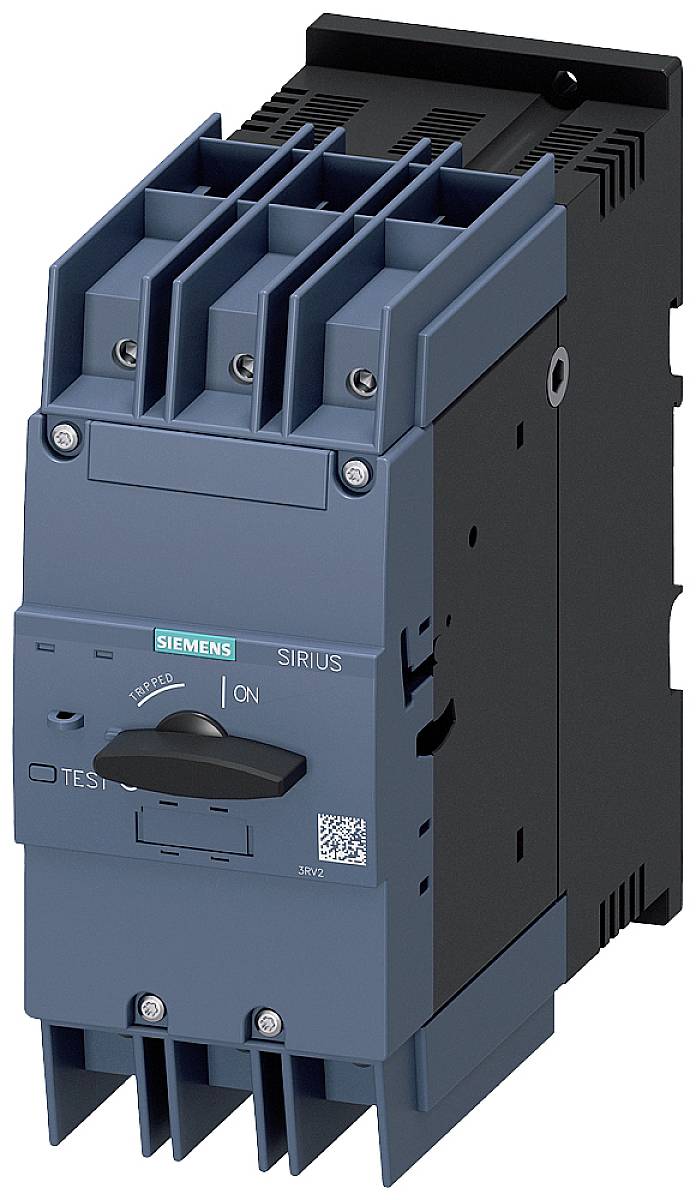

Egy kék Siemens SIRIUS-kapcsoló ON (BE) pozícióban. Egy elektromos rendszer eszközeinek vezérlésére szolgáló fő alkatrész.

Hasonló kivitel

Egy kapcsolószekrény nyitott kábelekkel és kapcsolókkal egy esőtől nedves ablak mellett, amelyen át ipari gépek láthatók.

Elektromos kapcsolási rajz létradiagramja, amely tartalmazza az 1/L1, 3/L2, 5/L3 fázisvezetőket és a 2/T1, 4/T2, 6/T3 kontaktushelyeket, áramfolyamot mutat.

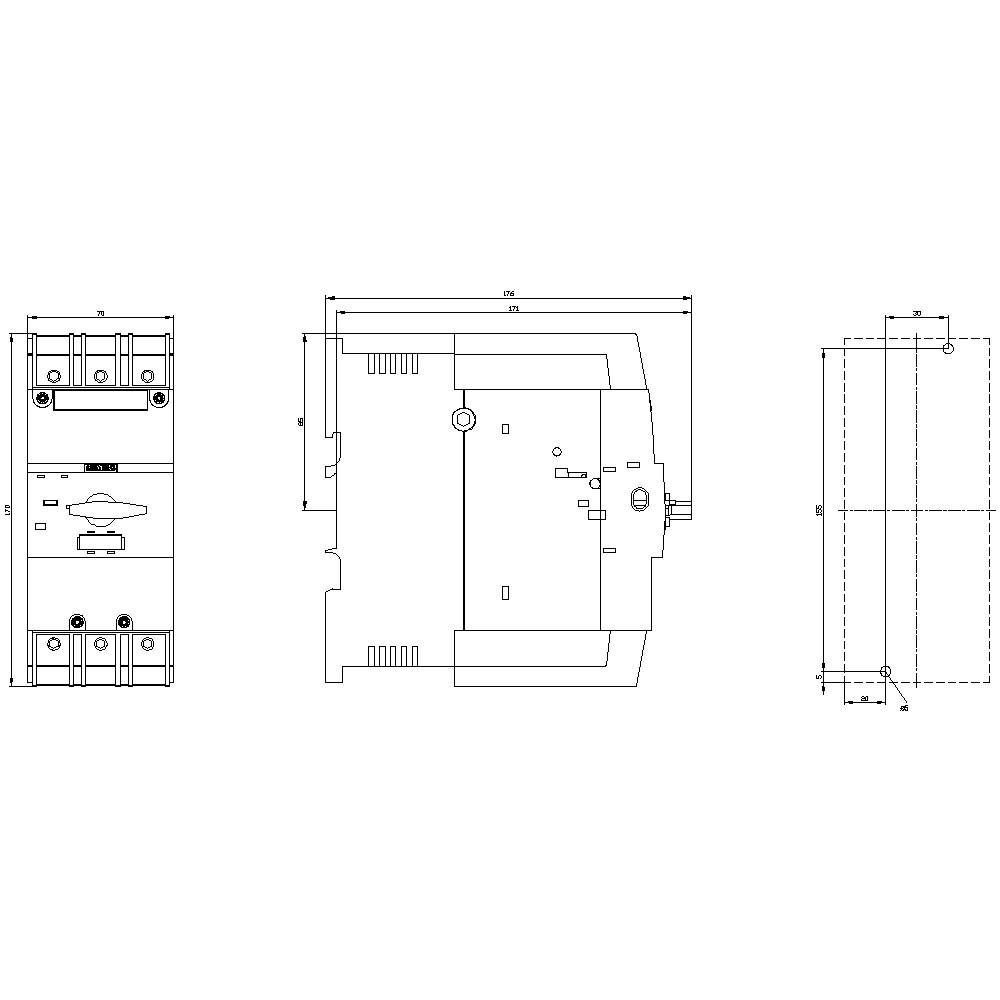

Egy kapcsoló műszaki rajza három nézetben: elölnézet, oldalnézet és felülnézet, méretekkel és részletekkel.

1/4

Hasonló kivitel

Termék típus

Teljesítménykapcsoló

Áram beállítási tartomány (max.)

50 A

Csatlakozó

Csavaros csatlakozó

Csomagolás

darab

Gyártói szám

3RV2742-5JD10

Adatlap (PDF)

Szállítás: 10. 22. Cs.

Szám

Összesen (210 228 Ft / Darab)

210 228 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Csomagolás: darab

Termék típus: Teljesítménykapcsoló

Gyártói szám: 3RV2742-5JD10

Beépítési méret: S3

Áram beállítási tartomány (max.): 50 A

Beállítási tartomány (áram): 50 A (max)

Pólusszám: 3 pólusú

Kapcsolási feszültség (max.): 690 V/AC

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Alkalmas márka: Siemens

Szerelés: Kalapsín

Hőmérséklet (min.): -20 °C

Hőmérséklet (max.): +60 °C

Jellemzők: Segédérintkezővel

Csatlakozó: Csavaros csatlakozó

: IP20

Mélység: 176 mm

Szélesség: 70 mm

Magasság: 170 mm

Méret: (Sz x Ma x Mé) 70 x 170 x 176 mm

Tartalom: 1 db

RoHS konform: Igen

: 50 A

: 3

: IP20

: Other

: FALSE

: Screw connection

: Wing knob

: FALSE

: 100 kA

: TRUE

: FALSE

: FALSE

: Built-in device fixed built-in technique

UKCA: Igen

Változatok(Az adatok ÁFA- és szállítási költség nélkül értendők)

Áram beállítási tartomány (max.)

Csomagolás

Beállítási tartomány, áram (min.)

Siemens 3RV2041-4MA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 80 - 100 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 70 x 165 x 176 mm darab

Rendelési szám:1699599

100 A

darab

80 A

Siemens 3RV2041-4FA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 28 - 40 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 70 x 165 x 176 mm darab

Rendelési szám:1702647

40 A

darab

28 A

Siemens 3RV2041-4MA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 80 - 100 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 70 x 165 x 176 mm darab

Rendelési szám:1705000

100 A

darab

80 A

Siemens 3RV2041-4YA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 75 - 93 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 70 x 165 x 176 mm

Rendelési szám:1705001

93 A

75 A

Siemens 3RV2042-4FA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 28 - 40 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 70 x 165 x 176 mm

Rendelési szám:1705002

40 A

28 A

Siemens 3RV2041-4FA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 28 - 40 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 70 x 165 x 176 mm

Rendelési szám:1746893

40 A

28 A

Siemens 3RV2041-4HA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 36 - 50 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 70 x 165 x 176 mm darab

Rendelési szám:1746894

50 A

darab

36 A

Siemens 3RV2041-4HA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 36 - 50 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 70 x 165 x 176 mm darab

Rendelési szám:1746895

50 A

darab

36 A

Siemens 3RV2041-4JA10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 45 - 63 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 70 x 165 x 176 mm darab

Rendelési szám:1746896

63 A

darab

45 A

Siemens 3RV2041-4JA15 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 45 - 63 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 70 x 165 x 176 mm

Rendelési szám:1746897

63 A

45 A

Dokumentumok és letöltések

Adatlap

Adatlap 1703886 Siemens 3RV2742-5JD10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 50 A (max) Kapcsolási feszültség (max.): 69

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1703886 Siemens 3RV2742-5JD10 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 50 A (max) Kapcsolási feszültség (max.): 69

Leírás

Megszakító méret S3 rendszervédelemmel, jóváhagyási megszakítóval UL 489, CSA C22.2 No.5-02 A kioldó 50 A N kioldó 650 A Csavaros csatlakozás SIRIUS 3RV2 megszakító a rendszervédelemhez az UL 489 / CSA szerint C22.2 No.5 a rendszerek és a fogyasztók rövidzárlat elleni védelmére az UL szerint tervezett üzemekben. A kompakt és klímaberendezésű megszakítók optimálisak az alacsony terhelés miatt a terhelés-adagolókban, természetesen az IE3 / IE4 motoroknál is, valamint egyenáram váltására. A globális jóváhagyások (pl. IEC és UL / CSA) és a potenciálisan robbanásveszélyes alkalmazások (ATEX vagy IEC Ex) iránti kérelmek természetesen magától értetődőek. Rendelkezésre állnak a motorvédelem (a túlterhelés-relé funkcióval), a rendszer védelme, az indítókombinációk rövidzárlat elleni védelme, a transzformátorvédelem, a fő- és vészleállás-kapcsolók, valamint az informatikai hálózatokban történő használatra. Csavaros vagy rugós csatlakozással kaphatók gyors, karbantartást nem igénylő és rezgésálló csatlakozáshoz, és opcionálisan beépített segédkapcsolóval. Az átfogó tartozékok, mint például segédérintkezők, segédkioldók, jelzőkapcsolók stb. Minden mérethez megegyeznek. Különböző energiaellátási lehetőségek használata, például a megfelelő SIRIUS 3RV29 befogási rendszer jelentősen csökkenti a főáramkör vezetékét. A 3RV2 megszakítók helyettesitik a bevált 3RV1 sorozatát. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
