Name: Siemens 3RW5056-6AB04 3RW50566AB04 Lágyindító Motorteljesítmény 400 V-nál 90 kW Motorteljesítmény 230 V-nál 45 kW 200 V,
Brand: Siemens
SKU: 2864169
Availability: BackOrder

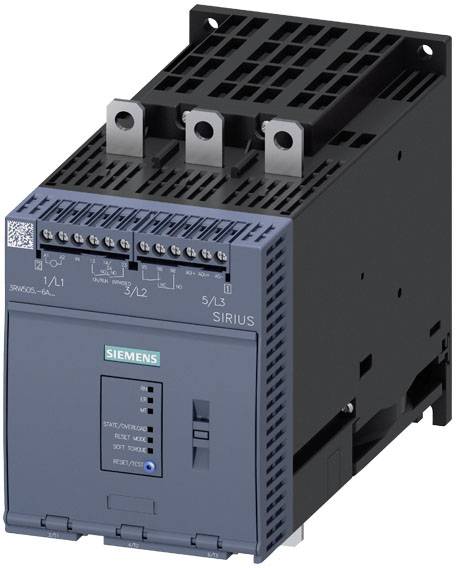

Egy Siemens gyártmányú elektromos mágneskapcsoló, SIRIUS típus. Három pólusa van, amely alkalmas ipari kapcsolóberendezésekben vagy motorvezérlésekben történő teljesítményvezérlésre.

Szerverszekrény bekötött komponensekkel és kapcsolószekrényekkel egy technikai helyiségben, amelyek áramellátást és adatkapcsolatot biztosítanak.

A diagram bemutatja egy lágyindító bekötését és komponenseit. Modulokat, burkolatokat és csatlakozó elemeket tartalmaz, számozott magyarázatokkal.

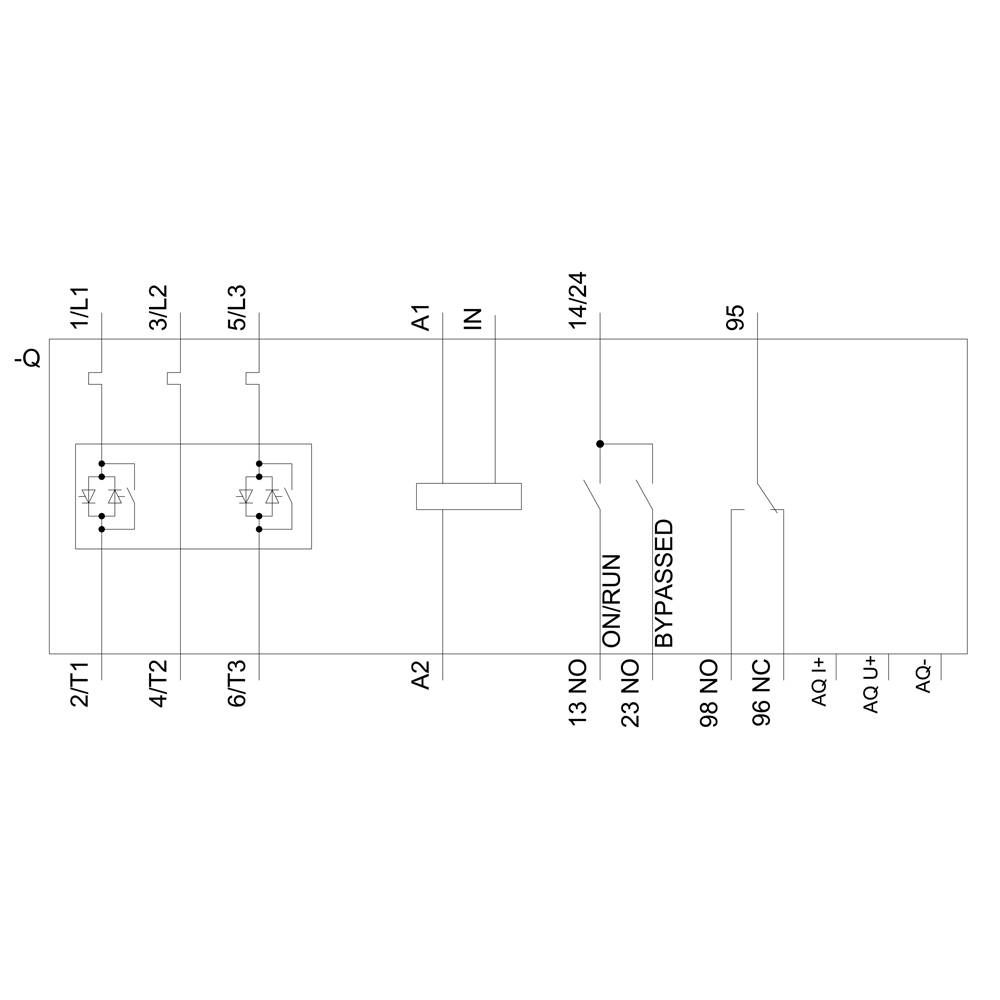

Egy elektromos rendszer kapcsolási rajza érintkezőkkel és csatlakozókkal, beleértve a jelöléseket, mint IN, A1, A2, T1, T2, T3.

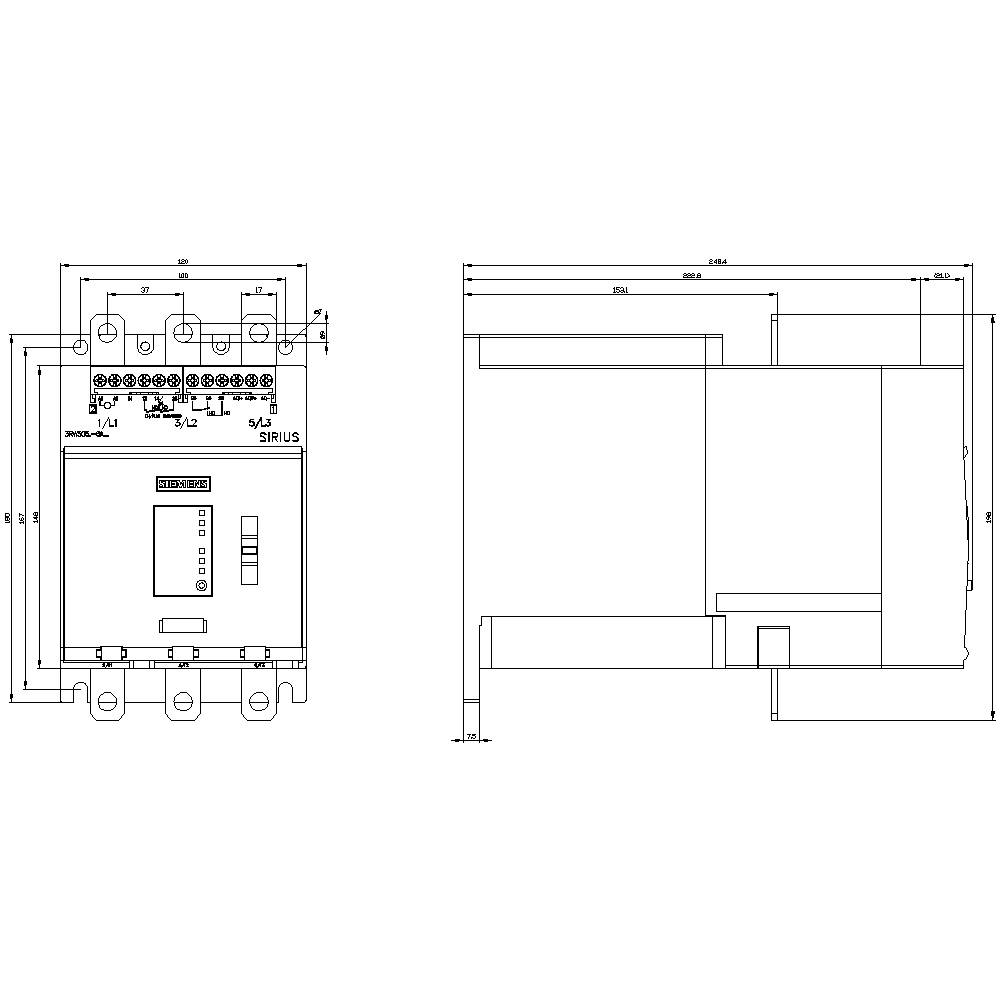

'Egy SIRIUS kapcsolókészülék részletes méreteket és csatlakozásokat bemutató műszaki rajza, elölnézeti és oldalnézeti perspektívában.'

1/5

Hasonló kivitel

Adatlap (PDF)

Szállítás: 10. 26. [H.]

Szám

készlet

Összesen (996 990 Ft / Darab)

996 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Digitális bemenetek száma: 1
A motorvédelem kialakítása: elektronikus, a motor termikus túlterhelése esetén kiold
Rögzítés módja: csavaros rögzítés
Működési frekvencia: 50/60 Hz
Szigetelési feszültség: 600 V
Védettség: IP00
A digitális kimenetek kialakítása: 2 érintkező (NO) / 1 váltóérintkező (CO)
A lágyindító mérete: S6

Motorfeszültség: 200-480 V

Termék típus: Lágyindító

Csatlakozási áram: 171 A

Motorteljesítmény 230 V-nál: 45 kW

Motorteljesítmény 400 V-nál: 90 kW

Névleges feszültség: 200 V
480 V

Kivitel: Termékváltozat: AC/DC 24 V

Gyártói szám: 3RW50566AB04

Névleges áram: 171 A

Névleges áramerősség, kerekítve: 171 A

Gyártói szám: 3RW5056-6AB04

Motorteljesítmény 230 V/400 V-nál: 90 kW

Kifutási idő: 20 mp

Méret: (Sz x Ma x Mé) 120 x 198 x 249 mm

Csatlakozó: Csavaros kapocs

Szélesség: 120 mm

Magasság: 198 mm

Mélység: 249 mm

Hőmérséklet (max.): +60 °C

Hőmérséklet (min.): -25 °C

UKCA: Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Névleges áramerősség, kerekítve

Motorteljesítmény 400 V-nál

Motorteljesítmény 230 V-nál

Névleges feszültség

Siemens 3RW3026-1BB14 3RW30261BB14 Lágyindító Motorteljesítmény 400 V-nál 11 kW Motorteljesítmény 230 V-nál 5.5 kW 200 V, 480 V Névleges áram 25 A

Rendelési szám:2864143

Szállítás: 10. 14. [Sze.]

2 készletConrad Electronic

25 A

11 kW

5.5 kW

200 V

Min.: 1

Többszörös: 1

161 990 Ft^*

Siemens 3RW4028-1BB14 3RW40281BB14 Lágyindító Motorteljesítmény 400 V-nál 18.5 kW Motorteljesítmény 230 V-nál 11 kW 200 V, 480 V Névleges áram 38 A

Rendelési szám:2864144

Szállítás: 10. 14. [Sze.]

2 készletConrad Electronic

38 A

18.5 kW

11 kW

200 V

Min.: 1

Többszörös: 1

314 990 Ft^*

Siemens 3RW5055-2AB04 3RW50552AB04 Lágyindító Motorteljesítmény 400 V-nál 75 kW Motorteljesítmény 230 V-nál 37 kW 200 V, 480 V Névleges áram 143 A

Rendelési szám:2864145

Szállítás: 10. 28. [Sze.]

Conrad Electronic

143 A

75 kW

37 kW

200 V

Min.: 1

Többszörös: 1

890 990 Ft^*

Siemens 3RW5055-2AB05 3RW50552AB05 Lágyindító Motorteljesítmény 400 V-nál 75 kW Motorteljesítmény 230 V-nál 37 kW 200 V, 600 V Névleges áram 143 A

Rendelési szám:2864146

Szállítás: 10. 28. [Sze.]

Conrad Electronic

143 A

75 kW

37 kW

200 V

Min.: 1

Többszörös: 1

979 990 Ft^*

Siemens 3RW5055-2AB14 3RW50552AB14 Lágyindító Motorteljesítmény 400 V-nál 75 kW Motorteljesítmény 230 V-nál 37 kW 200 V, 480 V Névleges áram 143 A

Rendelési szám:2864147

Szállítás: 10. 28. [Sze.]

Conrad Electronic

143 A

75 kW

37 kW

200 V

Min.: 1

Többszörös: 1

890 990 Ft^*

Siemens 3RW5055-2AB15 3RW50552AB15 Lágyindító Motorteljesítmény 400 V-nál 75 kW Motorteljesítmény 230 V-nál 37 kW 200 V, 600 V Névleges áram 143 A

Rendelési szám:2864148

Szállítás: 10. 28. [Sze.]

Conrad Electronic

143 A

75 kW

37 kW

200 V

Min.: 1

Többszörös: 1

979 990 Ft^*

Siemens 3RW5055-2TB04 3RW50552TB04 Lágyindító Motorteljesítmény 400 V-nál 75 kW Motorteljesítmény 230 V-nál 37 kW 200 V, 480 V Névleges áram 143 A

Rendelési szám:2864149

Szállítás: 2027. 01. 13. [Sze.]

Conrad Electronic

143 A

75 kW

37 kW

200 V

Min.: 1

Többszörös: 1

890 990 Ft^*

Siemens 3RW5055-2TB05 3RW50552TB05 Lágyindító Motorteljesítmény 400 V-nál 75 kW Motorteljesítmény 230 V-nál 37 kW 200 V, 600 V Névleges áram 143 A

Rendelési szám:2864150

Szállítás: 2027. 01. 13. [Sze.]

Conrad Electronic

143 A

75 kW

37 kW

200 V

Min.: 1

Többszörös: 1

979 990 Ft^*

Siemens 3RW5055-2TB14 3RW50552TB14 Lágyindító Motorteljesítmény 400 V-nál 75 kW Motorteljesítmény 230 V-nál 37 kW 200 V, 480 V Névleges áram 143 A

Rendelési szám:2864151

Szállítás: 10. 28. [Sze.]

Conrad Electronic

143 A

75 kW

37 kW

200 V

Min.: 1

Többszörös: 1

890 990 Ft^*

Siemens 3RW5055-2TB15 3RW50552TB15 Lágyindító Motorteljesítmény 400 V-nál 75 kW Motorteljesítmény 230 V-nál 37 kW 200 V, 600 V Névleges áram 143 A

Rendelési szám:2864152

Szállítás: 10. 28. [Sze.]

Conrad Electronic

143 A

75 kW

37 kW

200 V

Min.: 1

Többszörös: 1

979 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 2864169 Siemens 3RW5056-6AB04 3RW50566AB04 Lágyindító Motorteljesítmény 400 V-nál 90 kW Motorteljesítmény 230 V-nál 45 kW 200 V,

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2864169 Siemens 3RW5056-6AB04 3RW50566AB04 Lágyindító Motorteljesítmény 400 V-nál 90 kW Motorteljesítmény 230 V-nál 45 kW 200 V,

Leírás

SIRIUS lágyindító 200-480 V 171 A, AC/DC 24 V Csavarkapcsok analóg kimenet SIRIUS 3RW50 Basic Performance lágyindító egyszerű alkalmazásokhoz a háromfázisú aszinkron motorok zökkenőmentes indításához és leállításához.
Fokozatmentes indítás, áramcsúcsok csökkentése, hálózati feszültség ingadozás elkerülése indításkor, táphálózat tehermentesítés, mechanikai terhelés csökkentése a hajtásban, jelentős hely- és vezetékmegtakarítás a csillag-delta indítókhoz és frekvenciaváltókhoz képest, karbantartásmentes kapcsolás és rendkívül egyszerű kezelés. Az integrált bypass lehetővé teszi a nagyon kompakt kialakítást, energiát takarít meg és kevesebb fűtést biztosít a kapcsolószekrényben. Az intelligens felügyeleti funkciók védik a lágyindítót a túlmelegedéstől és a motort a túlterheléstől. Ezenkívül az áramerősséget az indítás során egy beállítható maximális értékre korlátozhatja. Az innovatív Soft-Torque funkció biztosítja, hogy a motor finoman induljon. A beépített távoli visszaállítással gyorsan és egyszerűen távolról is javíthatja a hibákat. Világszerte engedélyezett (pl. IEC és UL/CSA) a potenciálisan robbanásveszélyes alkalmazásokhoz is (ATEX vagy IEC Ex).
A Basic Performance 3RW50 lágyindítók 600 V-ig terjedő hálózatokhoz, 315 kW-ig terjedő teljesítménytartományban, 24 V-os vagy 110-250 V-os vezérlő tápfeszültséggel és konzisztensen csavaros és rugós csatlakozókkal állnak rendelkezésre. Különböző készülékváltozatok állnak rendelkezésre az analóg kimenethez és a termisztoros motorvédelemhez.
Az opcionális kommunikációs modulok lehetővé teszik a PROFINET-en, PROFIBUS-on és Modbus TCP-n keresztüli csatlakozást. A kapcsolószekrény ajtajába különféle HMI modulok állnak rendelkezésre.
A 3RW50 lágyindítók felváltják a jól bevált 3RW40 sorozatot (S6-S12 méretek).
SIRIUS 3RW5 lágyindító - olyan rugalmas, mint az Ön feladata.

Ez a szöveg gépi fordítással készült.
