Name: Siemens 3RW5072-6TB04 3RW50726TB04 Lágyindító Motorteljesítmény 400 V-nál 110 kW Motorteljesítmény 230 V-nál 55 kW 200 V
Brand: Siemens
SKU: 2864189
Availability: BackOrder

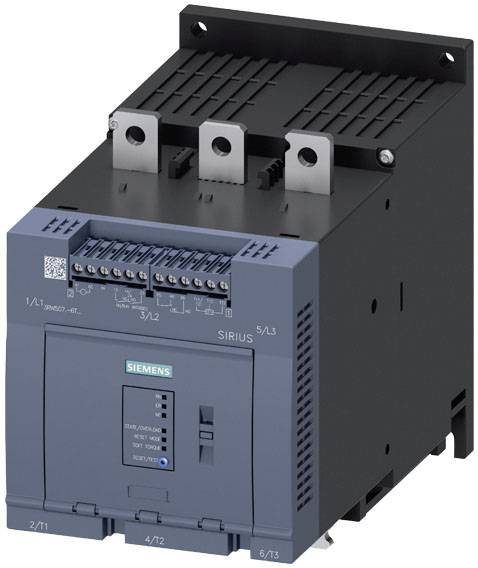

Egy kék-fekete elektromos kapcsolóblokk felső csatlakozókkal és különböző kapcsolókkal és jelzőkkel elöl, Siemens gyártmány.

Elektromos kapcsolótáblák egy szervergépteremben, sok kábellel és kapcsolóval. Bemutatja a kábelezés és vezérlési technika bonyolultságát.

'Egy 3RW50-es lágyindító diagram HMI-modulokkal, kommunikációs modulokkal és bekötési útmutatókkal. Különböző burkolatok és fali szerelésű modulok láthatók.'

Két kontaktorral és egy transzformátorral rendelkező elektromos rendszer kapcsolási rajza. Jelölések: 'BE', 'BE/ÜZEM', 'ÁTHIDALT'.

Egy elektromos kapcsoló műszaki rajza részletes méretekkel és csatlakozási pontokkal kétdimenziós nézetben.

1/5

Hasonló kivitel

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 13. [P.]

Szám

készlet

Összesen (1 107 990 Ft / Darab)

1 107 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Digitális bemenetek száma: 1
A motorvédelem kialakítása: elektronikus, kiold, ha a motor termikusan túlterhelt
Rögzítés módja: csavaros rögzítés
Működési frekvencia: 50/60 Hz
Szigetelési feszültség: 600 V
Védettség: IP00
A digitális kimenetek kialakítása: 2 érintkező (NO) / 1 váltóérintkező (CO)
A lágyindító mérete: S12

Motorfeszültség: 200-480 V

Termék típus: Lágyindító

Csatlakozási áram: 210 A

Motorteljesítmény 230 V-nál: 55 kW

Motorteljesítmény 400 V-nál: 110 kW

Névleges feszültség: 200 V
480 V

Kivitel: Termékváltozat: AC/DC 24 V

Gyártói szám: 3RW50726TB04

Névleges áram: 210 A

Névleges áramerősség, kerekítve: 210 A

Gyártói szám: 3RW5072-6TB04

Kifutási idő: 20 mp

Méret: (Sz x Ma x Mé) 160 x 230 x 282 mm

Csatlakozó: Csavaros kapocs

Szélesség: 160 mm

Magasság: 230 mm

Mélység: 282 mm

Hőmérséklet (max.): +60 °C

Hőmérséklet (min.): -25 °C

UKCA: Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Motorteljesítmény 230 V-nál

Motorteljesítmény 400 V-nál

Névleges áramerősség, kerekítve

Névleges feszültség

Siemens 3RW3026-1BB14 3RW30261BB14 Lágyindító Motorteljesítmény 400 V-nál 11 kW Motorteljesítmény 230 V-nál 5.5 kW 200 V, 480 V Névleges áram 25 A

Rendelési szám:2864143

Szállítás: 10. 30. [P.]

3 készletConrad Electronic

5.5 kW

11 kW

25 A

200 V

Min.: 1

Többszörös: 1

166 990 Ft^*

Siemens 3RW4028-1BB14 3RW40281BB14 Lágyindító Motorteljesítmény 400 V-nál 18.5 kW Motorteljesítmény 230 V-nál 11 kW 200 V, 480 V Névleges áram 38 A

Rendelési szám:2864144

Szállítás: 10. 30. [P.]

1 készletConrad Electronic

11 kW

18.5 kW

38 A

200 V

Min.: 1

Többszörös: 1

314 990 Ft^*

Siemens 3RW5055-2AB04 3RW50552AB04 Lágyindító Motorteljesítmény 400 V-nál 75 kW Motorteljesítmény 230 V-nál 37 kW 200 V, 480 V Névleges áram 143 A

Rendelési szám:2864145

Szállítás: 11. 13. [P.]

Conrad Electronic

37 kW

75 kW

143 A

200 V

Min.: 1

Többszörös: 1

890 990 Ft^*

Siemens 3RW5055-2AB05 3RW50552AB05 Lágyindító Motorteljesítmény 400 V-nál 75 kW Motorteljesítmény 230 V-nál 37 kW 200 V, 600 V Névleges áram 143 A

Rendelési szám:2864146

Szállítás: 11. 13. [P.]

Conrad Electronic

37 kW

75 kW

143 A

200 V

Min.: 1

Többszörös: 1

979 990 Ft^*

Siemens 3RW5055-2AB14 3RW50552AB14 Lágyindító Motorteljesítmény 400 V-nál 75 kW Motorteljesítmény 230 V-nál 37 kW 200 V, 480 V Névleges áram 143 A

Rendelési szám:2864147

Szállítás: 11. 13. [P.]

Conrad Electronic

37 kW

75 kW

143 A

200 V

Min.: 1

Többszörös: 1

890 990 Ft^*

Siemens 3RW5055-2AB15 3RW50552AB15 Lágyindító Motorteljesítmény 400 V-nál 75 kW Motorteljesítmény 230 V-nál 37 kW 200 V, 600 V Névleges áram 143 A

Rendelési szám:2864148

Szállítás: 11. 13. [P.]

Conrad Electronic

37 kW

75 kW

143 A

200 V

Min.: 1

Többszörös: 1

979 990 Ft^*

Siemens 3RW5055-2TB04 3RW50552TB04 Lágyindító Motorteljesítmény 400 V-nál 75 kW Motorteljesítmény 230 V-nál 37 kW 200 V, 480 V Névleges áram 143 A

Rendelési szám:2864149

Szállítás: 2027. 02. 02. [K.]

Conrad Electronic

37 kW

75 kW

143 A

200 V

Min.: 1

Többszörös: 1

890 990 Ft^*

Siemens 3RW5055-2TB05 3RW50552TB05 Lágyindító Motorteljesítmény 400 V-nál 75 kW Motorteljesítmény 230 V-nál 37 kW 200 V, 600 V Névleges áram 143 A

Rendelési szám:2864150

Szállítás: 2027. 02. 02. [K.]

Conrad Electronic

37 kW

75 kW

143 A

200 V

Min.: 1

Többszörös: 1

979 990 Ft^*

Siemens 3RW5055-2TB14 3RW50552TB14 Lágyindító Motorteljesítmény 400 V-nál 75 kW Motorteljesítmény 230 V-nál 37 kW 200 V, 480 V Névleges áram 143 A

Rendelési szám:2864151

Szállítás: 11. 13. [P.]

Conrad Electronic

37 kW

75 kW

143 A

200 V

Min.: 1

Többszörös: 1

890 990 Ft^*

Siemens 3RW5055-2TB15 3RW50552TB15 Lágyindító Motorteljesítmény 400 V-nál 75 kW Motorteljesítmény 230 V-nál 37 kW 200 V, 600 V Névleges áram 143 A

Rendelési szám:2864152

Szállítás: 11. 13. [P.]

Conrad Electronic

37 kW

75 kW

143 A

200 V

Min.: 1

Többszörös: 1

979 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 2864189 Siemens 3RW5072-6TB04 3RW50726TB04 Lágyindító Motorteljesítmény 400 V-nál 110 kW Motorteljesítmény 230 V-nál 55 kW 200 V

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2864189 Siemens 3RW5072-6TB04 3RW50726TB04 Lágyindító Motorteljesítmény 400 V-nál 110 kW Motorteljesítmény 230 V-nál 55 kW 200 V

Leírás

SIRIUS lágyindító 200-480 V 210 A, AC/DC 24 V csavaros sorkapcsok Termisztor bemenet SIRIUS 3RW50 Basic Teljesítményű lágyindító egyszerű alkalmazásokhoz a háromfázisú aszinkron motorok zökkenőmentes indításához és leállításához.
Fokozatmentes indítás, áramcsúcsok csökkentése, hálózati feszültség ingadozás elkerülése indításkor, táphálózat tehermentesítés, mechanikai terhelés csökkentése a hajtásban, jelentős hely- és vezetékmegtakarítás a csillag-delta indítókhoz és frekvenciaváltókhoz képest, karbantartásmentes kapcsolás és rendkívül egyszerű kezelés. Az integrált bypass lehetővé teszi a nagyon kompakt kialakítást, energiát takarít meg és kevesebb fűtést biztosít a kapcsolószekrényben. Az intelligens felügyeleti funkciók védik a lágyindítót a túlmelegedéstől és a motort a túlterheléstől. Ezenkívül az áramerősséget az indítás során egy beállítható maximális értékre korlátozhatja. Az innovatív Soft-Torque funkció biztosítja, hogy a motor finoman induljon. A beépített távoli visszaállítással gyorsan és egyszerűen távolról is javíthatja a hibákat. Világszerte engedélyezett (pl. IEC és UL/CSA) a potenciálisan robbanásveszélyes alkalmazásokhoz is (ATEX vagy IEC Ex).
A Basic Performance 3RW50 lágyindítók 600 V-ig terjedő hálózatokhoz, 315 kW-ig terjedő teljesítménytartományban, 24 V-os vagy 110-250 V-os vezérlő tápfeszültséggel és konzisztensen csavaros és rugós csatlakozókkal állnak rendelkezésre. Az analóg kimenet és a termisztoros motorvédelemhez különböző készülékváltozatok állnak rendelkezésre.
Az opcionális kommunikációs modulok lehetővé teszik a PROFINET-en, PROFIBUS-on és Modbus TCP-n keresztüli csatlakozást. A kapcsolószekrény ajtajába különféle HMI modulok állnak rendelkezésre.
A 3RW50 lágyindítók felváltják a jól bevált 3RW40 sorozatot (S6-S12 méretek).
SIRIUS 3RW5 lágyindító - olyan rugalmas, mint az Ön feladata.

Ez a szöveg gépi fordítással készült.
