Siemens 3RW5074-6AB05 3RW50746AB05 Lágyindító Motorteljesítmény 400 V-nál 160 kW Motorteljesítmény 230 V-nál 90 kW 200 V vásárlása

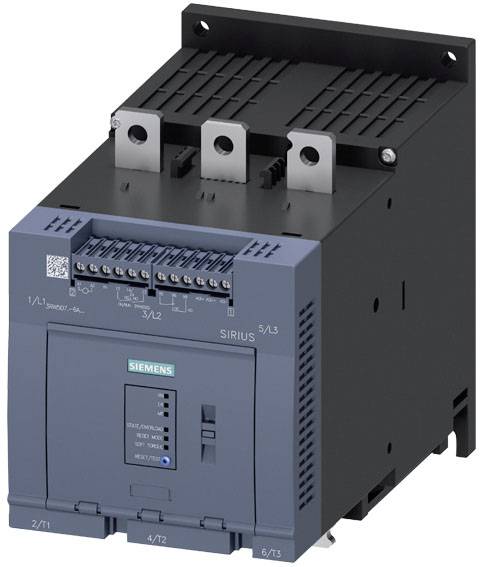

Egy ipari kapcsolókészülék több csatlakozóval, 'SIRIUS Siemens' felirattal, vezérlési és kapcsolási alkalmazásokhoz.

Hasonló kivitel

Több kapcsolótábla egy szerverszekrényben, amelyeket számos kábel és csatlakozás köt össze, amelyek az elektromos és jelvezetékekért felelősek.

'Egy kapcsolókészülék ábrázolása feliratokkal: HMI-modulok, kommunikációs modulok, burkolatok, sínmoduok, betoldódoboz.'

A kapcsolási rajz egy villanymotornak a csillag-delta indítását mutatja, amelyen megjelölésre kerültek a L1, L2, L3, A1, A2, 13, 14, 23, 24 jelű kapcsok.

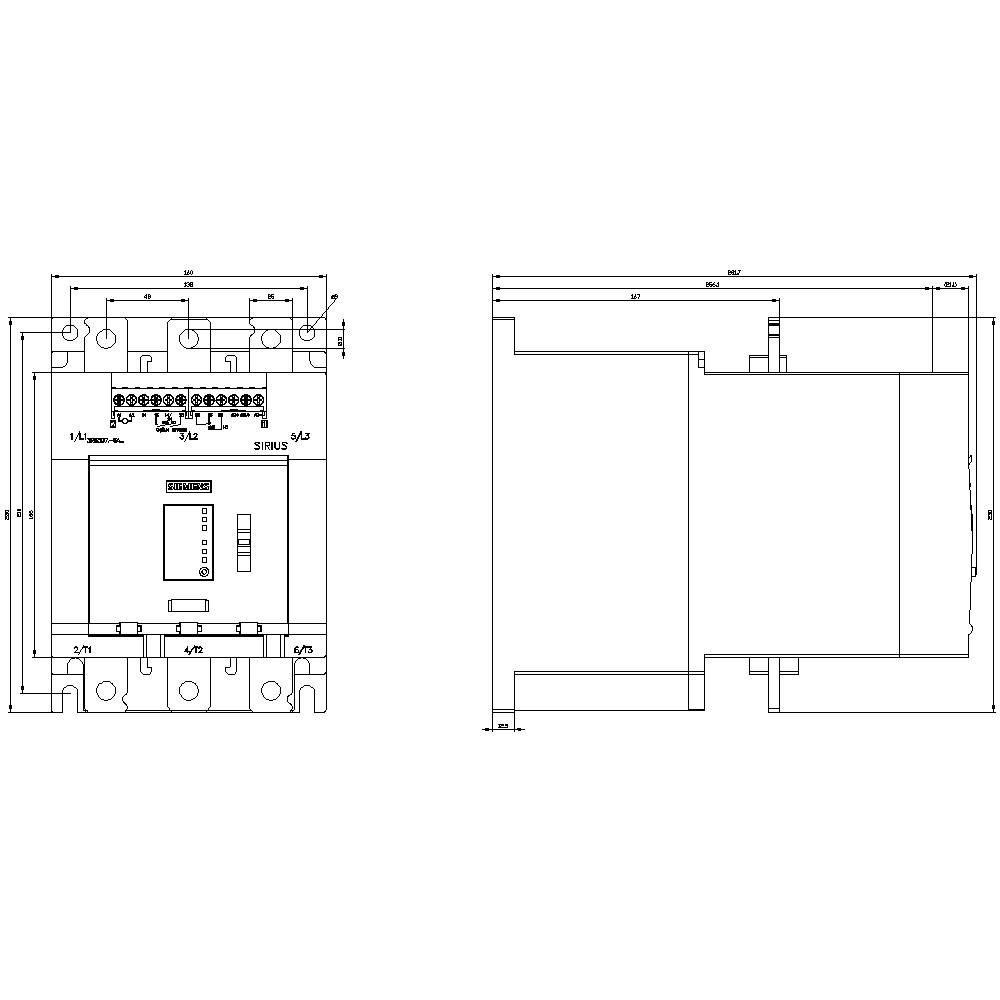

Egy elektromos kapcsolószekrény műszaki rajza méretekkel és a csatlakozók és komponensek részletes feliratozásával.

1/5

Hasonló kivitel

Adatlap (PDF)

Szállítás: 10. 22. Cs.

Szám

készlet

Összesen (1 155 110 Ft / Darab)

1 155 110 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Digitális bemenetek száma: 1
A motorvédelem kialakítása: elektronikus, a motor termikus túlterhelése esetén kiold
Rögzítés módja: csavaros rögzítés
Működési frekvencia: 50/60 Hz
Szigetelési feszültség: 600 V
Védettség: IP00
A digitális kimenetek kialakítása: 2 érintkező (NO) / 1 váltóérintkező (CO)
A lágyindító mérete: S12

Motorfeszültség: 200-600 V

Termék típus: Lágyindító

Csatlakozási áram: 315 A

Motorteljesítmény 230 V-nál: 90 kW

Motorteljesítmény 400 V-nál: 160 kW

Névleges feszültség: 200 V
600 V

Kivitel: Termékváltozat: AC/DC 24 V

Gyártói szám: 3RW50746AB05

Névleges áram: 315 A

Névleges áramerősség, kerekítve: 315 A

Gyártói szám: 3RW5074-6AB05

Kifutási idő: 20 mp

Méret: (Sz x Ma x Mé) 160 x 230 x 282 mm

Csatlakozó: Csavaros kapocs

Szélesség: 160 mm

Magasság: 230 mm

Mélység: 282 mm

Hőmérséklet (max.): +60 °C

Hőmérséklet (min.): -25 °C

UKCA: Igen

Változatok(Az adatok ÁFA- és szállítási költség nélkül értendők)

Névleges áramerősség, kerekítve

Motorteljesítmény 400 V-nál

Motorteljesítmény 230 V-nál

Névleges feszültség

Siemens "delete" Lágyindító Motorteljesítmény 400 V-nál 1.1 kW Motorteljesítmény 230 V-nál 0.55 kW 200 V, 400 V Névleges áram 3 A

Rendelési szám:2262687

3 A

1.1 kW

0.55 kW

200 V400 V

Siemens 3RW3026-1BB14 3RW30261BB14 Lágyindító Motorteljesítmény 400 V-nál 11 kW Motorteljesítmény 230 V-nál 5.5 kW 200 V, 480 V Névleges áram 25 A

Rendelési szám:2262688

25 A

11 kW

5.5 kW

200 V480 V

Siemens 3RW4028-1BB14 3RW40281BB14 Lágyindító Motorteljesítmény 400 V-nál 18.5 kW Motorteljesítmény 230 V-nál 11 kW 200 V, 480 V Névleges áram 38 A

Rendelési szám:2262689

38 A

18.5 kW

11 kW

200 V480 V

Siemens 3RW5055-2AB04 3RW50552AB04 Lágyindító Motorteljesítmény 400 V-nál 75 kW Motorteljesítmény 230 V-nál 37 kW 200 V, 480 V Névleges áram 143 A

Rendelési szám:2262690

143 A

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2AB05 3RW50552AB05 Lágyindító Motorteljesítmény 400 V-nál 75 kW Motorteljesítmény 230 V-nál 37 kW 200 V, 600 V Névleges áram 143 A

Rendelési szám:2262691

143 A

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2AB15 3RW50552AB15 Lágyindító Motorteljesítmény 400 V-nál 75 kW Motorteljesítmény 230 V-nál 37 kW 200 V, 600 V Névleges áram 143 A

Rendelési szám:2262693

143 A

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2TB04 3RW50552TB04 Lágyindító Motorteljesítmény 400 V-nál 75 kW Motorteljesítmény 230 V-nál 37 kW 200 V, 480 V Névleges áram 143 A

Rendelési szám:2262694

143 A

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2TB05 3RW50552TB05 Lágyindító Motorteljesítmény 400 V-nál 75 kW Motorteljesítmény 230 V-nál 37 kW 200 V, 600 V Névleges áram 143 A

Rendelési szám:2262695

143 A

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2TB14 3RW50552TB14 Lágyindító Motorteljesítmény 400 V-nál 75 kW Motorteljesítmény 230 V-nál 37 kW 200 V, 480 V Névleges áram 143 A

Rendelési szám:2262696

143 A

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2TB15 3RW50552TB15 Lágyindító Motorteljesítmény 400 V-nál 75 kW Motorteljesítmény 230 V-nál 37 kW 200 V, 600 V Névleges áram 143 A

Rendelési szám:2262697

143 A

75 kW

37 kW

200 V600 V

Dokumentumok és letöltések

Adatlap

Adatlap 2864218 Siemens 3RW5074-6AB05 3RW50746AB05 Lágyindító Motorteljesítmény 400 V-nál 160 kW Motorteljesítmény 230 V-nál 90 kW 200 V

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2864218 Siemens 3RW5074-6AB05 3RW50746AB05 Lágyindító Motorteljesítmény 400 V-nál 160 kW Motorteljesítmény 230 V-nál 90 kW 200 V

Leírás

SIRIUS lágyindító 200-600 V 315 A, AC/DC 24 V Csavaros sorkapcsok analóg kimenet SIRIUS 3RW50 Basic Performance lágyindító egyszerű alkalmazásokhoz a háromfázisú aszinkron motorok zökkenőmentes indításához és leállításához.
Fokozatmentes indítás, áramcsúcsok csökkentése, hálózati feszültség ingadozás elkerülése indításkor, táphálózat tehermentesítés, mechanikai terhelés csökkentése a hajtásban, jelentős hely- és vezetékmegtakarítás a csillag-delta indítókhoz és frekvenciaváltókhoz képest, karbantartásmentes kapcsolás és rendkívül egyszerű kezelés. Az integrált bypass lehetővé teszi a nagyon kompakt kialakítást, energiát takarít meg és kevesebb fűtést biztosít a kapcsolószekrényben. Az intelligens felügyeleti funkciók védik a lágyindítót a túlmelegedéstől és a motort a túlterheléstől. Ezenkívül az áramerősséget az indítás során egy beállítható maximális értékre korlátozhatja. Az innovatív Soft-Torque funkció biztosítja, hogy a motor finoman induljon. A beépített távoli visszaállítással gyorsan és egyszerűen távolról is javíthatja a hibákat. Világszerte engedélyezett (pl. IEC és UL/CSA) a potenciálisan robbanásveszélyes alkalmazásokhoz is (ATEX vagy IEC Ex).
A Basic Performance 3RW50 lágyindítók 600 V-ig terjedő hálózatokhoz, 315 kW-ig terjedő teljesítménytartományban, 24 V-os vagy 110-250 V-os vezérlő tápfeszültséggel és konzisztensen csavaros és rugós csatlakozókkal állnak rendelkezésre. Különböző készülékváltozatok állnak rendelkezésre az analóg kimenethez és a termisztoros motorvédelemhez.
Az opcionális kommunikációs modulok lehetővé teszik a PROFINET-en, PROFIBUS-on és Modbus TCP-n keresztüli csatlakozást. A kapcsolószekrény ajtajába különféle HMI modulok állnak rendelkezésre.
A 3RW50 lágyindítók felváltják a jól bevált 3RW40 sorozatot (S6-S12 méretek).
SIRIUS 3RW5 lágyindító – olyan rugalmas, mint az Ön feladata.
