Siemens 3RW5076-6AB15 3RW50766AB15 Lágyindító Motorteljesítmény 400 V-nál 250 kW Motorteljesítmény 230 V-nál 132 kW 200 vásárlása

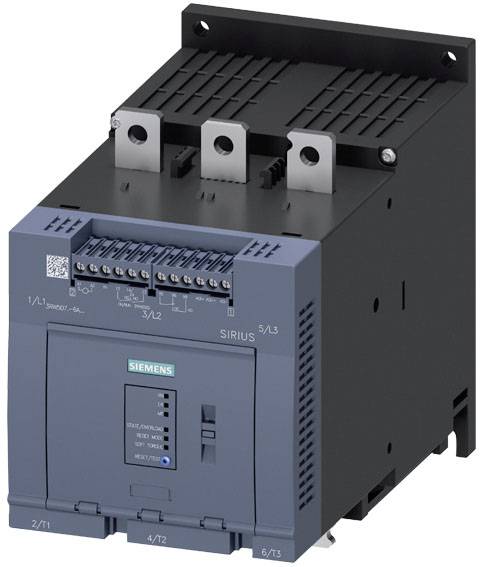

Egy Siemens SIRIUS kontaktor, egy elektromos kapcsolókészülék, amelyet elsősorban elektromotorok vezérlésére és védelmére használnak.

Hasonló kivitel

Elektromos kapcsolószekrény-sor több kapcsolóberendezéssel, bekötött kábelekkel és csatlakozókkal egy ipari épületben.

Ipari kapcsolószekrény felépítésének diagramja címkékkel: HMI-modulok, kommunikációs modulok, kábelek, burkolatok és komponensek, hivatkozáshoz számozva.

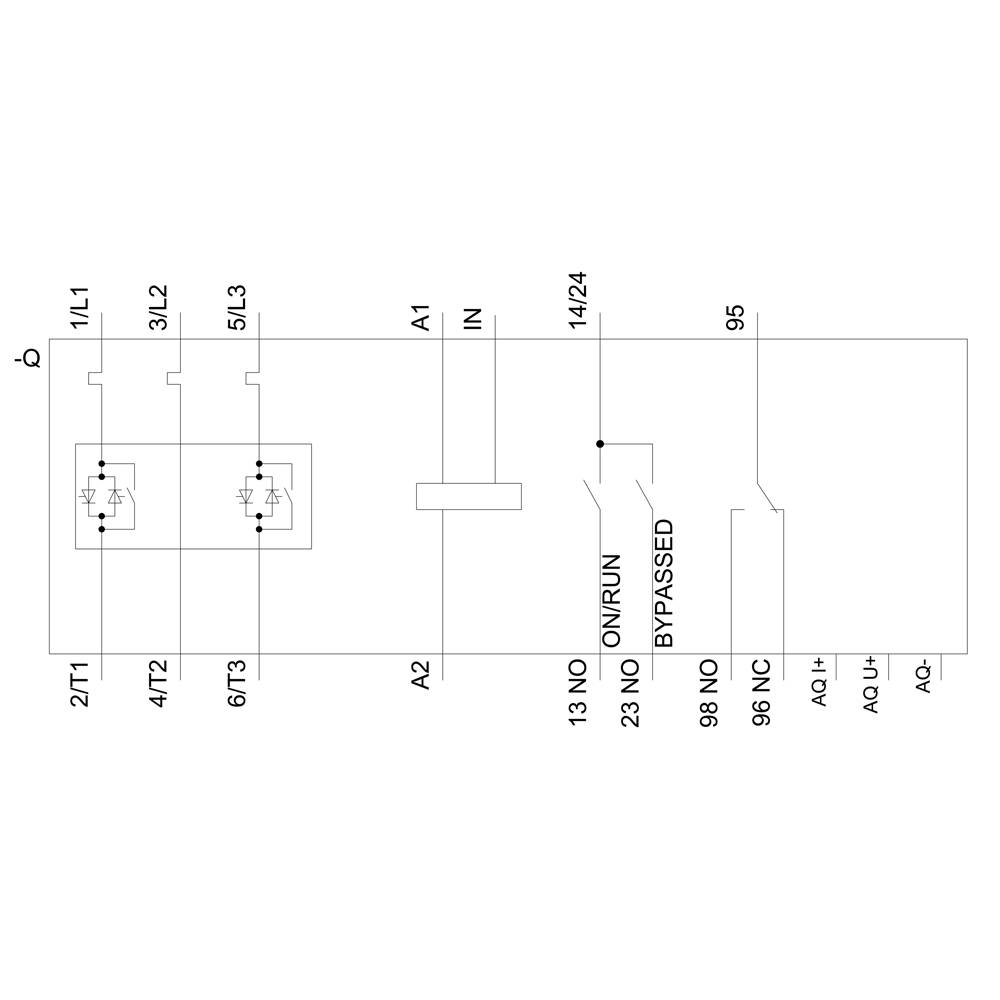

'Bekötési rajz egy három érintkezős bekapcsolási késleltető relé csatlakoztatásához: 1L1, 3L2, 5L3. Bemutatja a kapcsolási állapotokat és csatlakozásokat.'

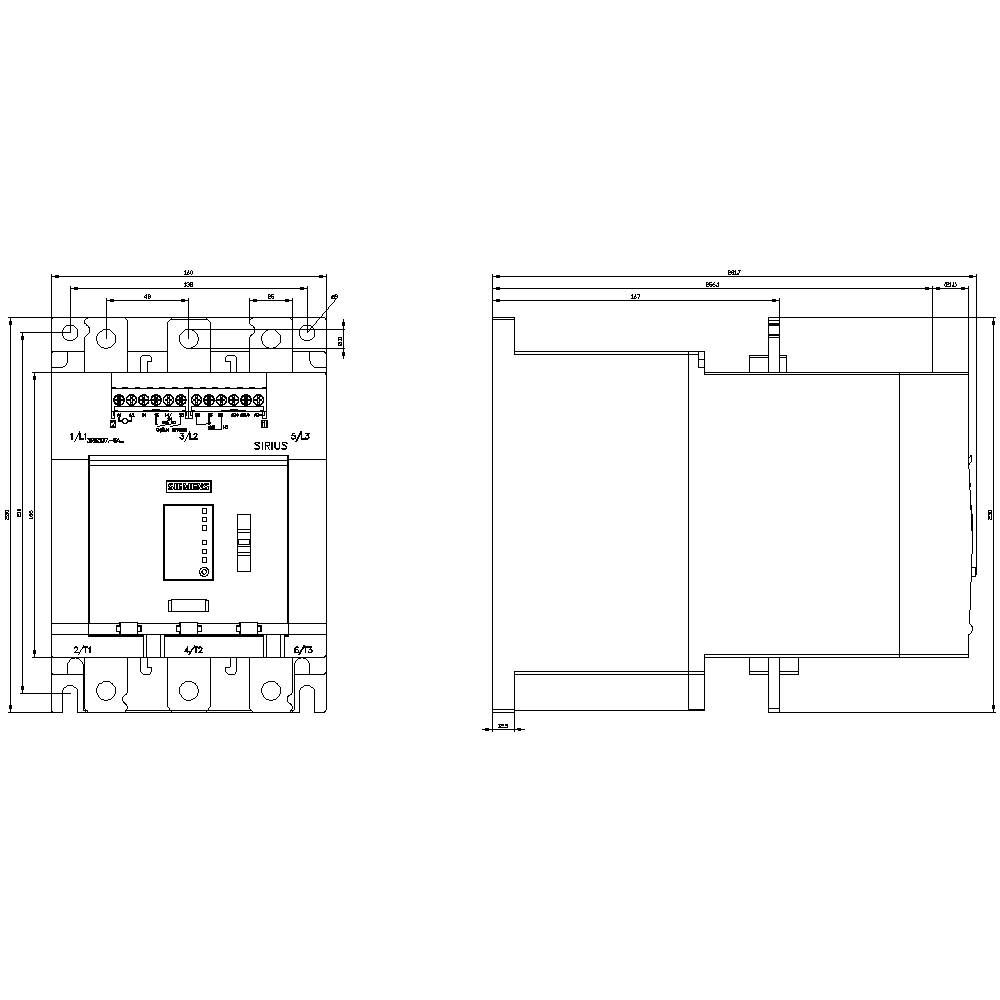

Villamos kapcsoló műszaki rajza részletes méretekkel, csatlakozási részletekkel és ház kialakítással, elölnézeti és oldalnézeti ábrázolással.

1/5

Hasonló kivitel

Adatlap (PDF)

Szállítás: 10. 22. Cs.

Szám

készlet

Összesen (1 351 173 Ft / Darab)

1 351 173 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Digitális bemenetek száma: 1
A motorvédelem kialakítása: elektronikus, a motor termikus túlterhelése esetén kiold
Rögzítés módja: csavaros rögzítés
Működési frekvencia: 50/60 Hz
Szigetelési feszültség: 600 V
Védettség: IP00
A digitális kimenetek kialakítása: 2 érintkező (NO) / 1 váltóérintkező (CO)
A lágyindító mérete: S12

Motorfeszültség: 200-600 V

Termék típus: Lágyindító

Csatlakozási áram: 470 A

Motorteljesítmény 230 V-nál: 132 kW

Motorteljesítmény 400 V-nál: 250 kW

Névleges feszültség: 200 V
600 V

Kivitel: Termékváltozat: AC 110-250V

Gyártói szám: 3RW50766AB15

Névleges áram: 470 A

Névleges áramerősség, kerekítve: 470 A

Gyártói szám: 3RW5076-6AB15

Kifutási idő: 20 mp

Méret: (Sz x Ma x Mé) 160 x 230 x 282 mm

Csatlakozó: Csavaros kapocs

Szélesség: 160 mm

Magasság: 230 mm

Mélység: 282 mm

Hőmérséklet (max.): +60 °C

Hőmérséklet (min.): -25 °C

UKCA: Igen

Változatok(Az adatok ÁFA- és szállítási költség nélkül értendők)

Névleges áramerősség, kerekítve

Motorteljesítmény 400 V-nál

Motorteljesítmény 230 V-nál

Névleges feszültség

Siemens "delete" Lágyindító Motorteljesítmény 400 V-nál 1.1 kW Motorteljesítmény 230 V-nál 0.55 kW 200 V, 400 V Névleges áram 3 A

Rendelési szám:2262687

3 A

1.1 kW

0.55 kW

200 V400 V

Siemens 3RW3026-1BB14 3RW30261BB14 Lágyindító Motorteljesítmény 400 V-nál 11 kW Motorteljesítmény 230 V-nál 5.5 kW 200 V, 480 V Névleges áram 25 A

Rendelési szám:2262688

25 A

11 kW

5.5 kW

200 V480 V

Siemens 3RW4028-1BB14 3RW40281BB14 Lágyindító Motorteljesítmény 400 V-nál 18.5 kW Motorteljesítmény 230 V-nál 11 kW 200 V, 480 V Névleges áram 38 A

Rendelési szám:2262689

38 A

18.5 kW

11 kW

200 V480 V

Siemens 3RW5055-2AB04 3RW50552AB04 Lágyindító Motorteljesítmény 400 V-nál 75 kW Motorteljesítmény 230 V-nál 37 kW 200 V, 480 V Névleges áram 143 A

Rendelési szám:2262690

143 A

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2AB05 3RW50552AB05 Lágyindító Motorteljesítmény 400 V-nál 75 kW Motorteljesítmény 230 V-nál 37 kW 200 V, 600 V Névleges áram 143 A

Rendelési szám:2262691

143 A

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2AB15 3RW50552AB15 Lágyindító Motorteljesítmény 400 V-nál 75 kW Motorteljesítmény 230 V-nál 37 kW 200 V, 600 V Névleges áram 143 A

Rendelési szám:2262693

143 A

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2TB04 3RW50552TB04 Lágyindító Motorteljesítmény 400 V-nál 75 kW Motorteljesítmény 230 V-nál 37 kW 200 V, 480 V Névleges áram 143 A

Rendelési szám:2262694

143 A

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2TB05 3RW50552TB05 Lágyindító Motorteljesítmény 400 V-nál 75 kW Motorteljesítmény 230 V-nál 37 kW 200 V, 600 V Névleges áram 143 A

Rendelési szám:2262695

143 A

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2TB14 3RW50552TB14 Lágyindító Motorteljesítmény 400 V-nál 75 kW Motorteljesítmény 230 V-nál 37 kW 200 V, 480 V Névleges áram 143 A

Rendelési szám:2262696

143 A

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2TB15 3RW50552TB15 Lágyindító Motorteljesítmény 400 V-nál 75 kW Motorteljesítmény 230 V-nál 37 kW 200 V, 600 V Névleges áram 143 A

Rendelési szám:2262697

143 A

75 kW

37 kW

200 V600 V

Dokumentumok és letöltések

Adatlap

Adatlap 2864252 Siemens 3RW5076-6AB15 3RW50766AB15 Lágyindító Motorteljesítmény 400 V-nál 250 kW Motorteljesítmény 230 V-nál 132 kW 200

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2864252 Siemens 3RW5076-6AB15 3RW50766AB15 Lágyindító Motorteljesítmény 400 V-nál 250 kW Motorteljesítmény 230 V-nál 132 kW 200

Leírás

SIRIUS lágyindító 200-600 V 470 A, AC 110-250 V Csavarkapcsok analóg kimenet SIRIUS 3RW50 Basic Performance lágyindító egyszerű alkalmazásokhoz a háromfázisú aszinkron motorok zökkenőmentes indításához és leállításához.
Fokozatmentes indítás, áramcsúcsok csökkentése, hálózati feszültség ingadozás elkerülése indításkor, táphálózat tehermentesítés, mechanikai terhelés csökkentése a hajtásban, jelentős hely- és vezetékmegtakarítás a csillag-delta indítókhoz és frekvenciaváltókhoz képest, karbantartásmentes kapcsolás és rendkívül egyszerű kezelés. Az integrált bypass lehetővé teszi a nagyon kompakt kialakítást, energiát takarít meg és kevesebb fűtést biztosít a kapcsolószekrényben. Az intelligens felügyeleti funkciók védik a lágyindítót a túlmelegedéstől és a motort a túlterheléstől. Ezenkívül az áramerősséget az indítás során egy beállítható maximális értékre korlátozhatja. Az innovatív Soft-Torque funkció biztosítja, hogy a motor finoman induljon. Az integrált távoli visszaállítással gyorsan és egyszerűen távolról is javíthatja a hibákat. Világszerte engedélyezett (pl. IEC és UL/CSA) a potenciálisan robbanásveszélyes alkalmazásokhoz is (ATEX vagy IEC Ex).
A Basic Performance 3RW50 lágyindítók 600 V-ig terjedő hálózatokhoz, 315 kW-ig terjedő teljesítménytartományban, 24 V-os vagy 110-250 V-os vezérlő tápfeszültséggel és konzisztensen csavaros és rugós csatlakozókkal állnak rendelkezésre. Különböző készülékváltozatok állnak rendelkezésre az analóg kimenethez és a termisztoros motorvédelemhez.
Az opcionális kommunikációs modulok lehetővé teszik a PROFINET-en, PROFIBUS-on és Modbus TCP-n keresztüli csatlakozást. A kapcsolószekrény ajtajába különféle HMI modulok állnak rendelkezésre.
A 3RW50 lágyindítók felváltják a jól bevált 3RW40 sorozatot (S6-S12 méretek).
SIRIUS 3RW5 lágyindító - olyan rugalmas, mint az Ön feladata.
