Siemens 3RW5227-3AC15 3RW52273AC15 Lágyindító Motorteljesítmény 400 V-nál 45 kW Motorteljesítmény 230 V-nál 22 kW 200 V, vásárlása

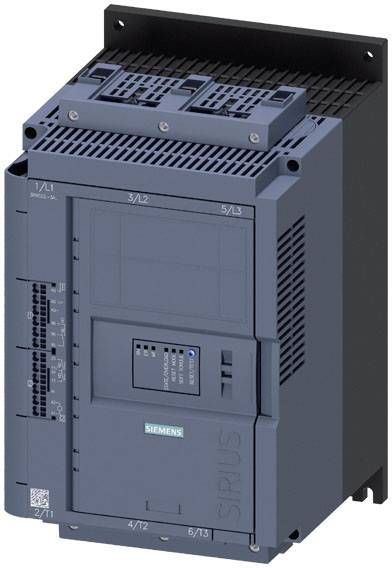

Egy sötétkék Siemens SIPLUS eszköz, amely elsősorban ipari alkalmazásokhoz készült, vezérlő és csatlakozó komponenseket mutat az elülső oldalán.

Hasonló kivitel

Egy nyitott elosztószekrény több sornyi vezetéket, elektromos alkatrészeket és vezérlőegységeket mutat egy ipari környezetben.

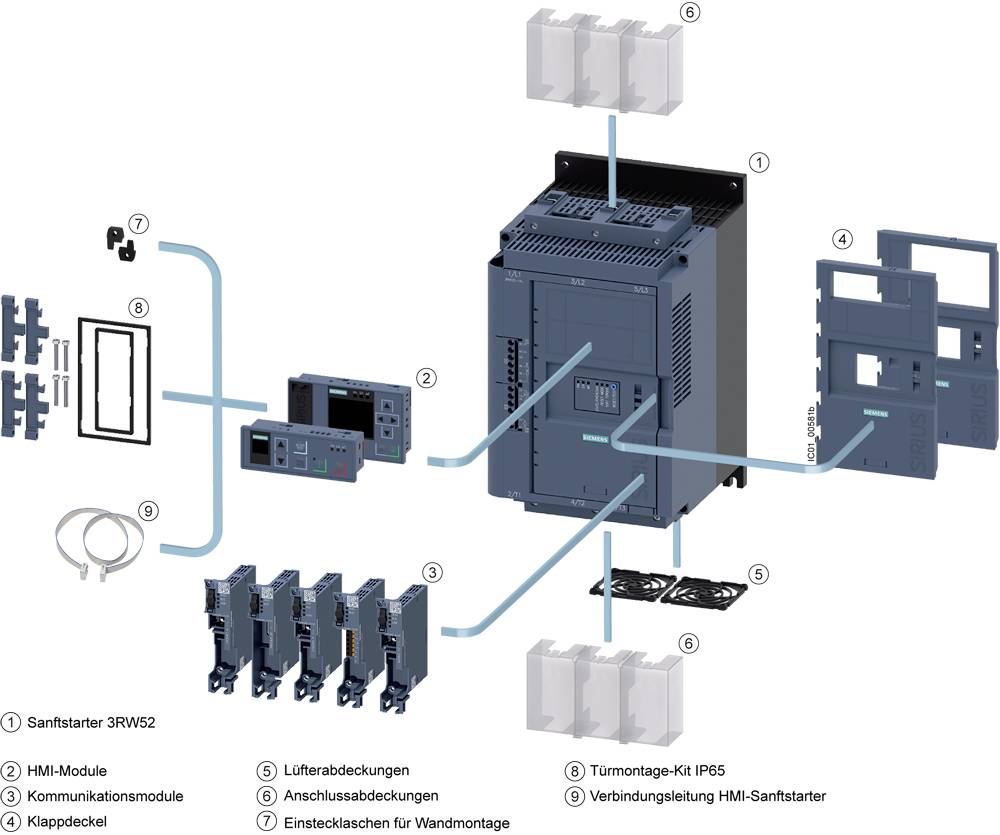

A diagram bemutatja a 3RW52 lágyindító komponenseit a hozzátartozó modulokkal és burkolatokkal. Tartalmazza a szerelési és csatlakoztatási útmutatót.

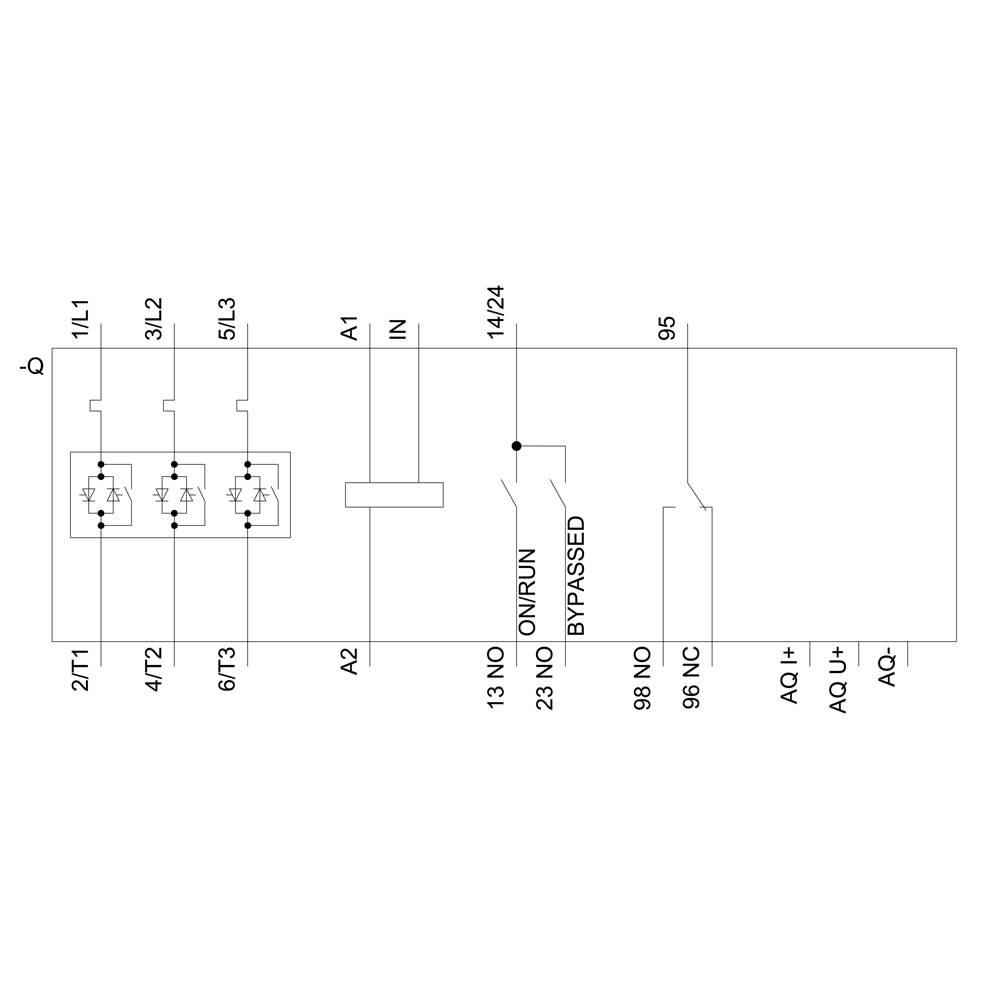

Villamos relé kapcsolási rajza csatlakozókkal: 1/1L1, 3/1L2, 5/1L3, 2/T1, 4/T2, 6/T3, A1, A2, 13, 14, IN, BYPASSED, AQ+.

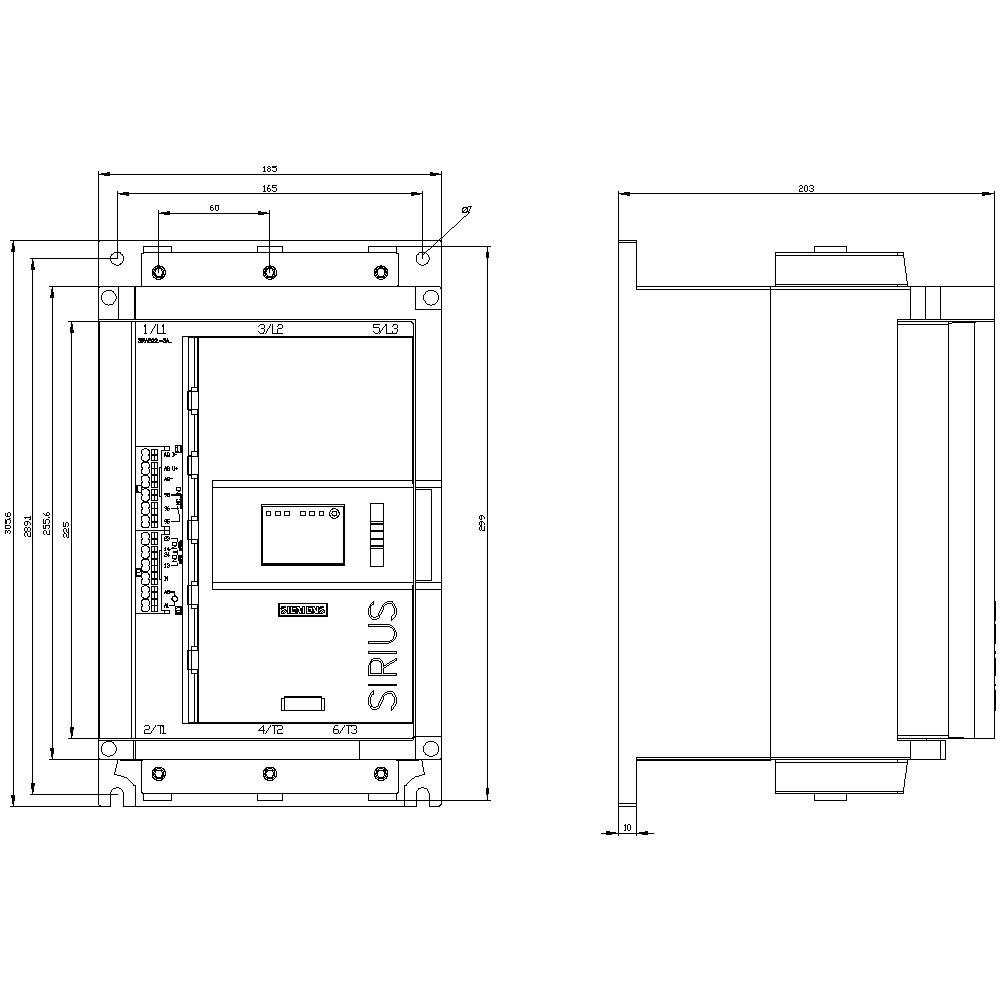

Egy Sirius kapcsolókészülék műszaki rajza pontos méretmegadásokkal milliméterben. Bal oldalon elölnézet, jobb oldalon oldalnézet.

1/5

Hasonló kivitel

Adatlap (PDF)

Szállítás: 10. 27. K.

Szám

készlet

Összesen (724 402 Ft / Darab)

724 402 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Működési frekvencia: 50/60 Hz
Rögzítés módja: csavaros rögzítés
Lökési feszültség szilárdság: 6 kV
Védelmi típus: IP20
Szigetelési feszültség: 600 V
Digitális bemenetek száma: 1
A digitális kimenetek kialakítása: 2 érintkező (NO) / 1 váltóérintkező (CO)

Motorfeszültség: 200-600 V

Termék típus: Lágyindító

Csatlakozási áram: 93 A

Motorteljesítmény 230 V-nál: 22 kW

Motorteljesítmény 400 V-nál: 45 kW

Névleges feszültség: 200 V
600 V

Hatékonysági fázisok: 3

Gyártói szám: 3RW52273AC15

Névleges áram: 93 A

Névleges áramerősség, kerekítve: 93 A

Gyártói szám: 3RW5227-3AC15

Motorteljesítmény 230 V/400 V-nál: 45 kW

Méret: (Sz x Ma x Mé) 185 x 306 x 203 mm

Csatlakozó: Húzórugós csatlakozó

Szélesség: 185 mm

Magasság: 306 mm

Mélység: 203 mm

Hőmérséklet (max.): +60 °C

Hőmérséklet (min.): -25 °C

UKCA: Igen

Változatok(Az adatok ÁFA- és szállítási költség nélkül értendők)

Névleges áramerősség, kerekítve

Motorteljesítmény 400 V-nál

Motorteljesítmény 230 V-nál

Névleges feszültség

Siemens "delete" Lágyindító Motorteljesítmény 400 V-nál 1.1 kW Motorteljesítmény 230 V-nál 0.55 kW 200 V, 400 V Névleges áram 3 A

Rendelési szám:2262687

3 A

1.1 kW

0.55 kW

200 V400 V

Siemens 3RW3026-1BB14 3RW30261BB14 Lágyindító Motorteljesítmény 400 V-nál 11 kW Motorteljesítmény 230 V-nál 5.5 kW 200 V, 480 V Névleges áram 25 A

Rendelési szám:2262688

25 A

11 kW

5.5 kW

200 V480 V

Siemens 3RW4028-1BB14 3RW40281BB14 Lágyindító Motorteljesítmény 400 V-nál 18.5 kW Motorteljesítmény 230 V-nál 11 kW 200 V, 480 V Névleges áram 38 A

Rendelési szám:2262689

38 A

18.5 kW

11 kW

200 V480 V

Siemens 3RW5055-2AB04 3RW50552AB04 Lágyindító Motorteljesítmény 400 V-nál 75 kW Motorteljesítmény 230 V-nál 37 kW 200 V, 480 V Névleges áram 143 A

Rendelési szám:2262690

143 A

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2AB05 3RW50552AB05 Lágyindító Motorteljesítmény 400 V-nál 75 kW Motorteljesítmény 230 V-nál 37 kW 200 V, 600 V Névleges áram 143 A

Rendelési szám:2262691

143 A

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2AB15 3RW50552AB15 Lágyindító Motorteljesítmény 400 V-nál 75 kW Motorteljesítmény 230 V-nál 37 kW 200 V, 600 V Névleges áram 143 A

Rendelési szám:2262693

143 A

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2TB04 3RW50552TB04 Lágyindító Motorteljesítmény 400 V-nál 75 kW Motorteljesítmény 230 V-nál 37 kW 200 V, 480 V Névleges áram 143 A

Rendelési szám:2262694

143 A

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2TB05 3RW50552TB05 Lágyindító Motorteljesítmény 400 V-nál 75 kW Motorteljesítmény 230 V-nál 37 kW 200 V, 600 V Névleges áram 143 A

Rendelési szám:2262695

143 A

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2TB14 3RW50552TB14 Lágyindító Motorteljesítmény 400 V-nál 75 kW Motorteljesítmény 230 V-nál 37 kW 200 V, 480 V Névleges áram 143 A

Rendelési szám:2262696

143 A

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2TB15 3RW50552TB15 Lágyindító Motorteljesítmény 400 V-nál 75 kW Motorteljesítmény 230 V-nál 37 kW 200 V, 600 V Névleges áram 143 A

Rendelési szám:2262697

143 A

75 kW

37 kW

200 V600 V

Dokumentumok és letöltések

Adatlap

Adatlap 2864397 Siemens 3RW5227-3AC15 3RW52273AC15 Lágyindító Motorteljesítmény 400 V-nál 45 kW Motorteljesítmény 230 V-nál 22 kW 200 V,

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2864397 Siemens 3RW5227-3AC15 3RW52273AC15 Lágyindító Motorteljesítmény 400 V-nál 45 kW Motorteljesítmény 230 V-nál 22 kW 200 V,

Leírás

SIRIUS lágyindító 200-600 V 93 A, AC 110-250 V Rugós típusú sorkapcsok analóg kimenet SIRIUS 3RW52 Általános Teljesítményű lágyindító egyszerű alkalmazásokhoz háromfázisú aszinkron motorok zökkenőmentes indításához és leállításához.
Fokozatmentes indítás, áramcsúcsok csökkentése, hálózati feszültség ingadozás elkerülése indításkor, táphálózat tehermentesítés, mechanikai terhelés csökkentése a hajtásban, jelentős hely- és vezetékmegtakarítás a csillag-delta indítókhoz és frekvenciaváltókhoz képest, karbantartásmentes kapcsolás és rendkívül egyszerű kezelés. Az integrált bypass lehetővé teszi a nagyon kompakt kialakítást, energiát takarít meg és kevesebb fűtést biztosít a kapcsolószekrényben. Az intelligens felügyeleti funkciók védik a lágyindítót a túlmelegedéstől és a motort a túlterheléstől. Ezenkívül az áramerősséget az indítás során egy beállítható maximális értékre korlátozhatja. A 3 fázisú vezérlésnek köszönhetően különösen alkalmas nagy motorkimenetekhez és root 3 áramkörökhöz. Az innovatív Soft-Torque funkció biztosítja, hogy a motor finoman induljon. A beépített távoli visszaállítással gyorsan és egyszerűen távolról is javíthatja a hibákat. Világszerte engedélyezett (pl. IEC és UL/CSA).
A 3RW52 General Performance lágyindítók 600 V-ig terjedő hálózatokhoz, 560 kW-ig terjedő teljesítménytartományban, 24 V-os vagy 110-250 V-os vezérlő tápfeszültséggel és konzisztens csavaros és rugós csatlakozókkal állnak rendelkezésre. Különböző készülékváltozatok állnak rendelkezésre az analóg kimenethez és a termisztoros motorvédelemhez.
Az opcionális dugaszolható kommunikációs modulok lehetővé teszik a PROFINET-en, PROFIBUS-on és Modbus TCP-n keresztüli csatlakozást. A készülékbe vagy a kapcsolószekrény ajtajába különféle HMI modulok állnak rendelkezésre.
SIRIUS 3RW5 lágyindító - olyan rugalmas, mint az Ön feladata.
