Siemens 3RW5534-2HA04 3RW55342HA04 Lágyindító Motorteljesítmény 400 V-nál 55 kW Motorteljesítmény 230 V-nál 30 kW 200 V, vásárlása

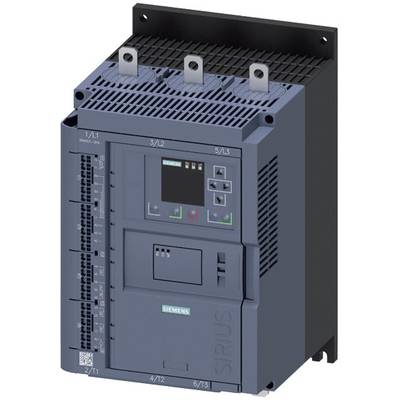

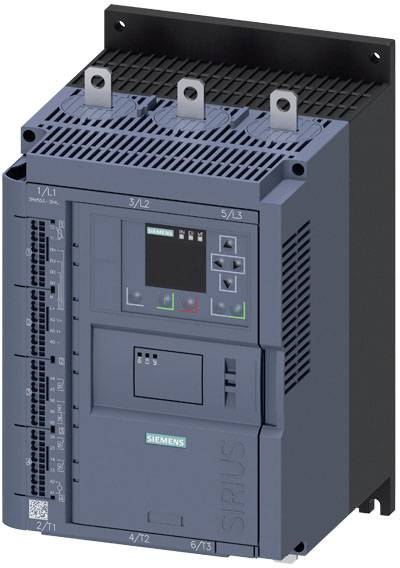

Siemens elektronikus eszköze, Sirius modell, elektromos áramkörök vezérlésére és felügyeletére.

Hasonló kivitel

Egy ipari elektromos elosztószekrény, amely tele van kábelezéssel és kapcsolókkal, bonyolult elektromos telepítést mutat színkódolt vezetékekkel.

Egy 3RW55 típusú lágyindító ábrázolása feliratozott alkatrészekkel, beleértve kommunikációs modulokat, csatlakozófedeleket és szerelési lehetőségeket.

Elektromos kapcsolási rajz több érintkezőt és tekercset mutat. Összeköttetések 21 különböző pont között, beleértve az A1, A2 és T1 pontokat.

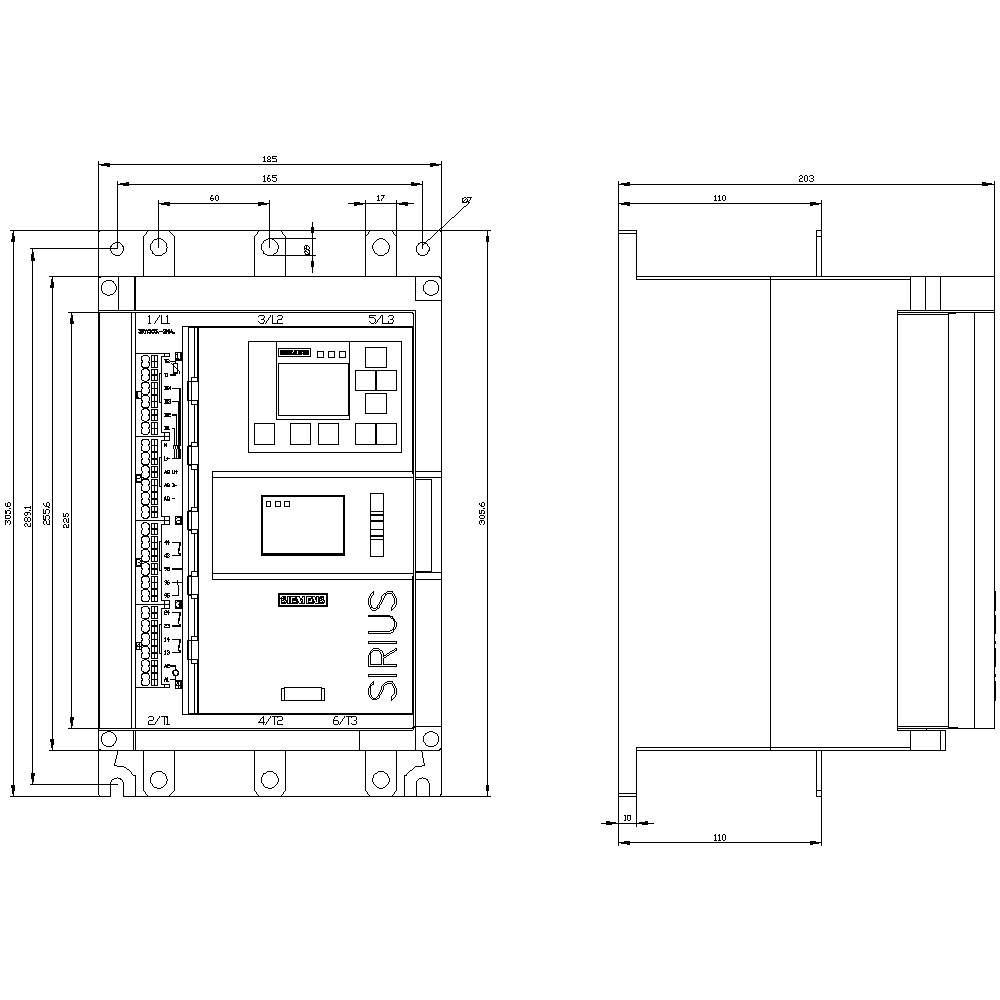

Műszaki rajz egy 'SIRIUS' típusú elektromos vezérlőegységről részletes méretekkel és komponens-feliratozással.

1/5

Hasonló kivitel

Adatlap (PDF)

Szállítás: 2027. 1. 8. P.

Szám

készlet

Összesen (1 128 339 Ft / Darab)

1 128 339 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Működési frekvencia: 50/60 Hz
Rögzítés módja: csavaros rögzítés
Lökési feszültség szilárdság: 6 kV
Védelmi típus: IP20
Szigetelési feszültség: 480 V
Digitális bemenetek száma: 4
A motorvédelem kialakítása: elektronikus, a motor termikus túlterhelése esetén kiold
A digitális kimenetek kialakítása: 3 érintkező (NO) / 1 váltóérintkező (CO)

Termék típus: Lágyindító

Motorteljesítmény 230 V-nál: 30 kW

Motorteljesítmény 400 V-nál: 55 kW

Névleges feszültség: 200 V
480 V

Gyártói szám: 3RW55342HA04

Névleges áram: 113 A

Névleges áramerősség, kerekítve: 113 A

Gyártói szám: 3RW5534-2HA04

Kifutási idő: 360 mp

Méret: (Sz x Ma x Mé) 185 x 306 x 203 mm

Csatlakozó: Síncsatlakozó

Szélesség: 185 mm

Magasság: 306 mm

Mélység: 203 mm

Hőmérséklet (max.): +60 °C

Hőmérséklet (min.): -25 °C

UKCA: Igen

Változatok(Az adatok ÁFA- és szállítási költség nélkül értendők)

Névleges áramerősség, kerekítve

Gyártói szám

Motorteljesítmény 400 V-nál

Motorteljesítmény 230 V-nál

Névleges feszültség

Siemens "delete" Lágyindító Motorteljesítmény 400 V-nál 1.1 kW Motorteljesítmény 230 V-nál 0.55 kW 200 V, 400 V Névleges áram 3 A

Rendelési szám:2262687

3 A

"delete"

1.1 kW

0.55 kW

200 V400 V

Siemens 3RW3026-1BB14 3RW30261BB14 Lágyindító Motorteljesítmény 400 V-nál 11 kW Motorteljesítmény 230 V-nál 5.5 kW 200 V, 480 V Névleges áram 25 A

Rendelési szám:2262688

25 A

3RW3026-1BB14

11 kW

5.5 kW

200 V480 V

Siemens 3RW4028-1BB14 3RW40281BB14 Lágyindító Motorteljesítmény 400 V-nál 18.5 kW Motorteljesítmény 230 V-nál 11 kW 200 V, 480 V Névleges áram 38 A

Rendelési szám:2262689

38 A

3RW4028-1BB14

18.5 kW

11 kW

200 V480 V

Siemens 3RW5055-2AB04 3RW50552AB04 Lágyindító Motorteljesítmény 400 V-nál 75 kW Motorteljesítmény 230 V-nál 37 kW 200 V, 480 V Névleges áram 143 A

Rendelési szám:2262690

143 A

3RW5055-2AB04

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2AB05 3RW50552AB05 Lágyindító Motorteljesítmény 400 V-nál 75 kW Motorteljesítmény 230 V-nál 37 kW 200 V, 600 V Névleges áram 143 A

Rendelési szám:2262691

143 A

3RW5055-2AB05

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2AB15 3RW50552AB15 Lágyindító Motorteljesítmény 400 V-nál 75 kW Motorteljesítmény 230 V-nál 37 kW 200 V, 600 V Névleges áram 143 A

Rendelési szám:2262693

143 A

3RW5055-2AB15

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2TB04 3RW50552TB04 Lágyindító Motorteljesítmény 400 V-nál 75 kW Motorteljesítmény 230 V-nál 37 kW 200 V, 480 V Névleges áram 143 A

Rendelési szám:2262694

143 A

3RW5055-2TB04

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2TB05 3RW50552TB05 Lágyindító Motorteljesítmény 400 V-nál 75 kW Motorteljesítmény 230 V-nál 37 kW 200 V, 600 V Névleges áram 143 A

Rendelési szám:2262695

143 A

3RW5055-2TB05

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2TB14 3RW50552TB14 Lágyindító Motorteljesítmény 400 V-nál 75 kW Motorteljesítmény 230 V-nál 37 kW 200 V, 480 V Névleges áram 143 A

Rendelési szám:2262696

143 A

3RW5055-2TB14

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2TB15 3RW50552TB15 Lágyindító Motorteljesítmény 400 V-nál 75 kW Motorteljesítmény 230 V-nál 37 kW 200 V, 600 V Névleges áram 143 A

Rendelési szám:2262697

143 A

3RW5055-2TB15

75 kW

37 kW

200 V600 V

Dokumentumok és letöltések

Adatlap

Adatlap 2864645 Siemens 3RW5534-2HA04 3RW55342HA04 Lágyindító Motorteljesítmény 400 V-nál 55 kW Motorteljesítmény 230 V-nál 30 kW 200 V,

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2864645 Siemens 3RW5534-2HA04 3RW55342HA04 Lágyindító Motorteljesítmény 400 V-nál 55 kW Motorteljesítmény 230 V-nál 30 kW 200 V,

Leírás

SIRIUS lágyindító 200-480 V 113 A, AC/DC 24 V Rugós kapcsok SIRIUS 3RW55 nagy teljesítményű lágyindító igényes alkalmazásokhoz háromfázisú aszinkron motorok zökkenőmentes indításához és leállításához.
Fokozatmentes indítás, áramcsúcsok csökkentése, hálózati feszültség ingadozás elkerülése indításkor, táphálózat tehermentesítés, mechanikai terhelés csökkentése a hajtásban, jelentős hely- és vezetékmegtakarítás a csillag-delta indítókhoz és frekvenciaváltókhoz képest, karbantartásmentes kapcsolás és rendkívül egyszerű kezelés. Az integrált bypass lehetővé teszi a nagyon kompakt kialakítást, energiát takarít meg és kevesebb fűtést biztosít a kapcsolószekrényben. Az intelligens felügyeleti funkciók védik a lágyindítót a túlmelegedéstől és a motort a túlterheléstől. Ezenkívül az áramerősséget az indítás során egy beállítható maximális értékre korlátozhatja. A 3 fázisú vezérlésnek köszönhetően különösen alkalmas nagy motorkimenetekhez és root 3 áramkörökhöz. Az innovatív nyomatékszabályozás biztosítja a motor optimális felfutását. Gyors és egyszerű üzembe helyezés automatikus paraméterezéssel vagy alkalmazási asszisztenssel. Előretekintő karbantartási tervezés az állapotfigyelés révén. Kivehető HMI színes kijelzővel az egyértelmű mérési értékek és diagnosztikai kijelzések érdekében. Világszerte engedélyezett (pl. IEC és UL/CSA).
A nagy teljesítményű 3RW55 lágyindítók 690 V-ig, 560 kW-ig terjedő teljesítménytartományban, 24 V-os vagy 110-250 V-os vezérlő tápfeszültséggel, valamint konzisztens csavaros és rugós csatlakozókkal állnak rendelkezésre. Az analóg kimenet és a termisztoros motorvédelem a nagy teljesítményű lágyindító szerves részét képezik.
Az opcionális dugaszolható kommunikációs modulok lehetővé teszik a PROFINET-en, PROFIBUS-on és Modbus TCP-n keresztüli csatlakozást. A beépített HMI modul a kapcsolószekrény ajtajába is beépíthető.
A 3RW55 lágyindítók felváltják a jól bevált 3RW44 sorozatot.
SIRIUS 3RW5 lágyindító - olyan rugalmas, mint az Ön feladata.
