Siemens 3RW5545-6HA04 3RW55456HA04 Lágyindító Motorteljesítmény 400 V-nál 160 kW Motorteljesítmény 230 V-nál 90 kW 200 V vásárlása

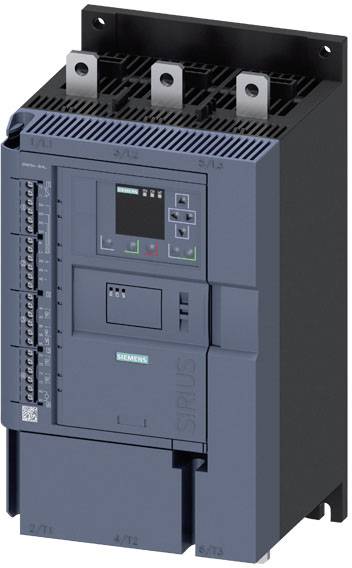

Siemens Sirius lágyindító, kék ház, kezelőpanellel és különböző csatlakozókkal, motorok vezérlésére szolgál.

Hasonló kivitel

Egy technikai helyiségben nyitott kapcsolószekrény-ajtók láthatók, amelyek bonyolult kábel- és elektronikai komponens-elrendezést mutatnak.

A 3RW55 lágy indító félvezető kapcsolási rajza a következő komponensekkel ellátva: kommunikációs modulok, felhajtható fedél, szerelési készletek és csatlakozó vezetékek.

Egy elektromos vezérlőkör kapcsolási rajza relével, érintkezőkkel és csatlakozókkal. Jelölések: 1L1, 3L2, 5L3, A1, A2, és érintkezők 21T, 23NO.

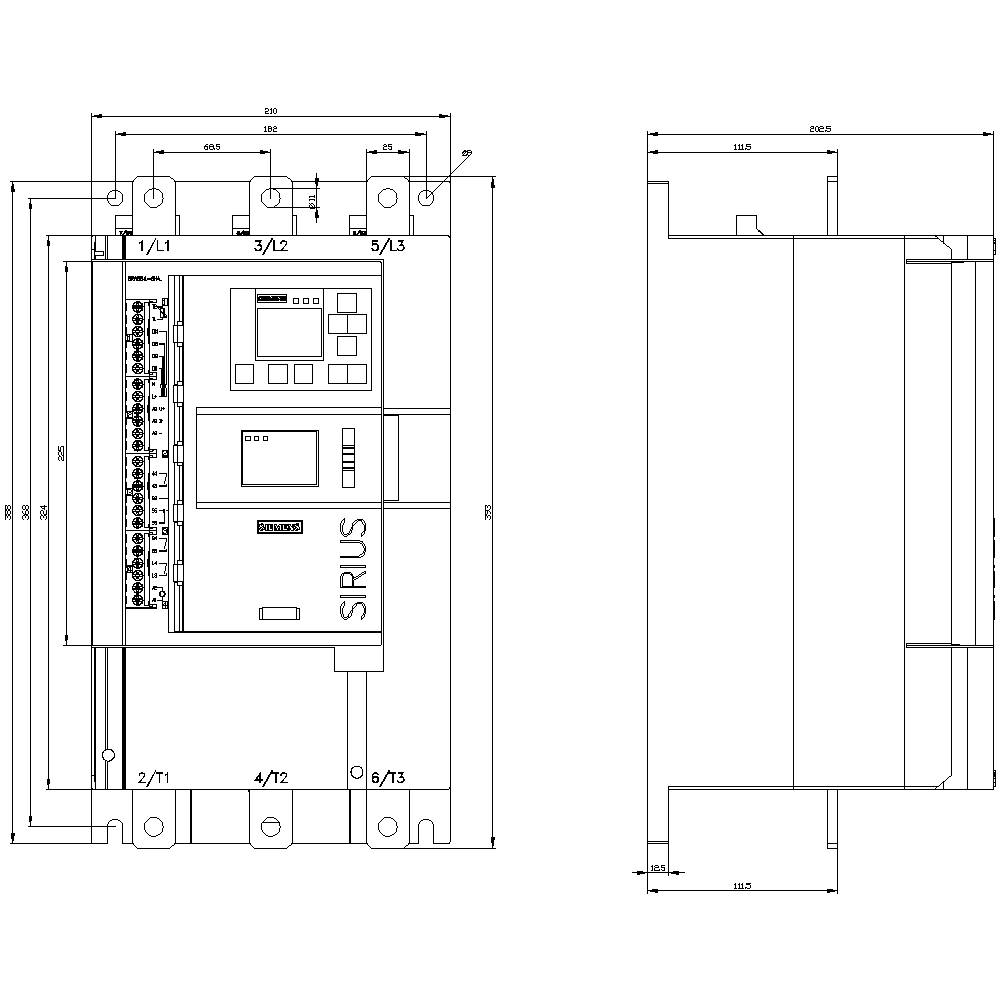

Műszaki rajz egy elektronikus eszközről, baloldalon frontális nézettel és jobboldalon oldalnézettel. Méreteket és alkatrészeket tartalmaz.

1/5

Hasonló kivitel

Adatlap (PDF)

Szállítás: 2027. 1. 8. P.

Szám

készlet

Összesen (2 433 850 Ft / Darab)

2 637 000 Ft

-8 %

2 433 850 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Működési frekvencia: 50/60 Hz
Rögzítés módja: csavaros rögzítés
Lökési feszültség szilárdság: 6 kV
Védelmi típus: IP20
Szigetelési feszültség: 480 V
Digitális bemenetek száma: 4
A motorvédelem kialakítása: elektronikus, a motor termikus túlterhelése esetén kiold
A digitális kimenetek kialakítása: 3 érintkező (NO) / 1 váltóérintkező (CO)

Motorfeszültség: 400 V

Termék típus: Lágyindító

Csatlakozási áram: 315 A

Motorteljesítmény 230 V-nál: 90 kW

Motorteljesítmény 400 V-nál: 160 kW

Névleges feszültség: 200 V
480 V

Hatékonysági fázisok: 3

Gyártói szám: 3RW55456HA04

Névleges áram: 315 A

Névleges áramerősség, kerekítve: 315 A

Gyártói szám: 3RW5545-6HA04

Motorteljesítmény 230 V/400 V-nál: 160 kW

Kifutási idő: 360 mp

Méret: (Sz x Ma x Mé) 210 x 393 x 203 mm

Csatlakozó: Síncsatlakozó

Szélesség: 210 mm

Magasság: 393 mm

Mélység: 203 mm

Hőmérséklet (max.): +60 °C

Hőmérséklet (min.): -25 °C

UKCA: Igen

Változatok(Az adatok ÁFA- és szállítási költség nélkül értendők)

Névleges áramerősség, kerekítve

Motorteljesítmény 400 V-nál

Motorteljesítmény 230 V-nál

Névleges feszültség

Siemens "delete" Lágyindító Motorteljesítmény 400 V-nál 1.1 kW Motorteljesítmény 230 V-nál 0.55 kW 200 V, 400 V Névleges áram 3 A

Rendelési szám:2262687

3 A

1.1 kW

0.55 kW

200 V400 V

Siemens 3RW3026-1BB14 3RW30261BB14 Lágyindító Motorteljesítmény 400 V-nál 11 kW Motorteljesítmény 230 V-nál 5.5 kW 200 V, 480 V Névleges áram 25 A

Rendelési szám:2262688

25 A

11 kW

5.5 kW

200 V480 V

Siemens 3RW4028-1BB14 3RW40281BB14 Lágyindító Motorteljesítmény 400 V-nál 18.5 kW Motorteljesítmény 230 V-nál 11 kW 200 V, 480 V Névleges áram 38 A

Rendelési szám:2262689

38 A

18.5 kW

11 kW

200 V480 V

Siemens 3RW5055-2AB04 3RW50552AB04 Lágyindító Motorteljesítmény 400 V-nál 75 kW Motorteljesítmény 230 V-nál 37 kW 200 V, 480 V Névleges áram 143 A

Rendelési szám:2262690

143 A

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2AB05 3RW50552AB05 Lágyindító Motorteljesítmény 400 V-nál 75 kW Motorteljesítmény 230 V-nál 37 kW 200 V, 600 V Névleges áram 143 A

Rendelési szám:2262691

143 A

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2AB15 3RW50552AB15 Lágyindító Motorteljesítmény 400 V-nál 75 kW Motorteljesítmény 230 V-nál 37 kW 200 V, 600 V Névleges áram 143 A

Rendelési szám:2262693

143 A

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2TB04 3RW50552TB04 Lágyindító Motorteljesítmény 400 V-nál 75 kW Motorteljesítmény 230 V-nál 37 kW 200 V, 480 V Névleges áram 143 A

Rendelési szám:2262694

143 A

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2TB05 3RW50552TB05 Lágyindító Motorteljesítmény 400 V-nál 75 kW Motorteljesítmény 230 V-nál 37 kW 200 V, 600 V Névleges áram 143 A

Rendelési szám:2262695

143 A

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2TB14 3RW50552TB14 Lágyindító Motorteljesítmény 400 V-nál 75 kW Motorteljesítmény 230 V-nál 37 kW 200 V, 480 V Névleges áram 143 A

Rendelési szám:2262696

143 A

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2TB15 3RW50552TB15 Lágyindító Motorteljesítmény 400 V-nál 75 kW Motorteljesítmény 230 V-nál 37 kW 200 V, 600 V Névleges áram 143 A

Rendelési szám:2262697

143 A

75 kW

37 kW

200 V600 V

Dokumentumok és letöltések

Adatlap

Adatlap 2864711 Siemens 3RW5545-6HA04 3RW55456HA04 Lágyindító Motorteljesítmény 400 V-nál 160 kW Motorteljesítmény 230 V-nál 90 kW 200 V

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2864711 Siemens 3RW5545-6HA04 3RW55456HA04 Lágyindító Motorteljesítmény 400 V-nál 160 kW Motorteljesítmény 230 V-nál 90 kW 200 V

Leírás

SIRIUS lágyindító 200-480 V 315 A, AC/DC 24 V csavaros sorkapcsok SIRIUS 3RW55 nagy teljesítményű lágyindító igényes alkalmazásokhoz háromfázisú aszinkron motorok zökkenőmentes indításához és leállításához.
Fokozatmentes indítás, áramcsúcsok csökkentése, hálózati feszültség ingadozás elkerülése indításkor, táphálózat tehermentesítés, mechanikai terhelés csökkentése a hajtásban, jelentős hely- és vezetékmegtakarítás a csillag-delta indítókhoz és frekvenciaváltókhoz képest, karbantartásmentes kapcsolás és rendkívül egyszerű kezelés. Az integrált bypass lehetővé teszi a nagyon kompakt kialakítást, energiát takarít meg és kevesebb fűtést biztosít a kapcsolószekrényben. Az intelligens felügyeleti funkciók védik a lágyindítót a túlmelegedéstől és a motort a túlterheléstől. Ezenkívül az áramerősséget az indítás során egy beállítható maximális értékre korlátozhatja. A 3 fázisú vezérlésnek köszönhetően különösen alkalmas nagy motorkimenetekhez és root 3 áramkörökhöz. Az innovatív nyomatékszabályozás biztosítja a motor optimális felfutását. Egyszerű és gyors üzembe helyezés az automatikus paraméterezéssel vagy az alkalmazás-asszisztenssel. Előretekintő karbantartási tervezés az állapotfigyelés révén. Kivehető HMI színes kijelzővel az egyértelmű mérési értékek és diagnosztikai kijelzések érdekében. Világszerte engedélyezett (pl. IEC és UL/CSA).
A nagy teljesítményű 3RW55 lágyindítók 690 V-ig, 560 kW-ig terjedő teljesítménytartományban, 24 V-os vagy 110-250 V-os vezérlő tápfeszültséggel, valamint konzisztens csavaros és rugós csatlakozókkal állnak rendelkezésre. Az analóg kimenet és a termisztoros motorvédelem a nagy teljesítményű lágyindító szerves részét képezik.
Az opcionális dugaszolható kommunikációs modulok lehetővé teszik a PROFINET-en, PROFIBUS-on és Modbus TCP-n keresztüli csatlakozást. A beépített HMI modul a kapcsolószekrény ajtajába is beépíthető.
A 3RW55 lágyindítók felváltják a jól bevált 3RW44 sorozatot.
SIRIUS 3RW5 lágyindító – olyan rugalmas, mint az Ön feladata.
