Siemens 3RW5546-2HF14 3RW55462HF14 Lágyindító Motorteljesítmény 400 V-nál 200 kW Motorteljesítmény 230 V-nál 110 kW 200 vásárlása

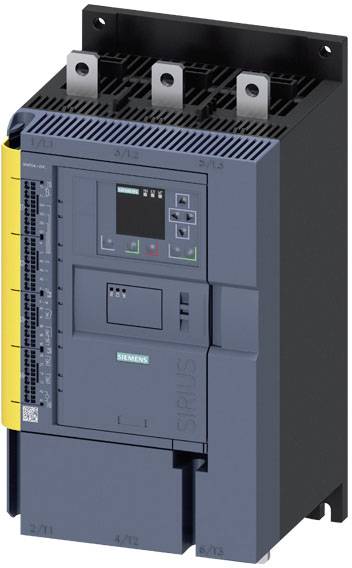

Egy kék Siemens kapcsolószekrény látható itt, amelyet a "Sirius" felirat jelöl. Ipari vezérlőrendszerekben használják.

Hasonló kivitel

Több nyitott kapcsolószekrény ajtaja tárja fel a komplex elektromos hálózatot és vezérlőegységeket egy jól megvilágított helyiségben.

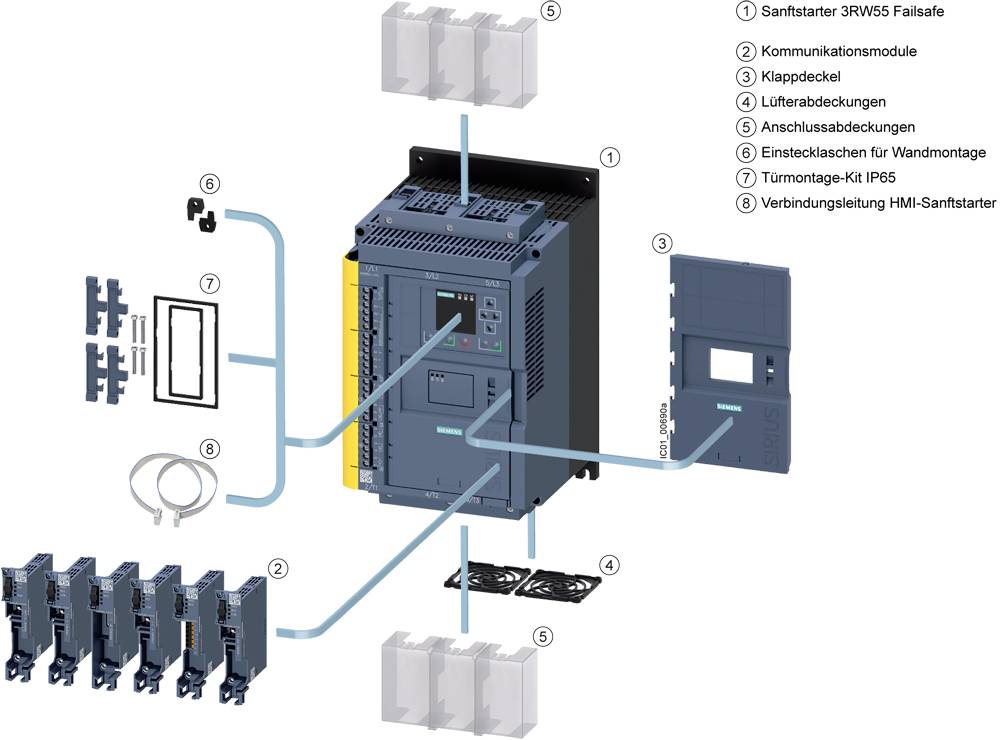

Egy 3RW55 Failsafe lágyindító robbanásrajza, amelyen számozott komponensek láthatók, mint a kommunikációs modul, fedőlap, betétcsatlakozók és toronyszerelő készlet.

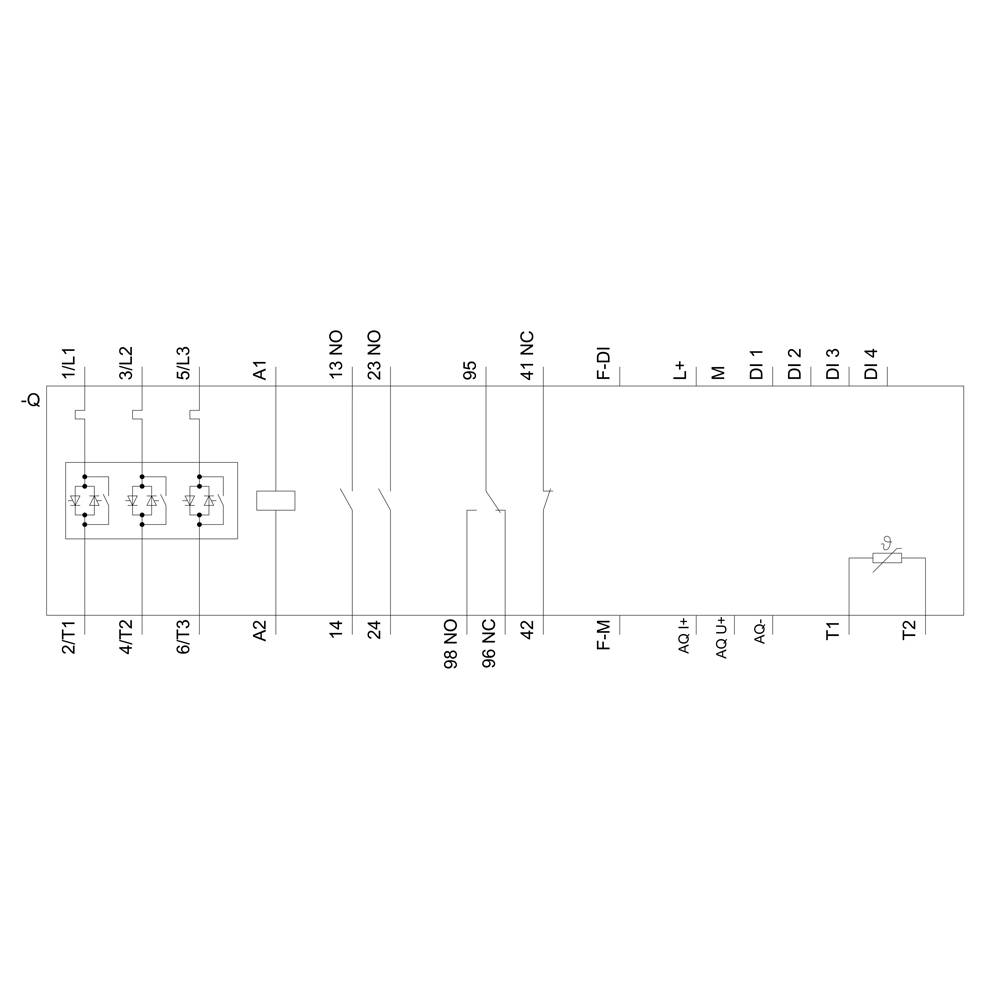

Egy elektromos rendszer kapcsolási rajza több relével és áramkörrel. Mutatja a csatlakozókat, mint L+, D1, FDI, és a kapcsolók állásait.

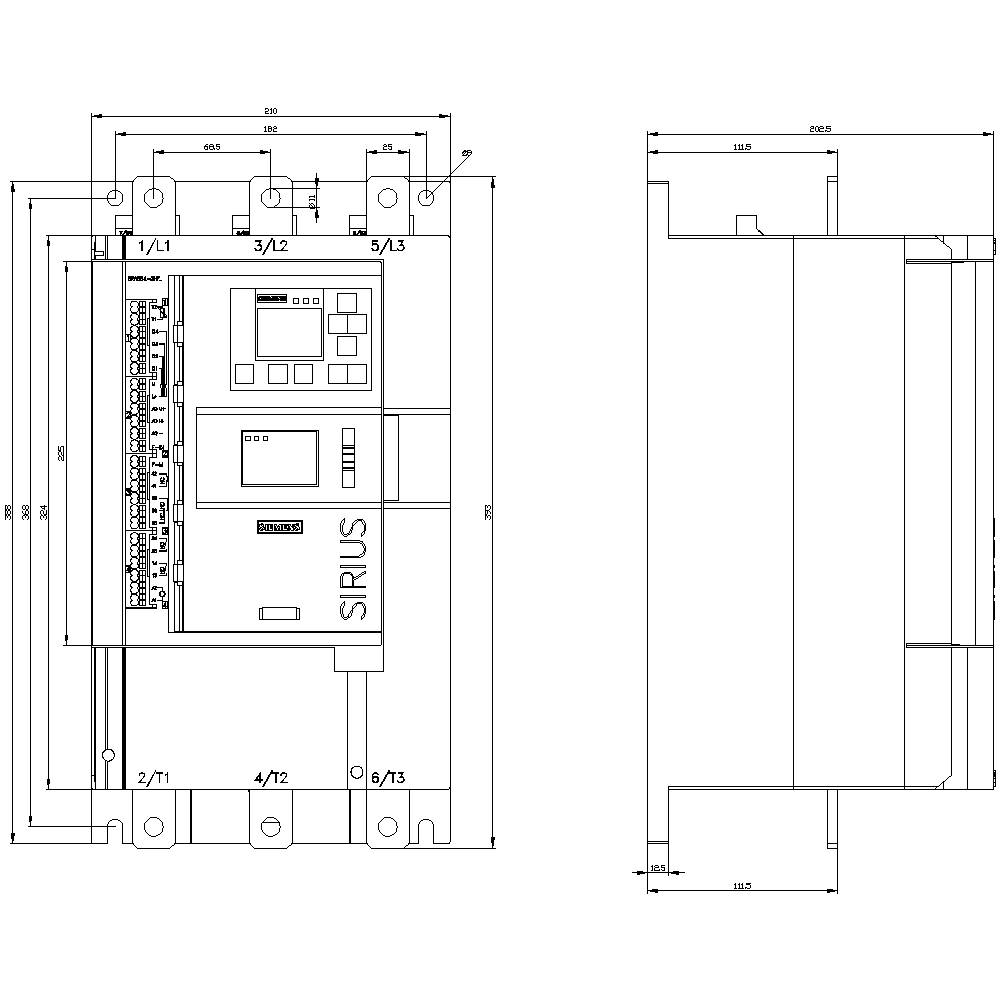

Egy elektromos alkatrész műszaki rajza feliratokkal és méretekkel. A készülék fő nézete és oldalnézete.

1/5

Hasonló kivitel

Adatlap (PDF)

Szállítás: 2027. 1. 8. P.

Szám

készlet

Összesen (3 129 126 Ft / Darab)

3 391 330,71 Ft

-8 %

3 129 126 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Digitális bemenetek száma: 4
A motorvédelem kialakítása: elektronikus, a motor termikus túlterhelése esetén kiold
Rögzítés módja: csavaros rögzítés
Működési frekvencia: 50/60 Hz
Szigetelési feszültség: 480 V
Védettség: IP00
Lökési feszültség szilárdság: 6 kV
A digitális kimenetek kialakítása: 2 zár (NO) / 1 nyitó (NC) / 1 váltó (CO)

Motorfeszültség: 200-480 V

Termék típus: Lágyindító

Csatlakozási áram: 370 A

Motorteljesítmény 230 V-nál: 110 kW

Motorteljesítmény 400 V-nál: 200 kW

Névleges feszültség: 200 V
480 V

Hatékonysági fázisok: 3

Kivitel: Termékváltozat: AC 110-250V

Gyártói szám: 3RW55462HF14

Névleges áram: 370 A

Névleges áramerősség, kerekítve: 370 A

Gyártói szám: 3RW5546-2HF14

Motorteljesítmény 230 V/400 V-nál: 200 kW

Kifutási idő: 360 mp

Méret: (Sz x Ma x Mé) 210 x 393 x 203 mm

Csatlakozó: Rugós kapocs

Szélesség: 210 mm

Magasság: 393 mm

Mélység: 203 mm

Hőmérséklet (max.): +60 °C

Hőmérséklet (min.): -25 °C

UKCA: Igen

Változatok(Az adatok ÁFA- és szállítási költség nélkül értendők)

Névleges áramerősség, kerekítve

Motorteljesítmény 400 V-nál

Motorteljesítmény 230 V-nál

Névleges feszültség

Siemens "delete" Lágyindító Motorteljesítmény 400 V-nál 1.1 kW Motorteljesítmény 230 V-nál 0.55 kW 200 V, 400 V Névleges áram 3 A

Rendelési szám:2262687

3 A

1.1 kW

0.55 kW

200 V400 V

Siemens 3RW3026-1BB14 3RW30261BB14 Lágyindító Motorteljesítmény 400 V-nál 11 kW Motorteljesítmény 230 V-nál 5.5 kW 200 V, 480 V Névleges áram 25 A

Rendelési szám:2262688

25 A

11 kW

5.5 kW

200 V480 V

Siemens 3RW4028-1BB14 3RW40281BB14 Lágyindító Motorteljesítmény 400 V-nál 18.5 kW Motorteljesítmény 230 V-nál 11 kW 200 V, 480 V Névleges áram 38 A

Rendelési szám:2262689

38 A

18.5 kW

11 kW

200 V480 V

Siemens 3RW5055-2AB04 3RW50552AB04 Lágyindító Motorteljesítmény 400 V-nál 75 kW Motorteljesítmény 230 V-nál 37 kW 200 V, 480 V Névleges áram 143 A

Rendelési szám:2262690

143 A

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2AB05 3RW50552AB05 Lágyindító Motorteljesítmény 400 V-nál 75 kW Motorteljesítmény 230 V-nál 37 kW 200 V, 600 V Névleges áram 143 A

Rendelési szám:2262691

143 A

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2AB15 3RW50552AB15 Lágyindító Motorteljesítmény 400 V-nál 75 kW Motorteljesítmény 230 V-nál 37 kW 200 V, 600 V Névleges áram 143 A

Rendelési szám:2262693

143 A

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2TB04 3RW50552TB04 Lágyindító Motorteljesítmény 400 V-nál 75 kW Motorteljesítmény 230 V-nál 37 kW 200 V, 480 V Névleges áram 143 A

Rendelési szám:2262694

143 A

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2TB05 3RW50552TB05 Lágyindító Motorteljesítmény 400 V-nál 75 kW Motorteljesítmény 230 V-nál 37 kW 200 V, 600 V Névleges áram 143 A

Rendelési szám:2262695

143 A

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2TB14 3RW50552TB14 Lágyindító Motorteljesítmény 400 V-nál 75 kW Motorteljesítmény 230 V-nál 37 kW 200 V, 480 V Névleges áram 143 A

Rendelési szám:2262696

143 A

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2TB15 3RW50552TB15 Lágyindító Motorteljesítmény 400 V-nál 75 kW Motorteljesítmény 230 V-nál 37 kW 200 V, 600 V Névleges áram 143 A

Rendelési szám:2262697

143 A

75 kW

37 kW

200 V600 V

Dokumentumok és letöltések

Adatlap

Adatlap 2864722 Siemens 3RW5546-2HF14 3RW55462HF14 Lágyindító Motorteljesítmény 400 V-nál 200 kW Motorteljesítmény 230 V-nál 110 kW 200

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2864722 Siemens 3RW5546-2HF14 3RW55462HF14 Lágyindító Motorteljesítmény 400 V-nál 200 kW Motorteljesítmény 230 V-nál 110 kW 200

Leírás

SIRIUS lágyindító 200-480 V 370 A, AC 110-250 V Failsafe rugós sorkapcsok Lágyindító Failsafe SIRIUS 3RW55 Nagy teljesítmény igényes biztonsági alkalmazásokhoz a háromfázisú aszinkron motorok zökkenőmentes indításához és leállításához.
Fokozatmentes indítás, áramcsúcsok csökkentése, hálózati feszültség ingadozás elkerülése indításkor, táphálózat tehermentesítés, mechanikai terhelés csökkentése a hajtásban, jelentős hely- és vezetékmegtakarítás a csillag-delta indítókhoz és frekvenciaváltókhoz képest, karbantartásmentes kapcsolás és rendkívül egyszerű kezelés. Az integrált bypass lehetővé teszi a nagyon kompakt kialakítást, energiát takarít meg és kevesebb fűtést biztosít a kapcsolószekrényben. Az intelligens felügyeleti funkciók védik a lágyindítót a túlmelegedéstől és a motort a túlterheléstől. Ezenkívül az áramerősséget az indítás során egy beállítható maximális értékre korlátozhatja. A 3 fázisú vezérlésnek köszönhetően különösen alkalmas nagy teljesítményű motorokhoz. Az innovatív nyomatékszabályozás biztosítja a motor optimális felfutását. Gyors és egyszerű üzembe helyezés automatikus paraméterezéssel vagy alkalmazási asszisztenssel. Előretekintő karbantartási tervezés az állapotfigyelés révén. Kivehető HMI színes kijelzővel az egyértelmű mérési értékek és diagnosztikai kijelzések érdekében. Világszerte engedélyezett (pl. IEC és UL/CSA) a potenciálisan robbanásveszélyes alkalmazásokhoz is (ATEX vagy IEC Ex).
A nagy teljesítményű 3RW55 hibabiztos lágyindítók 600 V-ig, 315 kW-ig terjedő teljesítménytartományban, 24 V-os vagy 110-250 V-os vezérlő tápfeszültséggel és konzisztensen csavaros és rugós csatlakozókkal állnak rendelkezésre. Az analóg kimenet és a termisztoros motorvédelem a nagy teljesítményű lágyindító szerves részét képezik.
Az opcionális dugaszolható kommunikációs modulok lehetővé teszik a PROFINET-en, PROFIBUS-on és Modbus TCP-n keresztüli csatlakozást. A beépített HMI modul a kapcsolószekrény ajtajába is beépíthető.
SIRIUS 3RW5 lágyindító - olyan rugalmas, mint az Ön feladata.
