Name: Siemens 3RW5547-6HA14 3RW55476HA14 Lágyindító Motorteljesítmény 400 V-nál 250 kW Motorteljesítmény 230 V-nál 132 kW 200
Brand: Siemens
SKU: 2864737
Availability: BackOrder

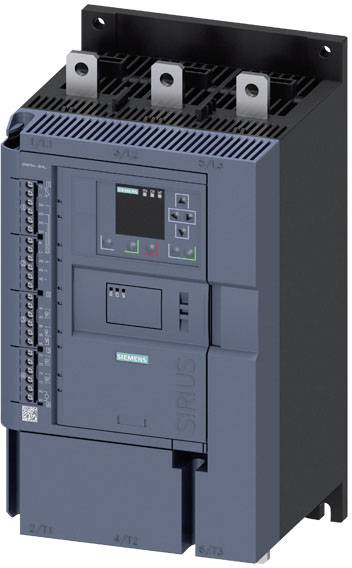

Szürke, ipari vezérlőegység kijelzővel és több csatlakozókapoccsal, fekete tartószerkezetre szerelve.

Több nyitott elosztószekrény-panel, amelyeken összetett kábelezés és kapcsolókészülékek láthatók, jelezve az elektromos csatlakozásokat és vezérlést.

A 'Softstarter 3RW55' diagram a kommunikációs modulok, csatlakozófedők és szerelési lehetőségek felépítését mutatja, 1-8-ig számozva.

Egy elektromos áramkör kapcsolási rajza több relével és csatlakozóval, 1L1-től T2-ig elnevezve; bemutatja a kapcsolatokat és az alkatrészeket.

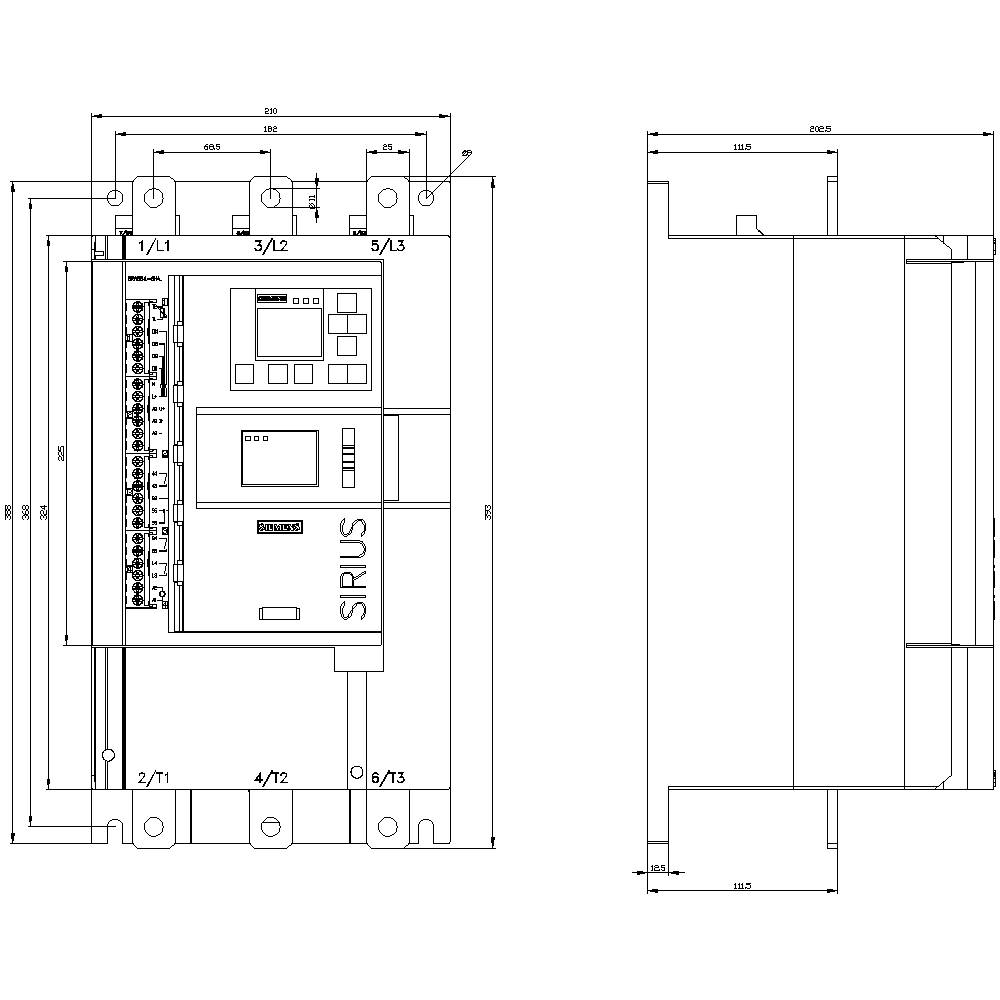

Egy elektronikus készülék műszaki rajza különböző méretekkel milliméterben. Baloldalon elölnézet, jobboldalon oldalnézet.

1/5

Hasonló kivitel

Adatlap (PDF)

Szállítás: 2027. 01. 13. [Sze.]

Szám

készlet

Összesen (4 255 990 Ft / Darab)

4 612 990 Ft

-8 %

4 255 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Működési frekvencia: 50/60 Hz
Rögzítés módja: csavaros rögzítés
Lökési feszültség szilárdság: 6 kV
Védelmi típus: IP20
Szigetelési feszültség: 480 V
Digitális bemenetek száma: 4
A motorvédelem kialakítása: elektronikus, a motor termikus túlterhelése esetén kiold
A digitális kimenetek kialakítása: 3 érintkező (NO) / 1 váltóérintkező (CO)

Motorfeszültség: 200-480 V

Termék típus: Lágyindító

Csatlakozási áram: 470 A

Motorteljesítmény 230 V-nál: 132 kW

Motorteljesítmény 400 V-nál: 250 kW

Névleges feszültség: 200 V
480 V

Hatékonysági fázisok: 3

Gyártói szám: 3RW55476HA14

Névleges áram: 470 A

Névleges áramerősség, kerekítve: 470 A

Gyártói szám: 3RW5547-6HA14

Motorteljesítmény 230 V/400 V-nál: 250 kW

Kifutási idő: 360 mp

Méret: (Sz x Ma x Mé) 210 x 393 x 203 mm

Csatlakozó: Síncsatlakozó

Szélesség: 210 mm

Magasság: 393 mm

Mélység: 203 mm

Hőmérséklet (max.): +60 °C

Hőmérséklet (min.): -25 °C

UKCA: Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Névleges áramerősség, kerekítve

Motorteljesítmény 400 V-nál

Motorteljesítmény 230 V-nál

Névleges feszültség

Siemens 3RW3026-1BB14 3RW30261BB14 Lágyindító Motorteljesítmény 400 V-nál 11 kW Motorteljesítmény 230 V-nál 5.5 kW 200 V, 480 V Névleges áram 25 A

Rendelési szám:2864143

Szállítás: 10. 14. [Sze.]

2 készletConrad Electronic

25 A

11 kW

5.5 kW

200 V

Min.: 1

Többszörös: 1

161 990 Ft^*

Siemens 3RW4028-1BB14 3RW40281BB14 Lágyindító Motorteljesítmény 400 V-nál 18.5 kW Motorteljesítmény 230 V-nál 11 kW 200 V, 480 V Névleges áram 38 A

Rendelési szám:2864144

Szállítás: 10. 14. [Sze.]

2 készletConrad Electronic

38 A

18.5 kW

11 kW

200 V

Min.: 1

Többszörös: 1

314 990 Ft^*

Siemens 3RW5055-2AB04 3RW50552AB04 Lágyindító Motorteljesítmény 400 V-nál 75 kW Motorteljesítmény 230 V-nál 37 kW 200 V, 480 V Névleges áram 143 A

Rendelési szám:2864145

Szállítás: 10. 28. [Sze.]

Conrad Electronic

143 A

75 kW

37 kW

200 V

Min.: 1

Többszörös: 1

890 990 Ft^*

Siemens 3RW5055-2AB05 3RW50552AB05 Lágyindító Motorteljesítmény 400 V-nál 75 kW Motorteljesítmény 230 V-nál 37 kW 200 V, 600 V Névleges áram 143 A

Rendelési szám:2864146

Szállítás: 10. 28. [Sze.]

Conrad Electronic

143 A

75 kW

37 kW

200 V

Min.: 1

Többszörös: 1

979 990 Ft^*

Siemens 3RW5055-2AB14 3RW50552AB14 Lágyindító Motorteljesítmény 400 V-nál 75 kW Motorteljesítmény 230 V-nál 37 kW 200 V, 480 V Névleges áram 143 A

Rendelési szám:2864147

Szállítás: 10. 28. [Sze.]

Conrad Electronic

143 A

75 kW

37 kW

200 V

Min.: 1

Többszörös: 1

890 990 Ft^*

Siemens 3RW5055-2AB15 3RW50552AB15 Lágyindító Motorteljesítmény 400 V-nál 75 kW Motorteljesítmény 230 V-nál 37 kW 200 V, 600 V Névleges áram 143 A

Rendelési szám:2864148

Szállítás: 10. 28. [Sze.]

Conrad Electronic

143 A

75 kW

37 kW

200 V

Min.: 1

Többszörös: 1

979 990 Ft^*

Siemens 3RW5055-2TB04 3RW50552TB04 Lágyindító Motorteljesítmény 400 V-nál 75 kW Motorteljesítmény 230 V-nál 37 kW 200 V, 480 V Névleges áram 143 A

Rendelési szám:2864149

Szállítás: 2027. 01. 13. [Sze.]

Conrad Electronic

143 A

75 kW

37 kW

200 V

Min.: 1

Többszörös: 1

890 990 Ft^*

Siemens 3RW5055-2TB05 3RW50552TB05 Lágyindító Motorteljesítmény 400 V-nál 75 kW Motorteljesítmény 230 V-nál 37 kW 200 V, 600 V Névleges áram 143 A

Rendelési szám:2864150

Szállítás: 2027. 01. 13. [Sze.]

Conrad Electronic

143 A

75 kW

37 kW

200 V

Min.: 1

Többszörös: 1

979 990 Ft^*

Siemens 3RW5055-2TB14 3RW50552TB14 Lágyindító Motorteljesítmény 400 V-nál 75 kW Motorteljesítmény 230 V-nál 37 kW 200 V, 480 V Névleges áram 143 A

Rendelési szám:2864151

Szállítás: 10. 28. [Sze.]

Conrad Electronic

143 A

75 kW

37 kW

200 V

Min.: 1

Többszörös: 1

890 990 Ft^*

Siemens 3RW5055-2TB15 3RW50552TB15 Lágyindító Motorteljesítmény 400 V-nál 75 kW Motorteljesítmény 230 V-nál 37 kW 200 V, 600 V Névleges áram 143 A

Rendelési szám:2864152

Szállítás: 10. 28. [Sze.]

Conrad Electronic

143 A

75 kW

37 kW

200 V

Min.: 1

Többszörös: 1

979 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 2864737 Siemens 3RW5547-6HA14 3RW55476HA14 Lágyindító Motorteljesítmény 400 V-nál 250 kW Motorteljesítmény 230 V-nál 132 kW 200

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2864737 Siemens 3RW5547-6HA14 3RW55476HA14 Lágyindító Motorteljesítmény 400 V-nál 250 kW Motorteljesítmény 230 V-nál 132 kW 200

Leírás

SIRIUS lágyindító 200-480 V 470 A, AC 110-250 V csavaros sorkapcsok SIRIUS 3RW55 nagy teljesítményű lágyindító igényes alkalmazásokhoz háromfázisú aszinkron motorok zökkenőmentes indításához és leállításához.
Fokozatmentes indítás, áramcsúcsok csökkentése, hálózati feszültség ingadozás elkerülése indításkor, táphálózat tehermentesítés, mechanikai terhelés csökkentése a hajtásban, jelentős hely- és vezetékmegtakarítás a csillag-delta indítókhoz és frekvenciaváltókhoz képest, karbantartásmentes kapcsolás és rendkívül egyszerű kezelés. Az integrált bypass lehetővé teszi a nagyon kompakt kialakítást, energiát takarít meg és kevesebb fűtést biztosít a kapcsolószekrényben. Az intelligens felügyeleti funkciók védik a lágyindítót a túlmelegedéstől és a motort a túlterheléstől. Ezenkívül az áramerősséget az indítás során egy beállítható maximális értékre korlátozhatja. A 3 fázisú vezérlésnek köszönhetően különösen alkalmas nagy motorkimenetekhez és root 3 áramkörökhöz. Az innovatív nyomatékszabályozás biztosítja a motor optimális felfutását. Gyors és egyszerű üzembe helyezés automatikus paraméterezéssel vagy alkalmazási asszisztenssel. Előretekintő karbantartási tervezés az állapotfigyelés révén. Kivehető HMI színes kijelzővel az egyértelmű mérési értékek és diagnosztikai kijelzések érdekében. Világszerte engedélyezett (pl. IEC és UL/CSA).
A nagy teljesítményű 3RW55 lágyindítók 690 V-ig, 560 kW-ig terjedő teljesítménytartományban, 24 V-os vagy 110-250 V-os vezérlő tápfeszültséggel, valamint konzisztens csavaros és rugós csatlakozókkal állnak rendelkezésre. Az analóg kimenet és a termisztoros motorvédelem a nagy teljesítményű lágyindító szerves részét képezik.
Az opcionális dugaszolható kommunikációs modulok lehetővé teszik a PROFINET-en, PROFIBUS-on és Modbus TCP-n keresztüli csatlakozást. A beépített HMI modul a kapcsolószekrény ajtajába is beépíthető.
A 3RW55 lágyindítók felváltják a jól bevált 3RW44 sorozatot.
SIRIUS 3RW5 lágyindító - olyan rugalmas, mint az Ön feladata.

Ez a szöveg gépi fordítással készült.
