Name: Siemens 3SU11002BF101BA0 3SU1100-2BF10-1BA0 Karos billenőkapcsoló Műanyag előlapi gyűrű, megvilágítható Pecek Fekete 1 x
Brand: Siemens
SKU: 2863883
Availability: BackOrder

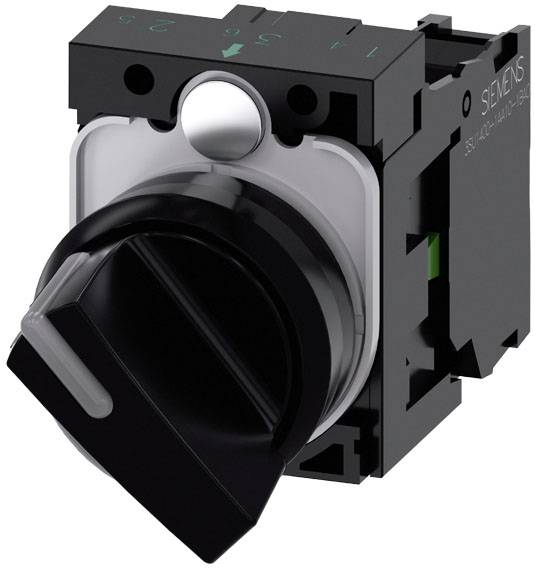

Ipari alkalmazásokhoz fekete forgókapcsoló egyértelmű BE/KI pozíció jelzéssel. Kompakt és robusztus kialakítás.

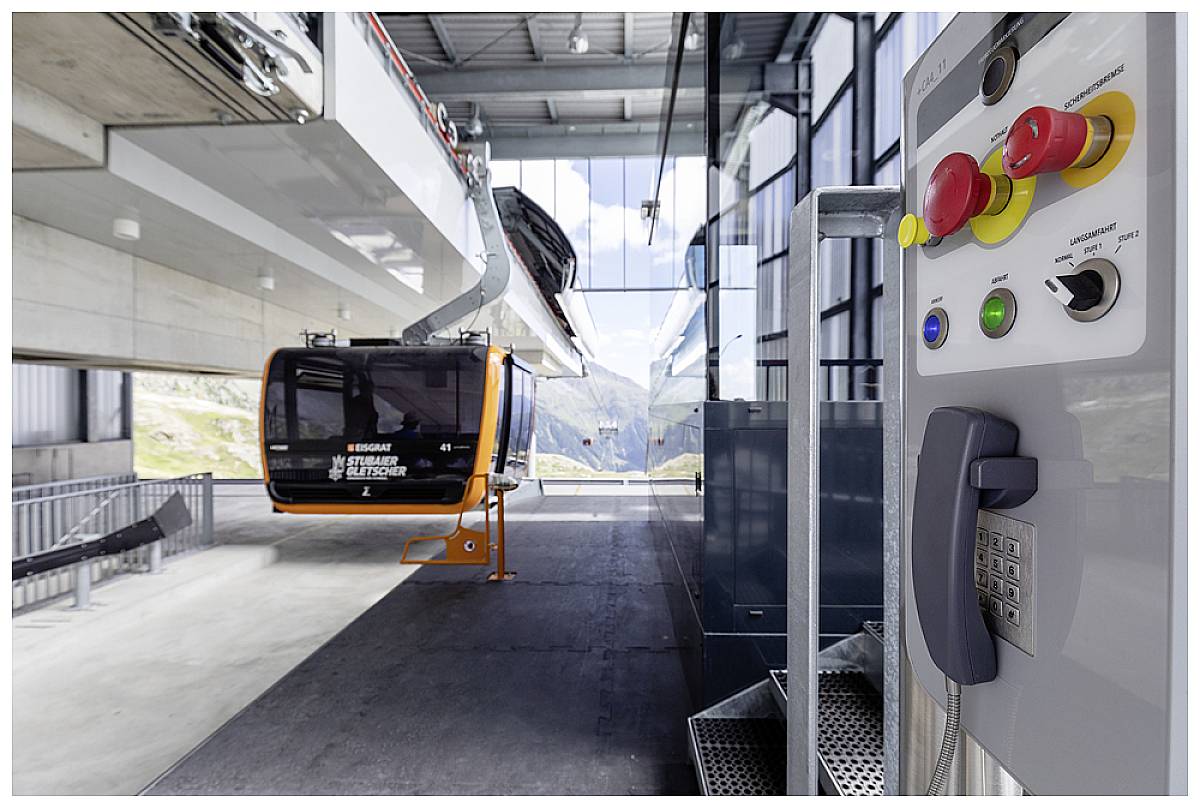

Sífelvonó állomás az Alpokban, narancsszínű kabinnal a síneken, modern épületek között, ablakokkal és festői hegyvidéki panorámával a háttérben.

Egy elektromos kapcsoló vázlata alaphelyzetben, '3 NO' és '4 NO' feliratokkal, amelyek nyitott érintkezőkre utalnak.

Műszaki rajz egy elektromos kapcsolóról, elölnézet, oldalnézet és hátulnézet ábrázolásával. Méretek millméterben megadva.

1/4

Hasonló kivitel

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 13. [P.]

Szám

készlet

Összesen (14 990 Ft / Darab)

14 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Parancspontok száma: 1
Kapcsolási pozíciók száma: 2
A működtető elem változata: billenő, rövid
Beépítési szélesség: 32,3 mm
Beépítési magasság: 28,8 mm
Anyaga / kezelőelem: műanyag
Termék komponens / elülső gyűrű: igen
Termékbővítés / opcionális / izzók: igen
Meghúzási nyomaték / a tartóban lévő csavarok / maximum: 1,2 Nm
Az elülső gyűrű kialakítása: standard
Beépítési mélység: 49,7 mm
A beépítési nyílás formája: kerek
Anyaga / tartó: műanyag
Kapcsolási frekvencia / maximum [1/h]: 1800
A csatlakozókapocs védettségi fokozata: IP20
Rezgésállóság: 10 ... 500Hz: 5g
Berendezésvédelmi osztály: II
Pozitív beépítési átmérőtűrés: 0,4 mm
Csatlakoztatható vezeték keresztmetszet / tömör / magvég megmunkálással / maximum: 0,75 mm²
Csatlakoztatható vezeték keresztmetszet / tömör / magvég megmunkálással / minimum: 0,5 mm²
Csatlakoztatható vezeték keresztmetszet / tömör / magvég megmunkálás nélkül / maximum: 1,5 mm²
Csatlakoztatható vezeték keresztmetszet / tömör / vezetékvégmegmunkálás nélkül / minimum: 1 mm²
Csatlakoztatható vezeték keresztmetszet / finomszálú / magvég megmunkálással / maximum: 1,5 mm²
Csatlakoztatható vezeték keresztmetszet / finomszálú / magvég megmunkálással / minimum: 0,5 mm²
Csatlakoztatható vezeték keresztmetszet / finomszálú / magvég megmunkálás nélkül / maximum: 1,5 mm²
Csatlakoztatható vezeték keresztmetszet / finom sodrás / vezetékvég megmunkálás nélkül / minimum: 1 mm²
Kapcsolati modulok száma: 1
Meghúzási nyomaték / csavaros csatlakozással / maximum: 0,9 Nm
Meghúzási nyomaték / csavaros csatlakozással / minimum: 0,8 Nm
Meghúzási nyomaték / a tartóban lévő csavarok / minimum: 1 Nm
Csatlakoztatható vezeték-keresztmetszet típusa / AWG vezetékekhez: 2x (18 ... 14)
Csatlakoztatható vezeték-keresztmetszet típusa / tömör / magvégmegmunkálással: 2x (0,5 ... 0,75 mm²)
Csatlakoztatható vezeték-keresztmetszet típusa / tömör / vezetékvégmegmunkálás nélkül: 2x (1,0 ... 1,5 mm²)
Csatlakoztatható vezeték-keresztmetszet típusa / finomszálú / magvégmegmunkálással: 2x (0,5 ... 1,5 mm²)
Csatlakoztatható vezeték-keresztmetszet típusa / finomszálú / huzalvégmegmunkálás nélkül: 2x (1,0 ... 1,5 mm²)
Érintkező/segédérintkezők felülete: ezüstötvözet
AWG szám / kódolt csatlakoztatható vezeték keresztmetszetként / maximum: 14
AWG szám / mint kódolt csatlakoztatható vezeték keresztmetszet / minimum: 18
Szerelés típusa / a modulok és tartozékok: Előlapi rögzítés
Üzemi feszültség / váltóáramnál / 50 Hz-en / névleges érték / maximum: 500 V
Üzemi feszültség / váltakozó áramnál / 50 Hz-en / névleges érték / minimum: 5 V
Üzemi feszültség / váltóáramnál / 60 Hz-en / névleges érték / maximum: 500 V
Üzemi feszültség / váltakozó áramnál / 60 Hz-en / névleges érték / minimum: 5 V
Üzemi feszültség / DC-nél / névleges érték / maximum: 500 V
Üzemi feszültség / DC-nél / névleges érték / minimum: 5 V
A megszakító folyamatos árama / C-karakterisztika [A]: 10
Szigetelési feszültség / névleges érték: 500 V
Termék komponens / világítótest: sz
Feszültség típusa / üzemi feszültség: AC/DC
Túlfeszültség ellenállás / névleges érték: 6 kV
Hőáram: 10A
Szennyezési fok: 3

Termék típus: Karos billenőkapcsoló

Kapcsoló/nyomógomb jellemzők: Műanyag előlapi gyűrű
megvilágítható

Világítás típus: Világítással

Működtetés módja: Pecek

Fényszín: Fehér

Gyártói szín: Fekete

Házszín: Fekete

Gomb átmérő: 32.3 mm

Felirat/motívum: Nyíl jelölés

Csatlakozó: Csavaros csatlakozó

Forma: Kerek

Funkciók: Reteszelő

Érintkező típus: 1 záró

Élettartam (mechanikus): 1000000

Élettartam (elektromos): 10000000

Beépítési átmérő: 22.3 mm

Kivitel: Teljes készülék

: IP66
IP67
IP69/IP69K

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +70 °C

Kapcsolási szög: 1 x 90 °

Kapcsolási állások: 1 x KI/BE

Szélesség: 32.3 mm

Magasság: 40 mm

Átmérő: 22 mm

Tartalom: 1 db

Méret: (Ø x Ma) 22 mm x 40 mm

RoHS konform: Igen

Mélység: 49.7 mm

Gyártói szám: 3SU1100-2BF10-1BA0

UKCA: Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Beépítési átmérő

Funkciók

Gyártói szín

Kapcsolási állások

Kapcsolási szög

Kivitel

Működtetés módja

Világítás típus

Siemens 3SU10022BC100AA0 3SU1002-2BC10-0AA0 Karos billenőkapcsoló Műanyag előlapi gyűrű, megvilágítható Pecek Fekete 1 x 45 ° 1 db

Rendelési szám:2865228

Szállítás: 10. 30. [P.]

3 készletConrad Electronic

22.3 mm

Nyomó

Fekete

1 x KI/(BE)

1 x 45 °

működtető/jelző elem

Pecek

Világítással

Min.: 1

Többszörös: 1

7990Ft^*

Siemens 3SU10022BC200AA0 3SU1002-2BC20-0AA0 Karos billenőkapcsoló Műanyag előlapi gyűrű, megvilágítható Pecek Fekete, Piros 1 x 45 ° 1 db

Rendelési szám:2863822

Szállítás: 11. 13. [P.]

Conrad Electronic

22.3 mm

Nyomó

Fekete

1 x KI/(BE)

1 x 45 °

működtető/jelző elem

Pecek

Világítással

Min.: 1

Többszörös: 1

7990Ft^*

Siemens 3SU10022BC300AA0 3SU1002-2BC30-0AA0 Karos billenőkapcsoló Műanyag előlapi gyűrű, megvilágítható Pecek Fekete, Sárga 1 x 45 ° 1 db

Rendelési szám:2863823

Szállítás: 11. 13. [P.]

Conrad Electronic

22.3 mm

Nyomó

Fekete

1 x KI/(BE)

1 x 45 °

működtető/jelző elem

Pecek

Világítással

Min.: 1

Többszörös: 1

7990Ft^*

Siemens 3SU10022BC400AA0 3SU1002-2BC40-0AA0 Karos billenőkapcsoló Műanyag előlapi gyűrű, megvilágítható Pecek Fekete, Zöld 1 x 45 ° 1 db

Rendelési szám:2863824

Szállítás: 11. 13. [P.]

Conrad Electronic

22.3 mm

Nyomó

Fekete

1 x KI/(BE)

1 x 45 °

működtető/jelző elem

Pecek

Világítással

Min.: 1

Többszörös: 1

7990Ft^*

Siemens 3SU10022BC600AA0 3SU1002-2BC60-0AA0 Karos billenőkapcsoló Műanyag előlapi gyűrű Pecek Fekete, Fehér 1 x 45 ° 1 db darab

Rendelési szám:1379588

Szállítás: 10. 30. [P.]

8 dbConrad Electronic

22 mm

Nyomó

Fekete

1 x KI/(BE)

1 x 45 °

Pecek

Nyíl szimbólum

Min.: 1

Többszörös: 1

6890Ft^*

Siemens 3SU10022BF100AA0 3SU1002-2BF10-0AA0 Karos billenőkapcsoló Műanyag előlapi gyűrű, megvilágítható Pecek Fekete 1 x 90 ° 1 db

Rendelési szám:2262057

Szállítás: 10. 30. [P.]

35 készletConrad Electronic

22.3 mm

Reteszelő

Fekete

1 x KI/BE

1 x 90 °

Működtető / jelző elem

Pecek

Nincs

Min.: 1

Többszörös: 1

7690Ft^*

Siemens 3SU10022BF200AA0 3SU1002-2BF20-0AA0 Karos billenőkapcsoló Műanyag előlapi gyűrű, megvilágítható Pecek Fekete, Piros 1 x 90 ° 1 db

Rendelési szám:2863825

Szállítás: 11. 13. [P.]

Conrad Electronic

22.3 mm

Reteszelő

Fekete

1 x KI/BE

1 x 90 °

működtető/jelző elem

Pecek

Világítással

Min.: 1

Többszörös: 1

7690Ft^*

Siemens 3SU10022BF300AA0 3SU1002-2BF30-0AA0 Karos billenőkapcsoló Műanyag előlapi gyűrű, megvilágítható Pecek Fekete, Sárga 1 x 90 ° 1 db

Rendelési szám:2863826

Szállítás: 11. 13. [P.]

Conrad Electronic

22.3 mm

Reteszelő

Fekete

1 x KI/BE

1 x 90 °

működtető/jelző elem

Pecek

Világítással

Min.: 1

Többszörös: 1

7990Ft^*

Siemens 3SU10022BF400AA0 3SU1002-2BF40-0AA0 Karos billenőkapcsoló Műanyag előlapi gyűrű, megvilágítható Pecek Fekete, Zöld 1 x 90 ° 1 db

Rendelési szám:2863827

Szállítás: 10. 30. [P.]

5 készletConrad Electronic

22.3 mm

Reteszelő

Fekete

1 x KI/BE

1 x 90 °

működtető/jelző elem

Pecek

Világítással

Min.: 1

Többszörös: 1

5990Ft^*

Siemens 3SU10022BF500AA0 3SU1002-2BF50-0AA0 Karos billenőkapcsoló Műanyag előlapi gyűrű, megvilágítható Pecek Fekete, Kék 1 x 90 ° 1 db

Rendelési szám:2863828

Szállítás: 10. 30. [P.]

6 készletConrad Electronic

22.3 mm

Reteszelő

Fekete

1 x KI/BE

1 x 90 °

működtető/jelző elem

Pecek

Világítással

Min.: 1

Többszörös: 1

5990Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 2863883 Siemens 3SU11002BF101BA0 3SU1100-2BF10-1BA0 Karos billenőkapcsoló Műanyag előlapi gyűrű, megvilágítható Pecek Fekete 1 x

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2863883 Siemens 3SU11002BF101BA0 3SU1100-2BF10-1BA0 Karos billenőkapcsoló Műanyag előlapi gyűrű, megvilágítható Pecek Fekete 1 x

Leírás

Választókapcsoló, világító, 22 mm, kerek, műanyag, fekete, választó, rövid, 2 kapcsolóállás OI, reteszelő, 10:30/13:30, tartóval, 1NO, csavaros csatlakozású SIRIUS ACT választókapcsoló elektromos fogyasztók kapcsolásához és vezérléséhez .
A SIRIUS ACT márkanév alatt a Siemens egyedülálló vezérlő- és jelzőkészülék-portfóliót kínál globális termékjóváhagyással három modern formatervezési sorozatban, amelyek robusztus valódi fémből és kiváló minőségű műanyagból készülnek.
Az innovatív rápattintható koncepció olyan mértékben leegyszerűsíti az összeszerelést, hogy csak egy kézre van szükség, és nincs szükség speciális szerszámokra. A horonymentes furatok elegendőek rögzítőfuratként, mivel a 100%-os elcsavarodás elleni védelem már be van építve.
A tartósan magas fokú védelemnek köszönhetően a robusztus eszközök alkalmasak ipari és kültéri használatra. Még nagynyomású sugárral is tisztítható. Sem a por, sem az olaj, sem az agresszív lúgok nem zavarhatják a megbízható működést.
A szabványos huzalozás mellett a legtöbb eszköz PROFINET-en, AS-Interface-en vagy IO-Link-en keresztül is csatlakoztatható a vezérlőhöz. Ez csökkenti a huzalozási erőfeszítést, minimalizálja a hibaforrásokat és nagyobb rugalmasságot biztosít.
A grafikus online konfigurátor kényelmes támogatást nyújt az egyes eszközök, házak és címkék kiválasztásánál és megrendelésekor. Kiterjedt dokumentáció (pl. kézikönyv, 3D adatok, csatlakozási rajz) áll rendelkezésre.
Választható változatok: több színben, 2-4 kapcsolási pozícióban, rövid/hosszú billenő- vagy forgatógombos, világító/nem világító (a világítás utólag is felszerelhető), reteszelő/pillanatnyi működtetés.
Megjegyzés: Komplett készülék, szállítás tartóval és modulokkal.
SIRIUS ACT – Teljesítmény akció közben, amikor parancsol és jelentést tesz. Egyszerűen összeszerelve, egyszerűen erős, egyszerűen tökéletes.

Ez a szöveg gépi fordítással készült.
