Name: Siemens 3SU11501HA201FH0 3SU1150-1HA20-1FH0 Vészmegállító gomba nyomógomb vészkijárathoz Gomb Piros, Sárga Húzó reteszel
Brand: Siemens
SKU: 2863879
Availability: BackOrder

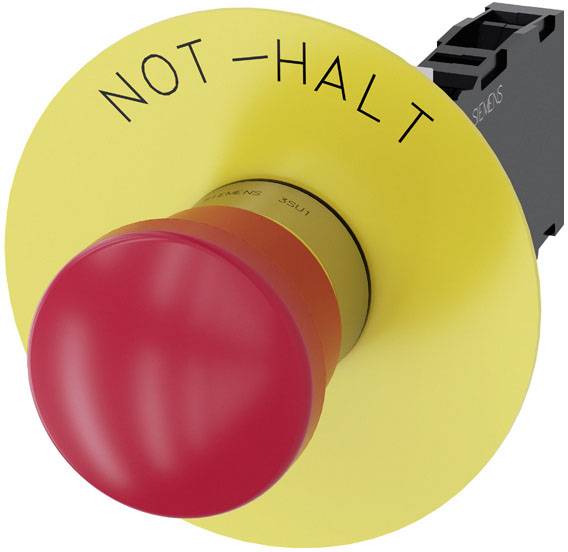

Vészleállító gomb piros és sárga színben, 'NOT-HALT' felirattal. Gépek vészleállítására használják.

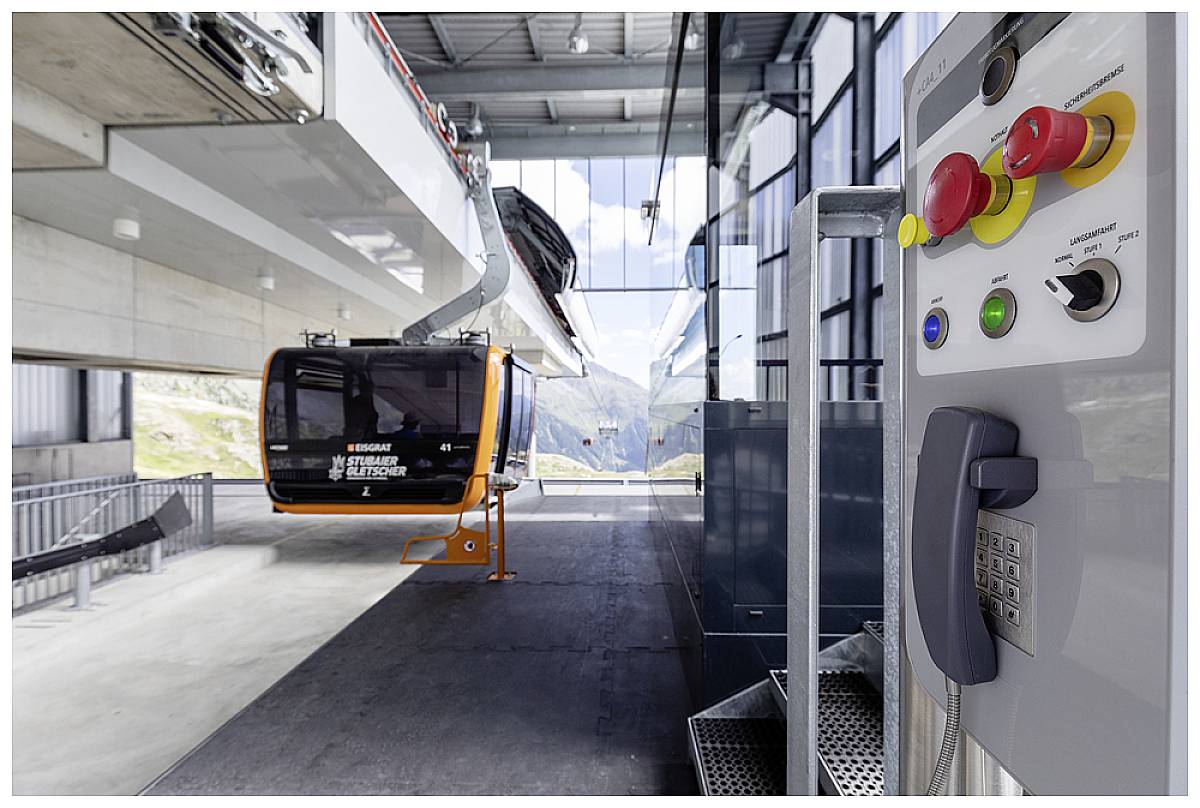

Hegyi sífelvonó állomás narancssárga kabinnal az Alpokban; balra egy hűtőház, jobbra vezérlőpult. Kívül hegyi táj látható.

Elektrotechnikai kapcsolási rajz egy kapcsolóról, amelynek '1 NC', '2 NC', '3 NO', '4 NO' jelölésű csatlakozói vannak.

Műszaki rajz egy vészleállító kapcsolóról méretjelöléssel. Elölnézet, oldalnézet és felülnézet.

1/4

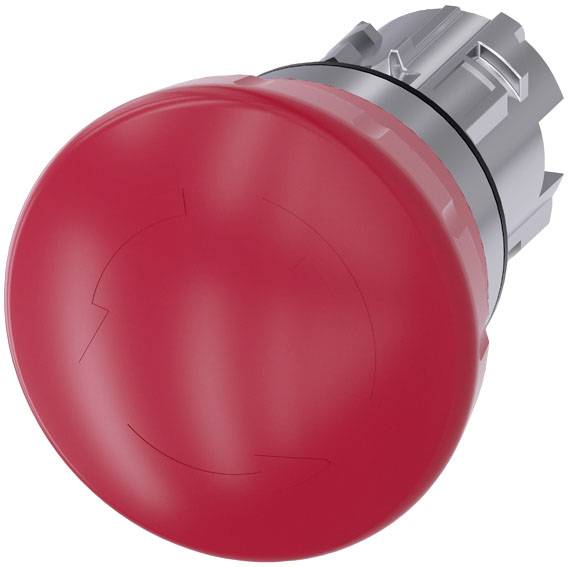

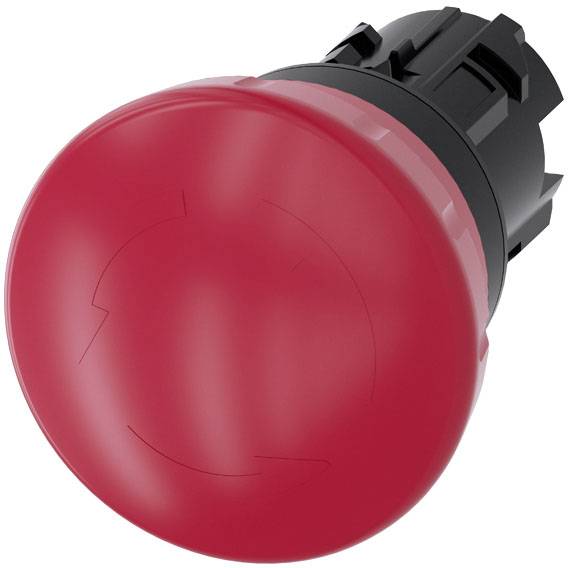

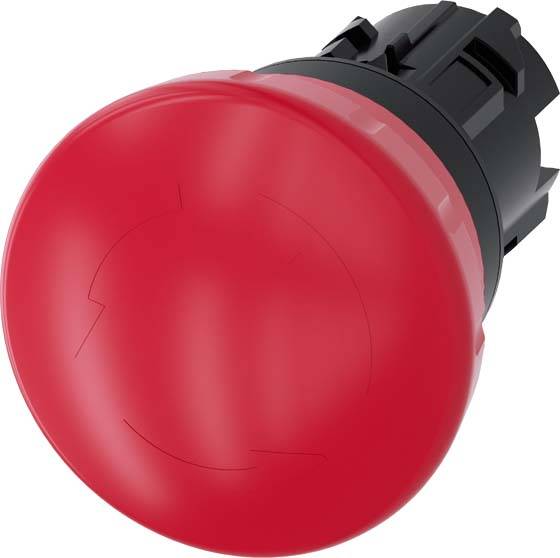

Hasonló kivitel

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 13. [P.]

Szám

készlet

Összesen (31 990 Ft / Darab)

31 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Rögzítés módja: előlapi rögzítés
Parancspontok száma: 1
A működtető elem kialakítása: pozitív reteszelés
Beépítési szélesség 75 mm.
Beépítési magasság: 46,4 mm
Anyaga / kezelőelem: műanyag
Termékfunkció / VÉSZLEÁLLÍTÁS funkció: igen
Meghúzási nyomaték / a tartóban lévő csavarok / maximum: 1,2 Nm
Beépítési mélység: 70,6 mm
A beépítési nyílás formája: kerek
A tartó anyaga / tartója: fém
Termékfunkció / VÉSZLEÁLLÍTÁS funkció: igen
Kapcsolási frekvencia / maximum [1/h]: 600
A csatlakozókapocs IP / védettségi fokozata: IP20, a kapocscsavar meghúzva
Rezgésállóság: 10 ... 500Hz: 5g
Berendezésvédelmi osztály: I
Pozitív beépítési átmérőtűrés: 0,4 mm
Termék funkció / kényszernyitás: igen
Csatlakoztatható vezeték keresztmetszet / tömör / magvég megmunkálással / maximum: 0,75 mm²
Csatlakoztatható vezeték keresztmetszet / tömör / magvég megmunkálással / minimum: 0,5 mm²
Csatlakoztatható vezeték keresztmetszet / tömör / magvég megmunkálás nélkül / maximum: 1,5 mm²
Csatlakoztatható vezeték keresztmetszet / tömör / vezetékvégmegmunkálás nélkül / minimum: 1 mm²
Csatlakoztatható vezeték keresztmetszet / finomszálú / magvég megmunkálással / maximum: 1,5 mm²
Csatlakoztatható vezeték keresztmetszet / finomszálú / magvég megmunkálással / minimum: 0,5 mm²
Csatlakoztatható vezeték keresztmetszet / finomszálú / magvég megmunkálás nélkül / maximum: 1,5 mm²
Csatlakoztatható vezeték keresztmetszet / finom sodrás / vezetékvég megmunkálás nélkül / minimum: 1 mm²
Kapcsolati modulok száma: 1
Meghúzási nyomaték / a tartóban lévő csavarok / minimum: 1 Nm
Csatlakoztatható vezeték-keresztmetszet típusa / AWG vezetékekhez: 2x (18 ... 14)
Csatlakoztatható vezeték-keresztmetszet típusa / tömör / magvégmegmunkálással: 2x (0,5 ... 0,75 mm²)
Csatlakoztatható vezeték-keresztmetszet típusa / tömör / vezetékvégmegmunkálás nélkül: 2x (1,0 ... 1,5 mm²)
Csatlakoztatható vezeték-keresztmetszet típusa / finomszálú / magvégmegmunkálással: 2x (0,5 ... 1,5 mm²)
Csatlakoztatható vezeték-keresztmetszet típusa / finomszálú / huzalvégmegmunkálás nélkül: 2x (1,0 ... 1,5 mm²)
Érintkező/segédérintkezők felülete: ezüstötvözet
AWG szám / kódolt csatlakoztatható vezeték keresztmetszetként / maximum: 14
AWG szám / mint kódolt csatlakoztatható vezeték keresztmetszet / minimum: 18
Szerelés típusa / a modulok és tartozékok: Előlapi rögzítés
Üzemi feszültség / váltóáramnál / 50 Hz-en / névleges érték / maximum: 500 V
Üzemi feszültség / váltakozó áramnál / 50 Hz-en / névleges érték / minimum: 5 V
Üzemi feszültség / váltóáramnál / 60 Hz-en / névleges érték / maximum: 500 V
Üzemi feszültség / váltakozó áramnál / 60 Hz-en / névleges érték / minimum: 5 V
Üzemi feszültség / DC-nél / névleges érték / maximum: 500 V
Üzemi feszültség / DC-nél / névleges érték / minimum: 5 V
A megszakító folyamatos árama / C-karakterisztika [A]: 10
Szigetelési feszültség / névleges érték: 500 V
Termék komponens / világítótest: sz
Feszültség típusa / üzemi feszültség: AC/DC
Túlfeszültség ellenállás / névleges érték: 6 kV
Hőáram: 10A
Szennyezési fok: 3
A hátlapok száma: 1
Meghúzási nyomaték / segédérintkezőkhöz / csavaros csatlakozással / maximum: 0,9 Nm
Meghúzási nyomaték / segédérintkezőkhöz / csavaros csatlakozással / minimum: 0,8 Nm

Csomagolás: darab

Termék típus: Vészmegállító gomba nyomógomb

Kapcsoló/nyomógomb jellemzők: vészkijárathoz

Világítás típus: Nincs

Működtetés módja: Gomb

Gyártói szín: Piros
Sárga

Házszín: Piros

Gomb átmérő: 40 mm

Felirat/motívum: NOT-HALT

Csatlakozó: Csavaros csatlakozó

Kireteszelés módja: Húzó reteszelés

Forma: Kerek

Előlap méretek (max.): 75 x 46.4 mm

Funkciók: Reteszelő

Érintkező típus: 1 záró
1 nyitó

Élettartam (mechanikus): 300 000

Élettartam (elektromos): 300 000

Beépítési átmérő: 22.3 mm

Kivitel: Teljes készülék

: IP66
IP67
IP69/IP69K

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +70 °C

Kapcsolási állások: 1 x KI/BE

Szélesség: 30 mm

Magasság: 40 mm

Átmérő: 40 mm

Tartalom: 1 db

Méret: (Ø x Ma) 40 mm x 40 mm

RoHS konform: Igen

Mélység: 70.6 mm

Gyártói szám: 3SU1150-1HA20-1FH0

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 2863879 Siemens 3SU11501HA201FH0 3SU1150-1HA20-1FH0 Vészmegállító gomba nyomógomb vészkijárathoz Gomb Piros, Sárga Húzó reteszel

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2863879 Siemens 3SU11501HA201FH0 3SU1150-1HA20-1FH0 Vészmegállító gomba nyomógomb vészkijárathoz Gomb Piros, Sárga Húzó reteszel

Leírás

VÉSZLEÁLLÍTÓ gomba nyomógomb, 22 mm, kerek, fém, magasfényű, piros, 40 mm, pozitív reteszeléssel, DIN EN ISO 13850 szerint, kihúzható, sárga hátlappal, felirattal: VÉSZLEÁLLÍTÁS, tartóval, 1NO+1NC , csavaros csatlakozás VÉSZLEÁLLÍTÁS gomba nyomógomb SIRIUS ACT DIN EN ISO 13850 szerint a biztonsággal kapcsolatos alkalmazások vezérléséhez szabotázsvédelemmel.
A SIRIUS ACT márkanév alatt a Siemens egyedülálló vezérlő- és jelzőkészülék-portfóliót kínál globális termékjóváhagyással három modern formatervezési sorozatban, amelyek robusztus valódi fémből és kiváló minőségű műanyagból készülnek.
Az innovatív rápattintható koncepció olyan mértékben leegyszerűsíti az összeszerelést, hogy csak egy kézre van szükség, és nincs szükség speciális szerszámokra. A horonymentes furatok elegendőek rögzítőfuratként, mivel a 100%-os elcsavarodás elleni védelem már be van építve.
A tartósan magas fokú védelemnek köszönhetően a robusztus eszközök alkalmasak ipari és kültéri használatra. Akár nagynyomású sugárral is tisztítható. Sem a por, sem az olaj, sem az agresszív lúgok nem zavarhatják a megbízható működést.
A szabványos huzalozás mellett a legtöbb eszköz PROFINET-en, AS-Interface-en vagy IO-Link-en keresztül is csatlakoztatható a vezérlőhöz. Ez csökkenti a huzalozási erőfeszítést, minimalizálja a hibaforrásokat és nagyobb rugalmasságot biztosít.
A grafikus online konfigurátor kényelmes támogatást nyújt az egyes eszközök, házak és címkék kiválasztásánál és megrendelésekor. Kiterjedt dokumentáció (pl. kézikönyv, 3D adatok, csatlakozási rajz) áll rendelkezésre.
Elérhető változatok: 30/40/60 mm gomba átmérő, világító/nem világító, húzó/forgatható/reteszelhető.
Megjegyzés: Komplett készülék, szállítás tartóval és modulokkal.
SIRIUS ACT – Teljesítmény akció közben, amikor parancsol és jelentést tesz. Egyszerűen összeszerelve, egyszerűen erős, egyszerűen tökéletes.
