Name: Siemens 3SU11520AB301BA0 3SU1152-0AB30-1BA0 Világító nyomógomb Fém előlapi gyűrű, magasfényű Gomb Ezüst, Sárga 1 db
Brand: Siemens
SKU: 2863881
Availability: BackOrder

Egy sárga nyomógomb ezüst kerettel, ipari alkalmazásokhoz tervezve. A gyártó neve oldalról jól látható.

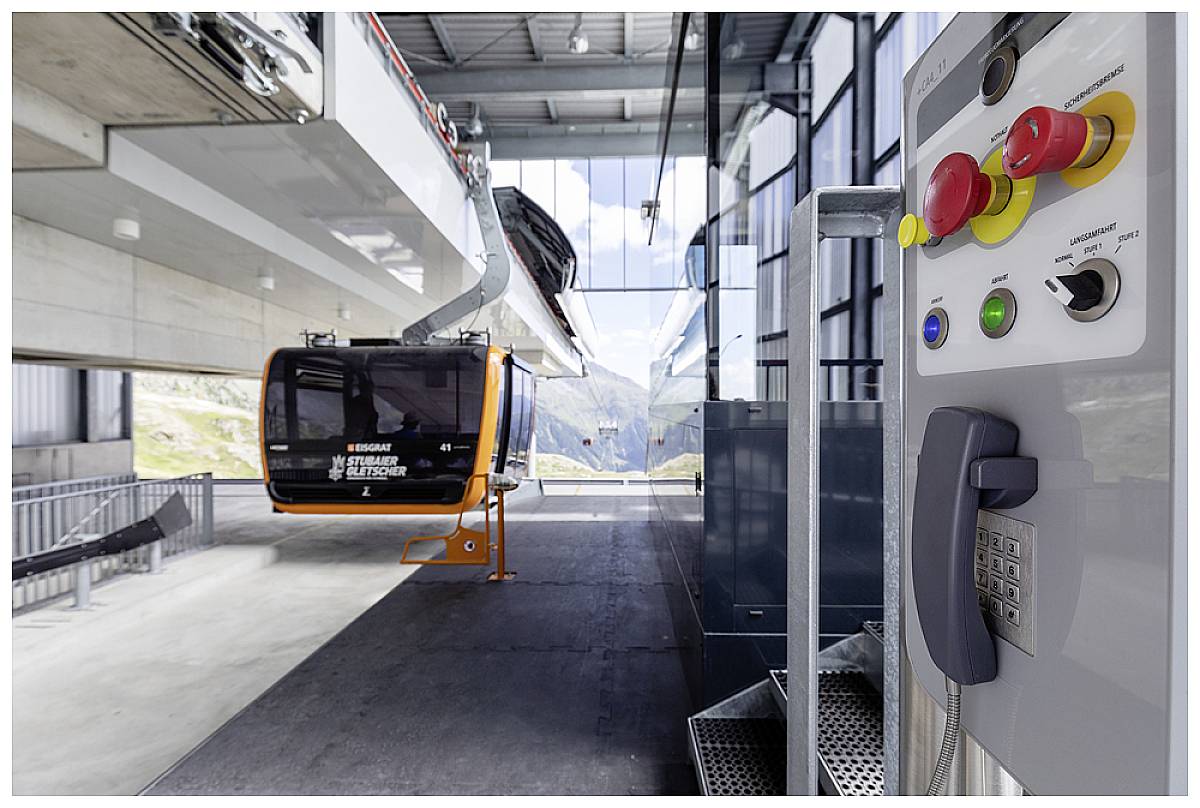

Egy felvonóállomás egy narancssárga kabinnal az előtérben. A jobb oldalon egy vezérlőpult található vészleállító gombokkal.

Kapcsolási szimbólum 24 V AC/DC tápellátással, LED-jelzéssel és két normál nyitott érintkezővel, X1, X2, 3 NO, 4 NO jelölésekkel.

Műszaki rajz egy négyzet alakú kapcsolóról méretekkel: 30 mm szélesség, 60,7 mm hosszúság, 47,5 mm mélység, oldal- és hátulnézet.

1/4

Hasonló kivitel

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 13. [P.]

Szám

készlet

Összesen (19 990 Ft / Darab)

19 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Rögzítés módja: előlapi rögzítés
Parancspontok száma: 1
Működtető szerkezet: nyomógomb, lapos
Beépítési szélesség: 29,5 mm
Beépítési magasság: 11 mm
Anyaga / kezelőelem: műanyag
Termék komponens / elülső gyűrű: igen
Termékbővítés / opcionális / izzók: igen
Meghúzási nyomaték / a tartóban lévő csavarok / maximum: 1,2 Nm
Az elülső gyűrű kialakítása: standard
Beépítési mélység: 49,7 mm
A beépítési nyílás formája: kerek
A tartó anyaga / tartója: fém
Kapcsolási frekvencia / maximum [1/h]: 3600
A csatlakozókapocs védettségi foka: IP20
Rezgésállóság: 10 ... 500Hz: 5g
Berendezésvédelmi osztály: I
Pozitív beépítési átmérőtűrés: 0,4 mm
Csatlakoztatható vezeték keresztmetszet / tömör / magvég megmunkálással / maximum: 0,75 mm²
Csatlakoztatható vezeték keresztmetszet / tömör / magvég megmunkálással / minimum: 0,5 mm²
Csatlakoztatható vezeték keresztmetszet / tömör / magvég megmunkálás nélkül / maximum: 1,5 mm²
Csatlakoztatható vezeték keresztmetszete / tömör / vezetékvégmegmunkálás nélkül / minimum: 1 mm²
Csatlakoztatható vezeték keresztmetszet / finomszálú / magvég megmunkálással / maximum: 1,5 mm²
Csatlakoztatható vezeték keresztmetszet / finomszálú / magvég megmunkálással / minimum: 0,5 mm²
Csatlakoztatható vezeték keresztmetszet / finomszálú / magvég megmunkálás nélkül / maximum: 1,5 mm²
Csatlakoztatható vezeték keresztmetszet / finom sodrás / vezetékvég megmunkálás nélkül / minimum: 1 mm²
Csatlakoztatható vezeték keresztmetszete / segédérintkezőkhöz / tömör vagy sodrott / maximum: 1,5 mm²
Kapcsolati modulok száma: 1
LED modulok száma: 1
Meghúzási nyomaték / csavaros csatlakozással / maximum: 0,9 Nm
Meghúzási nyomaték / csavaros csatlakozással / minimum: 0,8 Nm
Meghúzási nyomaték / a tartóban lévő csavarok / minimum: 1 Nm
Csatlakoztatható vezeték-keresztmetszet típusa / AWG vezetékekhez: 2x (18 ... 14)
Csatlakoztatható vezeték-keresztmetszet típusa / tömör / magvégmegmunkálással: 2x (0,5 ... 0,75 mm²)
Csatlakoztatható vezeték-keresztmetszet típusa / tömör / vezetékvégmegmunkálás nélkül: 2x (1,0 ... 1,5 mm²)
Csatlakoztatható vezeték-keresztmetszet típusa / finomszálú / magvégmegmunkálással: 2x (0,5 ... 1,5 mm²)
Csatlakoztatható vezeték-keresztmetszet típusa / finomszálú / huzalvégmegmunkálás nélkül: 2x (1,0 ... 1,5 mm²)
Érintkező/segédérintkezők felülete: ezüstötvözet
AWG szám / kódolt csatlakoztatható vezeték keresztmetszetként / maximum: 14
AWG szám / mint kódolt csatlakoztatható vezeték keresztmetszet / minimum: 18
Szerelés típusa / a modulok és tartozékok: Előlapi rögzítés
Üzemi feszültség / váltóáramnál / 50 Hz-en / névleges érték / maximum: 500 V
Üzemi feszültség / váltakozó áramnál / 50 Hz-en / névleges érték / minimum: 5 V
Üzemi feszültség / váltakozó áramnál / 60 Hz-en / névleges érték / maximum: 500 V
Üzemi feszültség / váltakozó áramnál / 60 Hz-en / névleges érték / minimum: 5 V
Üzemi feszültség / DC-nél / névleges érték / maximum: 500 V
Üzemi feszültség / DC-nél / névleges érték / minimum: 5 V
A megszakító folyamatos árama / C-karakterisztika [A]: 10
Bekapcsolási áram / a LED modul / maximum: 2 A
Szigetelési feszültség / névleges érték: 320 V
Fényerősség / maximum: 1400 mcd
Fényerősség / minimum: 900 mcd
Termékkomponens / világítótest: igen
Feszültség típusa / üzemi feszültség: AC/DC
Feszültség típusa / tápfeszültség / lámpa: AC/DC
Túlfeszültség ellenállás / névleges érték: 4 kV
Hőáram: 10A
Szennyezési fok: 3
Tápfeszültség / 1 / lámpa / AC / 50 Hz / névleges érték: 24 V
Tápfeszültség / 1 / lámpa / AC / 60 Hz / névleges érték: 24 V
Tápfeszültség / 1 / a lámpa / DC-nél / névleges érték: 24 V

Termék típus: Világító nyomógomb

Kapcsoló/nyomógomb jellemzők: Fém előlapi gyűrű
magasfényű

Világítás típus: LED

Fényforrás típus: LED

Működtetés módja: Gomb

Fényszín: Sárga

Gyártói szín: Ezüst
Sárga

Házszín: Sárga

Gomb átmérő: 29.45 mm

Felirat/motívum: Nincs

Csatlakozó: Csavaros csatlakozó

Forma: Kerek

Előlapi kivágás: 22 mm. rund mm

Funkciók: Nyomó

Érintkező típus: 1 záró

Élettartam (mechanikus): 3000000

Élettartam (elektromos): 10000000

Beépítési átmérő: 22.3 mm

Kivitel: Teljes készülék

: IP66
IP67
IP69/IP69K

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +70 °C

Kapcsolási feszültség: 24 V/DC
24 V/AC

Kapcsolási állások: 1 x KI/(BE)

Szélesség: 30 mm

Magasság: 40 mm

Átmérő: 22 mm

Tartalom: 1 db

Méret: (Ø x Ma) 22 mm x 40 mm

RoHS konform: Igen

Súly: 0.0803 kg

Mélység: 49.7 mm

Gyártói szám: 3SU1152-0AB30-1BA0

UKCA: Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Beépítési átmérő

Gyártói szín

Kapcsolási állások

Kivitel

Világítás típus

Siemens 3SU11520AB301BA0 3SU1152-0AB30-1BA0 Világító nyomógomb Fém előlapi gyűrű, magasfényű Gomb Ezüst, Sárga 1 db

Rendelési szám:2863881

Szállítás: 11. 13. [P.]

Conrad Electronic

Jelenlegi termék

22.3 mm

Ezüst

1 x KI/(BE)

Teljes készülék

LED

Min.: 1

Többszörös: 1

19 990 Ft^*

Siemens 3SU11520AB001BA0 3SU1152-0AB00-1BA0 Világító nyomógomb Fém előlapi gyűrű, magasfényű Gomb Ezüst, Borostyán 1 db

Rendelési szám:2863880

Szállítás: 11. 13. [P.]

Conrad Electronic

22.3 mm

Ezüst

1 x KI/(BE)

Teljes készülék

LED

Min.: 1

Többszörös: 1

19 990 Ft^*

Siemens 3SU11520AB401BA0 3SU1152-0AB40-1BA0 Világító nyomógomb Fém előlapi gyűrű, magasfényű, lapos működtető Gomb Zöld 1 db darab

Rendelési szám:1379598

Szállítás: 10. 30. [P.]

3 dbConrad Electronic

22 mm

Zöld

Felületmegvilágítás

Min.: 1

Többszörös: 1

17 990 Ft^*

Siemens 3SU11520AB601BA0 3SU1152-0AB60-1BA0 Világító nyomógomb Fém előlapi gyűrű, magasfényű, lapos működtető Gomb Fehér 1 db darab

Rendelési szám:1379603

Szállítás: 10. 30. [P.]

3 dbConrad Electronic

22 mm

Fehér

Felületmegvilágítás

Min.: 1

Többszörös: 1

18 990 Ft^*

Siemens 3SU11520AB701BA0 3SU1152-0AB70-1BA0 Világító nyomógomb Fém előlapi gyűrű, magasfényű Gomb Ezüst, Átlátszó 1 db

Rendelési szám:2865234

Szállítás: 11. 13. [P.]

Conrad Electronic

22.3 mm

Ezüst

1 x KI/(BE)

Teljes készülék

LED

Min.: 1

Többszörös: 1

19 990 Ft^*

Siemens 3SU11530AB301FA0 3SU1153-0AB30-1FA0 Világító nyomógomb Fém előlapi gyűrű, magasfényű Gomb Ezüst, Sárga 1 db darab

Rendelési szám:2863882

Szállítás: 11. 13. [P.]

Conrad Electronic

22.3 mm

Ezüst

1 x KI/(BE)

Teljes készülék

LED

Min.: 1

Többszörös: 1

25 990 Ft^*

Siemens 3SU11520AB701BA0 3SU1152-0AB70-1BA0 Világító nyomógomb Fém előlapi gyűrű, magasfényű Gomb Ezüst, Átlátszó 1 db

Rendelési szám:2262171

Nem elérhető

Conrad Electronic

22.3 mm

Ezüst

1 x KI/(BE)

Teljes készülék

LED

Min.: 1

Többszörös: 1

14 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 2863881 Siemens 3SU11520AB301BA0 3SU1152-0AB30-1BA0 Világító nyomógomb Fém előlapi gyűrű, magasfényű Gomb Ezüst, Sárga 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2863881 Siemens 3SU11520AB301BA0 3SU1152-0AB30-1BA0 Világító nyomógomb Fém előlapi gyűrű, magasfényű Gomb Ezüst, Sárga 1 db

Leírás

Világító nyomógomb, 22 mm, kerek, fém, magasfényű, sárga, nyomógombos, lapos, pillanatnyi érintkezős, tartóval, 1NO, LED modul integrált LED-del AC/DC 24V, csavaros csatlakozás SIRIUS ACT világító nyomógomb elektromos terhelések kapcsolására és szabályozására .
A SIRIUS ACT márkanév alatt a Siemens egyedülálló vezérlő- és jelzőkészülék-portfóliót kínál globális termékjóváhagyással három modern formatervezési sorozatban, amelyek robusztus valódi fémből és kiváló minőségű műanyagból készülnek.
Az innovatív rápattintható koncepció olyan mértékben leegyszerűsíti az összeszerelést, hogy csak egy kézre van szükség speciális szerszámok nélkül. A horonymentes furatok elegendőek rögzítőfuratként, mivel a 100%-os elcsavarodás elleni védelem már be van építve.
A tartósan magas fokú védelemnek köszönhetően a robusztus eszközök alkalmasak ipari és kültéri használatra. Akár nagynyomású sugárral is tisztítható. Sem a por, sem az olaj, sem az agresszív lúgok nem zavarhatják a megbízható működést.
A szabványos huzalozás mellett a legtöbb eszköz PROFINET-en, AS-Interface-en vagy IO-Link-en keresztül is csatlakoztatható a vezérlőhöz. Ez csökkenti a huzalozási erőfeszítést, minimalizálja a hibaforrásokat és nagyobb rugalmasságot biztosít.
A grafikus online konfigurátor kényelmes támogatást nyújt az egyes eszközök, házak és címkék kiválasztásánál és megrendelésekor. Kiterjedt dokumentáció (pl. kézikönyv, 3D adatok, csatlakozási rajz) áll rendelkezésre.
Elérhető változatok: több színben világító/nem világító, feliratos/nem, reteszelő/pillanatnyi működtetésű, különböző nyomógomb és első gyűrű magasságú.
Megjegyzés: Komplett készülék, szállítás tartóval és modulokkal.
SIRIUS ACT – Teljesítmény akció közben, amikor parancsol és jelentést tesz. Egyszerűen összeszerelve, egyszerűen erős, egyszerűen tökéletes.

Ez a szöveg gépi fordítással készült.
