Siemens 3VA1010-3ED42-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 100 - 100 A Kapcsolási feszültség (max vásárlása

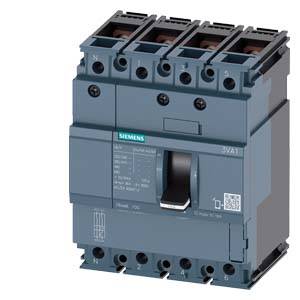

Egy Siemens által gyártott négy kapcsolóval rendelkező szürke elektromos teljesítményszakasz elölnézeti képe.

Hasonló kivitel

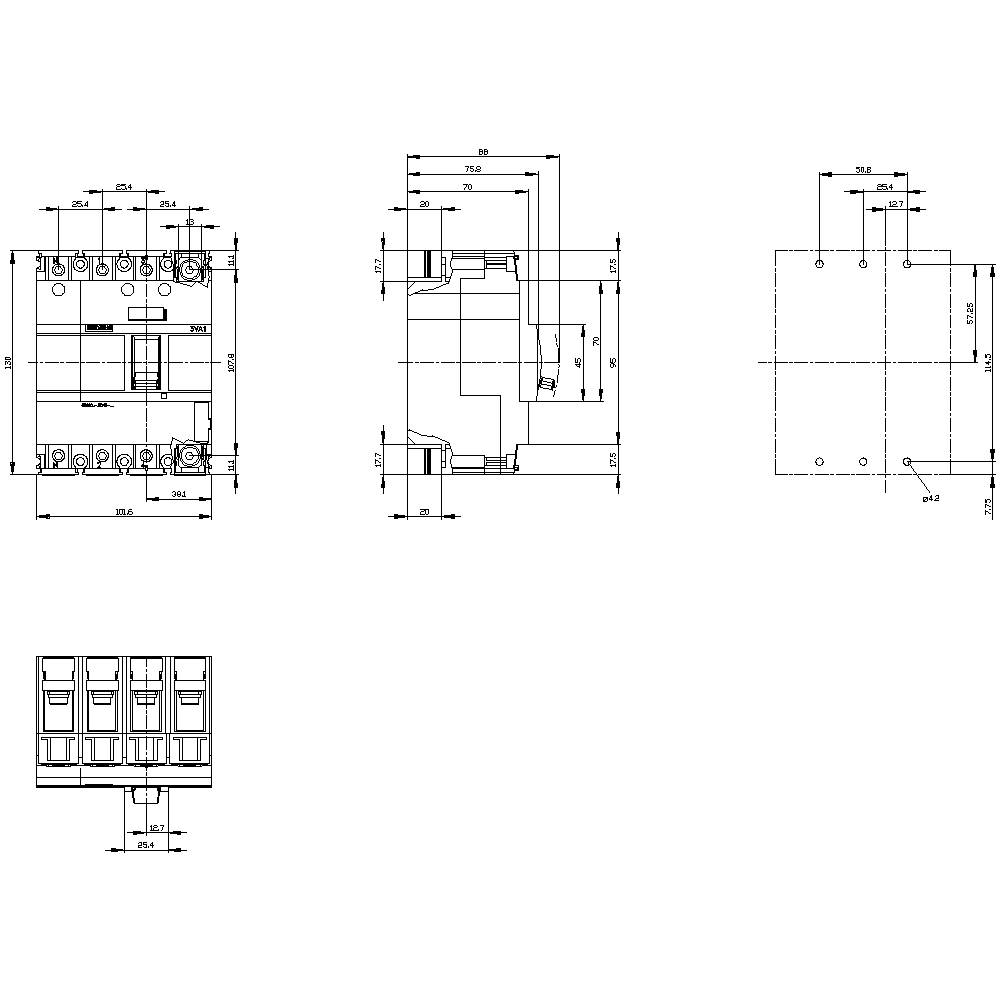

Egy elektromos kapcsoló műszaki rajza elölnézeti és oldalnézeti ábrázolással, részletes méretekkel és csatlakozási részletekkel.

1/2

Hasonló kivitel

Termék típus

Teljesítménykapcsoló

Áram beállítási tartomány (max.)

100 A

Csatlakozó

Csavaros csatlakozó

Gyártói szám

3VA1010-3ED42-0AA0

Beállítási tartomány, áram (min.)

100 A

Adatlap (PDF)

Szállítás: 10. 27. K.

Szám

Összesen (136 213 Ft / Darab)

136 213 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Termék típus: Teljesítménykapcsoló

Gyártói szám: 3VA1010-3ED42-0AA0

Beállítási tartomány, áram (min.): 100 A

Áram beállítási tartomány (max.): 100 A

Beállítási tartomány (áram): 100 - 100 A

Pólusszám: 4 pólusú

Kapcsolási feszültség (max.): 690 V/AC

Szerelés: Fix beépítés

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +70 °C

Kapcsolási teljesítmény osztály: N

Túláram kioldó kivitel: TM210

Csatlakozó: Csavaros csatlakozó

: IP40

Mélység: 70 mm

Szélesség: 101.6 mm

Magasság: 130 mm

Méret: (Sz x Ma x Mé) 101.6 x 130 x 70 mm

Tartalom: 1 db

RoHS konform: Igen

: 0

: 0

: 100 A

: 4

: 0

: 25 W

: IP40

: Front side

: FALSE

: Screw connection

: Rocker lever

: 25 kA

: TRUE

: FALSE

: FALSE

: Built-in device fixed built-in technique

: TRUE

: TRUE

UKCA: nem jellemző

Változatok(Az adatok ÁFA- és szállítási költség nélkül értendők)

Áram beállítási tartomány (max.)

Termék típus

Beállítási tartomány, áram (min.)

Siemens 3VA1010-3ED42-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 100 - 100 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 101.6 x 130 x 70 mm

Rendelési szám:1737605

Jelenlegi termék

100 A

Teljesítménykapcsoló

100 A

Siemens 3VA1010-4ED46-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 100 - 100 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 101.6 x 130 x 70 mm darab

Rendelési szám:1736957

100 A

Teljesítménykapcsoló

100 A

Siemens 3RA6890-0BA Teljesítménykapcsoló adapter 1 db Beállítási tartomány (áram): 25 A (max) Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 26 x 23 mm darab

Rendelési szám:1737263

25 A

Teljesítménykapcsoló adapter

Siemens 3VA1010-3ED36-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 100 - 100 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 76.2 x 130 x 70 mm

Rendelési szám:1737507

100 A

Teljesítménykapcsoló

100 A

Siemens 3VA1010-3ED46-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 100 - 100 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 101.6 x 130 x 70 mm darab

Rendelési szám:1737861

100 A

Teljesítménykapcsoló

100 A

Siemens 3VA1010-4ED32-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 100 - 100 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 76.2 x 130 x 70 mm

Rendelési szám:1737862

100 A

Teljesítménykapcsoló

100 A

Siemens 3VA1010-4ED36-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 100 - 100 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 76.2 x 130 x 70 mm

Rendelési szám:1737881

100 A

Teljesítménykapcsoló

100 A

Siemens 3VA1010-4ED42-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 100 - 100 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 101.6 x 130 x 70 mm

Rendelési szám:1737920

100 A

Teljesítménykapcsoló

100 A

Siemens 3VA1020-2ED32-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 20 - 20 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 76.2 x 130 x 70 mm darab

Rendelési szám:1737935

20 A

Teljesítménykapcsoló

20 A

Siemens 3VA1020-2ED36-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 20 - 20 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 76.2 x 130 x 70 mm

Rendelési szám:1739826

20 A

Teljesítménykapcsoló

20 A

Dokumentumok és letöltések

Adatlap

Adatlap 1737605 Siemens 3VA1010-3ED42-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 100 - 100 A Kapcsolási feszültség (max

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1737605 Siemens 3VA1010-3ED42-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 100 - 100 A Kapcsolási feszültség (max

Leírás

3VA1 megszakító IEC Frame 100 Kapcsolt teljesítményosztály N Icu = 25kA @ 415V 4-pólusú, rendszer védelem TM210, FTFM, In = 100A Túlterhelés elleni védelem Ir = 100A fix Rövidzár védelem Ii = 10 x N-vezető védelem nélkül Csavaros lapos csatlakozás 3VA1 öntött tok megszakító rendszervédelemhez. A Siemens 3VA formázott áramköri megszakítói, mint a SENTRON védelmi komponensek fontos elemei az ipari alkalmazásokhoz és az infrastrukturális alkalmazásokhoz, hatékony rendszert, indítómotort és motorvédelmet biztosítanak a biztonságos lekapcsolással túlterhelés és rövidzárlat esetén. A 3VA formázott tok megszakítók szabványokat állítanak a rugalmasság és a moduláris kiegészítők körében. Egyedi tartozék több méretben a 3VA1 és 3VA2 formázott tok megszakítók összes sorozatán. A 3VA öntött tokos megszakító ezen változatát a következő jellemzi: 1. Kompakt kialakítás. 2. Rendelkezésre álló változatként 3. Mérettől függően: 1-től 4-pólusú változatok. 4 Mérettől függően: 16 kA kapcsolási kapacitás ... 70 kA 415 V-on 3- vagy 4-pólusú kapcsolókhoz és 36 kA 240 V-os 1 pólusú kapcsolókhoz. 5. Telepítés fix telepítési és plug-in technológia lehetséges. 6 A sorozat termikus-mágneses túláram-kioldóval rendelkezik. 7. Alkalmas AC és DC alkalmazásra. 8 . Moduláris és egyszerűen telepíthető belső kiegészítők különféle funkciókkal. 9. Integrált tartozékplatform minden 3VA-s formázott tok megszakítóján. www.siemens.de/3VA. A Siemens teljes körű védelmi, kapcsolási, mérési és felügyeleti eszközöket, elosztórendszereket, kapcsolókat és foglalatokat kínál az épületek és az ipar biztonságos, hatékony elektromos infrastruktúrájához.

Ez a szöveg gépi fordítással készült.
