Siemens 3VA1132-5ED22-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 32 - 32 A Kapcsolási feszültség (max.) vásárlása

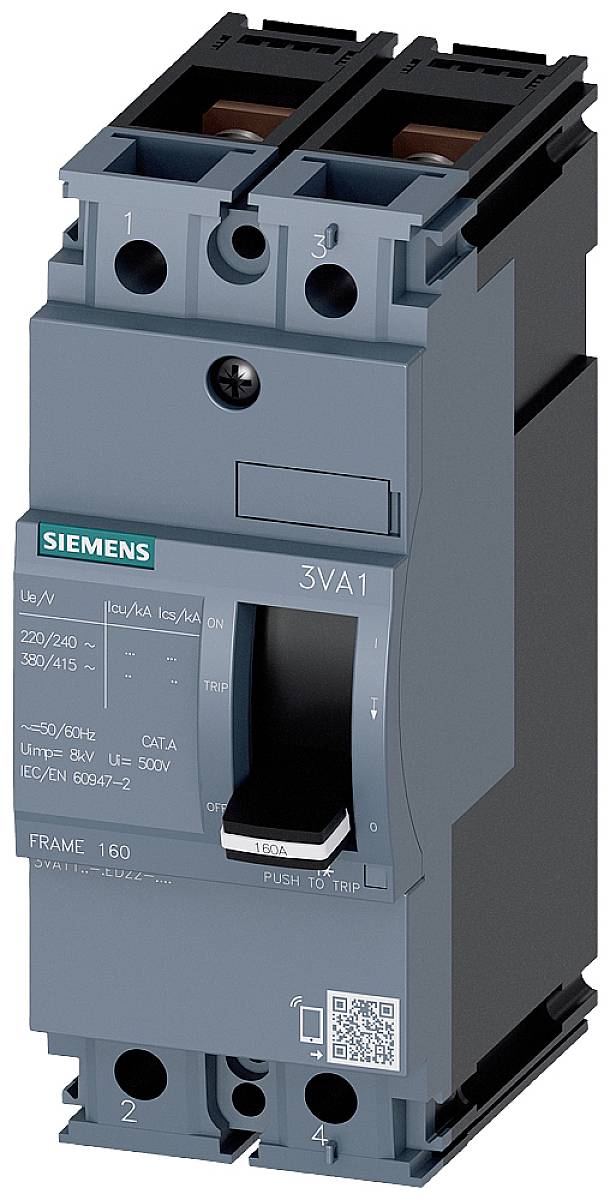

Siemens 3VA1 típusú ipari kapcsoló, feszültségtartomány 220/240V-tól 330/415V-ig. Elektromos elosztószekrényekhez alkalmas.

Hasonló kivitel

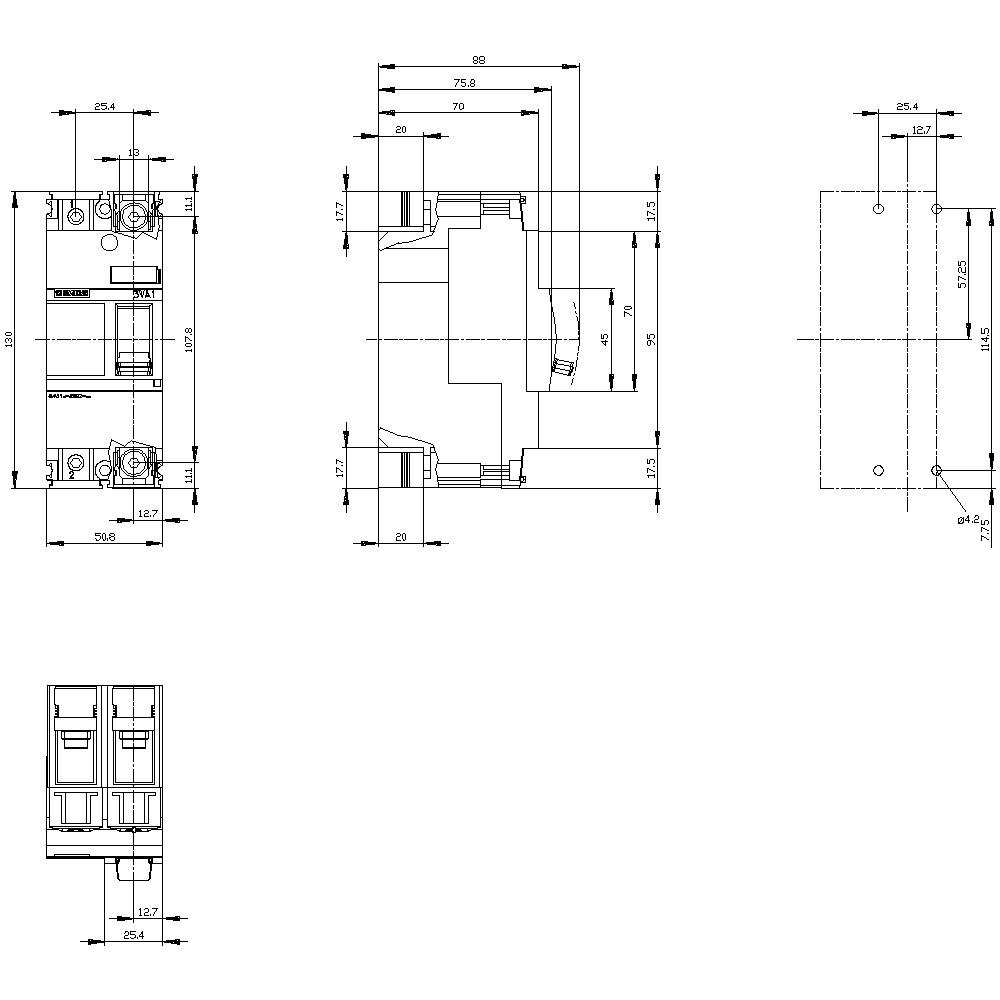

Villamos kapcsoló műszaki rajza több nézetben, pontos méretmegadásokkal milliméterben.

1/2

Hasonló kivitel

Termék típus

Teljesítménykapcsoló

Áram beállítási tartomány (max.)

32 A

Csatlakozó

Csavaros csatlakozó

Csomagolás

darab

Gyártói szám

3VA1132-5ED22-0AA0

Adatlap (PDF)

Szállítás: 10. 27. K.

Szám

Összesen (89 756 Ft / Darab)

89 756 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Csomagolás: darab

Termék típus: Teljesítménykapcsoló

Gyártói szám: 3VA1132-5ED22-0AA0

Beállítási tartomány, áram (min.): 32 A

Áram beállítási tartomány (max.): 32 A

Beállítási tartomány (áram): 32 - 32 A

Pólusszám: 2 pólusú

Kapcsolási feszültség (max.): 415 V/AC

Szerelés: Fix beépítés

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +70 °C

Kapcsolási teljesítmény osztály: M

Túláram kioldó kivitel: TM210

Csatlakozó: Csavaros csatlakozó

: IP40

Mélység: 70 mm

Szélesség: 50.8 mm

Magasság: 130 mm

Méret: (Sz x Ma x Mé) 50.8 x 130 x 70 mm

Tartalom: 1 db

RoHS konform: Igen

: 0

: 0

: 32 A

: 2

: 0

: 7.06 W

: IP40

: Front side

: FALSE

: Screw connection

: Rocker lever

: 55 kA

: TRUE

: FALSE

: FALSE

: Built-in device fixed built-in technique

: TRUE

: TRUE

UKCA: Igen

Változatok(Az adatok ÁFA- és szállítási költség nélkül értendők)

Áram beállítási tartomány (max.)

Termék típus

Csomagolás

Beállítási tartomány, áram (min.)

Siemens 3VA1010-4ED46-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 100 - 100 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 101.6 x 130 x 70 mm darab

Rendelési szám:1736957

100 A

Teljesítménykapcsoló

darab

100 A

Siemens 3RA6890-0BA Teljesítménykapcsoló adapter 1 db Beállítási tartomány (áram): 25 A (max) Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 26 x 23 mm darab

Rendelési szám:1737263

25 A

Teljesítménykapcsoló adapter

darab

Siemens 3VA1010-3ED36-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 100 - 100 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 76.2 x 130 x 70 mm

Rendelési szám:1737507

100 A

Teljesítménykapcsoló

100 A

Siemens 3VA1010-3ED42-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 100 - 100 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 101.6 x 130 x 70 mm

Rendelési szám:1737605

100 A

Teljesítménykapcsoló

100 A

Siemens 3VA1010-3ED46-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 100 - 100 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 101.6 x 130 x 70 mm darab

Rendelési szám:1737861

100 A

Teljesítménykapcsoló

darab

100 A

Siemens 3VA1010-4ED32-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 100 - 100 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 76.2 x 130 x 70 mm

Rendelési szám:1737862

100 A

Teljesítménykapcsoló

100 A

Siemens 3VA1010-4ED36-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 100 - 100 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 76.2 x 130 x 70 mm

Rendelési szám:1737881

100 A

Teljesítménykapcsoló

100 A

Siemens 3VA1010-4ED42-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 100 - 100 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 101.6 x 130 x 70 mm

Rendelési szám:1737920

100 A

Teljesítménykapcsoló

100 A

Siemens 3VA1020-2ED32-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 20 - 20 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 76.2 x 130 x 70 mm darab

Rendelési szám:1737935

20 A

Teljesítménykapcsoló

darab

20 A

Siemens 3VA1020-2ED36-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 20 - 20 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 76.2 x 130 x 70 mm

Rendelési szám:1739826

20 A

Teljesítménykapcsoló

20 A

Dokumentumok és letöltések

Adatlap

Adatlap 1748719 Siemens 3VA1132-5ED22-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 32 - 32 A Kapcsolási feszültség (max.)

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1748719 Siemens 3VA1132-5ED22-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 32 - 32 A Kapcsolási feszültség (max.)

Leírás

3VA1 megszakító IEC 160 keret Kapcsoló teljesítményosztály M Icu = 55kA @ 415V 2-pólusú, rendszervezérlés TM210, FTFM, In = 32A Túlterhelésvédelem Ir = 32A fix Rövidzár védelem Ii = 10 x Csavaros csatlakozás 3VA1 öntött tok megszakító rendszervédelemhez. A Siemens 3VA formázott áramköri megszakítói, mint a SENTRON védelmi komponensek fontos elemei az ipari alkalmazásokhoz és az infrastrukturális alkalmazásokhoz, hatékony rendszert, indítómotort és motorvédelmet biztosítanak a biztonságos lekapcsolással túlterhelés és rövidzárlat esetén. A 3VA formázott tok megszakítók szabványokat állítanak a rugalmasság és a moduláris kiegészítők körében. Egyedi tartozék több méretben a 3VA1 és 3VA2 formázott tok megszakítók összes sorozatán. A 3VA öntött tokos megszakító ezen változatát a következő jellemzi: 1. Kompakt kialakítás. 2. Rendelkezésre álló változatként 3. Mérettől függően: 1-től 4-pólusú változatokig. 4 Mérettől függően: 16 kA kapcsolási kapacitás ... 70 kA 415 V-on 3- vagy 4-pólusú kapcsolókhoz és 36 kA 240 V-os 1 pólusú kapcsolókhoz. 5. Telepítés fix telepítési és plug-in technológia lehetséges. 6 A sorozat termikus-mágneses túláram-kioldóval rendelkezik. 7. Alkalmas AC és DC alkalmazásra. 8 . Moduláris és egyszerűen telepíthető belső kiegészítők különféle funkciókkal. 9. Integrált tartozékplatform minden 3VA-s formázott tok megszakítóján. www.siemens.de/3VA. A Siemens teljes körű védelmi, kapcsolási, mérési és felügyeleti eszközöket, elosztórendszereket, kapcsolókat és foglalatokat kínál az épületek és az ipar biztonságos, hatékony elektromos infrastruktúrájához.

Ez a szöveg gépi fordítással készült.
