Siemens 3VA1163-5EF36-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 44 - 63 A Kapcsolási feszültség (max.) vásárlása

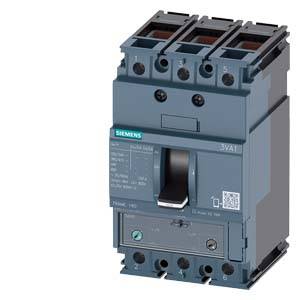

Egy 3VA1 sorozatú háromfázisú Siemens teljesítménymegszakító. Elektromos áramkörök túlterhelés és rövidzárlat elleni védelmére szolgál.

Hasonló kivitel

Villamos kapcsoló műszaki rajza méretekkel különböző nézetekben. Elölnézet, oldalnézet és felülnézet látható.

1/2

Hasonló kivitel

Termék típus

Teljesítménykapcsoló

Áram beállítási tartomány (max.)

63 A

Csatlakozó

Kapocs

Gyártói szám

3VA1163-5EF36-0AA0

Beállítási tartomány, áram (min.)

44 A

Adatlap (PDF)

Szállítás: 10. 22. Cs.

Szám

Összesen (127 551 Ft / Darab)

127 551 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Termék típus: Teljesítménykapcsoló

Gyártói szám: 3VA1163-5EF36-0AA0

Beállítási tartomány, áram (min.): 44 A

Áram beállítási tartomány (max.): 63 A

Beállítási tartomány (áram): 44 - 63 A

Pólusszám: 3 pólusú

Kapcsolási feszültség (max.): 690 V/AC

Alkalmas a következő sorozatokhoz: Siemens 3VA sorozat

Alkalmas márka: Siemens

Szerelés: Fix beépítés

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +70 °C

Kapcsolási teljesítmény osztály: M

Túláram kioldó kivitel: TM240

Csatlakozó: Kapocs

: IP40

Mélység: 70 mm

Szélesség: 76.2 mm

Magasság: 130 mm

Méret: (Sz x Ma x Mé) 76.2 x 130 x 70 mm

Tartalom: 1 db

RoHS konform: Igen

: 0

: 0

: 63 A

: 3

: 44-63 A

: 0

: 690-690 V

: 17.3 W

: IP40

: Front side

: FALSE

: Frame clamp

: Rocker lever

: 55 kA

: 315-630 A

: TRUE

: FALSE

: TRUE

: Built-in device fixed built-in technique

: TRUE

: TRUE

UKCA: Igen

Változatok(Az adatok ÁFA- és szállítási költség nélkül értendők)

Áram beállítási tartomány (max.)

Beállítási tartomány, áram (min.)

Siemens 3VA1125-5EF42-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 18 - 25 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 101.6 x 130 x 70 mm

Rendelési szám:1722589

25 A

18 A

Siemens 3VA1125-5EF46-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 18 - 25 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 101.6 x 130 x 70 mm darab

Rendelési szám:1722590

25 A

18 A

Siemens 3VA1125-5GD42-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 25 - 25 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 101.6 x 130 x 70 mm

Rendelési szám:1722591

25 A

Siemens 3VA1125-5GD46-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 25 - 25 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 101.6 x 130 x 70 mm darab

Rendelési szám:1722592

25 A

Siemens 3VA1125-5GF42-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 18 - 25 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 101.6 x 130 x 70 mm

Rendelési szám:1722593

25 A

18 A

Siemens 3VA1125-5GF46-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 18 - 25 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 101.6 x 130 x 70 mm

Rendelési szám:1722594

25 A

18 A

Siemens 3VA1125-6ED32-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 25 - 25 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 76.2 x 130 x 70 mm

Rendelési szám:1722595

25 A

Siemens 3VA1125-6ED36-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 25 - 25 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 76.2 x 130 x 70 mm darab

Rendelési szám:1722596

25 A

Siemens 3VA1125-6ED42-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 25 - 25 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 101.6 x 130 x 70 mm

Rendelési szám:1722597

25 A

Siemens 3VA1125-6EE36-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 18 - 25 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 76.2 x 130 x 70 mm darab

Rendelési szám:1722598

25 A

18 A

Dokumentumok és letöltések

Adatlap

Adatlap 1721766 Siemens 3VA1163-5EF36-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 44 - 63 A Kapcsolási feszültség (max.)

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1721766 Siemens 3VA1163-5EF36-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 44 - 63 A Kapcsolási feszültség (max.)

Leírás

3VA1 megszakító IEC 160 keret Kapcsoló teljesítményosztály M Icu = 55kA @ 415V 3-pólusú, rendszervezérlés TM240, ATAM, In = 63A Túlterhelésvédelem Ir = 44A ... 63A Rövidzár elleni védelem Ii = 5 ... 10 x 3VA1-es kapcsos csatlakozással. A Siemens 3VA formázott áramköri megszakítói, mint a SENTRON védelmi komponensek fontos elemei az ipari alkalmazásokhoz és az infrastrukturális alkalmazásokhoz, hatékony rendszert, indítómotort és motorvédelmet biztosítanak a biztonságos lekapcsolással túlterhelés és rövidzárlat esetén. A 3VA formázott tok megszakítók szabványokat állítanak a rugalmasság és a moduláris kiegészítők körében. Egyedi tartozék több méretben a 3VA1 és 3VA2 formázott tok megszakítók összes sorozatán. A 3VA öntött tokos megszakító ezen változatát a következő jellemzi: 1. Kompakt kialakítás. 2. Rendelkezésre álló változatként 3. Mérettől függően: 1-től 4-pólusú változatokig. 4 Mérettől függően: 16 kA kapcsolási kapacitás ... 70 kA 415 V-on 3- vagy 4-pólusú kapcsolókhoz és 36 kA 240 V-os 1 pólusú kapcsolókhoz. 5. Telepítés fix telepítési és plug-in technológia lehetséges. 6 A sorozat termikus-mágneses túláram-kioldóval rendelkezik. 7. Alkalmas AC és DC alkalmazásra. 8 . Moduláris és egyszerűen telepíthető belső kiegészítők különféle funkciókkal. 9. Integrált tartozékplatform minden 3VA-s formázott tok megszakítóján. www.siemens.de/3VA. A Siemens teljes körű védelmi, kapcsolási, mérési és felügyeleti eszközöket, elosztórendszereket, kapcsolókat és foglalatokat kínál az épületek és az ipar biztonságos, hatékony elektromos infrastruktúrájához.

Ez a szöveg gépi fordítással készült.
