Siemens 3VA2116-5HL42-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 63 - 160 A Kapcsolási feszültség (max. vásárlása

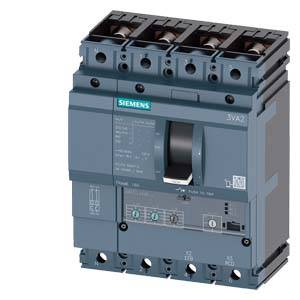

Egy Siemens logóval ellátott 3VA2-es típusú elektromos áramköri védőkapcsoló védi az áramköröket a túlterhelés és rövidzárlat ellen.

Hasonló kivitel

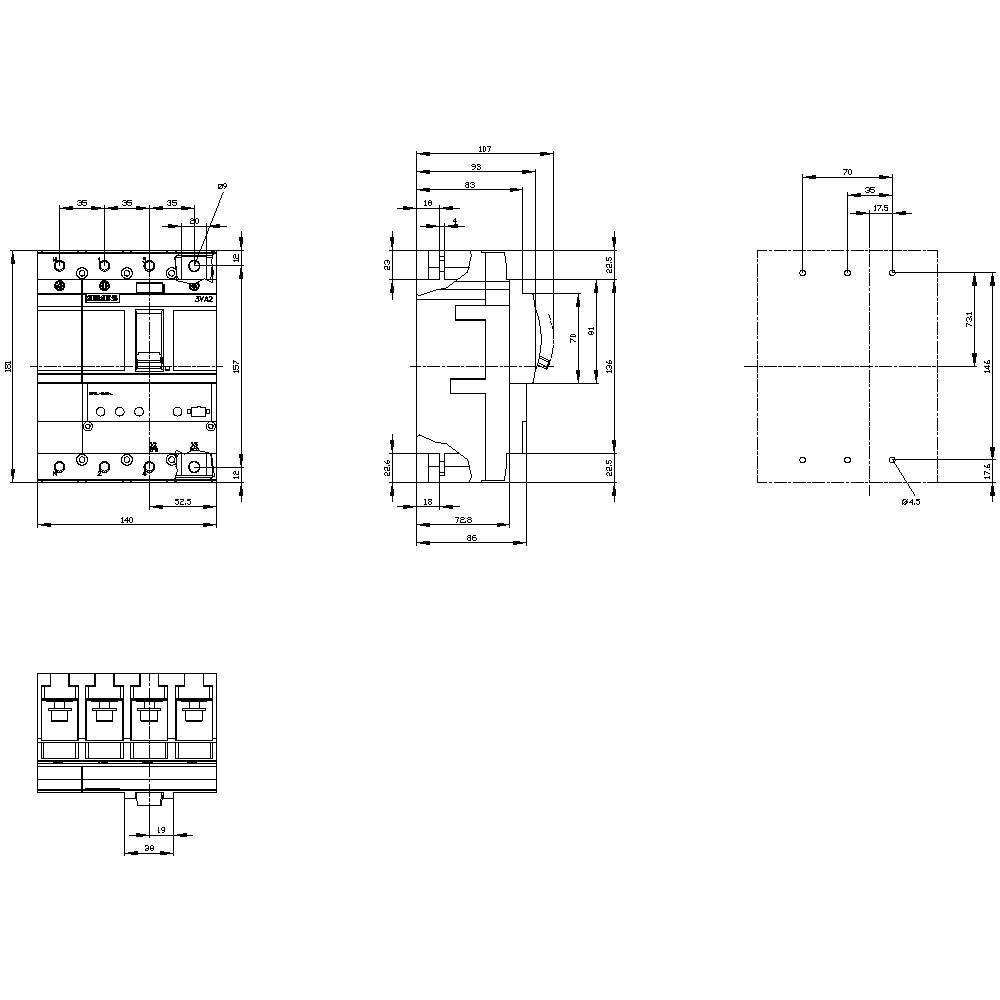

Műszaki rajz egy mechanikai alkatrészről elölnézeti, oldalnézeti és felülnézeti ábrázolással, méretezve milliméterben.

1/2

Hasonló kivitel

Termék típus

Teljesítménykapcsoló

Áram beállítási tartomány (max.)

160 A

Csatlakozó

Csavaros csatlakozó

Gyártói szám

3VA2116-5HL42-0AA0

Beállítási tartomány, áram (min.)

63 A

Adatlap (PDF)

Szállítás: 10. 22. Cs.

Szám

Összesen (415 740 Ft / Darab)

415 740 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Termék típus: Teljesítménykapcsoló

Gyártói szám: 3VA2116-5HL42-0AA0

Beállítási tartomány, áram (min.): 63 A

Áram beállítási tartomány (max.): 160 A

Beállítási tartomány (áram): 63 - 160 A

Pólusszám: 4 pólusú

Kapcsolási feszültség (max.): 690 V/AC

Szerelés: Fix beépítés

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +70 °C

Kapcsolási teljesítmény osztály: M

Túláram kioldó kivitel: ETU320

Csatlakozó: Csavaros csatlakozó

: IP40

Mélység: 86 mm

Szélesség: 140 mm

Magasság: 181 mm

Méret: (Sz x Ma x Mé) 140 x 181 x 86 mm

Tartalom: 1 db

RoHS konform: Igen

: 0

: 0

: 160 A

: 4

: 63-160 A

: 0

: 690-690 V

: 25.5 W

: IP40

: Front side

: FALSE

: Screw connection

: Rocker lever

: FALSE

: 55 kA

: 240-1600 A

: TRUE

: FALSE

: TRUE

: Built-in device fixed built-in technique

: TRUE

: TRUE

UKCA: nem jellemző

Változatok(Az adatok ÁFA- és szállítási költség nélkül értendők)

Áram beállítási tartomány (max.)

Beállítási tartomány, áram (min.)

Siemens 3VA1125-5EF42-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 18 - 25 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 101.6 x 130 x 70 mm

Rendelési szám:1722589

25 A

18 A

Siemens 3VA1125-5EF46-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 18 - 25 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 101.6 x 130 x 70 mm darab

Rendelési szám:1722590

25 A

18 A

Siemens 3VA1125-5GD42-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 25 - 25 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 101.6 x 130 x 70 mm

Rendelési szám:1722591

25 A

Siemens 3VA1125-5GD46-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 25 - 25 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 101.6 x 130 x 70 mm darab

Rendelési szám:1722592

25 A

Siemens 3VA1125-5GF42-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 18 - 25 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 101.6 x 130 x 70 mm

Rendelési szám:1722593

25 A

18 A

Siemens 3VA1125-5GF46-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 18 - 25 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 101.6 x 130 x 70 mm

Rendelési szám:1722594

25 A

18 A

Siemens 3VA1125-6ED32-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 25 - 25 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 76.2 x 130 x 70 mm

Rendelési szám:1722595

25 A

Siemens 3VA1125-6ED36-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 25 - 25 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 76.2 x 130 x 70 mm darab

Rendelési szám:1722596

25 A

Siemens 3VA1125-6ED42-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 25 - 25 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 101.6 x 130 x 70 mm

Rendelési szám:1722597

25 A

Siemens 3VA1125-6EE36-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 18 - 25 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 76.2 x 130 x 70 mm darab

Rendelési szám:1722598

25 A

18 A

Dokumentumok és letöltések

Adatlap

Adatlap 1723211 Siemens 3VA2116-5HL42-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 63 - 160 A Kapcsolási feszültség (max.

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1723211 Siemens 3VA2116-5HL42-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 63 - 160 A Kapcsolási feszültség (max.

Leírás

3VA2 megszakító IEC 160 keret Kapcsolási teljesítményosztály M Icu = 55kA @ 415V 4-pólusú, rendszervédelem ETU320, LI, In = 160A Túlterhelés elleni védelem Ir = 63A ... 160A Rövidzár elleni védelem Ii = 1,5 ... 10 x Állítható N-vezető védelemben (OFF , 50%, 100%) Csavaros lapos csatlakozás 3VA2 öntött tokos megszakító ETU 3-soros rendszervédelemmel. A Siemens 3VA formázott áramköri megszakítói, mint a SENTRON védelmi komponensek fontos elemei az ipari alkalmazásokhoz és az infrastrukturális alkalmazásokhoz, hatékony rendszert, indítómotort és motorvédelmet biztosítanak a biztonságos lekapcsolással túlterhelés és rövidzárlat esetén. A 3VA formázott tok megszakítók szabványokat állítanak a rugalmasság és a moduláris kiegészítők körében. Egyedi tartozék több méretben a 3VA1 és 3VA2 formázott tok megszakítók összes sorozatán. A 3VA öntött tokos megszakító ezen változatát a következő jellemzi: 1. Kompakt kialakítás. 2. Rendszervédelem és generátorvédelem alternatívájaként az ETU-tól függően. 3. 3- és 4-pólusú kivitelben kapható. 4 Mérettől függően: Névleges áramerősség 25 A ... 630 A. 5. Négy kapcsolási teljesítmény osztály 55 kA ... 150 kA 415 V-nál. Telepítés állandó telepítéshez, plug-in technológia, plug-in technológia lehetséges. 7. A sorozat rendelkezik elektronikus túláram-kioldóval. 8 . Moduláris és egyszerűen telepíthető belső kiegészítők különféle funkciókkal. www.siemens.de/3VA. A Siemens teljes körű védelmi, kapcsolási, mérési és felügyeleti eszközöket, elosztórendszereket, kapcsolókat és foglalatokat kínál az épületek és az ipar biztonságos, hatékony elektromos infrastruktúrájához.

Ez a szöveg gépi fordítással készült.
