Siemens 3VA2125-5HL32-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 10 - 25 A Kapcsolási feszültség (max.) vásárlása

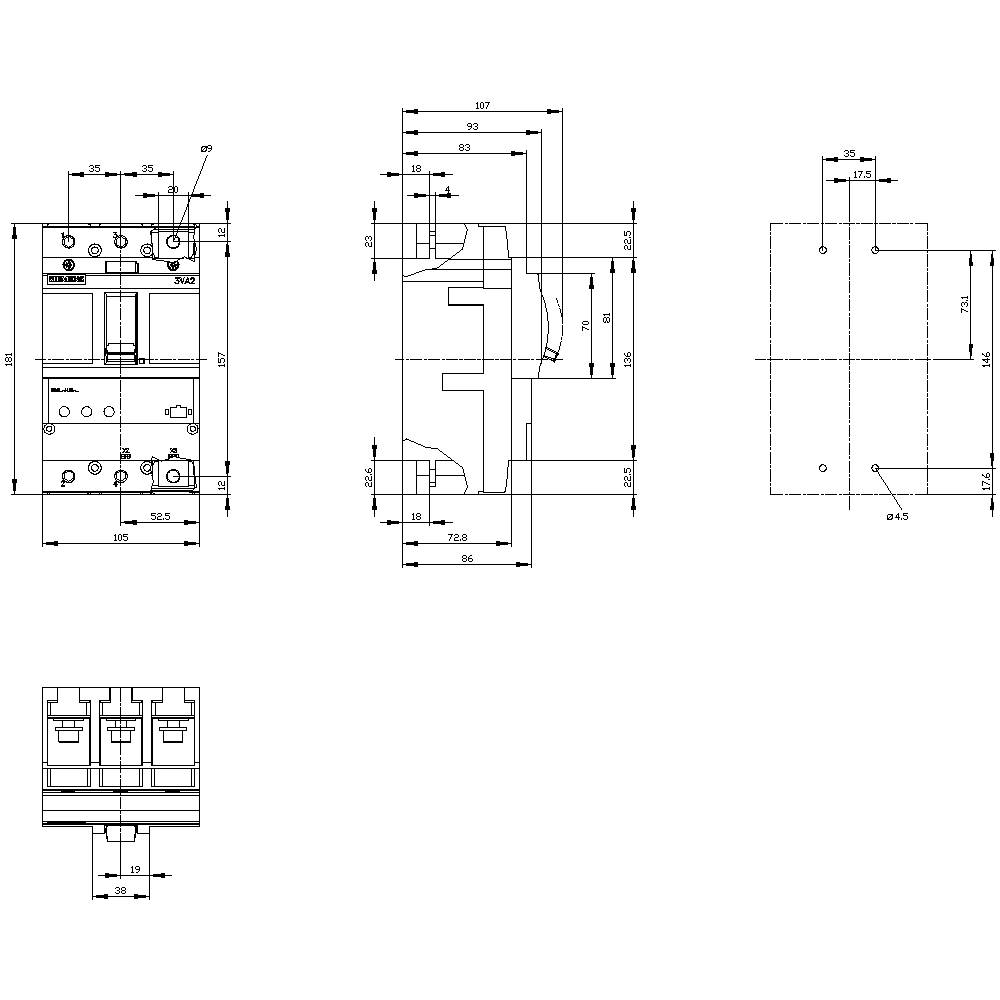

Háromoszlopos teljesítménymegszakító műszaki rajza pontos méretekkel milliméterben, különböző nézőpontokból.

Vonalrajz/kapcsolási rajz

Termék típus

Teljesítménykapcsoló

Áram beállítási tartomány (max.)

25 A

Csatlakozó

Csavaros csatlakozó

Csomagolás

darab

Gyártói szám

3VA2125-5HL32-0AA0

Adatlap (PDF)

Szállítás: 10. 22. Cs.

Szám

Összesen (163 772 Ft / Darab)

171 645,67 Ft

-5 %

163 772 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Csomagolás: darab

Termék típus: Teljesítménykapcsoló

Gyártói szám: 3VA2125-5HL32-0AA0

Beállítási tartomány, áram (min.): 10 A

Áram beállítási tartomány (max.): 25 A

Beállítási tartomány (áram): 10 - 25 A

Pólusszám: 3 pólusú

Kapcsolási feszültség (max.): 690 V/AC

Alkalmas a következő sorozatokhoz: Siemens 3VA sorozat

Alkalmas márka: Siemens

Szerelés: Fix beépítés

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +70 °C

Kapcsolási teljesítmény osztály: M

Túláram kioldó kivitel: ETU320

Csatlakozó: Csavaros csatlakozó

: IP40

Mélység: 86 mm

Szélesség: 105 mm

Magasság: 181 mm

Méret: (Sz x Ma x Mé) 105 x 181 x 86 mm

Tartalom: 1 db

RoHS konform: Igen

: 0

: 0

: 25 A

: 3

: 0

: 0.6 W

: IP40

: Front side

: FALSE

: Screw connection

: Rocker lever

: FALSE

: 55 kA

: TRUE

: FALSE

: TRUE

: Built-in device fixed built-in technique

: TRUE

: TRUE

UKCA: Igen

Változatok(Az adatok ÁFA- és szállítási költség nélkül értendők)

Áram beállítási tartomány (max.)

Csomagolás

Beállítási tartomány, áram (min.)

Siemens 3VA2125-5HL32-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 10 - 25 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 105 x 181 x 86 mm darab

Rendelési szám:1539105

Jelenlegi termék

25 A

darab

10 A

Siemens 3VA2110-5HL36-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 40 - 100 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 105 x 181 x 86 mm

Rendelési szám:1538991

100 A

40 A

Siemens 3VA2116-5HL32-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 63 - 160 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 105 x 181 x 86 mm darab

Rendelési szám:1539022

160 A

darab

63 A

Siemens 3VA2116-5HL36-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 63 - 160 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 105 x 181 x 86 mm darab

Rendelési szám:1539023

160 A

darab

63 A

Siemens 3VA2110-5HL32-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 40 - 100 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 105 x 181 x 86 mm darab

Rendelési szám:1539102

100 A

darab

40 A

Siemens 3VA2216-5HL32-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 63 - 160 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 105 x 181 x 86 mm darab

Rendelési szám:1539103

160 A

darab

63 A

Siemens 3VA2225-5HL32-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 100 - 250 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 105 x 181 x 86 mm

Rendelési szám:1539104

250 A

100 A

Siemens 3VA2125-5HL36-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 10 - 25 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 105 x 181 x 86 mm darab

Rendelési szám:1539106

25 A

darab

10 A

Siemens 3VA2140-5HL32-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 16 - 40 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 105 x 181 x 86 mm

Rendelési szám:1539107

40 A

16 A

Siemens 3VA2140-5HL36-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 16 - 40 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 105 x 181 x 86 mm darab

Rendelési szám:1539108

40 A

darab

16 A

Dokumentumok és letöltések

Adatlap

Adatlap 1539105 Siemens 3VA2125-5HL32-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 10 - 25 A Kapcsolási feszültség (max.)

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1539105 Siemens 3VA2125-5HL32-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 10 - 25 A Kapcsolási feszültség (max.)

Leírás

circuit breaker 3VA2 IEC frame 160 breaking capacity class M Icu=55kA @ 415V 3-pole, line protection ETU320, LI, In=25A overload protection Ir=10A...25A short-circuit protection Ii=1.5...12 x In nut keeper kit 3VA2 molded-case circuit breaker with 8-series ETU for system protection. As an important element of SENTRON protective components for industrial and infrastructure applications, the 3VA molded-case circuit breakers from Siemens provide effective plant, starter and motor protection thanks to reliable shutdown in the event of an overload or short circuit. The 3VA molded-case circuit breakers set new standards in flexibility and the variety of modular accessories available. Standardized accessories for several sizes across all series of the 3VA1 and 3VA2 molded-case circuit breakers. Key features of this version of the 3VA molded-case circuit breaker: 1. Compact design. 2. Available as version for plant protection and generator protection. 3. Available as 3-pole and 4-pole version. 4. Four breaking capacity classes from 55 kA to 150 kA at 415 V. 5. Depending on the size: Rated current 25 A. 630 A. 6. Can be installed fixed, in plug-in design or as withdrawable version. 7. The series has a solid-state overcurrent trip unit. 8. Integrated display for measured values. 9. Integrated measuring function and optional communication connection via Modbus TCP, Modbus RTU, PROFINET and PROFIBUS. 10. Modular and easy-to-fit internal accessories with wide range of functions. Siemens offers a comprehensive portfolio of protection, switching, measuring and monitoring devices, distribution systems as well as switches and sockets for safe and efficient electrical infrastructure in buildings and industry.
