Siemens 3VA2163-6HM46-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 25 - 63 A Kapcsolási feszültség (max.) vásárlása

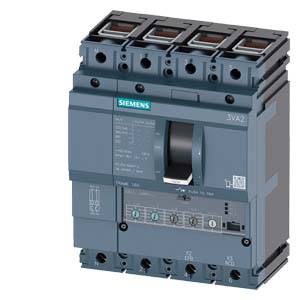

Egy szürke Siemens 3VA2 teljesítménymegszakító több csatlakozóval és kezelőgombbal, amelynek első oldalán műszaki információk láthatók.

Hasonló kivitel

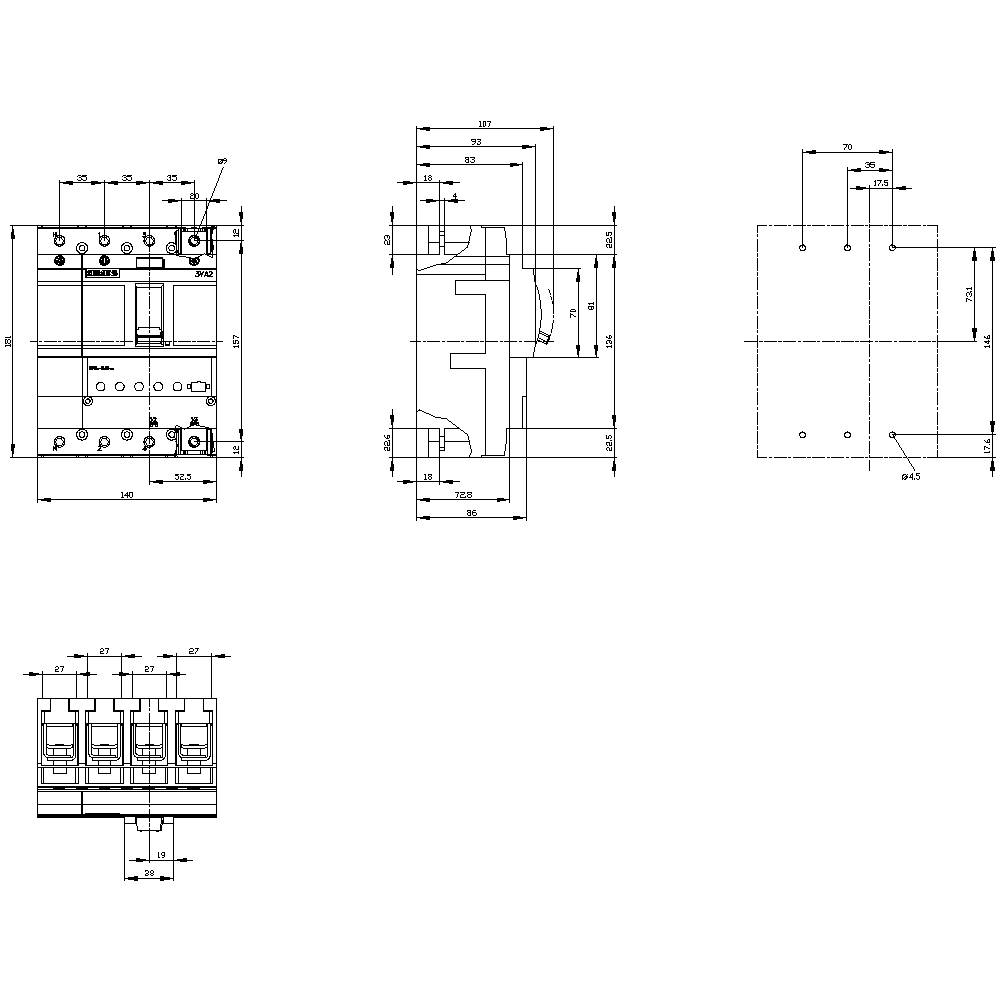

Egy kapcsoló műszaki rajza több nézetben és mérettel. Tartalmazza az elölnézetet, oldalnézetet és felülnézetet részletes méretmegadásokkal.

1/2

Hasonló kivitel

Termék típus

Teljesítménykapcsoló

Áram beállítási tartomány (max.)

63 A

Csatlakozó

Kapocs

Gyártói szám

3VA2163-6HM46-0AA0

Beállítási tartomány, áram (min.)

25 A

Adatlap (PDF)

Szállítás: 10. 27. K.

Szám

Összesen (392 118 Ft / Darab)

392 118 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Termék típus: Teljesítménykapcsoló

Gyártói szám: 3VA2163-6HM46-0AA0

Beállítási tartomány, áram (min.): 25 A

Áram beállítási tartomány (max.): 63 A

Beállítási tartomány (áram): 25 - 63 A

Pólusszám: 4 pólusú

Kapcsolási feszültség (max.): 690 V/AC

Alkalmas a következő sorozatokhoz: Siemens 3VA sorozat

Alkalmas márka: Siemens

Szerelés: Fix beépítés

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +70 °C

Kapcsolási teljesítmény osztály: H

Túláram kioldó kivitel: ETU330

Csatlakozó: Kapocs

: IP40

Mélység: 86 mm

Szélesség: 140 mm

Magasság: 181 mm

Méret: (Sz x Ma x Mé) 140 x 181 x 86 mm

Tartalom: 1 db

RoHS konform: Igen

: 0

: 0

: 63 A

: 4

: 0

: 4 W

: IP40

: Front side

: FALSE

: Frame clamp

: Rocker lever

: FALSE

: 85 kA

: TRUE

: TRUE

: TRUE

: Built-in device fixed built-in technique

: TRUE

: TRUE

UKCA: nem jellemző

Változatok(Az adatok ÁFA- és szállítási költség nélkül értendők)

Áram beállítási tartomány (max.)

Termék típus

Csomagolás

Beállítási tartomány, áram (min.)

Siemens 3VA1010-4ED46-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 100 - 100 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 101.6 x 130 x 70 mm darab

Rendelési szám:1736957

100 A

Teljesítménykapcsoló

darab

100 A

Siemens 3RA6890-0BA Teljesítménykapcsoló adapter 1 db Beállítási tartomány (áram): 25 A (max) Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 45 x 26 x 23 mm darab

Rendelési szám:1737263

25 A

Teljesítménykapcsoló adapter

darab

Siemens 3VA1010-3ED36-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 100 - 100 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 76.2 x 130 x 70 mm

Rendelési szám:1737507

100 A

Teljesítménykapcsoló

100 A

Siemens 3VA1010-3ED42-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 100 - 100 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 101.6 x 130 x 70 mm

Rendelési szám:1737605

100 A

Teljesítménykapcsoló

100 A

Siemens 3VA1010-3ED46-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 100 - 100 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 101.6 x 130 x 70 mm darab

Rendelési szám:1737861

100 A

Teljesítménykapcsoló

darab

100 A

Siemens 3VA1010-4ED32-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 100 - 100 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 76.2 x 130 x 70 mm

Rendelési szám:1737862

100 A

Teljesítménykapcsoló

100 A

Siemens 3VA1010-4ED36-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 100 - 100 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 76.2 x 130 x 70 mm

Rendelési szám:1737881

100 A

Teljesítménykapcsoló

100 A

Siemens 3VA1010-4ED42-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 100 - 100 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 101.6 x 130 x 70 mm

Rendelési szám:1737920

100 A

Teljesítménykapcsoló

100 A

Siemens 3VA1020-2ED32-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 20 - 20 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 76.2 x 130 x 70 mm darab

Rendelési szám:1737935

20 A

Teljesítménykapcsoló

darab

20 A

Siemens 3VA1020-2ED36-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 20 - 20 A Kapcsolási feszültség (max.): 690 V/AC (Sz x Ma x Mé) 76.2 x 130 x 70 mm

Rendelési szám:1739826

20 A

Teljesítménykapcsoló

20 A

Dokumentumok és letöltések

Adatlap

Adatlap 1744828 Siemens 3VA2163-6HM46-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 25 - 63 A Kapcsolási feszültség (max.)

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1744828 Siemens 3VA2163-6HM46-0AA0 Teljesítménykapcsoló 1 db Beállítási tartomány (áram): 25 - 63 A Kapcsolási feszültség (max.)

Leírás

Áramköri megszakító 3VA2 IEC 160 keret Kapcsolási teljesítményosztály H Icu = 85kA @ 415V 4 pólusú, rendszervédelem ETU330, LIG, In = 63A Túlterhelés elleni védelem Ir = 25A ... 63A Rövidzár elleni védelem Ii = 1,5 ... 12 x Állítható N-vezető védelemben (OFF , 100%) Földzárlatvédelem Ig = 0,25 ... 1 x In = tg = 0,1 / 0,3s Terminál csatlakozás 3VA2 öntött tok megszakító ETU 3-soros rendszervédelemhez. A Siemens 3VA formázott áramköri megszakítói, mint a SENTRON védelmi komponensek fontos elemei az ipari alkalmazásokhoz és az infrastrukturális alkalmazásokhoz, hatékony rendszert, indítómotort és motorvédelmet biztosítanak a biztonságos lekapcsolással túlterhelés és rövidzárlat esetén. A 3VA formázott tok megszakítók szabványokat állítanak a rugalmasság és a moduláris kiegészítők körében. Egyedi tartozék több méretben a 3VA1 és 3VA2 formázott tok megszakítók összes sorozatán. A 3VA öntött tokos megszakító ezen változatát a következő jellemzi: 1. Kompakt kialakítás. 2. Rendszervédelem és generátorvédelem alternatívájaként az ETU-tól függően. 3. 3- és 4-pólusú kivitelben kapható. 4 Mérettől függően: Névleges áramerősség 25 A ... 630 A. 5. Négy kapcsolási teljesítmény osztály 55 kA ... 150 kA 415 V-nál. Telepítés állandó telepítéshez, plug-in technológia, plug-in technológia lehetséges. 7. A sorozat rendelkezik elektronikus túláram-kioldóval. 8 . Moduláris és egyszerűen telepíthető belső kiegészítők különféle funkciókkal. www.siemens.de/3VA. A Siemens teljes körű védelmi, kapcsolási, mérési és felügyeleti eszközöket, elosztórendszereket, kapcsolókat és foglalatokat kínál az épületek és az ipar biztonságos, hatékony elektromos infrastruktúrájához.

Ez a szöveg gépi fordítással készült.
