Siemens 5SU13566GV06 FI védőkapcsoló 6 A
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
FI védőkapcsoló
Pólusszám
2
Kioldási karakterisztika
B
Névleges áramerősség, kerekítve
6 A
Kikapcsolás
6 kA
Adatlap (PDF)
Műszaki adatok
- Szélességi egységek száma: 2
- A vizsgálati ciklusok száma / a környezeti értékeléshez: 28
- Meghúzási nyomaték / csavaros csatlakozással / minimum: 2,5 Nm
- Meghúzási nyomaték / csavaros csatlakozással / maximum: 3 Nm
- Az alaptípus végrehajtása: 5SU1
- Tetszés szerinti beépítési pozíció
- Beépítési mélység: 70 mm
- Mechanikus élettartam (kapcsolási ciklusok) / tipikus: 10000
- Pólusok száma / megjegyzés: 1P + N
- Oszlopok száma / védelemmel: 1
- A hálózati csatlakozókábel helyzete / opcionálisan: felett vagy alatt
- A termék jellemzői / védelem véletlen érintkezés ellen: igen
- Terméktulajdonság / halogénmentes: igen
- A termék tulajdonságai / lezárható: igen
- Terméktulajdonság / szilíciummentes: igen
- A termék funkciója / kapcsoló semleges vezető: igen
- Kapcsolási kapacitás (Icu +): 25 kA
- Kapcsolási teljesítmény áram / az EN 60898 szerint: 6 kA
- Kapcsolási kapacitás áram / az IEC 60947-2 szerint: 25 kA
- IP védelmi osztály: IP20, elosztó beépítéssel, csatlakoztatott vezetőkkel
- Környezeti hőmérséklet / üzem közben / minimum: -25 ° C
- Környezeti hőmérséklet / üzem közben / maximum: +55 ° C
- Teljesítményveszteség / az áramerősség névleges értékéhez / váltóáramban / forró üzemi állapotban / pólusonként: 2,7 W.
- Teljesítményveszteség / maximum: 5,4 W.
- Szennyeződési fok 2.
- Tápfeszültség frekvenciája: 50 Hz
- Működési frekvencia / megjegyzés: 50 Hz
- Túlfeszültség kategória: III
- Leállítási jellemző: pillanatnyi
- Kioldási hibaáram: 30 mA
- Integrálhatóság / süllyesztett szerelés: igen
- Szigetelési feszültség: 264 V
- Védelmi funkció / hamis kioldás: igen
- Tápfeszültség / vizsgálóberendezéshez / minimum: 195 V
- Csatlakoztatható vezető keresztmetszet / szilárd: 0,75 mm² - 35 mm²
- Csatlakoztatható vezető keresztmetszet / finoman sodrott / magvégi feldolgozással: 0,75 mm² - 25 mm²
- Csatlakoztatható vezető keresztmetszete / sodrása: 0,75 mm² - 35 mm²
- Kivitel
késés nélkül
- Névleges feszültség
230/240 V/AC
- Termék típus
FI védőkapcsoló
- Pólusszám
2
- Üzemi osztály
3
- Kioldási karakterisztika
B
- RoHS konform
Igen
- Méret

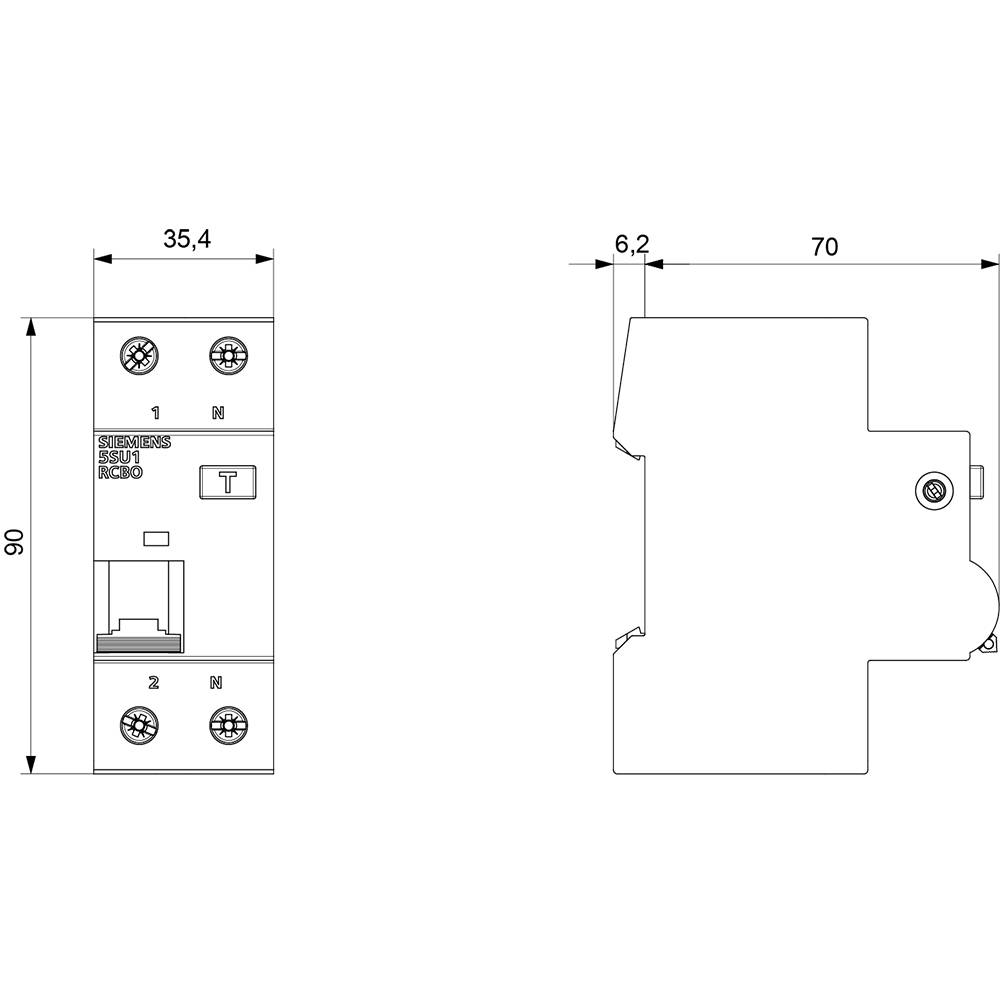

(Sz x Ma x Mé) 36 x 90 x 77 mm
- Tartalom
36 db
- Névleges áram
6 A
- Névleges áramerősség, kerekítve
6 A
- Kikapcsolás
6 kA
- Szélesség
36 mm
- Magasság
90 mm
- Mélység
77 mm
AC
70 mm
6 A
230 V
B
264 V
0.03 A
A
1 kA
3
2
2
2
IP20
1
TRUE
25 kA
TRUE
2
TRUE
4
6
Undelayed
6
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 2262674 Siemens 5SU13566GV06 FI védőkapcsoló 6 A
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2262674 Siemens 5SU13566GV06 FI védőkapcsoló 6 A
Leírás
5SU1 FI/LS típusú A 30mA B6 6kA 1+N 2TE, ömlesztett csomagolás 36 db FI/LS kombinált rövidzárlati és véletlen érintés elleni védelemhez. A Siemens szabadalmaztatott RCBO-i - mint az elektromos berendezések SENTRON védőberendezéseinek fontos elemei - kombinált személy-, tűz- és kábelvédelmet tesznek lehetővé egyetlen készülékben. A hibaáramok észlelése mellett megbízható védelmet nyújtanak a rövidzárlat és a túlterhelés ellen is a beépített túláramvédelmi eszköznek köszönhetően. A Siemens RCBO-kat, mint a hibaáram-megszakítók és a miniatűr megszakítók kombinációját, elsősorban a következők jellemzik: 1. Megnövekedett üzembiztonság és a rendszer rendelkezésre állása az érintett áramkör különálló leállásának köszönhetően. 2. Legyen szó szinuszos AC maradékáramról vagy egyenletes egyenáramról – a Siemens minden igényhez a megfelelő típust és speciális változatokat kínálja. 3. Megbízható biztonság a szerelés során az alapfelszereltséghez tartozó markolat- és érintésvédelemnek köszönhetően. 4. Szerszámmentes leszerelés a kalapsínről vagy a gyűjtősín-szerelvényről a kényelmes csúszó-kezes kezelésnek köszönhetően. 5. Jól látható kapcsoló helyzetjelző. 6 A készülék előlapján található adatmátrix kód gyorsan és egyszerűen megad minden információt az RCBO-ról. 7. Védje a szabványok szerint: Az RCBO-k megfelelnek a DIN VDE előírásainak. 8 . Optimális technológia az Ön biztonsága érdekében – csak a Siemenstől.
