Name: Siemens Félvezető relé 3RF20201AA22 20 A Kapcsolási feszültség (max.): 230 V/AC Nullfeszültség kapcsoló 1 db
Brand: Siemens
SKU: 1430763
Availability: BackOrder

Egy kétpólusú Siemens vezetékvédő megszakító, 20 amper áramerősségre méretezve. Alkalmas túlterhelések megelőzésére.

Egy nyitott elosztószekrény több elektromos komponenssel, mint kapcsolók, kábelek és biztosítékok.

A kapcsolási rajz egy relét mutat diódákkal, amely az 1L és 2T között van bekötve, A1 és A2 csatlakozókkal a vezérléshez.

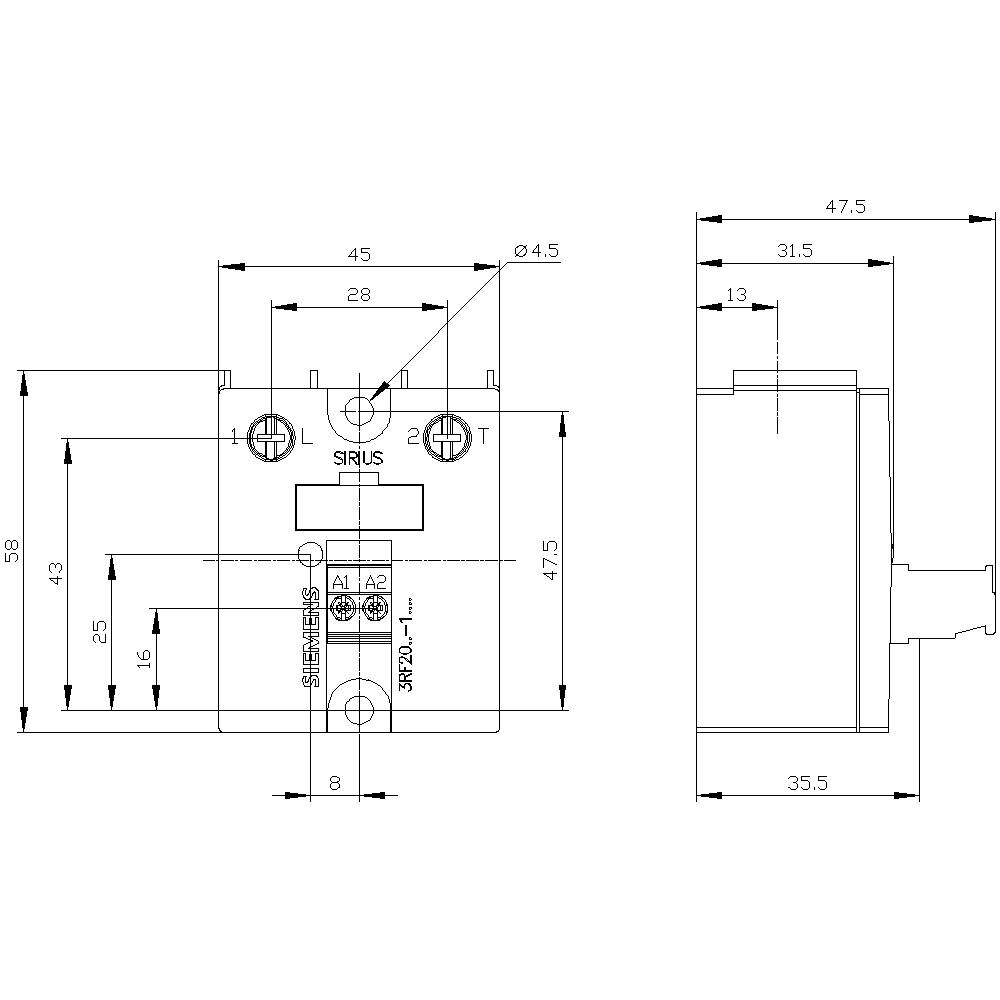

Elektromos alkatrész rajza pontos méretmegadással milliméterben. Elő- és oldalnézetet tartalmaz a szerelési tervezéshez.

1/4

Hasonló kivitel

Csomagolás

darab

Termék típus

Félvezető relé

Vezérlő feszültség (min.)

110 V/AC

Vezérlő feszültség (max.)

230 V/AC

Kapcsolási feszültség (max.)

230 V/AC

Adatlap (PDF)

Szállítás: 11. 9. [H.]

Szám

Összesen (22 990 Ft / Darab)

22 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

1 fázisú szilárdtest relé 3RF20

Építési szélesség: 45 mm
Ez a szöveg gépi fordítással készült.

Műszaki adatok

Csomagolás: darab

Termék típus: Félvezető relé

Gyártói szám: 3RF2020-1AA22

Kapcsolás típus: Nullfeszültség kapcsoló

Csatlakozó: Csavaros kapocs

Vezérlő feszültség (min.): 110 V/AC

Vezérlő feszültség (max.): 230 V/AC

Vezérlő feszültség tartomány: 110 - 230 V/AC

Vezérlő áram (max.): 15 mA

Tolóáram (max.): 200 A

Kapcsolási feszültség (min.): 24 V/AC

Kapcsolási feszültség (max.): 230 V/AC

Terhelési áram (max.): 20 A

Kimeneti feszültség (min.): 24 V

Kimeneti feszültség (max.): 230 V/AC

Kimeneti áram (max.): 20 A

Érintkező típus: 1 záró

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

: IP20

Szélesség: 45 mm

Magasság: 58 mm

Mélység: 48 mm

Súly: 85 g

RoHS konform: Igen

Tartós áram (max.): 20 A

Tartalom: 1 db

: 1

: TRUE

: 20 A

: AC

: 20 A

UKCA: Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Kapcsolás típus

Vezérlő feszültség (max.)

Terhelési áram (max.)

Vezérlő feszültség (min.)

Kapcsolási feszültség (max.)

Kimeneti feszültség (max.)

Siemens Félvezető relé 3RF20201AA22 20 A Kapcsolási feszültség (max.): 230 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430763

Szállítás: 11. 9. [H.]

Conrad Electronic

Jelenlegi termék

Nullfeszültség kapcsoló

230 V/AC

20 A

110 V/AC

230 V/AC

Min.: 1

Többszörös: 1

22 990 Ft^*

Siemens Félvezető relé 3RF20201AA02 20 A Kapcsolási feszültség (max.): 230 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430773

Szállítás: 11. 9. [H.]

Conrad Electronic

Nullfeszültség kapcsoló

24 V/DC

20 A

15 V/DC

230 V/AC

Min.: 1

Többszörös: 1

22 990 Ft^*

Siemens Félvezető relé 3RF20201AA04 20 A Kapcsolási feszültség (max.): 460 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430771

Szállítás: 11. 9. [H.]

Conrad Electronic

Nullfeszültség kapcsoló

24 V/DC

20 A

15 V/DC

460 V/AC

Min.: 1

Többszörös: 1

21 990 Ft^*

Siemens Félvezető relé 3RF20201AA24 20 A Kapcsolási feszültség (max.): 460 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430774

Szállítás: 11. 9. [H.]

Conrad Electronic

Nullfeszültség kapcsoló

230 V/AC

20 A

110 V/AC

460 V/AC

Min.: 1

Többszörös: 1

25 990 Ft^*

Siemens Félvezető relé 3RF20201AA42 20 A Kapcsolási feszültség (max.): 230 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430764

Szállítás: 11. 9. [H.]

Conrad Electronic

Nullfeszültség kapcsoló

30 V/DC

20 A

4 V/DC

230 V/AC

Min.: 1

Többszörös: 1

19 990 Ft^*

Siemens Félvezető relé 3RF20201AA45 20 A Kapcsolási feszültség (max.): 600 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430772

Szállítás: 11. 9. [H.]

Conrad Electronic

Nullfeszültség kapcsoló

30 V/DC

20 A

4 V/DC

600 V/AC

Min.: 1

Többszörös: 1

23 990 Ft^*

Siemens Félvezető relé 3RF20301AA22 30 A Kapcsolási feszültség (max.): 230 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1432270

Szállítás: 11. 9. [H.]

Conrad Electronic

Nullfeszültség kapcsoló

230 V/AC

30 A

110 V/AC

230 V/AC

Min.: 1

Többszörös: 1

23 990 Ft^*

Siemens Félvezető relé 3RF20301AA24 30 A Kapcsolási feszültség (max.): 460 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430794

Szállítás: 11. 9. [H.]

Conrad Electronic

Nullfeszültség kapcsoló

230 V/AC

30 A

110 V/AC

460 V/AC

Min.: 1

Többszörös: 1

25 990 Ft^*

Siemens Félvezető relé 3RF20301AA26 30 A Kapcsolási feszültség (max.): 600 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430777

Szállítás: 11. 9. [H.]

Conrad Electronic

Nullfeszültség kapcsoló

230 V/AC

30 A

110 V/AC

600 V/AC

Min.: 1

Többszörös: 1

41 990 Ft^*

Siemens Félvezető relé 3RF20301AA42 30 A Kapcsolási feszültség (max.): 230 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430778

Szállítás: 11. 9. [H.]

Conrad Electronic

Nullfeszültség kapcsoló

30 V/DC

30 A

4 V/DC

230 V/AC

Min.: 1

Többszörös: 1

20 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 1430763 Siemens Félvezető relé 3RF20201AA22 20 A Kapcsolási feszültség (max.): 230 V/AC Nullfeszültség kapcsoló 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1430763 Siemens Félvezető relé 3RF20201AA22 20 A Kapcsolási feszültség (max.): 230 V/AC Nullfeszültség kapcsoló 1 db

Leírás

Semiconductor relay, 1-phase 3RF2 Width 45 mm, 20 A 24-230 V / 110-230 V AC screw terminal solid-state relay SIRIUS 3RF20 for switching resistive/inductive loads, e.g. of heaters or valves in a bottling plant.
The devices are non-wearing and silent and are therefore ideal for noise-sensitive areas (offices, hospitals). They are also extremely reliable at high switching frequencies. The compact design saves space on the cooling surface. The solid-state relays can also be expanded for a wide range of applications by simply clicking on the standardized 3RF29 function modules. The devices are approved for worldwide use (e.g. IEC and UL/CSA).
The solid-state relays are available as single-phase devices in two widths, or as three-phase devices. They are available for different power ratings and rated operating voltages. Designed for AC or DC operation, they are available with screw, spring-type or ring terminal lug connections.
In addition to the 3RF29 function modules, control connectors and terminal covers are also available as accessories.
Simple, efficient and always up to date - SIRIUS modular system.
