Name: Siemens Félvezető relé 3RF20201AA42 20 A Kapcsolási feszültség (max.): 230 V/AC Nullfeszültség kapcsoló 1 db
Brand: Siemens
SKU: 1430764
Availability: BackOrder

Egy kétpólusú Siemens vezetékvédő megszakító, 20 amper áramerősségre méretezve. Alkalmas túlterhelések megelőzésére.

Egy nyitott kapcsolószekrény több sorban elektromos komponenseket és kábelezéseket mutat, amelyek eszközök vezérlésére szolgálnak.

'A kapcsolási rajz két ellentétes irányban sorba kötött diódát mutat. A csatlakozók -Q, A1+, A2-, 1L és 2T felirattal vannak ellátva.'

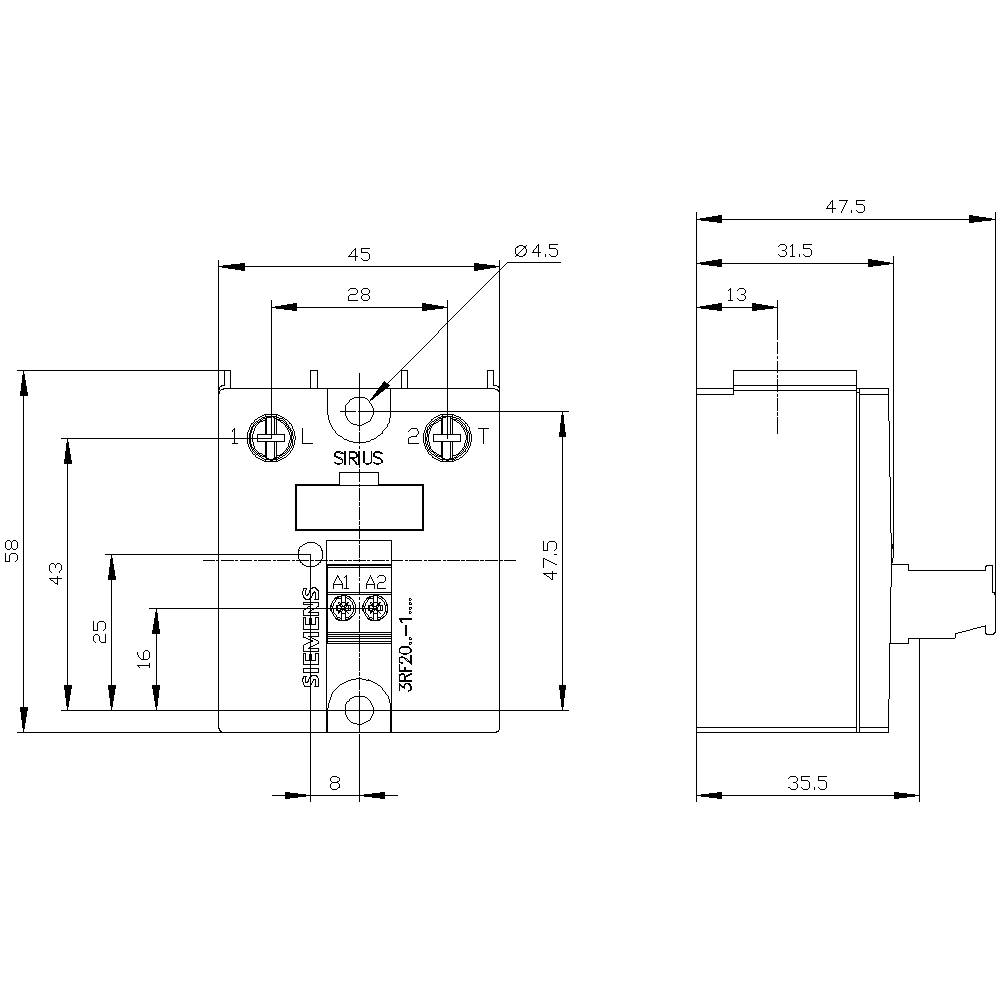

Elektromos kapcsoló műszaki rajza méretezéssel. Csatlakozó kapcsok láthatók, méretek milliméterben megadva, frontális nézet.

1/4

Hasonló kivitel

Csomagolás

darab

Termék típus

Félvezető relé

Vezérlő feszültség (min.)

4 V/DC

Vezérlő feszültség (max.)

30 V/DC

Kapcsolási feszültség (max.)

230 V/AC

Adatlap (PDF)

Szállítás: 11. 10. [K.]

Szám

Összesen (19 990 Ft / Darab)

19 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

1 fázisú szilárdtest relé 3RF20

Építési szélesség: 45 mm
Ez a szöveg gépi fordítással készült.

Műszaki adatok

Csomagolás: darab

Termék típus: Félvezető relé

Gyártói szám: 3RF2020-1AA42

Kapcsolás típus: Nullfeszültség kapcsoló

Csatlakozó: Csavaros kapocs

Vezérlő feszültség (min.): 4 V/DC

Vezérlő feszültség (max.): 30 V/DC

Vezérlő feszültség tartomány: 4 - 30 V/DC

Vezérlő áram (max.): 15 mA

Tolóáram (max.): 200 A

Kapcsolási feszültség (min.): 24 V/AC

Kapcsolási feszültség (max.): 230 V/AC

Terhelési áram (max.): 20 A

Kimeneti feszültség (min.): 24 V

Kimeneti feszültség (max.): 230 V/AC

Kimeneti áram (max.): 20 A

Érintkező típus: 1 záró

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

: IP20

Szélesség: 45 mm

Magasság: 58 mm

Mélység: 48 mm

Súly: 87 g

RoHS konform: Igen

Tartós áram (max.): 20 A

Tartalom: 1 db

: 1

: TRUE

: 20 A

: DC

: 20 A

UKCA: Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Kapcsolás típus

Vezérlő feszültség (max.)

Terhelési áram (max.)

Vezérlő feszültség (min.)

Kapcsolási feszültség (max.)

Kimeneti feszültség (max.)

Siemens Félvezető relé 3RF20201AA42 20 A Kapcsolási feszültség (max.): 230 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430764

Szállítás: 11. 10. [K.]

Conrad Electronic

Jelenlegi termék

Nullfeszültség kapcsoló

30 V/DC

20 A

4 V/DC

230 V/AC

Min.: 1

Többszörös: 1

19 990 Ft^*

Siemens Félvezető relé 3RF20201AA02 20 A Kapcsolási feszültség (max.): 230 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430773

Szállítás: 11. 10. [K.]

Conrad Electronic

Nullfeszültség kapcsoló

24 V/DC

20 A

15 V/DC

230 V/AC

Min.: 1

Többszörös: 1

22 990 Ft^*

Siemens Félvezető relé 3RF20201AA04 20 A Kapcsolási feszültség (max.): 460 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430771

Szállítás: 11. 10. [K.]

Conrad Electronic

Nullfeszültség kapcsoló

24 V/DC

20 A

15 V/DC

460 V/AC

Min.: 1

Többszörös: 1

21 990 Ft^*

Siemens Félvezető relé 3RF20201AA22 20 A Kapcsolási feszültség (max.): 230 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430763

Szállítás: 11. 10. [K.]

Conrad Electronic

Nullfeszültség kapcsoló

230 V/AC

20 A

110 V/AC

230 V/AC

Min.: 1

Többszörös: 1

22 990 Ft^*

Siemens Félvezető relé 3RF20201AA24 20 A Kapcsolási feszültség (max.): 460 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430774

Szállítás: 11. 10. [K.]

Conrad Electronic

Nullfeszültség kapcsoló

230 V/AC

20 A

110 V/AC

460 V/AC

Min.: 1

Többszörös: 1

25 990 Ft^*

Siemens Félvezető relé 3RF20201AA45 20 A Kapcsolási feszültség (max.): 600 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430772

Szállítás: 11. 10. [K.]

Conrad Electronic

Nullfeszültség kapcsoló

30 V/DC

20 A

4 V/DC

600 V/AC

Min.: 1

Többszörös: 1

23 990 Ft^*

Siemens Félvezető relé 3RF20301AA22 30 A Kapcsolási feszültség (max.): 230 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1432270

Szállítás: 11. 10. [K.]

Conrad Electronic

Nullfeszültség kapcsoló

230 V/AC

30 A

110 V/AC

230 V/AC

Min.: 1

Többszörös: 1

23 990 Ft^*

Siemens Félvezető relé 3RF20301AA24 30 A Kapcsolási feszültség (max.): 460 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430794

Szállítás: 11. 10. [K.]

Conrad Electronic

Nullfeszültség kapcsoló

230 V/AC

30 A

110 V/AC

460 V/AC

Min.: 1

Többszörös: 1

25 990 Ft^*

Siemens Félvezető relé 3RF20301AA26 30 A Kapcsolási feszültség (max.): 600 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430777

Szállítás: 11. 10. [K.]

Conrad Electronic

Nullfeszültség kapcsoló

230 V/AC

30 A

110 V/AC

600 V/AC

Min.: 1

Többszörös: 1

41 990 Ft^*

Siemens Félvezető relé 3RF20301AA42 30 A Kapcsolási feszültség (max.): 230 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430778

Szállítás: 11. 10. [K.]

Conrad Electronic

Nullfeszültség kapcsoló

30 V/DC

30 A

4 V/DC

230 V/AC

Min.: 1

Többszörös: 1

20 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 1430764 Siemens Félvezető relé 3RF20201AA42 20 A Kapcsolási feszültség (max.): 230 V/AC Nullfeszültség kapcsoló 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1430764 Siemens Félvezető relé 3RF20201AA42 20 A Kapcsolási feszültség (max.): 230 V/AC Nullfeszültség kapcsoló 1 db

Leírás

Semiconductor relay, 1-phase 3RF2 Width 45 mm, 20 A 24-230 V / 4-30 V DC screw terminal solid-state relay SIRIUS 3RF20 for switching resistive/inductive loads, e.g. of heaters or valves in a bottling plant.
The devices are non-wearing and silent and are therefore ideal for noise-sensitive areas (offices, hospitals). They are also extremely reliable at high switching frequencies. The compact design saves space on the cooling surface. The solid-state relays can also be expanded for a wide range of applications by simply clicking on the standardized 3RF29 function modules. The devices are approved for worldwide use (e.g. IEC and UL/CSA).
The solid-state relays are available as single-phase devices in two widths, or as three-phase devices. They are available for different power ratings and rated operating voltages. Designed for AC or DC operation, they are available with screw, spring-type or ring terminal lug connections.
In addition to the 3RF29 function modules, control connectors and terminal covers are also available as accessories.
Simple, efficient and always up to date - SIRIUS modular system.
