Name: Siemens Félvezető relé 3RF20301BA04 30 A Kapcsolási feszültség (max.): 460 V/AC Azonnal kapcsoló 1 db
Brand: Siemens
SKU: 1430785
Availability: BackOrder

Egy kétpólusú Siemens vezetékvédő megszakító, 20 amper áramerősségre méretezve. Alkalmas túlterhelések megelőzésére.

Egy nyitott elosztószekrény több sorban elhelyezett elektromos komponensekkel és huzalozással.

Tirisztor kapcsolási szimbóluma kétirányú dióddal. Csatlakozók: 1L, 2T, A1+, A2-.

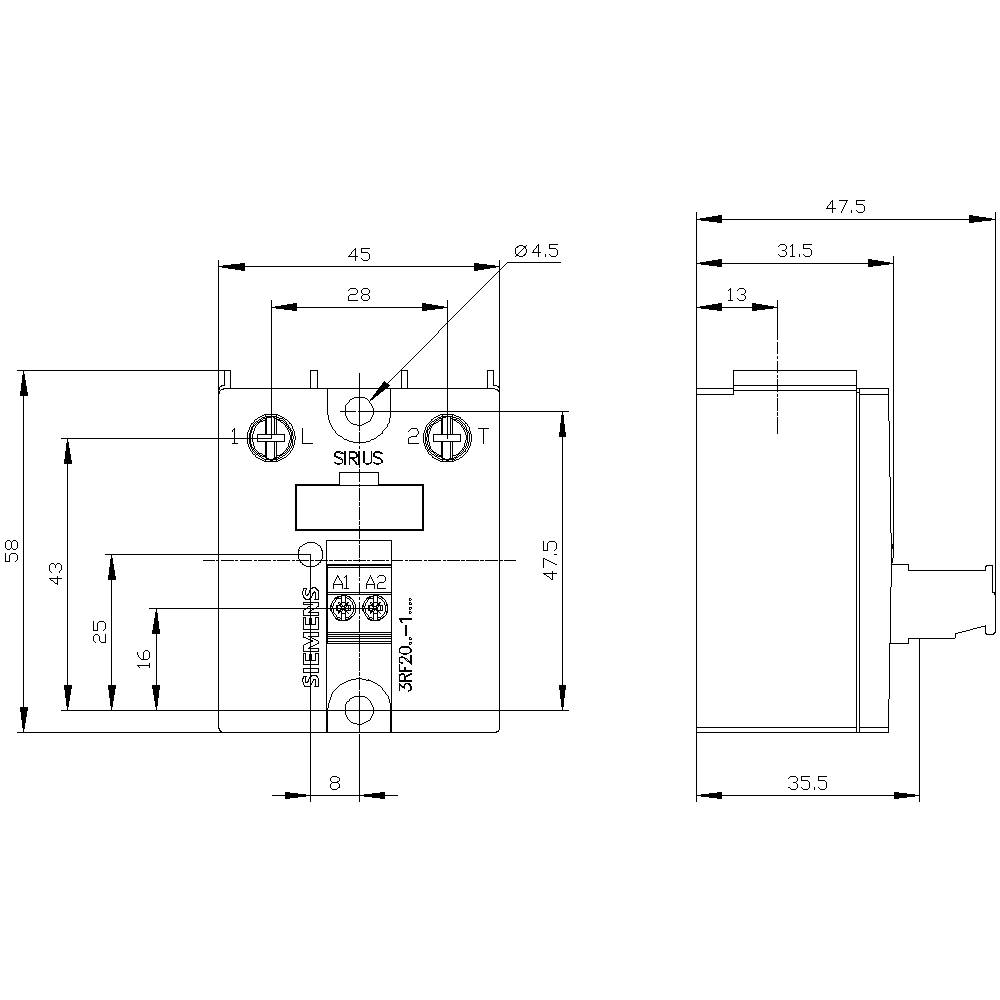

Elektromos kapcsoló műszaki rajza milliméterben megadott méretekkel, amely részletesen ábrázolja a csatlakozó kapcsok és szerelési lyukak kialakítását.

1/4

Hasonló kivitel

Csomagolás

darab

Termék típus

Félvezető relé

Vezérlő feszültség (min.)

15 V/DC

Vezérlő feszültség (max.)

24 V/DC

Kapcsolási feszültség (max.)

460 V/AC

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 27. [P.]

Szám

Összesen (23 990 Ft / Darab)

23 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

1 fázisú szilárdtest relé 3RF20

Építési szélesség: 45 mm
Ez a szöveg gépi fordítással készült.

Műszaki adatok

Csomagolás: darab

Termék típus: Félvezető relé

Gyártói szám: 3RF2030-1BA04

Kapcsolás típus: Azonnal kapcsoló

Csatlakozó: Csavaros kapocs

Vezérlő feszültség (min.): 15 V/DC

Vezérlő feszültség (max.): 24 V/DC

Vezérlő feszültség tartomány: 15 - 24 V/DC

Vezérlő áram (max.): 15 mA

Tolóáram (max.): 300 A

Kapcsolási feszültség (min.): 48 V/AC

Kapcsolási feszültség (max.): 460 V/AC

Terhelési áram (max.): 30 A

Kimeneti feszültség (min.): 48 V

Kimeneti feszültség (max.): 460 V/AC

Kimeneti áram (max.): 30 A

Érintkező típus: 1 záró

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

: IP20

Szélesség: 45 mm

Magasság: 58 mm

Mélység: 48 mm

Súly: 85 g

RoHS konform: Igen

Tartós áram (max.): 30 A

Tartalom: 1 db

Névleges vezérlő feszültség: 24 V/DC

: 1

: TRUE

: 30 A

: DC

: 30 A

UKCA: Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Kapcsolás típus

Kapcsolási feszültség (max.)

Kimeneti feszültség (max.)

Terhelési áram (max.)

Vezérlő feszültség (max.)

Vezérlő feszültség (min.)

Siemens Félvezető relé 3RF20301BA04 30 A Kapcsolási feszültség (max.): 460 V/AC Azonnal kapcsoló 1 db

Rendelési szám:1430785

Szállítás: 11. 27. [P.]

Conrad Electronic

Jelenlegi termék

Azonnal kapcsoló

460 V/AC

30 A

24 V/DC

15 V/DC

Min.: 1

Többszörös: 1

23 990 Ft^*

Siemens Félvezető relé 3RF20201AA02 20 A Kapcsolási feszültség (max.): 230 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430773

Szállítás: 11. 27. [P.]

Conrad Electronic

Nullfeszültség kapcsoló

230 V/AC

20 A

24 V/DC

15 V/DC

Min.: 1

Többszörös: 1

22 990 Ft^*

Siemens Félvezető relé 3RF20201AA04 20 A Kapcsolási feszültség (max.): 460 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430771

Szállítás: 11. 27. [P.]

Conrad Electronic

Nullfeszültség kapcsoló

460 V/AC

20 A

24 V/DC

15 V/DC

Min.: 1

Többszörös: 1

21 990 Ft^*

Siemens Félvezető relé 3RF20201AA22 20 A Kapcsolási feszültség (max.): 230 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430763

Szállítás: 11. 27. [P.]

Conrad Electronic

Nullfeszültség kapcsoló

230 V/AC

20 A

230 V/AC

110 V/AC

Min.: 1

Többszörös: 1

22 990 Ft^*

Siemens Félvezető relé 3RF20201AA24 20 A Kapcsolási feszültség (max.): 460 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430774

Szállítás: 11. 27. [P.]

Conrad Electronic

Nullfeszültség kapcsoló

460 V/AC

20 A

230 V/AC

110 V/AC

Min.: 1

Többszörös: 1

25 990 Ft^*

Siemens Félvezető relé 3RF20201AA42 20 A Kapcsolási feszültség (max.): 230 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430764

Szállítás: 11. 27. [P.]

Conrad Electronic

Nullfeszültség kapcsoló

230 V/AC

20 A

30 V/DC

4 V/DC

Min.: 1

Többszörös: 1

19 990 Ft^*

Siemens Félvezető relé 3RF20201AA45 20 A Kapcsolási feszültség (max.): 600 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430772

Szállítás: 11. 27. [P.]

Conrad Electronic

Nullfeszültség kapcsoló

600 V/AC

20 A

30 V/DC

4 V/DC

Min.: 1

Többszörös: 1

23 990 Ft^*

Siemens Félvezető relé 3RF20301AA22 30 A Kapcsolási feszültség (max.): 230 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1432270

Szállítás: 11. 27. [P.]

Conrad Electronic

Nullfeszültség kapcsoló

230 V/AC

30 A

230 V/AC

110 V/AC

Min.: 1

Többszörös: 1

23 990 Ft^*

Siemens Félvezető relé 3RF20301AA24 30 A Kapcsolási feszültség (max.): 460 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430794

Szállítás: 11. 27. [P.]

Conrad Electronic

Nullfeszültség kapcsoló

460 V/AC

30 A

230 V/AC

110 V/AC

Min.: 1

Többszörös: 1

25 990 Ft^*

Siemens Félvezető relé 3RF20301AA26 30 A Kapcsolási feszültség (max.): 600 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430777

Szállítás: 11. 27. [P.]

Conrad Electronic

Nullfeszültség kapcsoló

600 V/AC

30 A

230 V/AC

110 V/AC

Min.: 1

Többszörös: 1

41 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 1430785 Siemens Félvezető relé 3RF20301BA04 30 A Kapcsolási feszültség (max.): 460 V/AC Azonnal kapcsoló 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1430785 Siemens Félvezető relé 3RF20301BA04 30 A Kapcsolási feszültség (max.): 460 V/AC Azonnal kapcsoló 1 db

Leírás

Semiconductor relay, 1-phase 3RF2 Overall width 45 mm, 30 A 48-460 V / 24 V DC screw terminal Instantaneous switching solid-state relay SIRIUS 3RF20 for switching resistive/inductive loads, e.g. of heaters or valves in a bottling plant.
The devices are non-wearing and silent and are therefore ideal for noise-sensitive areas (offices, hospitals). They are also extremely reliable at high switching frequencies. The compact design saves space on the cooling surface. The solid-state relays can also be expanded for a wide range of applications by simply clicking on the standardized 3RF29 function modules. The devices are approved for worldwide use (e.g. IEC and UL/CSA).
The solid-state relays are available as single-phase devices in two widths, or as three-phase devices. They are available for different power ratings and rated operating voltages. Designed for AC or DC operation, they are available with screw, spring-type or ring terminal lug connections.
In addition to the 3RF29 function modules, control connectors and terminal covers are also available as accessories.
Simple, efficient and always up to date - SIRIUS modular system.
