Name: Siemens Félvezető relé 3RF21301AA26 30 A Kapcsolási feszültség (max.): 600 V/AC Nullfeszültség kapcsoló 1 db
Brand: Siemens
SKU: 1430803
Availability: BackOrder

Szürke elektromos mágneskapcsoló 'SIRIUS' felirattal, több csavaros csatlakozóval és '24V DC' jelöléssel.

Egy nyitott elektromos szekrény, amelyben több sor elektromos komponens és kábelezés látható, rendezetten és átláthatóan elrendezve.

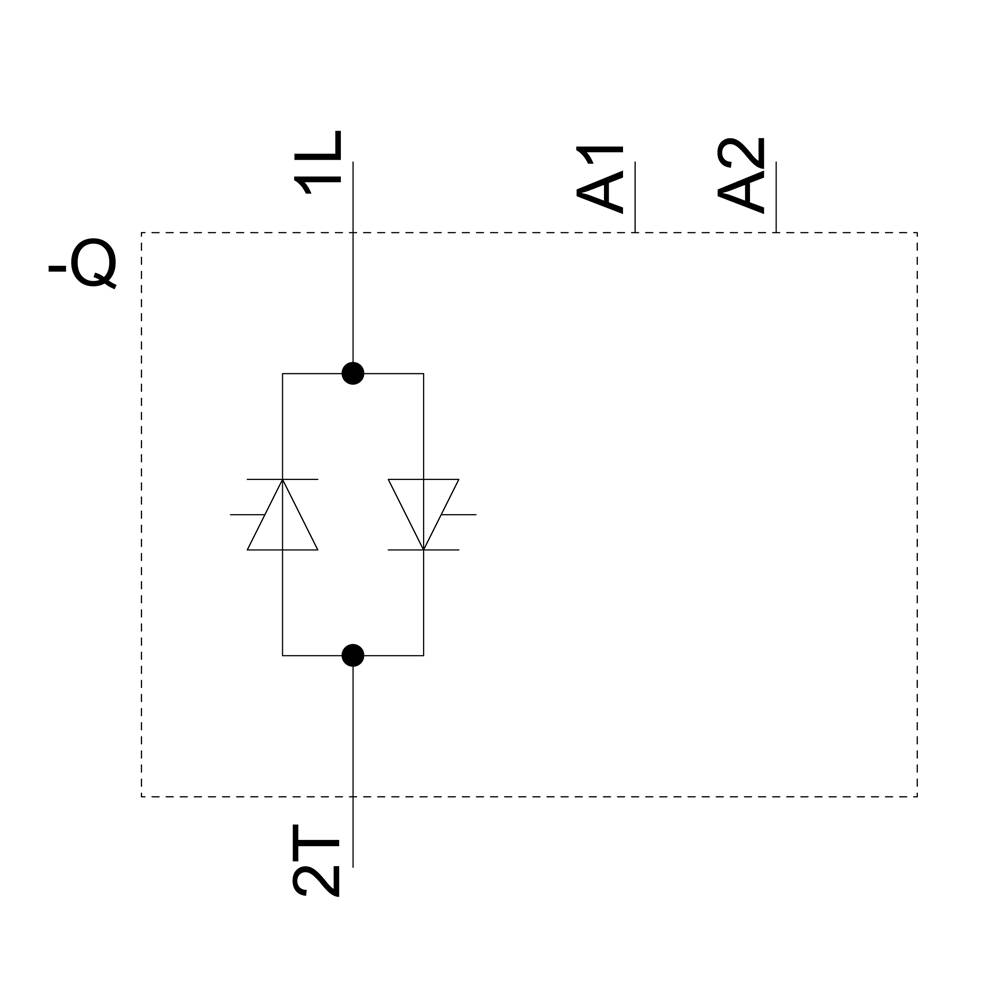

Kapcsolási rajz egy téglalappal, amely két diódát tartalmaz belül, összekötve az 1L, 2T, A1 és A2 csatlakozók között.

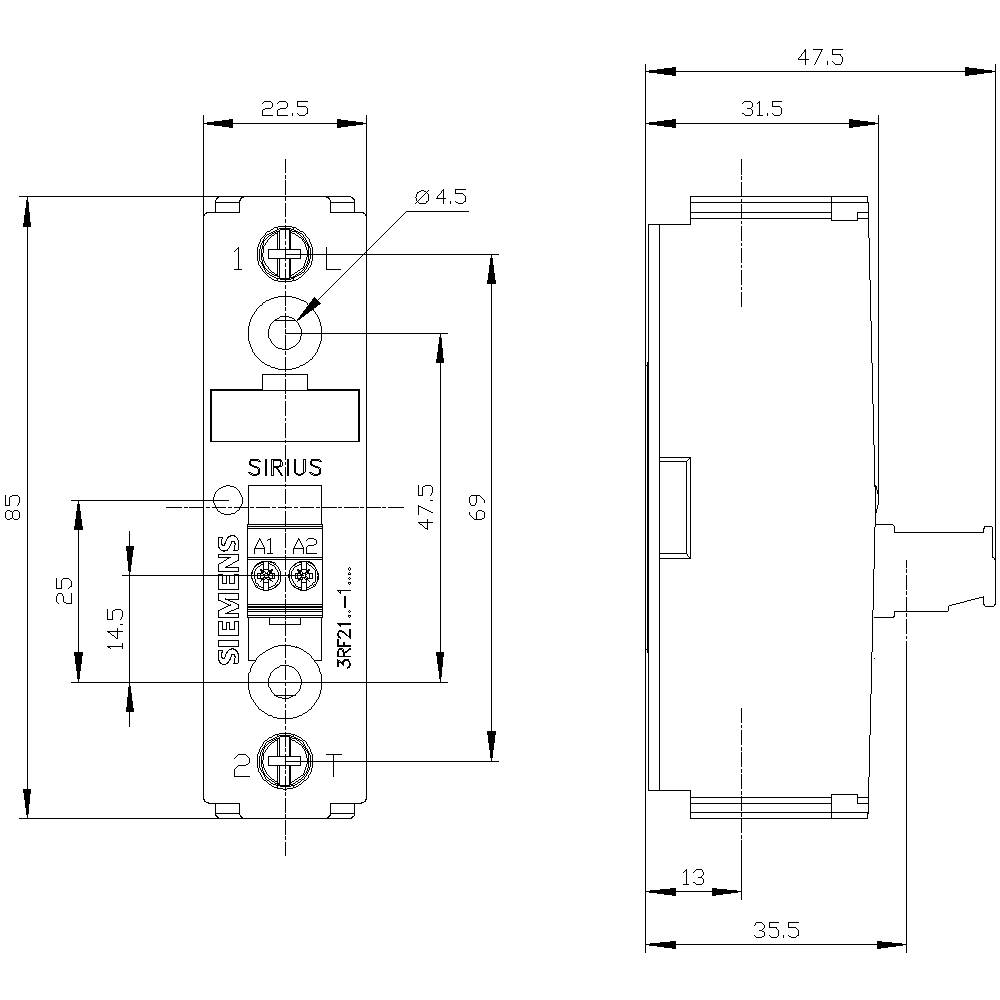

Műszaki rajz egy elektromos alkatrészről méretmegadással. Bal nézet: 85 mm magas, 22,5 mm széles. Jobb oldali nézet: 47,5 mm mély.

1/4

Hasonló kivitel

Termék típus

Félvezető relé

Vezérlő feszültség (min.)

110 V/AC

Vezérlő feszültség (max.)

230 V/AC

Kapcsolási feszültség (max.)

600 V/AC

Terhelési áram (max.)

30 A

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 12. 1. [K.]

Szám

Összesen (40 990 Ft / Darab)

40 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Termék típus: Félvezető relé

Gyártói szám: 3RF2130-1AA26

Kapcsolás típus: Nullfeszültség kapcsoló

Csatlakozó: Csavaros kapocs

Vezérlő feszültség (min.): 110 V/AC

Vezérlő feszültség (max.): 230 V/AC

Vezérlő feszültség tartomány: 110 - 230 V/AC

Vezérlő áram (max.): 15 mA

Tolóáram (max.): 400 A

Kapcsolási feszültség (min.): 48 V/AC

Kapcsolási feszültség (max.): 600 V/AC

Terhelési áram (max.): 30 A

Kimeneti feszültség (min.): 48 V

Kimeneti feszültség (max.): 600 V/AC

Kimeneti áram (max.): 30 A

Érintkező típus: 1 záró

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

: IP20

Szélesség: 22.5 mm

Magasság: 85 mm

Mélység: 48 mm

Súly: 70 g

RoHS konform: Igen

Tartós áram (max.): 30 A

Tartalom: 1 db

: 1

: TRUE

: 30 A

: AC

: 30 A

UKCA: Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Terhelési áram (max.)

Vezérlő feszültség (max.)

Vezérlő feszültség (min.)

Kimeneti feszültség (max.)

Kapcsolási feszültség (max.)

Siemens Félvezető relé 3RF21301AA26 30 A Kapcsolási feszültség (max.): 600 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430803

Szállítás: 12. 1. [K.]

Conrad Electronic

Jelenlegi termék

30 A

230 V/AC

110 V/AC

600 V/AC

Min.: 1

Többszörös: 1

40 990 Ft^*

Siemens Félvezető relé 3RF21201AA02 20 A Kapcsolási feszültség (max.): 230 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430804

Szállítás: 11. 5. [Cs.]

12 dbConrad Electronic

20 A

24 V/DC

15 V/DC

230 V/AC

Min.: 1

Többszörös: 1

21 990 Ft^*

Siemens Félvezető relé 3RF21201AA04 20 A Kapcsolási feszültség (max.): 460 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430791

Szállítás: 11. 5. [Cs.]

3 dbConrad Electronic

20 A

24 V/DC

15 V/DC

460 V/AC

Min.: 1

Többszörös: 1

20 990 Ft^*

Siemens Félvezető relé 3RF21201AA22 20 A Kapcsolási feszültség (max.): 230 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430805

Szállítás: 12. 1. [K.]

Conrad Electronic

20 A

230 V/AC

110 V/AC

230 V/AC

Min.: 1

Többszörös: 1

21 990 Ft^*

Siemens Félvezető relé 3RF21201AA24 20 A Kapcsolási feszültség (max.): 460 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430795

Szállítás: 12. 1. [K.]

Conrad Electronic

20 A

230 V/AC

110 V/AC

460 V/AC

Min.: 1

Többszörös: 1

23 990 Ft^*

Siemens Félvezető relé 3RF21201AA42 20 A Kapcsolási feszültség (max.): 230 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430806

Szállítás: 11. 5. [Cs.]

2 dbConrad Electronic

20 A

30 V/DC

4 V/DC

230 V/AC

Min.: 1

Többszörös: 1

18 990 Ft^*

Siemens Félvezető relé 3RF21201AA45 20 A Kapcsolási feszültség (max.): 600 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430792

Szállítás: 12. 1. [K.]

Conrad Electronic

20 A

30 V/DC

4 V/DC

600 V/AC

Min.: 1

Többszörös: 1

23 990 Ft^*

Siemens Félvezető relé 3RF21301AA04 30 A Kapcsolási feszültség (max.): 460 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1432277

Szállítás: 12. 1. [K.]

Conrad Electronic

30 A

24 V/DC

15 V/DC

460 V/AC

Min.: 1

Többszörös: 1

23 990 Ft^*

Siemens Félvezető relé 3RF21301AA06 30 A Kapcsolási feszültség (max.): 600 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1432278

Szállítás: 12. 1. [K.]

Conrad Electronic

30 A

24 V/DC

15 V/DC

600 V/AC

Min.: 1

Többszörös: 1

37 990 Ft^*

Siemens Félvezető relé 3RF21301AA24 30 A Kapcsolási feszültség (max.): 460 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430788

Szállítás: 12. 1. [K.]

Conrad Electronic

30 A

230 V/AC

110 V/AC

460 V/AC

Min.: 1

Többszörös: 1

24 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 1430803 Siemens Félvezető relé 3RF21301AA26 30 A Kapcsolási feszültség (max.): 600 V/AC Nullfeszültség kapcsoló 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1430803 Siemens Félvezető relé 3RF21301AA26 30 A Kapcsolási feszültség (max.): 600 V/AC Nullfeszültség kapcsoló 1 db

Leírás

Semiconductor relay, 1-phase 3RF2 Overall width 22.5 mm, 30 A 48-600 V / 110-230 V AC screw terminal solid-state relay SIRIUS 3RF21 for switching resistive/inductive loads, e.g. of heaters or valves in a bottling plant.
The devices are non-wearing and silent and are therefore ideal for noise-sensitive areas (offices, hospitals). They are also extremely reliable at high switching frequencies. The compact design saves space on the cooling surface. The solid-state relays can also be expanded for a wide range of applications by simply clicking on the standardized 3RF29 function modules. The devices are approved for worldwide use (e.g. IEC and UL/CSA).
The solid-state relays are available as single-phase devices in two widths, or as three-phase devices. They are available for different power ratings and rated operating voltages. Designed for AC or DC operation, they are available with screw, spring-type or ring terminal lug connections.
In addition to the 3RF29 function modules, control connectors and terminal covers are also available as accessories.
Simple, efficient and always up to date - SIRIUS modular system.
