Name: Siemens Félvezető relé 3RF21301AA42 30 A Kapcsolási feszültség (max.): 230 V/AC Nullfeszültség kapcsoló 1 db
Brand: Siemens
SKU: 1430796
Availability: BackOrder

Szürke elektromos mágneskapcsoló 'SIRIUS' felirattal, több csavaros csatlakozóval és '24V DC' jelöléssel.

Egy nyitott kapcsolószekrény, amelyben különböző elektronikai komponensek és kábelek vannak több szinten elrendezve.

Az elektromos kapcsolási rajz egy négyszög keretben két ellentétes irányban kötött diódát mutat, amelynek csatlakozói: 1L, 2T, A1+, A2-.

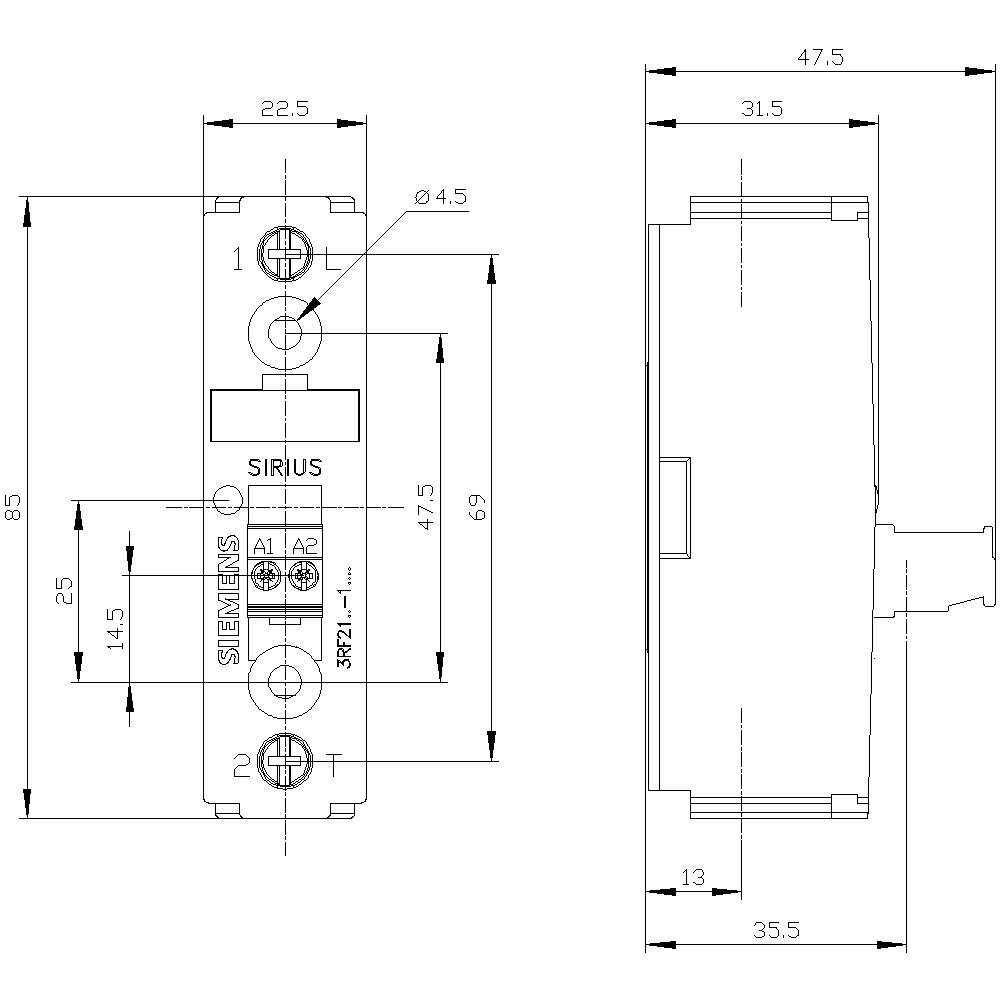

Műszaki rajz egy SIRIUS eszközről, méretekkel: szélesség 22,5 mm, magasság 85 mm, mélység 47,5 mm. Az A1 és A2 csatlakozók jelölve vannak.

1/4

Hasonló kivitel

Csomagolás

darab

Termék típus

Félvezető relé

Vezérlő feszültség (min.)

4 V/DC

Vezérlő feszültség (max.)

30 V/DC

Kapcsolási feszültség (max.)

230 V/AC

Adatlap (PDF)

Szállítás: 11. 10. [K.]

Szám

Összesen (20 990 Ft / Darab)

20 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Szerelési típus: csavaros rögzítés
Oszlopok száma: 1
Szigetelési feszültség: 600 V

Csomagolás: darab

Termék típus: Félvezető relé

Gyártói szám: 3RF2130-1AA42

Kapcsolás típus: Nullfeszültség kapcsoló

Csatlakozó: Csavaros kapocs

Vezérlő feszültség (min.): 4 V/DC

Vezérlő feszültség (max.): 30 V/DC

Vezérlő feszültség tartomány: 4 - 30 V/DC

Vezérlő áram (max.): 15 mA

Tolóáram (max.): 300 A

Kapcsolási feszültség (min.): 24 V/AC

Kapcsolási feszültség (max.): 230 V/AC

Terhelési áram (max.): 30 A

Kimeneti feszültség (min.): 24 V/DC

Kimeneti feszültség (max.): 230 V/AC

Kimeneti áram (max.): 30 A

Érintkező típus: 1 záró

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

: IP20

Szélesség: 22.5 mm

Magasság: 85 mm

Mélység: 48 mm

Súly: 68 g

RoHS konform: Igen

Tartós áram (max.): 30 A

Tartalom: 1 db

: 1

: TRUE

: 4-30 V

: 30 A

: DC

: 30 A

UKCA: Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Vezérlő feszültség (max.)

Terhelési áram (max.)

Vezérlő feszültség (min.)

Kapcsolási feszültség (max.)

Kimeneti feszültség (max.)

Siemens Félvezető relé 3RF21301AA42 30 A Kapcsolási feszültség (max.): 230 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430796

Szállítás: 11. 10. [K.]

Conrad Electronic

Jelenlegi termék

30 V/DC

30 A

4 V/DC

230 V/AC

Min.: 1

Többszörös: 1

20 990 Ft^*

Siemens Félvezető relé 3RF21201AA02 20 A Kapcsolási feszültség (max.): 230 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430804

Szállítás: 10. 15. [Cs.]

1 dbConrad Electronic

24 V/DC

20 A

15 V/DC

230 V/AC

Min.: 1

Többszörös: 1

21 990 Ft^*

Siemens Félvezető relé 3RF21201AA04 20 A Kapcsolási feszültség (max.): 460 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430791

Szállítás: 10. 15. [Cs.]

3 dbConrad Electronic

24 V/DC

20 A

15 V/DC

460 V/AC

Min.: 1

Többszörös: 1

20 990 Ft^*

Siemens Félvezető relé 3RF21201AA22 20 A Kapcsolási feszültség (max.): 230 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430805

Szállítás: 11. 10. [K.]

Conrad Electronic

230 V/AC

20 A

110 V/AC

230 V/AC

Min.: 1

Többszörös: 1

21 990 Ft^*

Siemens Félvezető relé 3RF21201AA24 20 A Kapcsolási feszültség (max.): 460 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430795

Szállítás: 11. 10. [K.]

Conrad Electronic

230 V/AC

20 A

110 V/AC

460 V/AC

Min.: 1

Többszörös: 1

23 990 Ft^*

Siemens Félvezető relé 3RF21201AA42 20 A Kapcsolási feszültség (max.): 230 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430806

Szállítás: 10. 15. [Cs.]

2 dbConrad Electronic

30 V/DC

20 A

4 V/DC

230 V/AC

Min.: 1

Többszörös: 1

15 990 Ft^*

Siemens Félvezető relé 3RF21201AA45 20 A Kapcsolási feszültség (max.): 600 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430792

Szállítás: 11. 10. [K.]

Conrad Electronic

30 V/DC

20 A

4 V/DC

600 V/AC

Min.: 1

Többszörös: 1

23 990 Ft^*

Siemens Félvezető relé 3RF21301AA04 30 A Kapcsolási feszültség (max.): 460 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1432277

Szállítás: 11. 10. [K.]

Conrad Electronic

24 V/DC

30 A

15 V/DC

460 V/AC

Min.: 1

Többszörös: 1

23 990 Ft^*

Siemens Félvezető relé 3RF21301AA06 30 A Kapcsolási feszültség (max.): 600 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1432278

Szállítás: 11. 10. [K.]

Conrad Electronic

24 V/DC

30 A

15 V/DC

600 V/AC

Min.: 1

Többszörös: 1

37 990 Ft^*

Siemens Félvezető relé 3RF21301AA24 30 A Kapcsolási feszültség (max.): 460 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430788

Szállítás: 11. 10. [K.]

Conrad Electronic

230 V/AC

30 A

110 V/AC

460 V/AC

Min.: 1

Többszörös: 1

24 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 1430796 Siemens Félvezető relé 3RF21301AA42 30 A Kapcsolási feszültség (max.): 230 V/AC Nullfeszültség kapcsoló 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1430796 Siemens Félvezető relé 3RF21301AA42 30 A Kapcsolási feszültség (max.): 230 V/AC Nullfeszültség kapcsoló 1 db

Leírás

Semiconductor relay, 1-phase 3RF2 Overall width 22.5 mm, 30 A 24-230 V / 4-30 V DC screw terminal solid-state relay SIRIUS 3RF21 for switching resistive/inductive loads, e.g. of heaters or valves in a bottling plant.
The devices are non-wearing and silent and are therefore ideal for noise-sensitive areas (offices, hospitals). They are also extremely reliable at high switching frequencies. The compact design saves space on the cooling surface. The solid-state relays can also be expanded for a wide range of applications by simply clicking on the standardized 3RF29 function modules. The devices are approved for worldwide use (e.g. IEC and UL/CSA).
The solid-state relays are available as single-phase devices in two widths, or as three-phase devices. They are available for different power ratings and rated operating voltages. Designed for AC or DC operation, they are available with screw, spring-type or ring terminal lug connections.
In addition to the 3RF29 function modules, control connectors and terminal covers are also available as accessories.
Simple, efficient and always up to date - SIRIUS modular system.
