Siemens Félvezető relé 3RF21701AA050KN0 70 A Kapcsolási feszültség (max.): 600 V/AC Nullfeszültség kapcsoló 1 db vásárlása

Szürke elektromos mágneskapcsoló 'SIRIUS' felirattal, több csavaros csatlakozóval és '24V DC' jelöléssel.

Hasonló kivitel

Kinyitott szerverszekrény, amelyben láthatóak a kábelek és elektronikus komponensek különböző polcokon, alkalmazható informatikai infrastruktúrához.

Egy relé kapcsolási rajzszimbólumát mutatja, szabadonfutó diódával. A1+, A2-, 1L, 2T jelölésekkel és diódaszimbólumokkal ellátva.

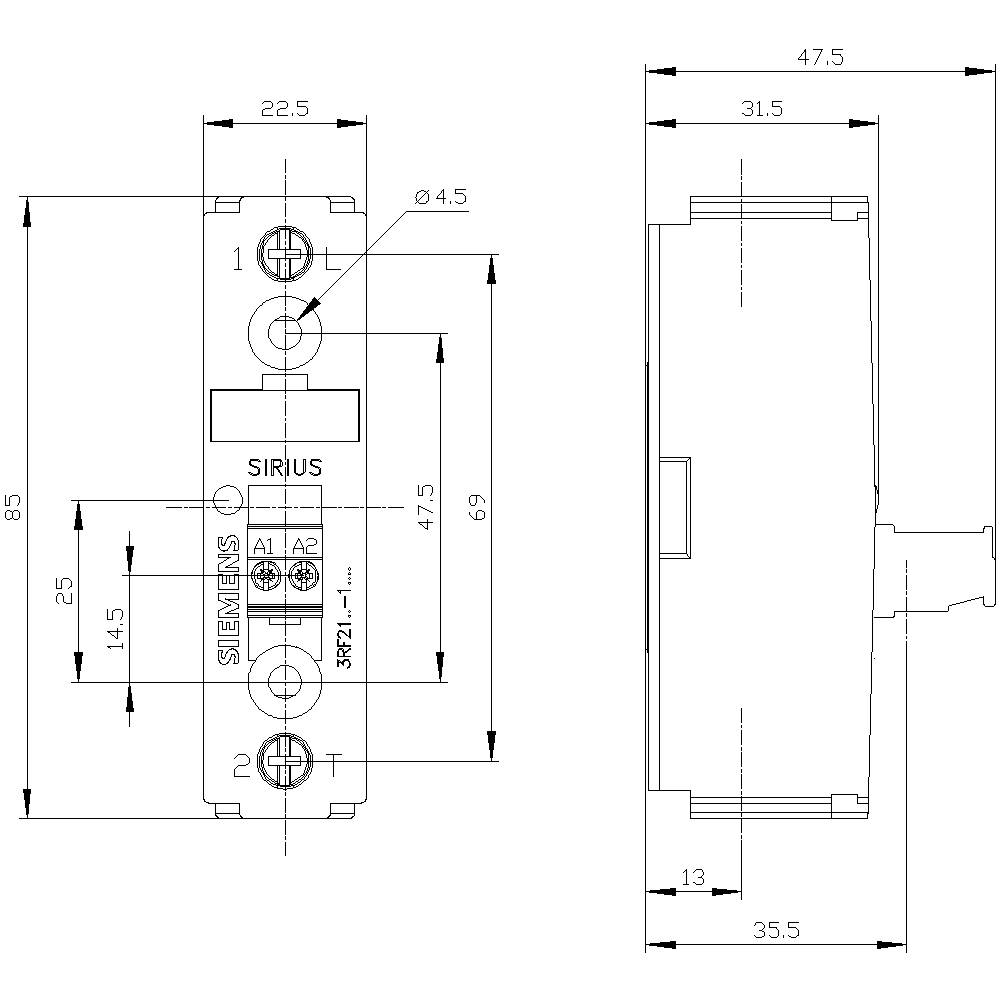

Egy elektromos alkatrész műszaki rajza elölnézeti és oldalnézeti ábrázolással. Méretezés és feliratok a szereléshez és csatlakozási részletekhez.

1/4

Hasonló kivitel

Csomagolás

darab

Termék típus

Félvezető relé

Vezérlő feszültség (min.)

15 V/DC

Vezérlő feszültség (max.)

24 V/DC

Kapcsolási feszültség (max.)

600 V/AC

Adatlap (PDF)

Szállítás: 10. 30. P.

Szám

Összesen (28 339 Ft / Darab)

28 339 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Csomagolás: darab

Termék típus: Félvezető relé

Gyártói szám: 3RF2170-1AA05-0KN0

Kapcsolás típus: Nullfeszültség kapcsoló

Csatlakozó: Csavaros kapocs

Vezérlő feszültség (min.): 15 V/DC

Vezérlő feszültség (max.): 24 V/DC

Vezérlő feszültség tartomány: 15 - 24 V/DC

Vezérlő áram (max.): 6.5 mA

Tolóáram (max.): 1200 A

Kapcsolási feszültség (min.): 48 V/AC

Kapcsolási feszültség (max.): 600 V/AC

Terhelési áram (max.): 70 A

Kimeneti feszültség (min.): 48 V

Kimeneti feszültség (max.): 600 V/AC

Kimeneti áram (max.): 70 A

Érintkező típus: 1 záró

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

: IP20

Szélesség: 22.5 mm

Magasság: 85 mm

Mélység: 48 mm

Súly: 70 g

RoHS konform: Igen

Tartós áram (max.): 70 A

Tartalom: 1 db

Névleges vezérlő feszültség: 24 V/DC

: 1

: TRUE

: 70 A

: DC

: 50 A

UKCA: nem jellemző

Változatok(Az adatok ÁFA- és szállítási költség nélkül értendők)

Vezérlő feszültség (max.)

Terhelési áram (max.)

Vezérlő feszültség (min.)

Kapcsolási feszültség (max.)

Siemens Félvezető relé 3RF21301AA24 30 A Kapcsolási feszültség (max.): 460 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430788

230 V/AC

30 A

110 V/AC

460 V/AC

Siemens Félvezető relé 3RF21201AA04 20 A Kapcsolási feszültség (max.): 460 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430791

24 V/DC

20 A

15 V/DC

460 V/AC

Siemens Félvezető relé 3RF21201AA45 20 A Kapcsolási feszültség (max.): 600 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430792

30 V/DC

20 A

4 V/DC

600 V/AC

Siemens Félvezető relé 3RF21201AA24 20 A Kapcsolási feszültség (max.): 460 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430795

230 V/AC

20 A

110 V/AC

460 V/AC

Siemens Félvezető relé 3RF21301AA42 30 A Kapcsolási feszültség (max.): 230 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430796

30 V/DC

30 A

4 V/DC

230 V/AC

Siemens Félvezető relé 3RF21301AA26 30 A Kapcsolási feszültség (max.): 600 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430803

230 V/AC

30 A

110 V/AC

600 V/AC

Siemens Félvezető relé 3RF21201AA02 20 A Kapcsolási feszültség (max.): 230 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430804

24 V/DC

20 A

15 V/DC

230 V/AC

Siemens Félvezető relé 3RF21201AA22 20 A Kapcsolási feszültség (max.): 230 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430805

230 V/AC

20 A

110 V/AC

230 V/AC

Siemens Félvezető relé 3RF21201AA42 20 A Kapcsolási feszültség (max.): 230 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430806

30 V/DC

20 A

4 V/DC

230 V/AC

Siemens Félvezető relé 3RF21501AA24 50 A Kapcsolási feszültség (max.): 460 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430819

230 V/AC

50 A

110 V/AC

460 V/AC

Dokumentumok és letöltések

Adatlap

Adatlap 1430864 Siemens Félvezető relé 3RF21701AA050KN0 70 A Kapcsolási feszültség (max.): 600 V/AC Nullfeszültség kapcsoló 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1430864 Siemens Félvezető relé 3RF21701AA050KN0 70 A Kapcsolási feszültség (max.): 600 V/AC Nullfeszültség kapcsoló 1 db

Leírás

Semiconductor relay, 1-phase 3RF2 Overall width 22.5 mm, 70 A 48-600 V / 24 V DC screw terminal Blocking voltage 1200 V Low power consumption solid-state relay SIRIUS 3RF21 for switching resistive/inductive loads, e.g. of heaters or valves in a bottling plant.
The devices are non-wearing and silent and are therefore ideal for noise-sensitive areas (offices, hospitals). They are also extremely reliable at high switching frequencies. The compact design saves space on the cooling surface. The solid-state relays can also be expanded for a wide range of applications by simply clicking on the standardized 3RF29 function modules. The devices are approved for worldwide use (e.g. IEC and UL/CSA).
The solid-state relays are available as single-phase devices in two widths, or as three-phase devices. They are available for different power ratings and rated operating voltages. Designed for AC or DC operation, they are available with screw, spring-type or ring terminal lug connections.
In addition to the 3RF29 function modules, control connectors and terminal covers are also available as accessories.
Simple, efficient and always up to date - SIRIUS modular system.
